创想三维精灵挤出机改装安装固定支架

　　这套安装部件围绕桌面级FDM熔融沉积成型设备的挤出端改装展开，核心作用是把Sprite近程挤出总成稳妥固定在原有龙门运动框架上，同时给风道、走线、快装接头和辅助检测元件留出可靠的装配位置。现场改造里最常见的痛点，是原厂挤出机固定位要么和第三方喷头不匹配，要么更换近程送丝结构后X轴滑块负载、热端同心度、风扇吹料角度全部要重新协调；这套结构件正是针对这类跨机型适配做的整合设计，不用在原有铝型材横梁上额外打孔，也能把挤出工作段的悬伸量控制在合理范围。

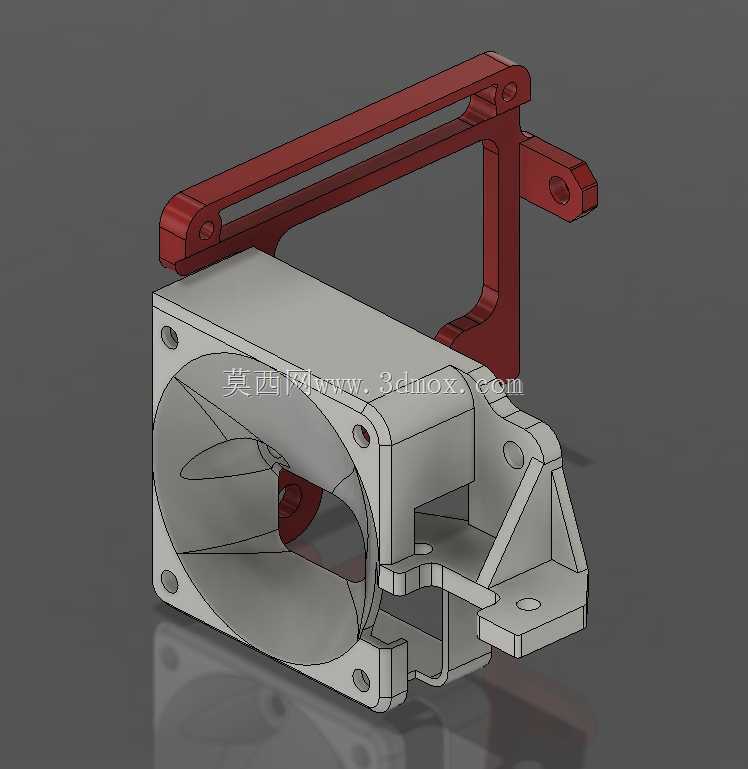

　　从实际使用场景看，近程挤出机构要承担耗材推送、回抽、喉管锁紧和散热风道对接多项任务，安装基座不能只考虑“能装上”。基座主体采用盒体加侧向三角加强筋的布局，正面大圆孔对应散热风扇与冷端风腔，侧壁预留的沉孔用于和X轴滑台连接板锁附，下方伸出的托边承托喉管固定块，让热端中心线尽量靠近运动导向副，减少喷头高速走位时的附加弯矩。红色摇臂式支架则向上延伸，跨过风扇和电机轮廓，把走线约束、丝料导向或辅助模组挂接点抬升到不干涉喷头行程的高度；长臂中间做了等厚加强棱，两端铰接/锁附孔位保留足够壁厚，既避免PLA、PETG等常见打印材料在长期振动下开裂，也控制了整体自重，不给X轴运动带来过多惯量。

　　设计思路上，结构把“定位基准”和“功能扩展”拆成两层处理。灰色基座直接面对运动滑块，平面度、孔位间距和热端同轴度是第一优先级，因此安装面尽量做成连续贴合面，螺丝孔周围加凸台分散压紧力，防止塑料件锁附时局部塌陷；红色支架承担外挂和走线功能，采用镂空与立边结合的截面，在Z向抬升距离较大时仍保持抗弯刚度。两者之间的连接孔位做了对位关系，装配时可先把挤出机、风扇、喉管在基座上组成子部件，再整体扣到设备横梁，最后装上部支架整理丝料路径，维修拆喷头时不必拆散全部线束。

　　外形与安装边界方面，基座轮廓按Sprite挤出机常见风扇外框和电机直径包络，正面圆孔周边保留均匀壁厚，侧向筋板从安装面一直延伸到热端托板，使冷端、热端之间的受力形成闭环。支架长臂的高度以不触碰X轴上限位置、不干涉机架横梁为边界，端部横向伸出的耳板用于安装辅助检测或导向件，其外伸长度控制在喷头最大打印幅面运动包络之外。下方托架的缺口给喉管螺母、加热块和喷嘴留出拆装空间，维护时可用扳手直接操作，不需要整体拆下挤出总成。

　　在送丝路径上，上部支架使丝料进入挤出齿轮前保持较顺的导向角度，减少近程挤出中耗材弯折造成的送料阻力；风道侧的开放结构则保证冷端风扇吸入与排出气流不被支架遮挡，避免喉管上段散热不足引起的耗材膨胀堵头。对改装CR系列一类桌面设备的工程人员来说，这类部件的价值在于把零散的转接板、风罩固定点和走线支架整合成确定的装配关系，让挤出端在高速打印、频繁回抽和长时间加热工况下仍保持位置稳定，同时给后续加装调平传感器、丝料检测或喷嘴擦拭装置留下扩展接口。
