安蒂基西拉齿轮式天文演示机构

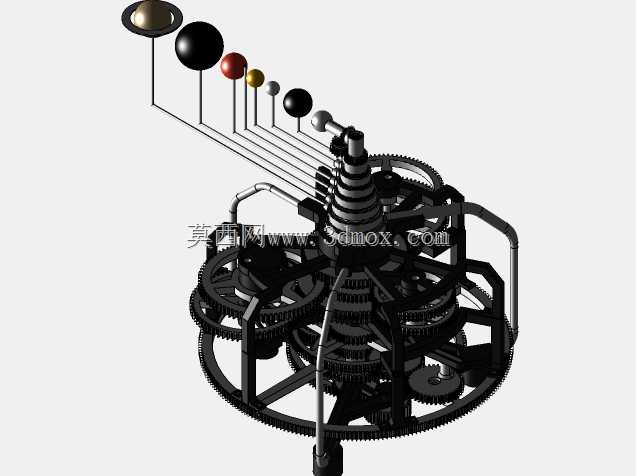

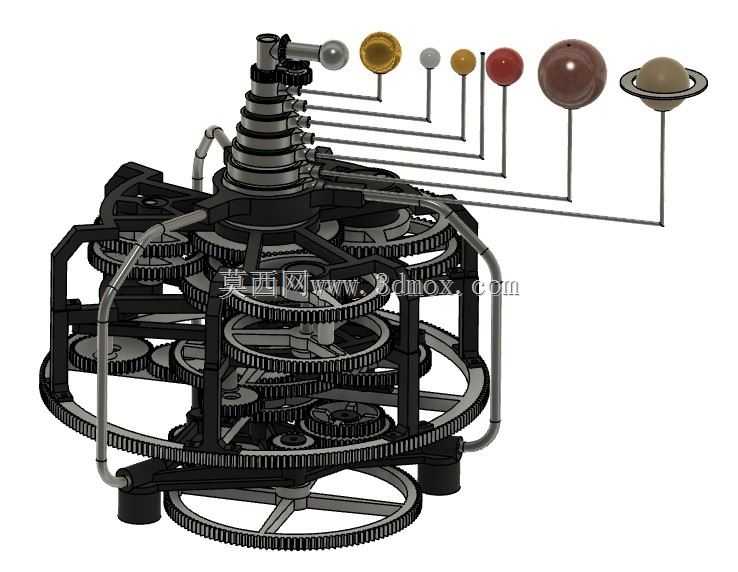

　　这套齿轮传动式天文演示机构，核心复刻了古代安蒂基西拉装置的行星运行演示逻辑，同时针对3D打印成型工艺做了结构适配优化，整套机构完全依靠多级定轴齿轮的啮合传动实现天体位置的模拟演示，没有额外的电控元件介入，纯机械结构的传动路径清晰可追溯。从实际应用场景来看，这类机构既可以作为机械原理教学的具象演示教具，帮助学习者直观理解多级齿轮传动的速比匹配逻辑、定轴轮系的动力传递路径，也可以作为科普展陈的互动装置，观众通过手动驱动输入轴，就能观察到不同层级齿轮带动行星标识杆的运转过程，直观感受古代机械天文装置的设计巧思。整套机构的功能核心，是通过不同齿数齿轮的速比搭配，模拟太阳系内多颗行星的相对运行周期，每一根伸出的标识杆末端对应不同天体，

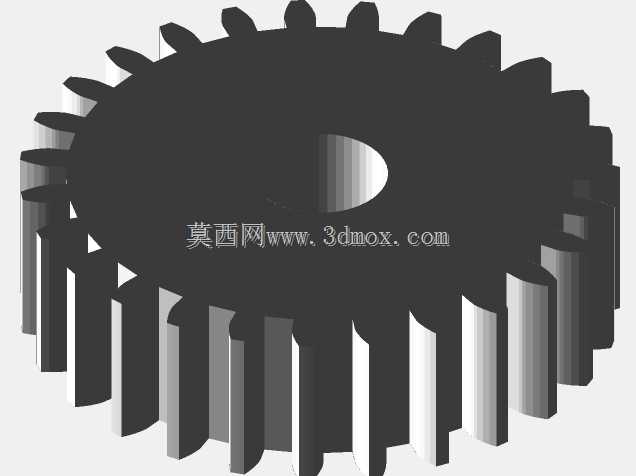

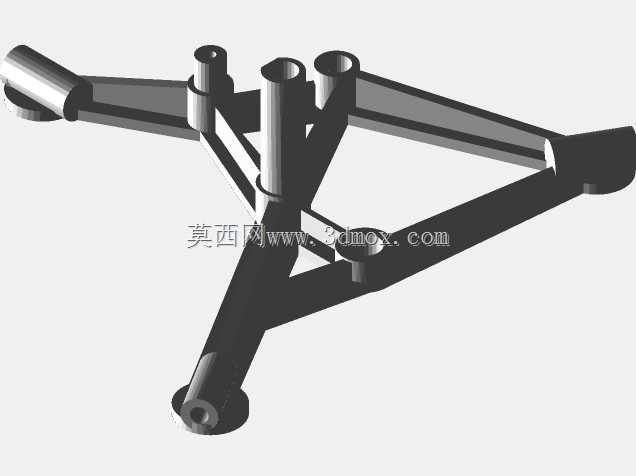

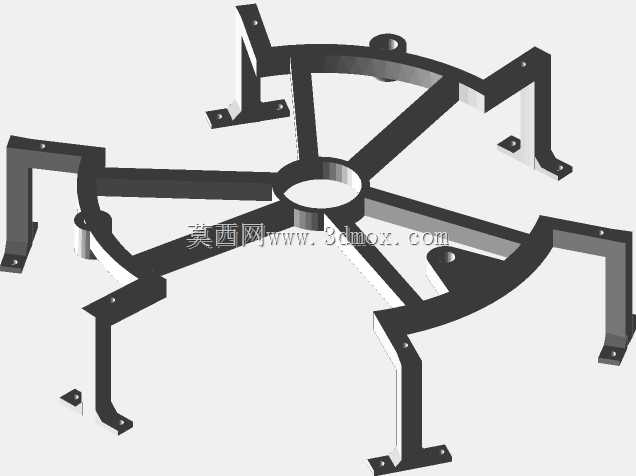

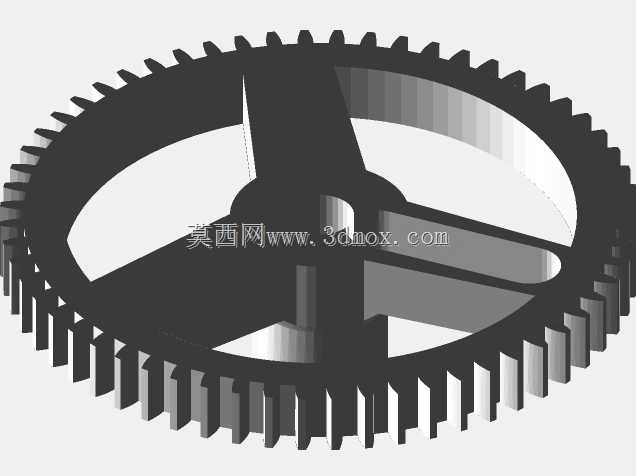

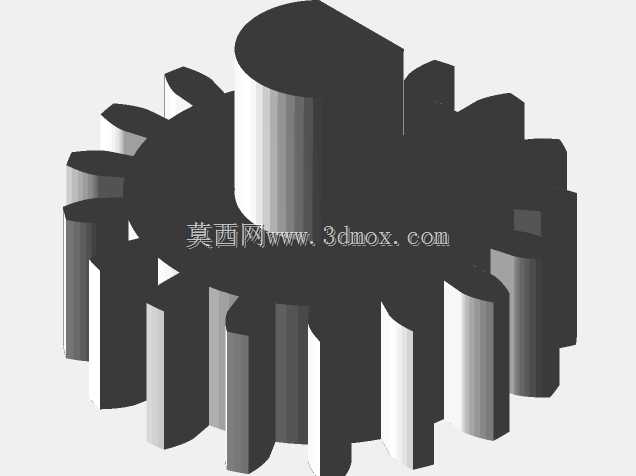

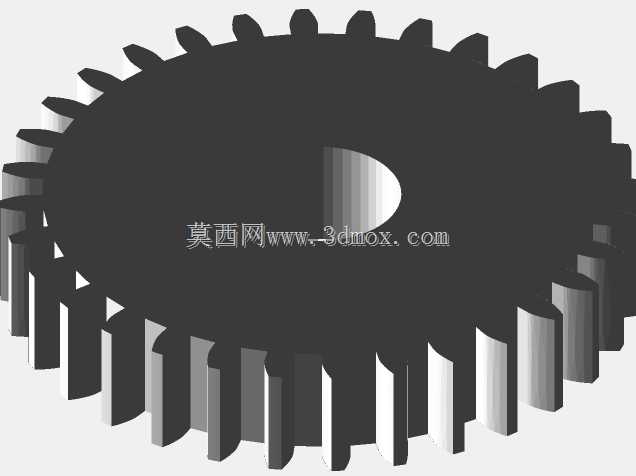

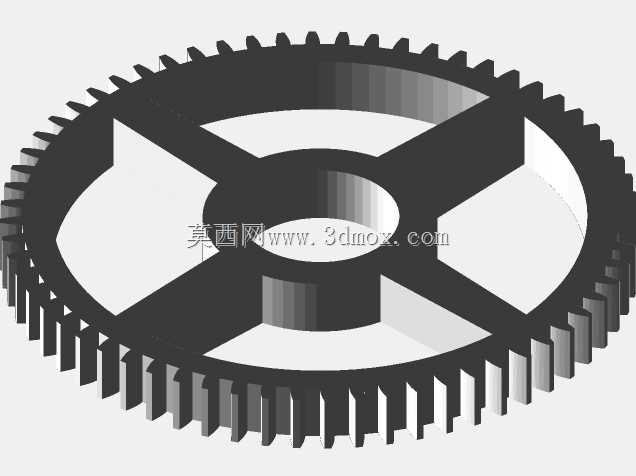

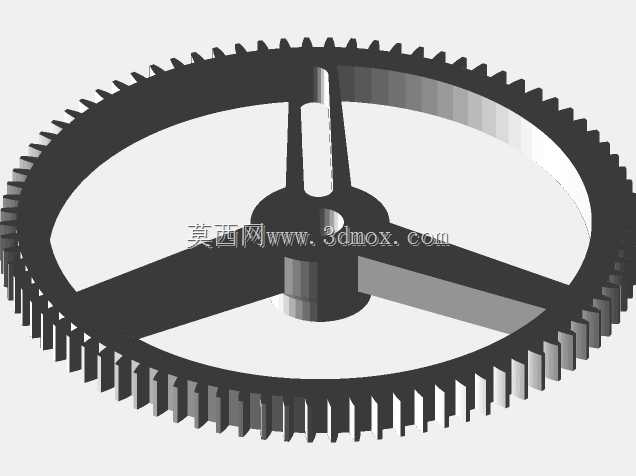

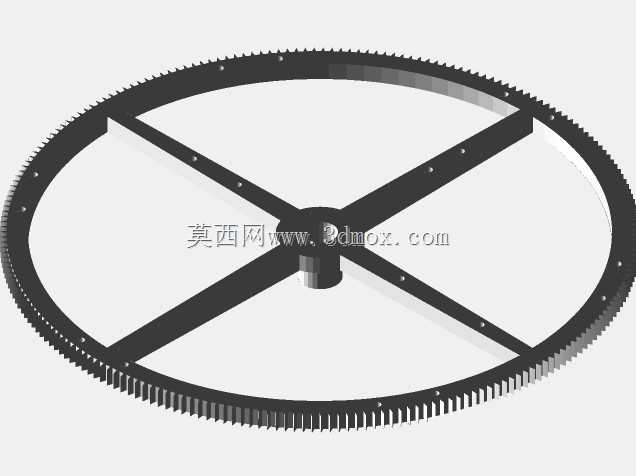

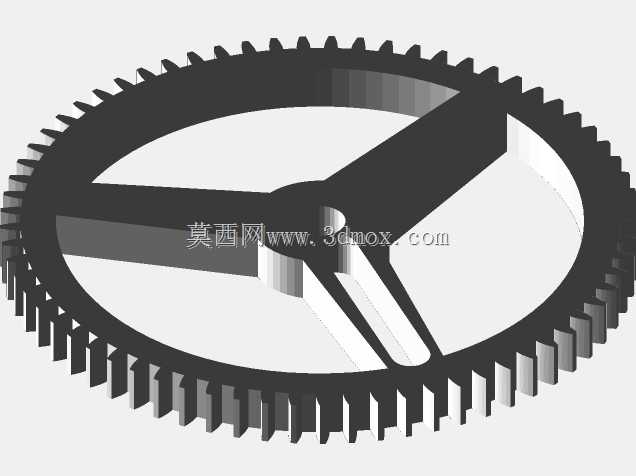

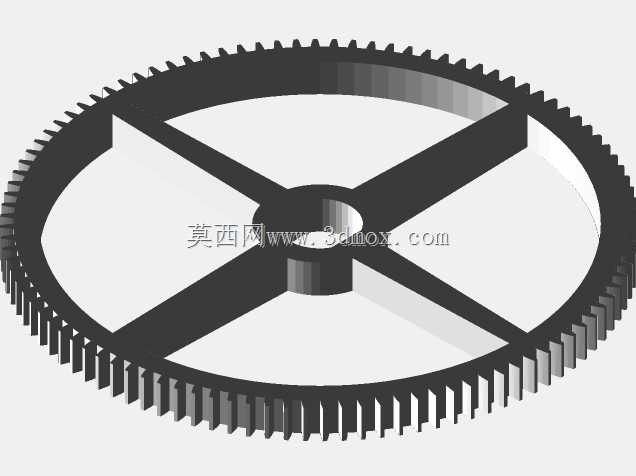

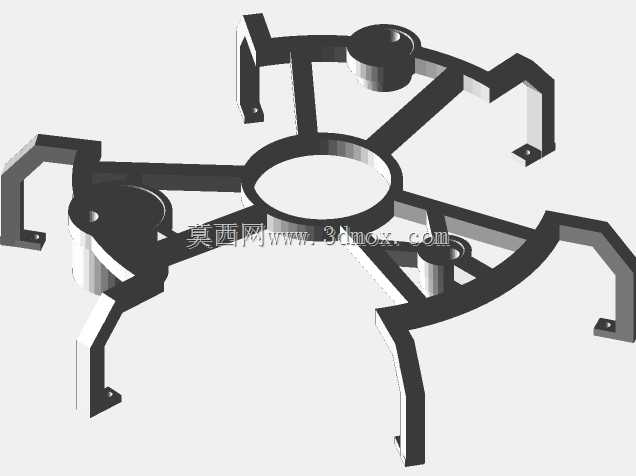

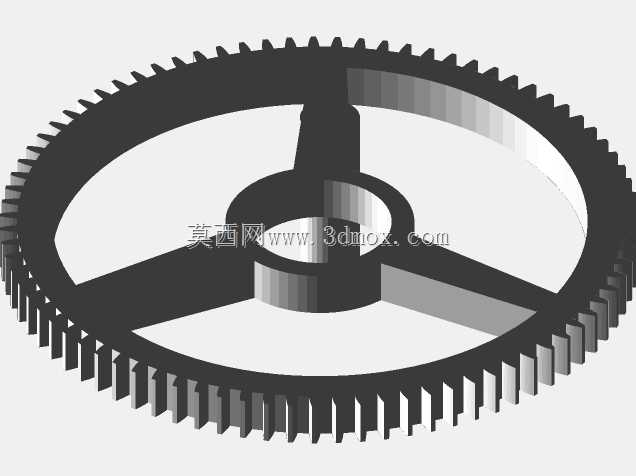

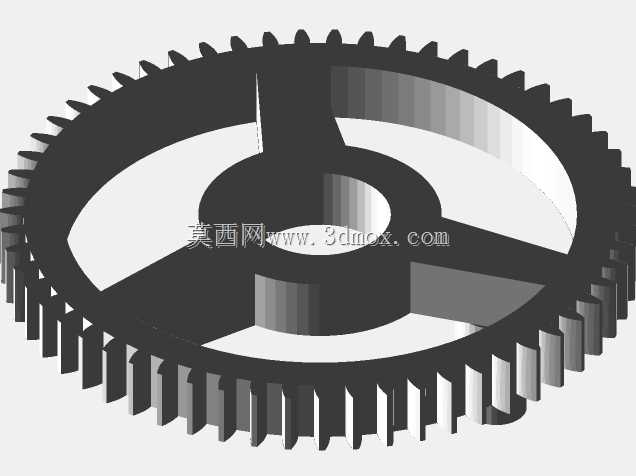

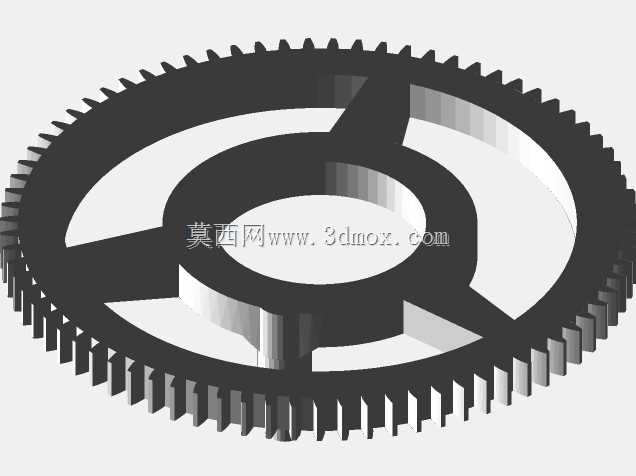

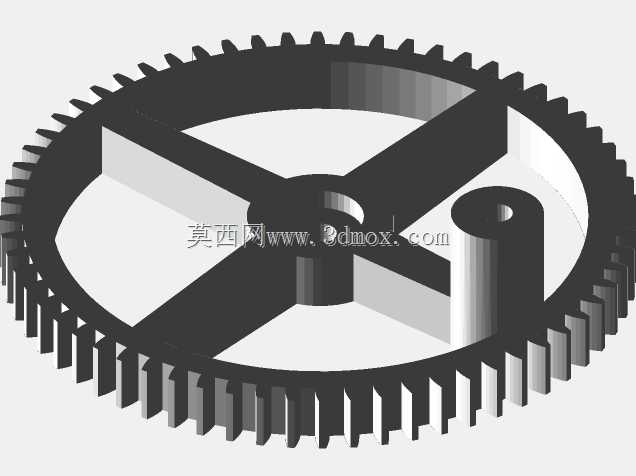

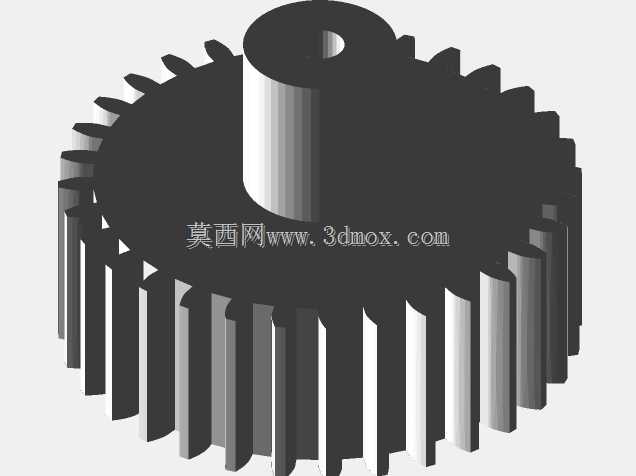

　　杆端的标识件区分不同天体的视觉特征，最外侧带环的标识对应带行星环的天体，不同大小、色彩的球体分别对应不同轨道半径的行星，运转时各标识杆按照匹配的速比绕中心轴转动，还原天体的相对运行规律。设计过程中，首先对原始安蒂基西拉机构的轮系布局做了适配性调整，原始机构的多层齿轮采用同轴叠装的布局，优化后将部分齿轮的支撑轴做了镂空减重处理，同时调整了齿轮的齿形参数，采用适合FDM3D打印的渐开线齿形，增大齿根圆角避免打印过程中出现齿部断裂，齿侧预留了合理的配合间隙，抵消3D打印过程中的层纹误差带来的传动卡滞问题。整个机构的底座采用环形框架结构，底部设置三个均匀分布的支撑脚，保证放置时的稳定性，框架采用镂空的辐条式设计，既减轻整体重量，

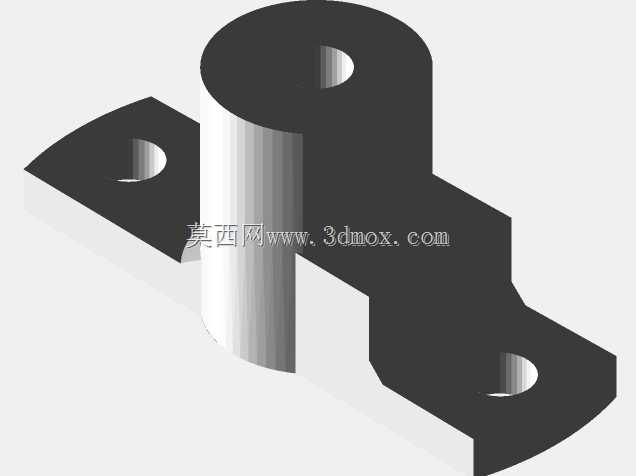

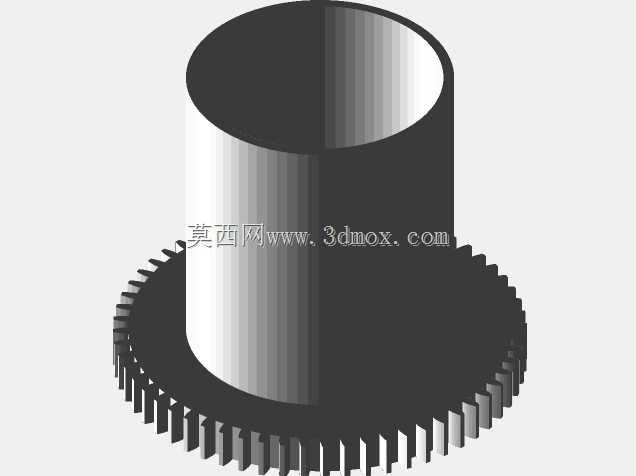

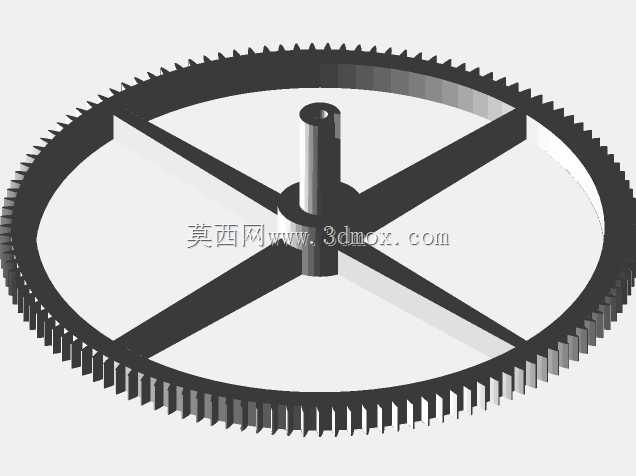

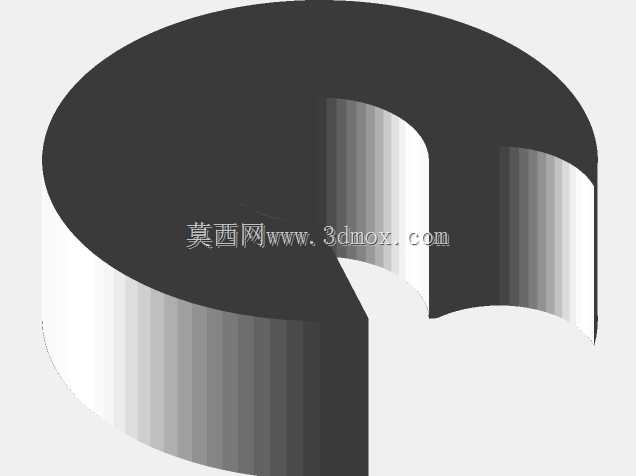

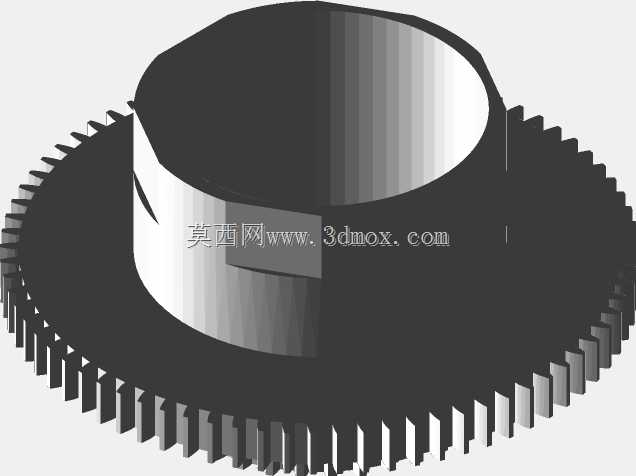

　　也能让观察者清晰看到内部多层齿轮的啮合状态，中心的阶梯式轴座分层固定不同层级的齿轮，每一层轴肩的高度经过精确计算，保证对应层级的齿轮端面与相邻齿轮不会出现运动干涉，同时每根行星标识杆的支撑立柱高度逐次递增，避免不同长度的标识杆在转动过程中出现碰撞。从安装边界来看，整套机构的最大外轮廓由底部环形齿轮的直径决定，所有伸出的行星标识杆在转动到最外侧位置时，整体投影不超出底部支撑脚的外接圆范围，放置时只需要保证支撑平面水平，不需要额外的固定连接件，手动驱动的输入位置设置在机构侧方，操作时不会遮挡内部的齿轮传动结构。轮系的传动路径从底部输入齿轮开始，通过多层惰轮的动力传递，分别将动力分配到对应不同行星的输出轴上，

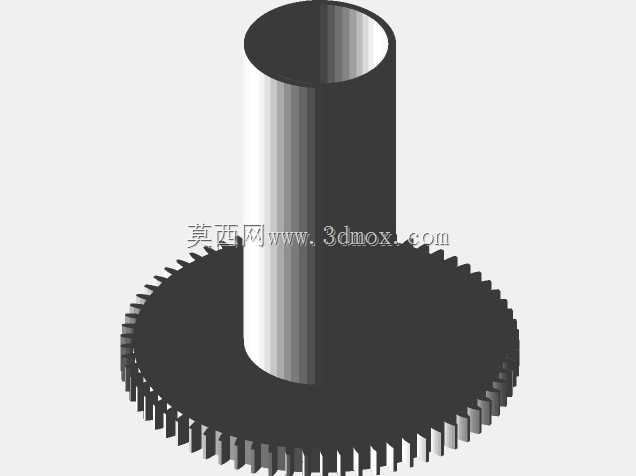

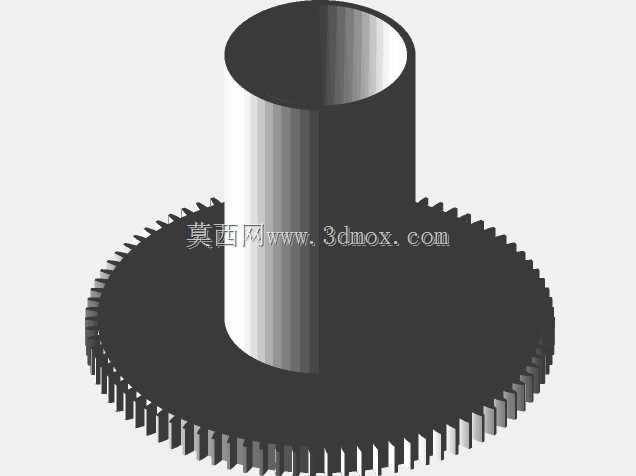

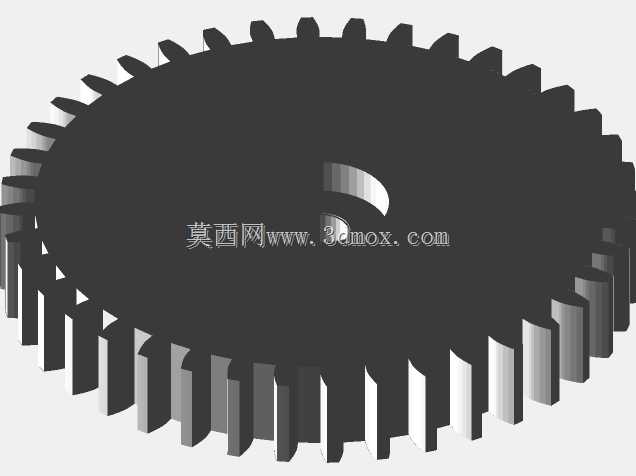

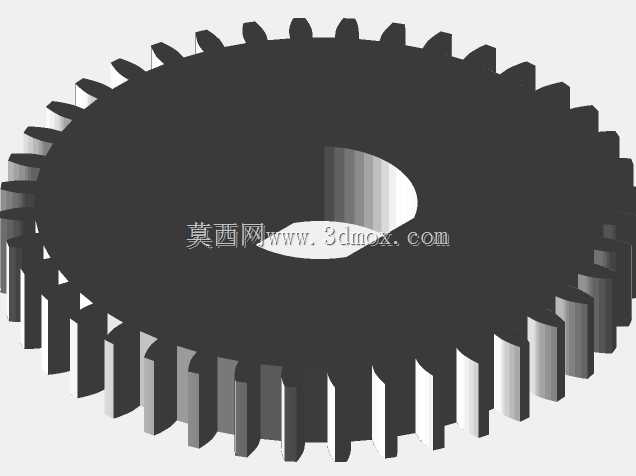

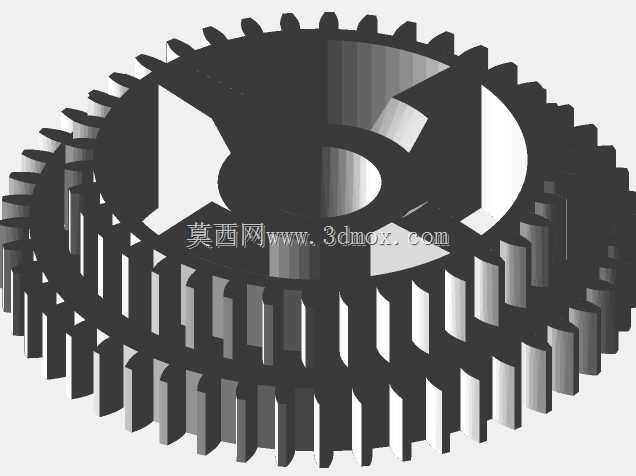

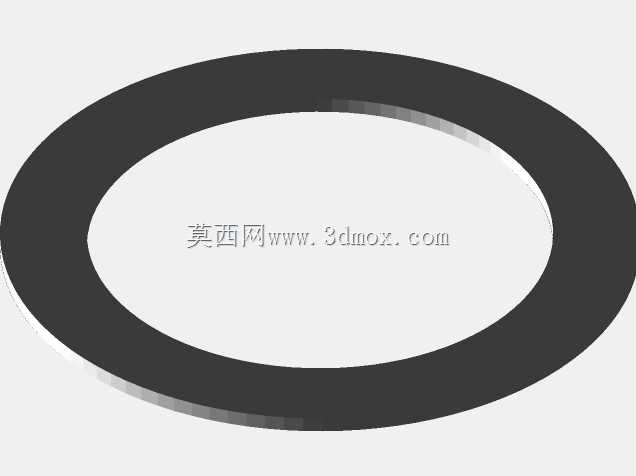

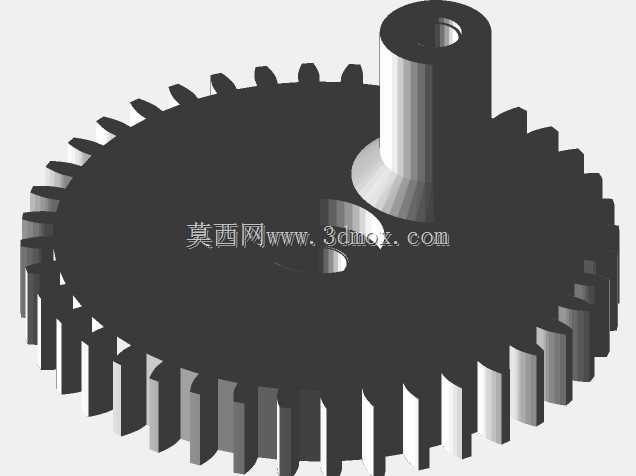

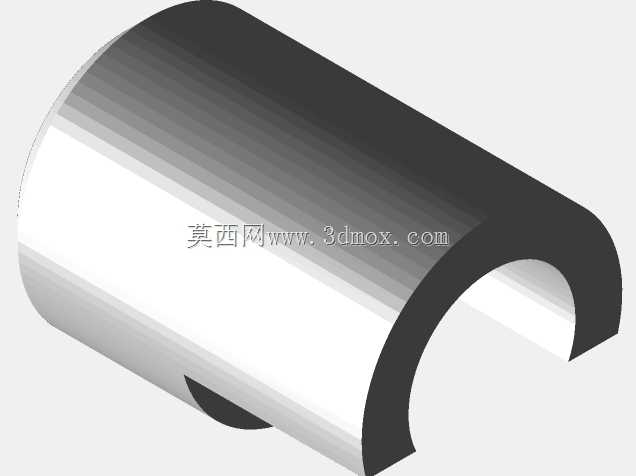

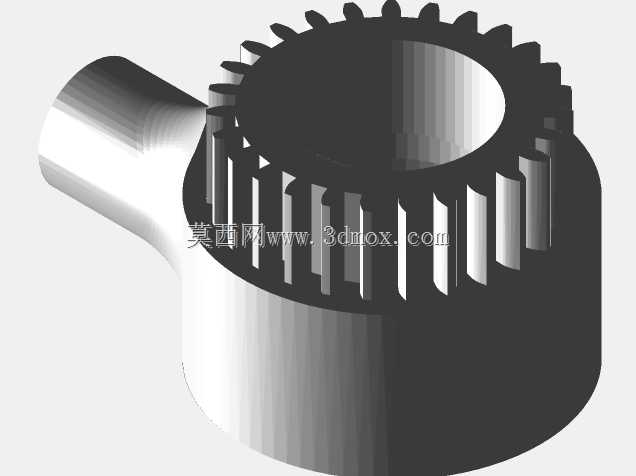

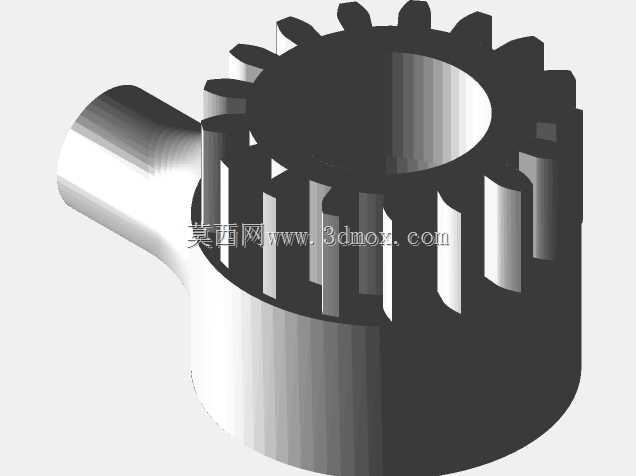

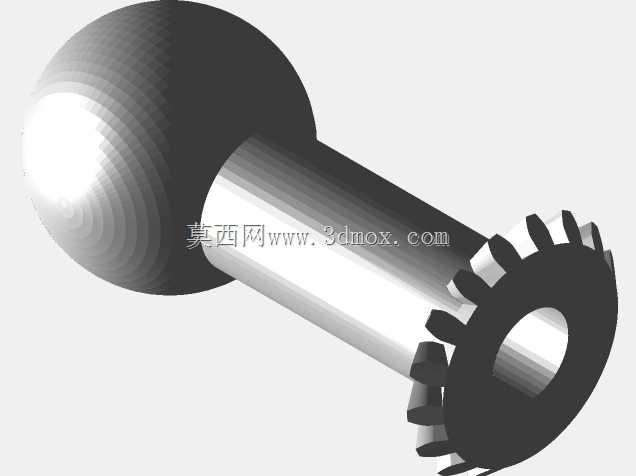

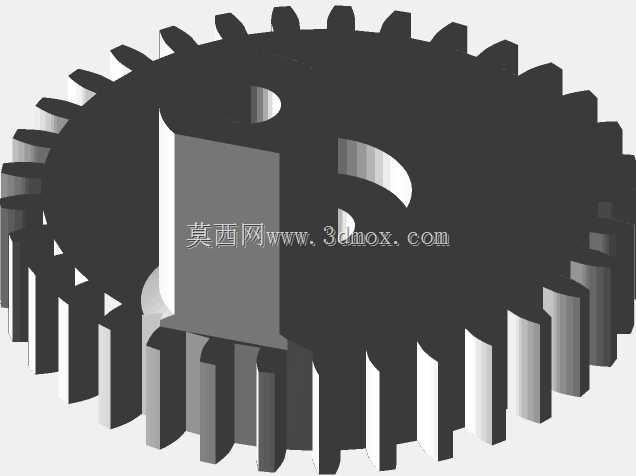

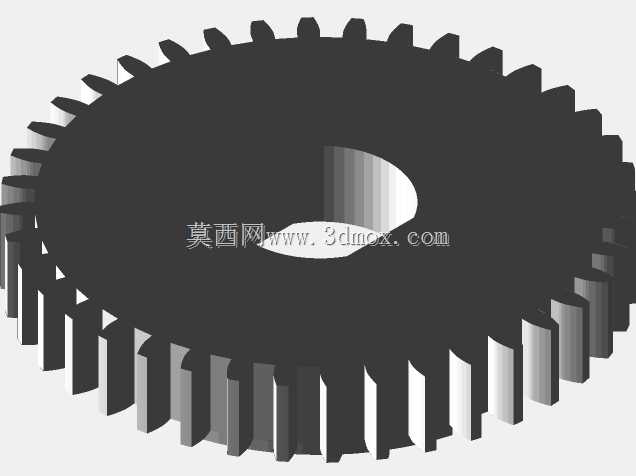

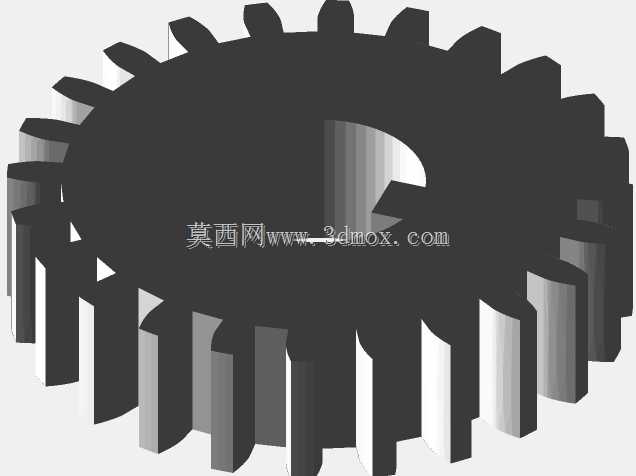

　　每一条传动支路的速比经过反复核算，匹配对应天体的运行周期比例，齿轮的模数统一选用适合小尺寸结构传动的规格，既保证轮齿的啮合强度，也不会因为齿形过大导致整体结构臃肿。所有齿轮的支撑轴都采用金属轴与塑料轴套配合的形式，降低转动过程中的摩擦阻力，轴套与框架的安装孔采用过盈配合，避免长期运转后出现轴套松旷的问题，标识杆采用细金属杆制作，刚性足够的同时重量较轻，不会给末端输出齿轮带来额外的负载，杆端的天体标识件采用空心结构，进一步降低转动惯量，保证手动驱动时的手感顺滑。在结构细节处理上，所有齿轮的端面都做了薄型化处理，减少打印材料的消耗，同时齿轮与轴的配合位置设置了定位凸台，保证齿轮安装到位后不会出现轴向窜动，相邻层级齿轮之间设置了薄型垫片，避免齿轮端面直接摩擦产生阻力。整个机构没有复杂的曲面结构，所有零部件都可以通过普通FDM3D打印机制作，不需要额外的支撑结构，打印完成后只需要按照轮系的装配顺序依次将齿轮、轴、标识杆组装到位，涂抹少量润滑脂就能实现顺畅运转，不需要复杂的调试过程。
