手扶式旋耕作业拖拉机整机结构设计

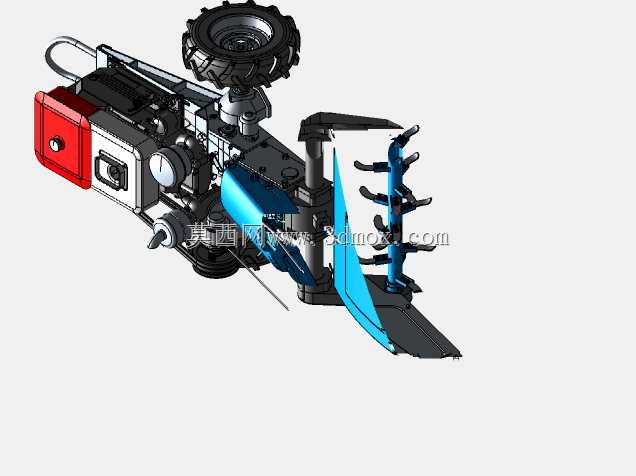

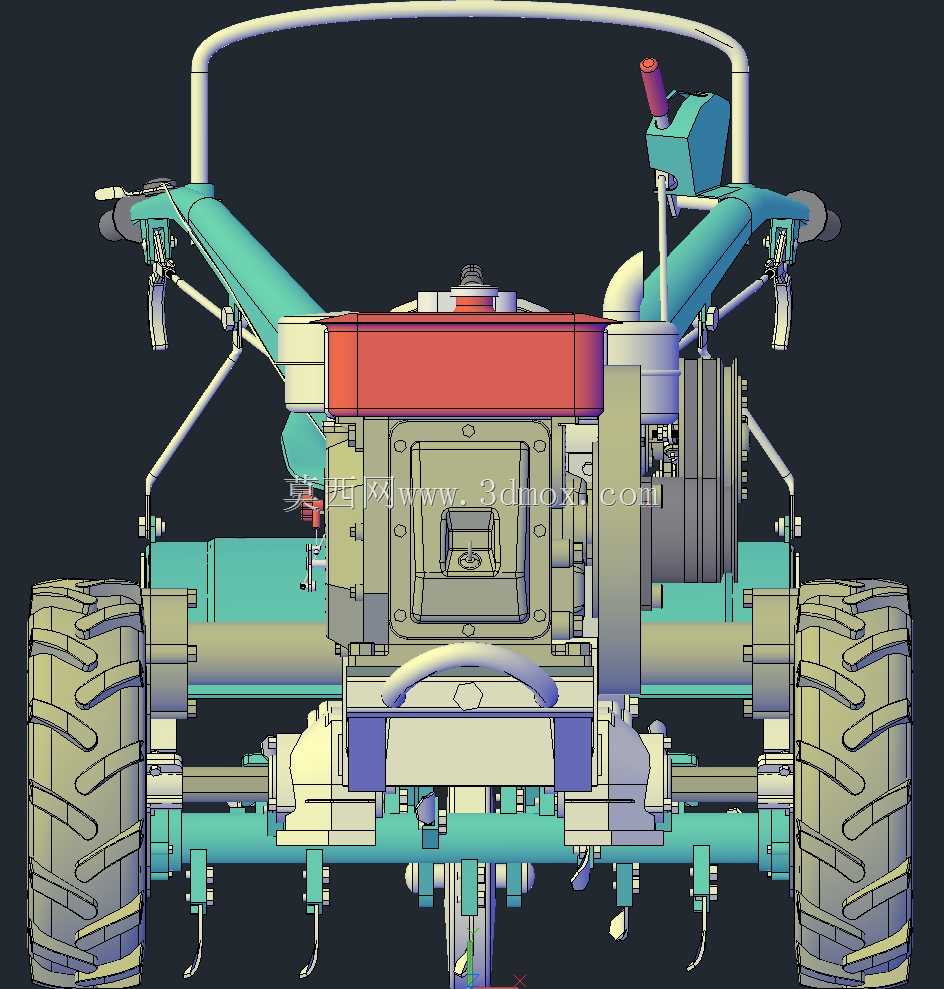

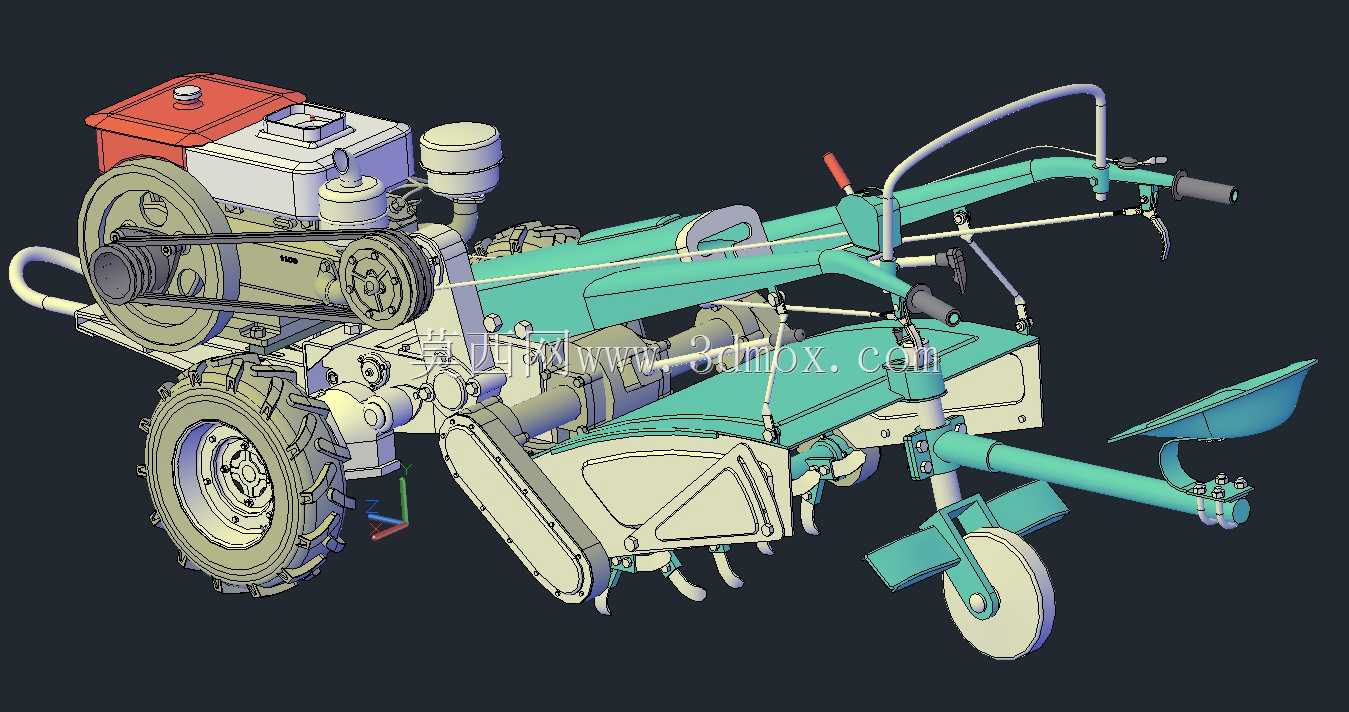

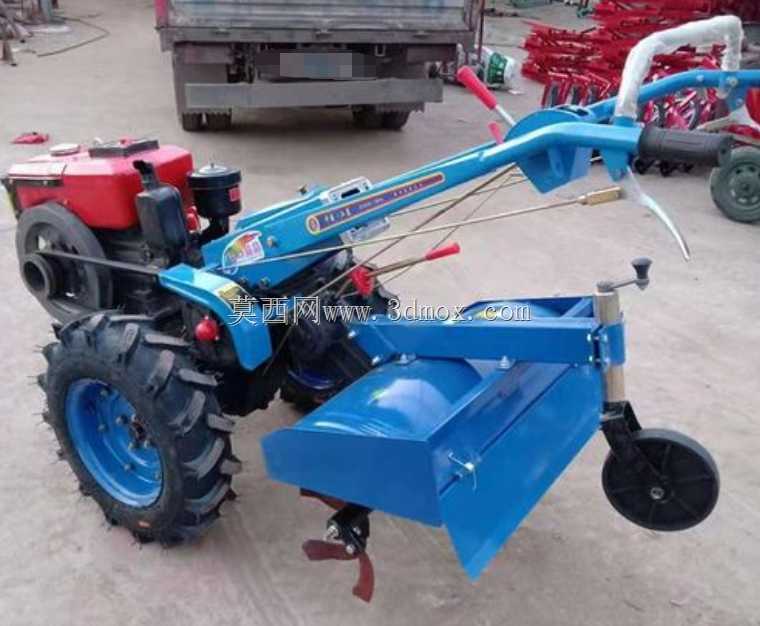

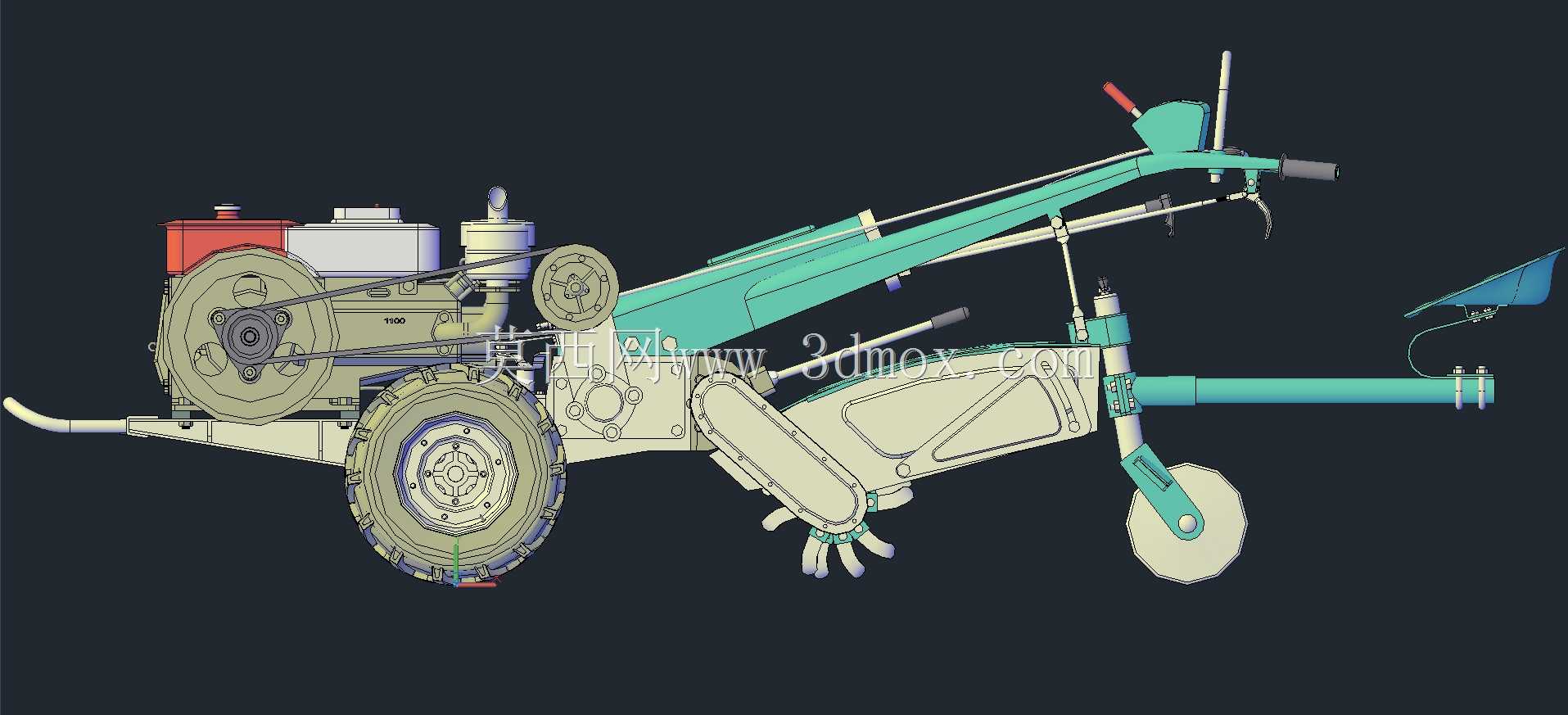

　　这款手扶式耕整动力设备，主要面向南方丘陵、山地小块农田的耕整作业场景，同时可适配平原地区大棚、果园的行间耕作需求，解决大型农机无法进入狭窄作业区域的痛点，是小地块农业生产中替代畜力耕作的核心动力装备。整机采用单缸柴油机前置的布局方案，将重量较大的动力单元布置在驱动轮前方，作业时可通过扶手架调整机身重心分配，保证旋耕部件入土时的下压力稳定，避免出现耕作深度不均、机具翘头的问题。动力输出路径从柴油机飞轮端引出，经V带传动将动力传递至离合器总成，再通过链传动分别驱动行走轮与后方旋耕工作部件，传动路线短、传动效率损失小，带传动结构同时可起到过载缓冲作用，当旋耕刀碰到田间石块、树根等硬物时，可通过皮带打滑保护内部传动齿轮不受冲击损坏。

　　行走系统采用大花纹农用橡胶轮胎，胎面的人字花纹设计可在泥泞、松软的耕地表面提供足够附着力，减少打滑陷车概率，轮距设计匹配常规垄作农田的垄沟宽度，作业时不会碾压已耕作的垄台。扶手架采用可上下、左右调整的铰接结构，操作人员可根据自身身高、作业行进方向调整扶手的角度与位置，长时间作业可降低劳动强度，扶手末端集成了离合手柄、油门控制手柄、耕深调节锁紧手柄，所有操作控件都布置在操作人员手部可及范围内，无需额外移步即可完成全部作业操作。后方旋耕部件采用弯刀式旋耕刀，按螺旋线排列固定在刀轴上，刀轴旋转时可将土壤切削、打碎并向后抛送，一次性完成浅耕、碎土、平土作业，相比传统犁耕可减少后续耙地工序，刀轴外侧设置有弧形挡泥罩，可阻挡被抛起的土块飞溅，

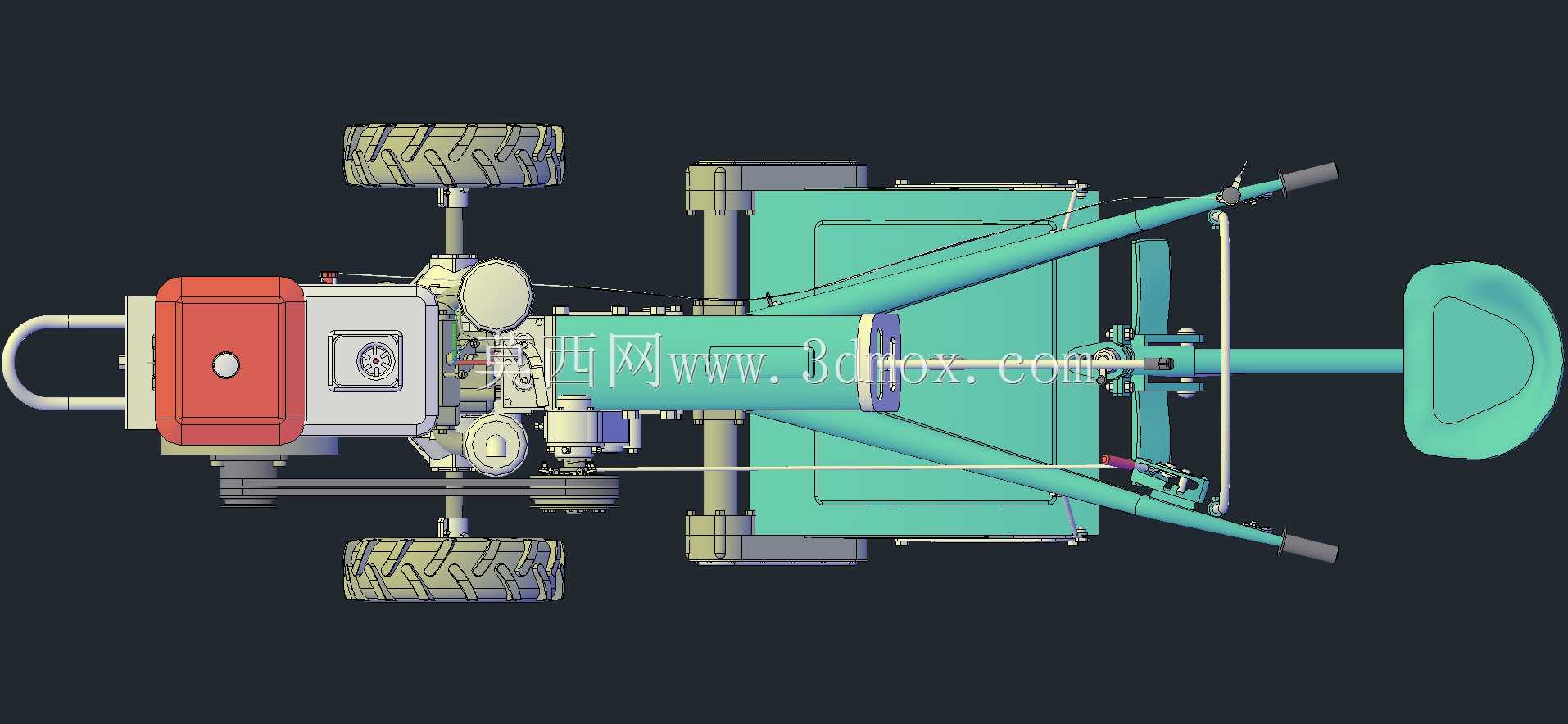

　　同时引导碎土均匀回落至地表，形成平整的耕作层。限深轮布置在旋耕部件后方，通过螺杆调节机构可调整限深轮与机架的相对高度，以此控制旋耕刀的入土深度，可根据不同作物的耕作需求调整耕深范围，适配蔬菜种植、粮食播种等不同农艺要求。整机的安装边界充分考虑了农村机耕道的通行宽度，机身最宽处小于常规手扶拖拉机的通行限值，可顺利通过宽度较窄的田埂与乡间小道，运输状态下可将旋耕部件抬起，通过牵引装置挂接拖斗实现短途农资运输，实现一机多用。设计过程中对各部件的装配干涉做了全面校验，柴油机的油箱、空滤器、消声器等外围部件与扶手架、传动护罩之间预留了足够的安装与维护空间，日常保养时可方便拆卸空滤滤芯、加注燃油、调整皮带张紧度，无需拆解过多外围结构。

　　机架采用矩形钢管焊接结构，关键受力部位做了加强筋处理，可承受田间作业时的交变冲击载荷，传动箱壳体采用铸铁材质，兼顾刚性与减震性能，可承受齿轮传动带来的振动与冲击。各操作杆件的铰接点都设置了润滑脂加注嘴，可定期加注润滑脂减少铰接部位的磨损，延长整机使用寿命。
