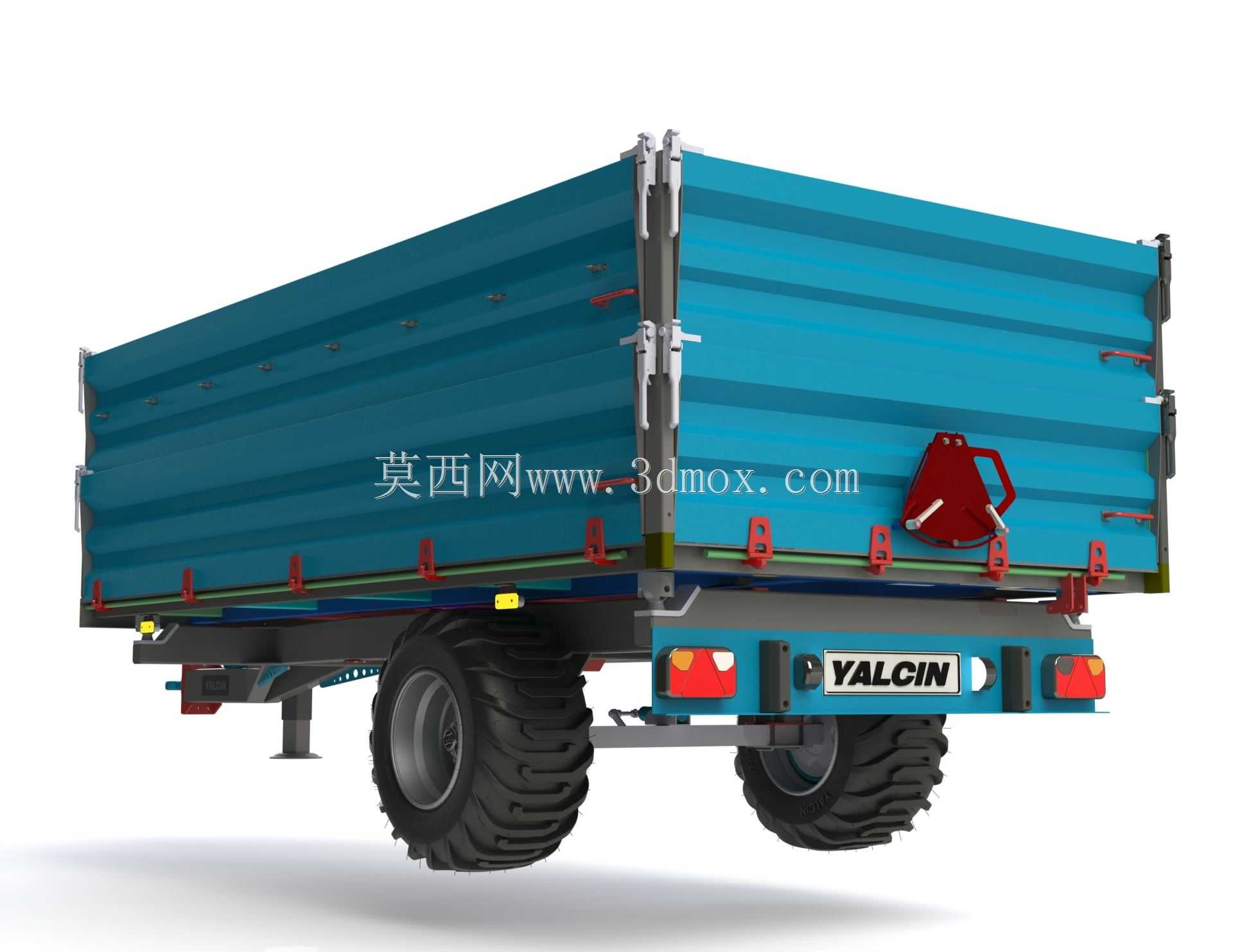

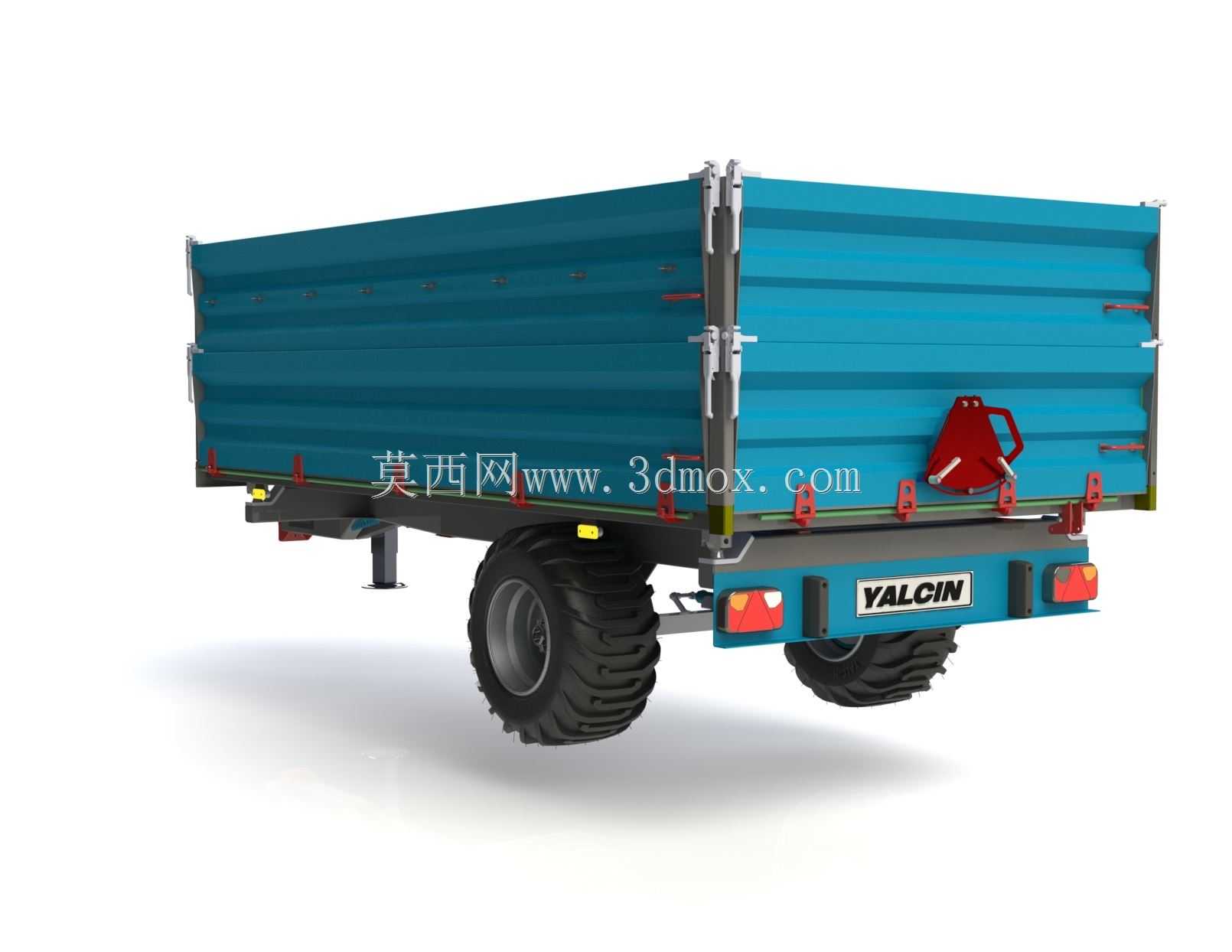

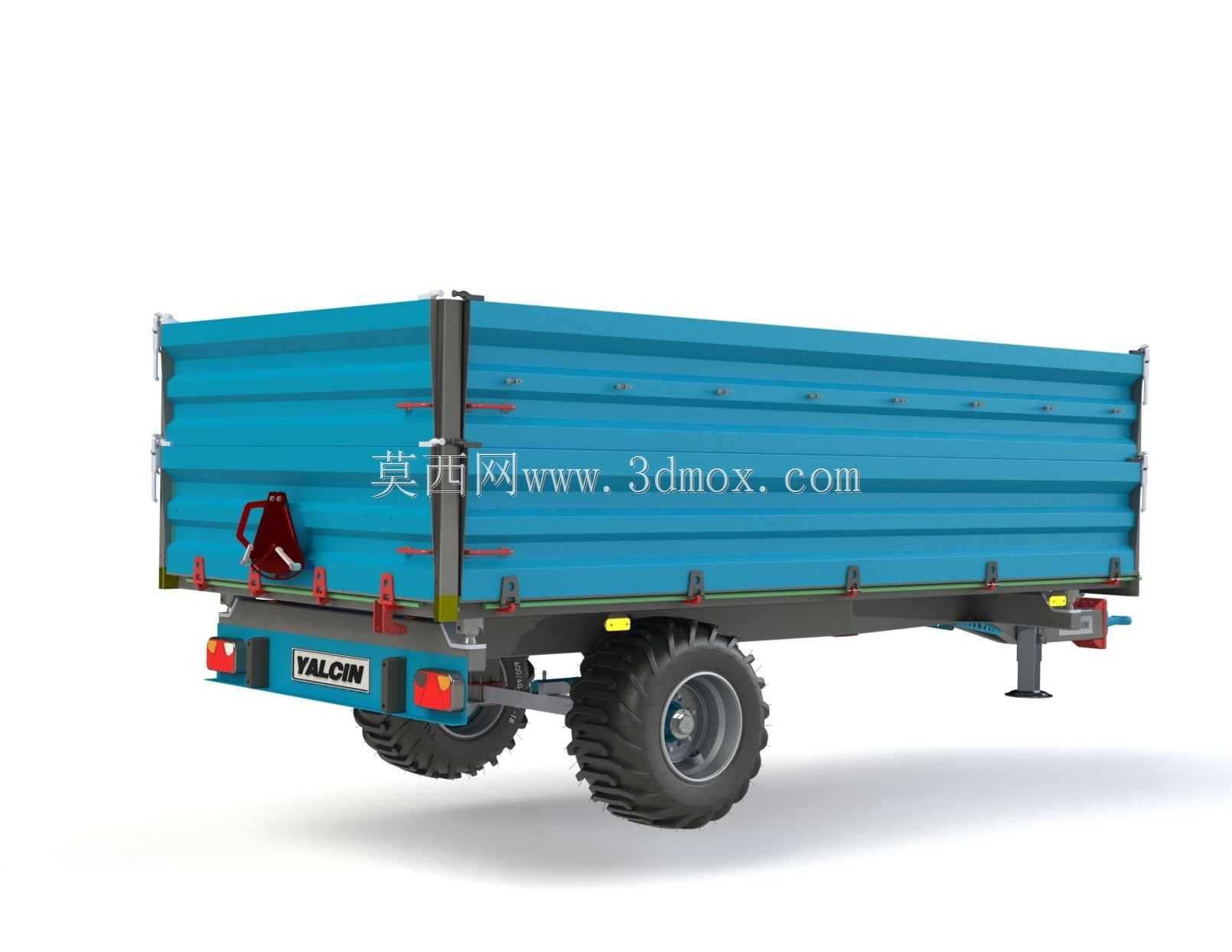

三向倾卸六吨农用运输拖车结构

　　这款六吨级三向倾卸农用拖车，是适配中型农用拖拉机的挂接运输装备，主要面向大田作物收获转运、农牧场农资集散、乡村零散工程物料短驳等场景使用，在平原种植区、丘陵农牧交错带的日常生产中，可承担粮食、厩肥、砂石、秸秆捆等多种散料或规整包装物的运输任务，相比传统固定车斗拖车，其多方向倾卸的特性能大幅减少卸料时的车辆挪位操作，在田埂、狭小场院等受限空间内的作业适配性更强。

　　从功能设计来看，该车斗可实现左、右、后三个方向的倾翻卸料，核心依托铰接式车斗底架与多组液压撑杆的配合完成动作，倾卸角度经过实际作业验证，散状粮食、潮湿厩肥这类流动性一般的物料也能完全卸净，不会在斗壁残留积料。车斗侧板采用波纹压型钢板结构，相比平板结构在同等板厚下抗侧胀能力提升40%以上，装载容重较高的砂石、湿土时不会出现侧板外鼓变形的问题；侧板与底板的连接铰链采用加厚冲压支座，配合快锁式挂钩，需要人工装卸大件物料时可将单侧侧板完全放平，拓展装卸操作空间。

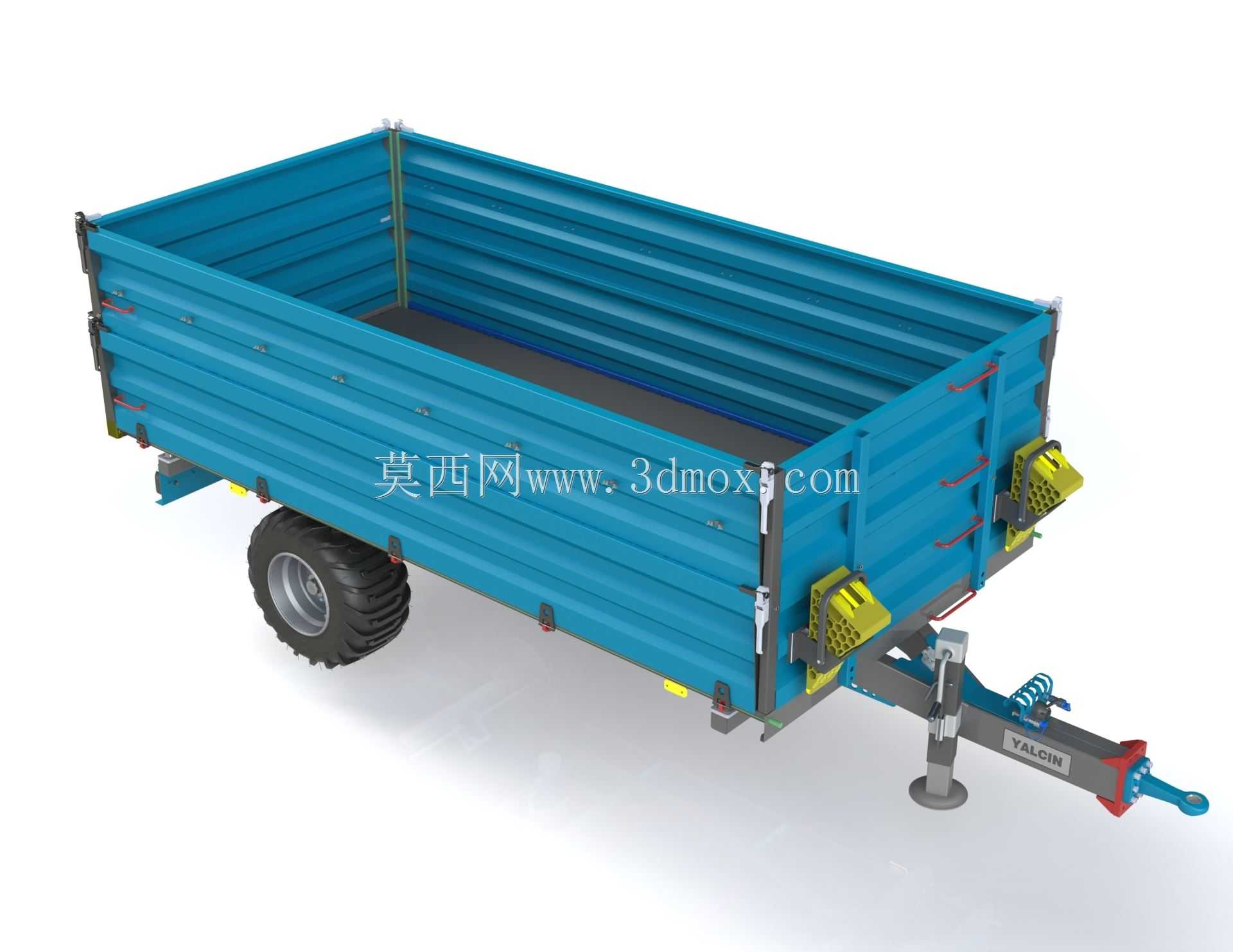

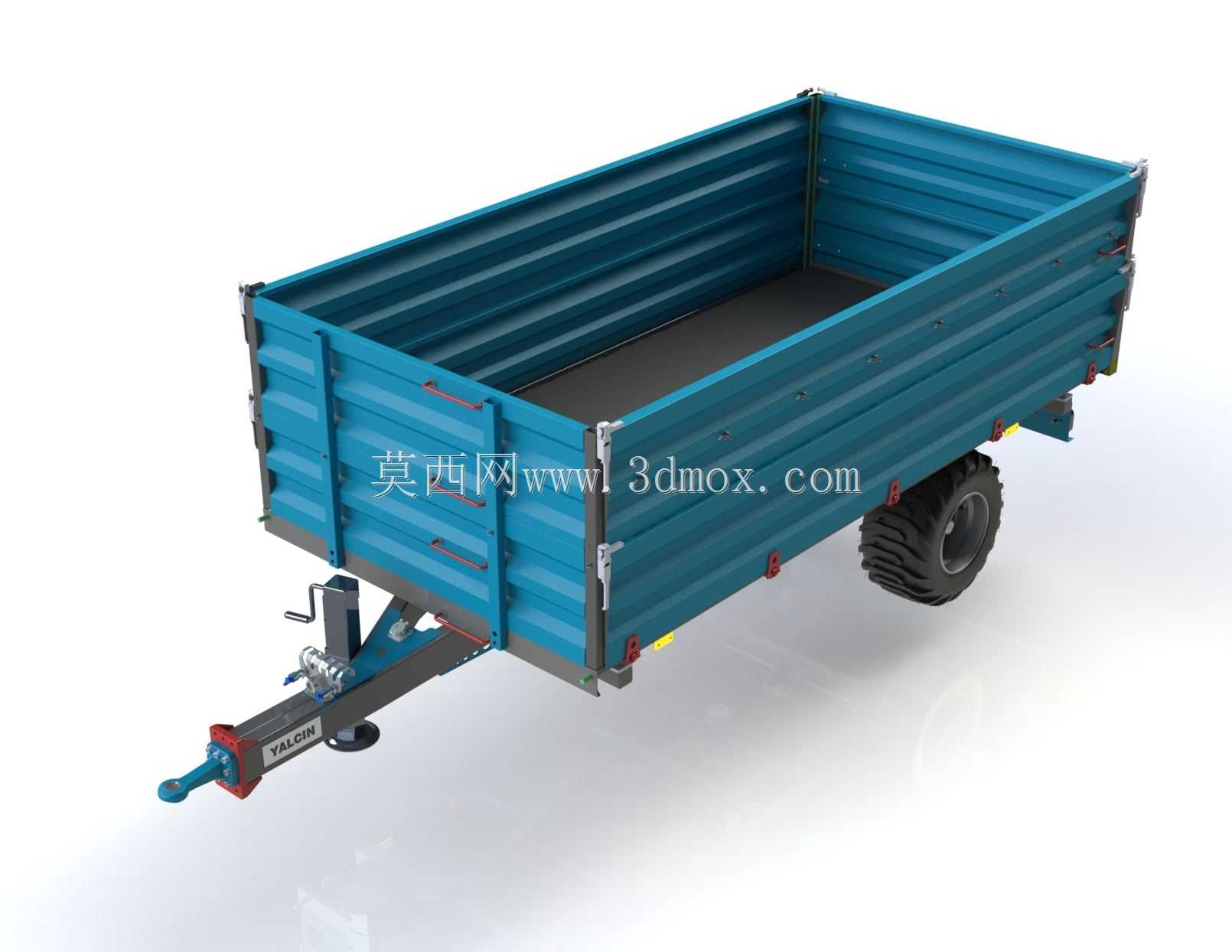

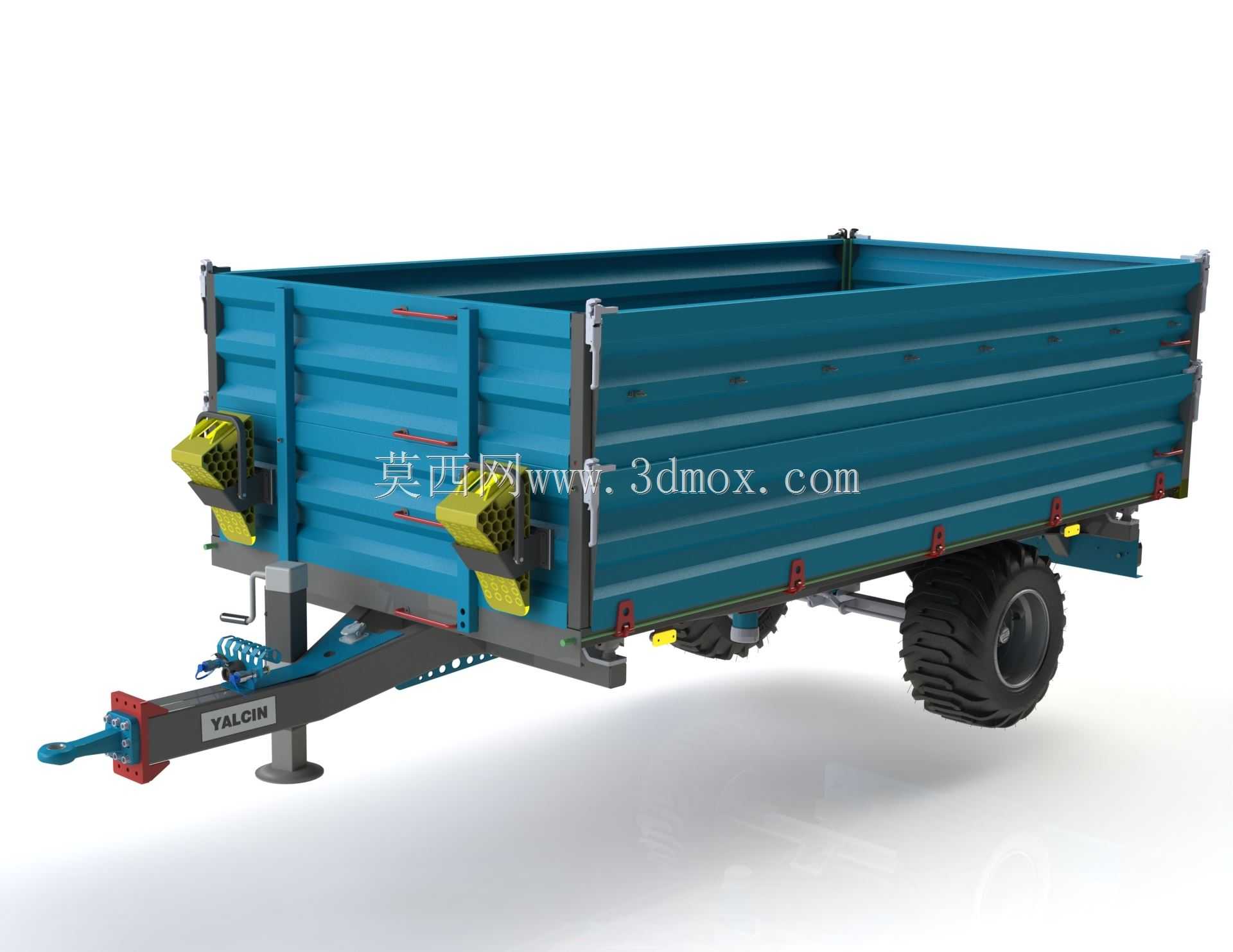

　　挂接结构采用标准拖拉机牵引销接口，牵引架上设置有可调节高度的支撑支腿，挂接时无需额外千斤顶辅助，单人即可完成与拖拉机后悬挂的对接操作；牵引架与车架主体的连接部位设置有缓冲弹簧组，能抵消田间非铺装路面行驶时的冲击载荷，避免长期颠簸导致的车架焊缝开裂问题。行走系统匹配大花纹农用越野轮胎，胎面深度适配泥泞田块、松软土路的通行需求，轮距设置与国内主流中型拖拉机轮距匹配，行驶时不会出现轮辙错位导致的行驶阻力增大问题。

　　建模过程中严格遵循农用挂车的实际设计边界，车斗内部有效容积按照六吨额定载重、散粮容重参数核算，整体外形宽度符合乡村道路通行的限界要求，不会出现超宽无法通行村道的问题；倾卸机构的液压撑杆安装位置经过运动干涉校验，倾翻全过程中撑杆、铰接点与车架、轮胎之间不会发生碰撞，车斗最大倾翻角度下的重心位置经过核算，不会出现卸料时整车侧翻的风险。车架主梁采用矩形钢管焊接结构，横梁间距按照重载工况下的底板挠度要求设置，长期满载行驶时底板不会出现下凹变形；尾灯、挡泥板、侧防护等附属部件的安装位置完全符合农机安全规范，外露旋转部件、铰接点都预留了防护装置的安装位，可直接对接实际生产的工艺要求。

　　在实际选型适配中，该拖车可匹配50-90马力区间的轮式拖拉机，液压动力直接从拖拉机后悬挂的液压输出接口获取，无需额外加装独立液压动力单元，降低了整机的配套成本；车斗尾部的挂钩结构还可在空载状态下挂接其他小型农机具，实现一机多用的作业需求。针对不同使用场景，模型中预留了栏板加高、篷布支架安装的接口位置，运输轻质秸秆、牧草时可加装高栏板拓展容积，运输易洒落物料时可直接加装篷布架，无需对原有车架结构进行二次焊接改动。
