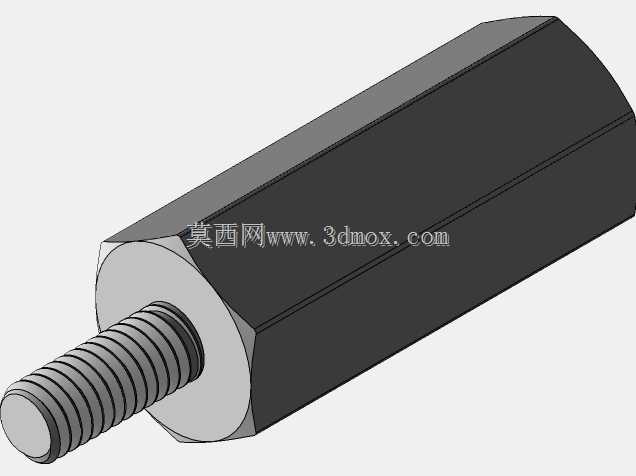

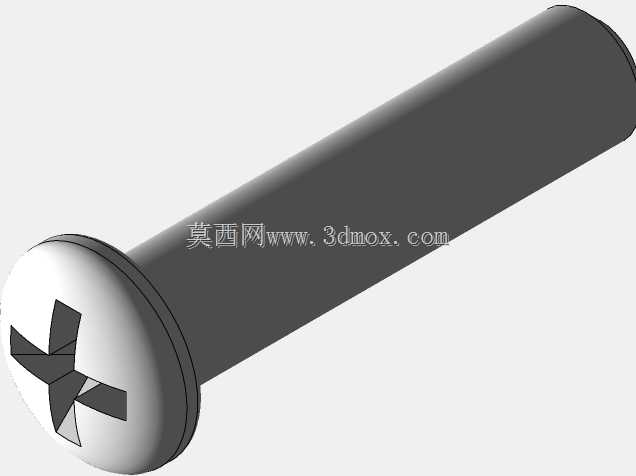

桌面级四轴车铣复合数控加工设备结构

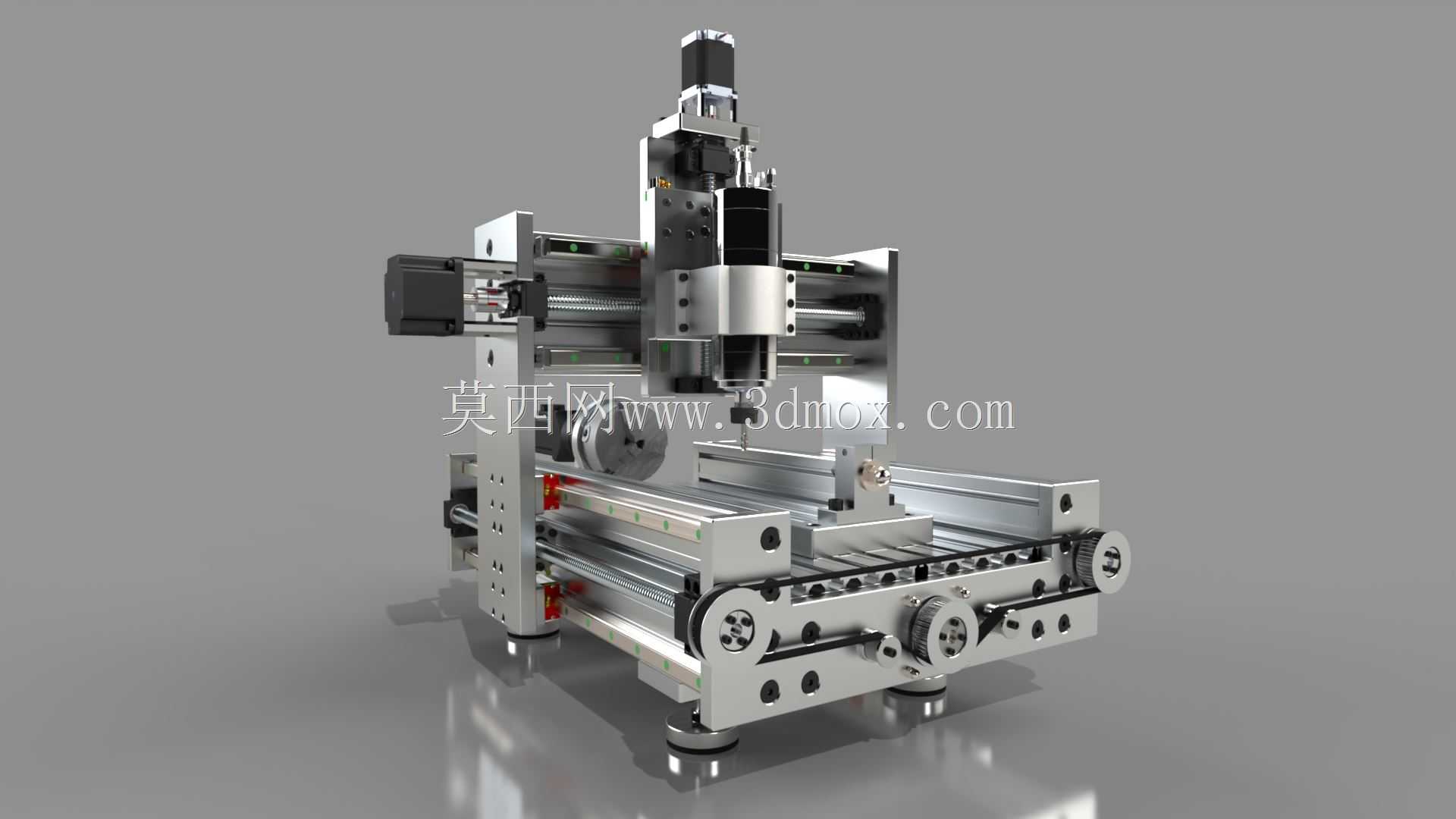

　　这套四轴联动的车铣加工结构，主要面向小型精密零件加工场景，适配小批量定制化零件生产、教学实训、创客空间打样这类对设备占地要求小、加工灵活度要求高的使用场景，可同时完成车削外圆、端面、镗孔以及铣削平面、沟槽、复杂曲面的加工工序，无需多次装夹工件就能完成多工序加工，能有效减少多次装夹带来的形位公差累积，提升小型精密零件的加工精度。从结构设计逻辑来看，整套设备采用模块化搭建思路，主运动单元选用2.2KW主轴电机，可提供足够的切削扭矩应对常见铝件、工程塑料、软金属材料的加工需求，进给轴分别搭配NEMA34与NEMA23规格步进电机，搭配联轴器直连传动结构，减少传动间隙带来的进给误差；直线导向部件选用20mm规格直线导轨，

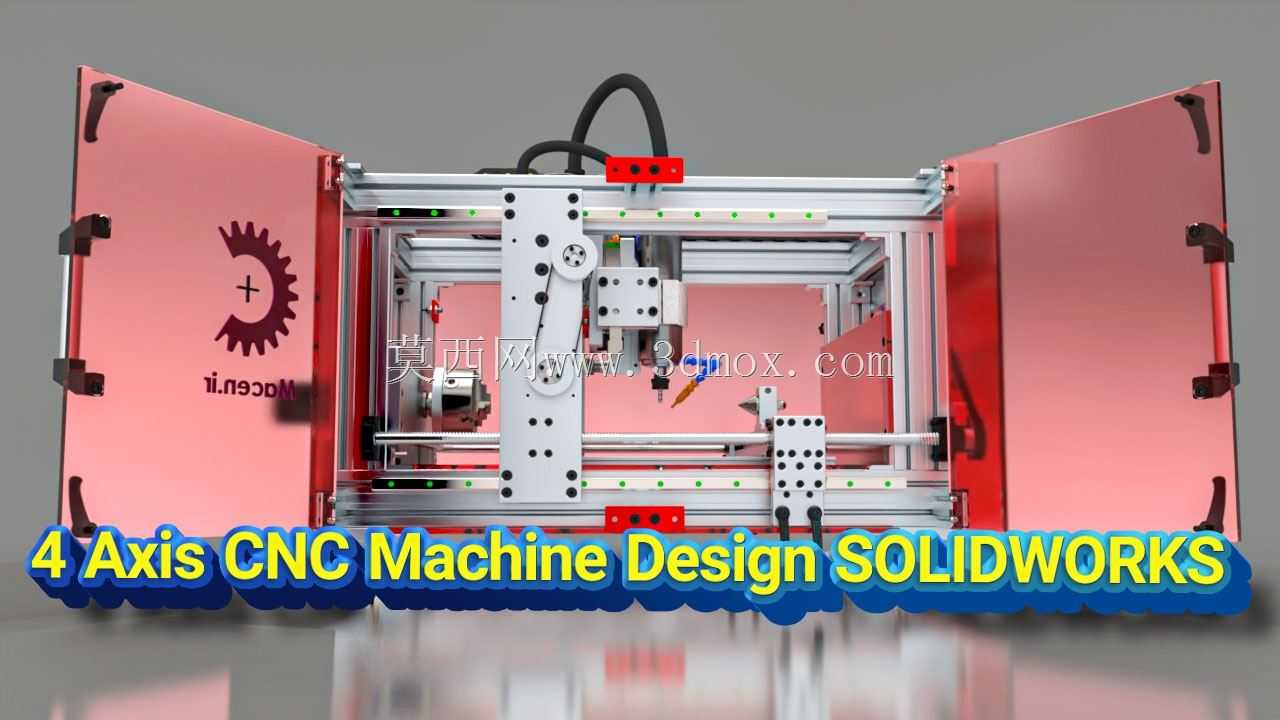

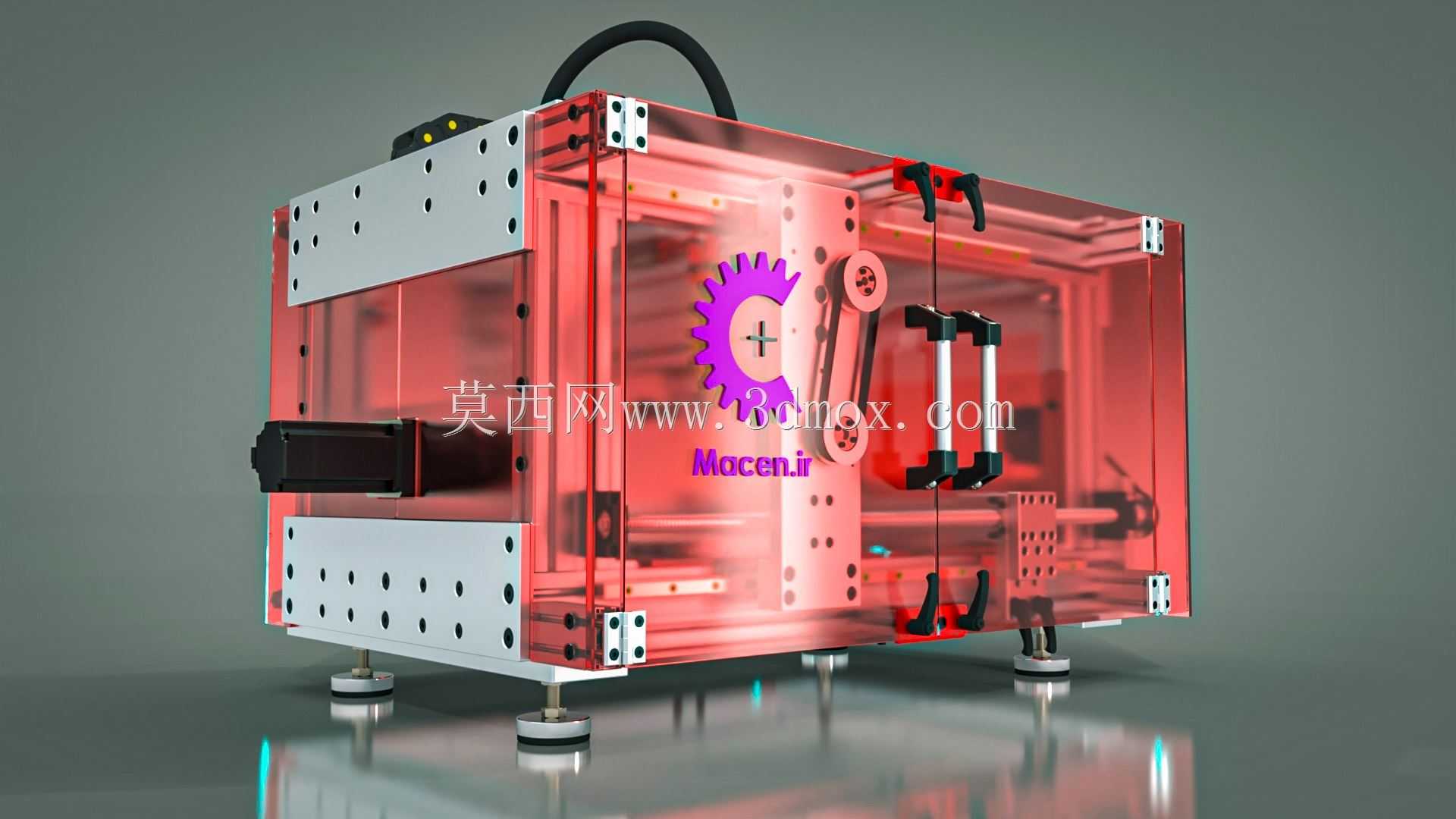

　　配合20mm规格滚珠丝杠承担X/Y/Z三个直线轴的进给运动，导轨与丝杠的安装基面采用挤压铝型材拼接加工，安装面预先做了定位基准面设计，装配时无需额外大量刮研就能保证导轨平行度与丝杠同轴度要求，降低了装配调试的难度。回转轴部分搭配对应规格的伺服电机与齿轮箱传动结构，可实现工件的第四轴旋转分度，满足多面体零件、小型回转体曲面的加工需求，尾座部分采用22mm直径强力锁结构，可针对长度较大的轴类零件提供顶尖支撑，避免长轴加工时出现让刀变形问题。机架整体采用180*22.5规格的工业铝型材搭建，搭配透明防护门板，既可以观察内部加工状态，也能阻挡加工过程中切屑飞溅，防护门采用快拆锁扣结构，方便日常更换工件、维护调整内部结构；

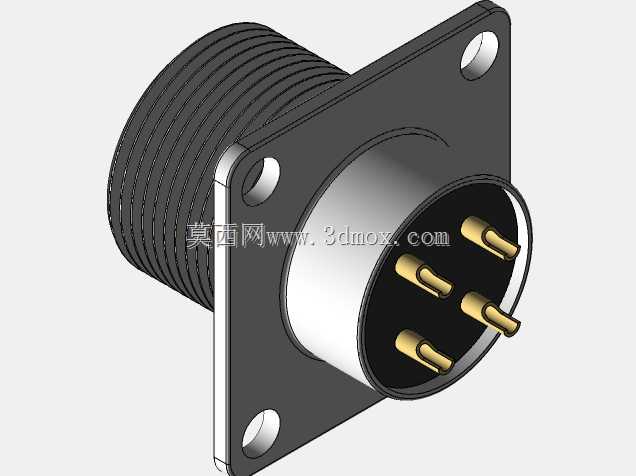

　　设备底部搭配可调减震脚杯，可适应不同平整度的安装台面，调整设备水平度，减少加工过程中的振动传递，提升加工表面质量。传动部分的线缆全部采用Energy链式走线结构，可对运动部件的线缆进行规整防护，避免往复运动过程中线缆出现弯折磨损、拉扯断裂的问题，提升设备长期运行的可靠性；床身部分的丝杠支撑座采用BF15规格滚珠丝杠支撑座，可对丝杠两端进行固定支撑，提升丝杠的轴向刚度，减少高速进给时丝杠的颤动问题。从安装边界来看，整套设备的占地尺寸适配常规桌面放置需求，无需专门做大型设备基础，普通工作台面即可承载安装，各运动轴的行程设计兼顾了小型零件加工的尺寸覆盖范围与设备整体紧凑性，X/Y/Z轴的行程搭配可覆盖常见小型精密零件的加工尺寸需求，

　　第四轴的回转中心高度与主轴中心高做了精准匹配，保证车削、铣削切换时的坐标一致性。在细节设计上，接近传感器安装在各轴的行程极限位置，可实现硬限位保护，避免运动过程中出现超程碰撞问题，所有传动部件的安装位置都预留了调整间隙，方便后期维护时调整丝杠预紧、导轨间隙，设备的润滑点都做了外置引出设计，日常维护时无需拆解防护结构即可完成导轨、丝杠的润滑保养。这套结构的设计充分考虑了小型加工设备的实用性与装配便捷性，没有冗余的结构设计，所有部件选型都围绕小型零件的车铣复合加工需求匹配，既保证了加工刚性，又控制了整体体积与装配难度，对于做小型数控设备开发、教学实训装置搭建、小型加工单元设计的结构工程师来说，这套结构的选型搭配、布局逻辑都有很高的参考价值，各部件的安装位置、连接方式都做了完整的结构表达，可直接作为同类设备设计的参考蓝本，也可根据实际加工需求调整对应部件的规格参数，适配不同的加工负载与精度要求。
