可折叠地震应急安置集装箱结构设计

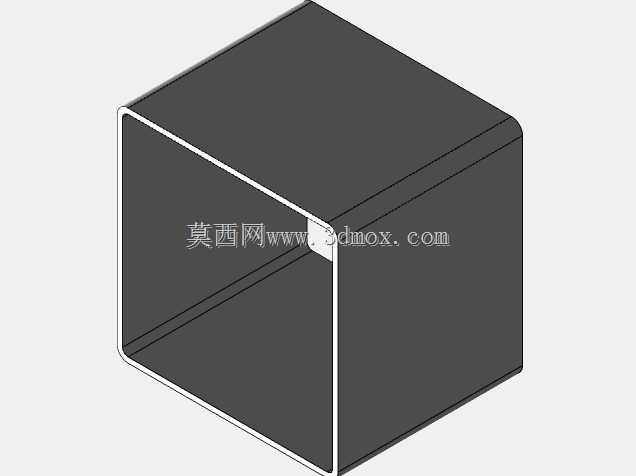

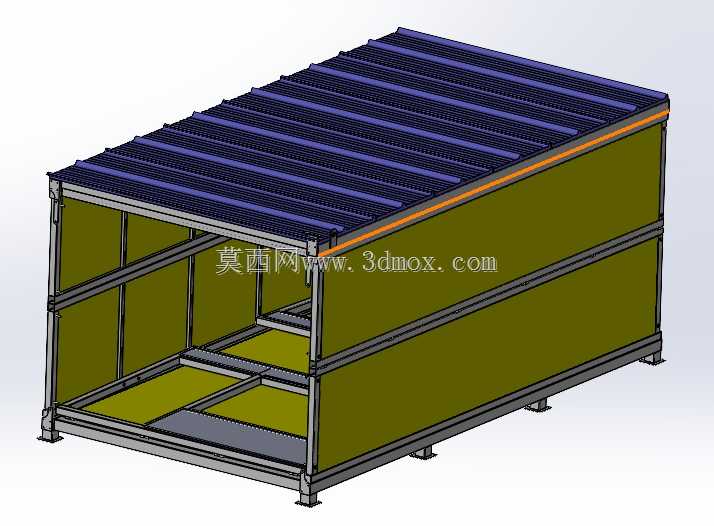

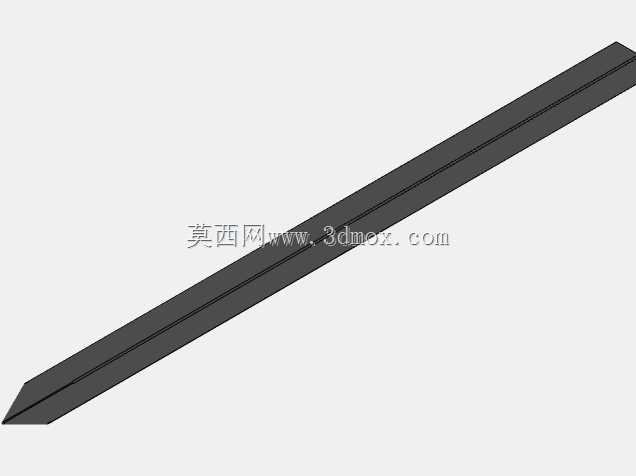

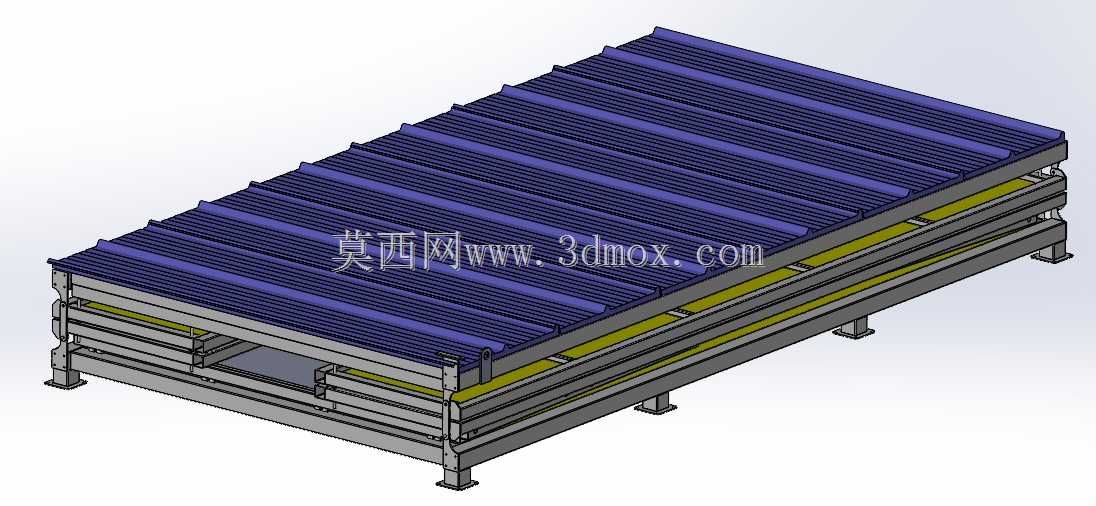

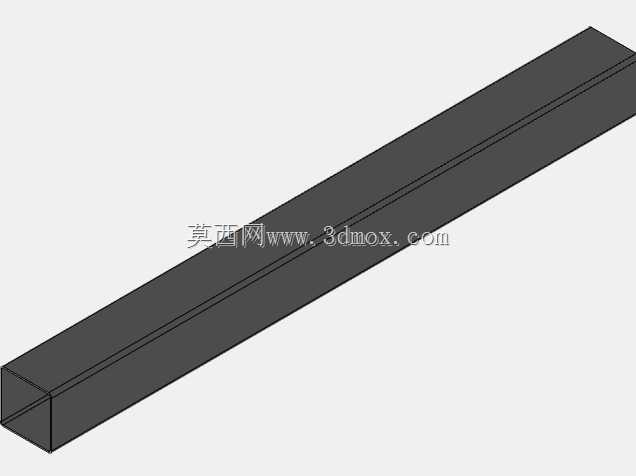

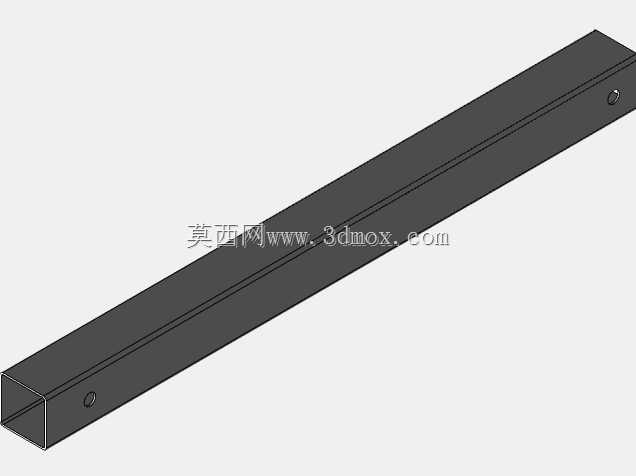

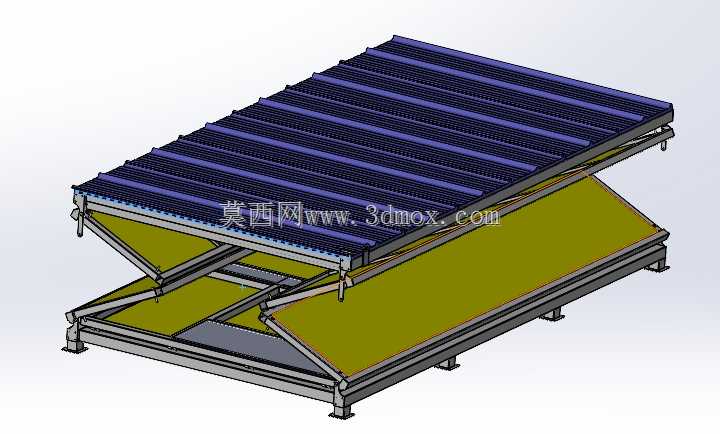

　　这款折叠式集装箱的设计初衷，是面向地震等突发自然灾害后的应急安置场景，解决传统救灾帐篷防护性差、固定集装箱运输效率低、现场搭建耗时长的核心痛点。从结构逻辑来看，整体采用框架折叠的设计思路，主体承力框架采用标准化型钢构件，通过铰接节点实现侧板、端板与底架、顶架的转动折叠，非展开状态下整体可压缩至常规集装箱高度的四分之一左右，单台标准货运卡车单次可运输8台该型折叠集装箱，相比传统固定集装箱运输效率提升7倍，大幅降低救灾物资的运力占用。

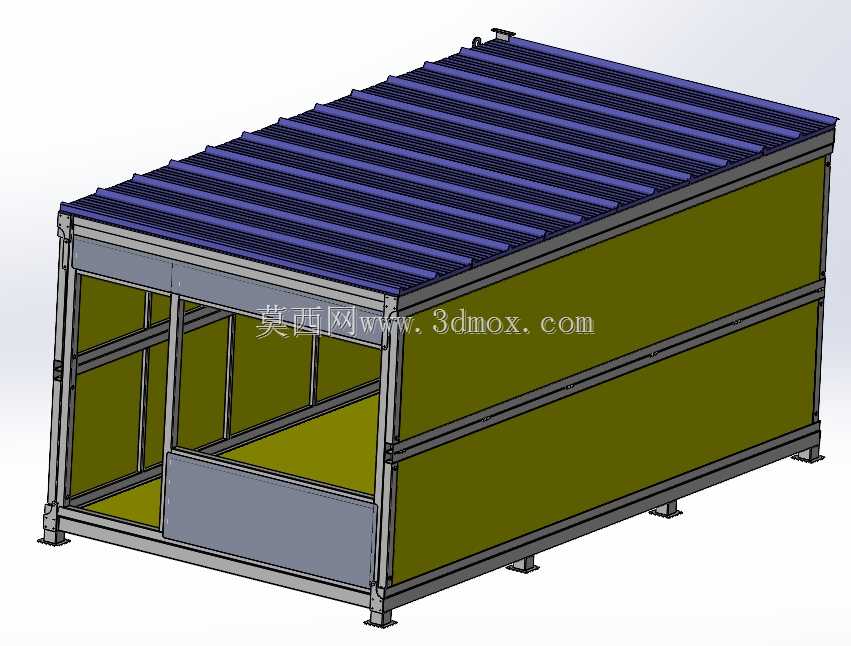

　　从现场安装边界来看，该集装箱对安装场地的平整度要求较低，仅需对场地做简单的碎石找平、压实处理即可部署，不需要浇筑混凝土基础，底架自带的可调支脚可适配±100mm的场地高差，单组4名作业人员配合简单手动工具，即可在5分钟内完成单台集装箱的展开与锁固，展开后内部净空可满足6-8名受灾群众的临时居住需求，也可根据现场需求快速改造为临时医疗点、物资存储点、临时指挥点等功能空间。

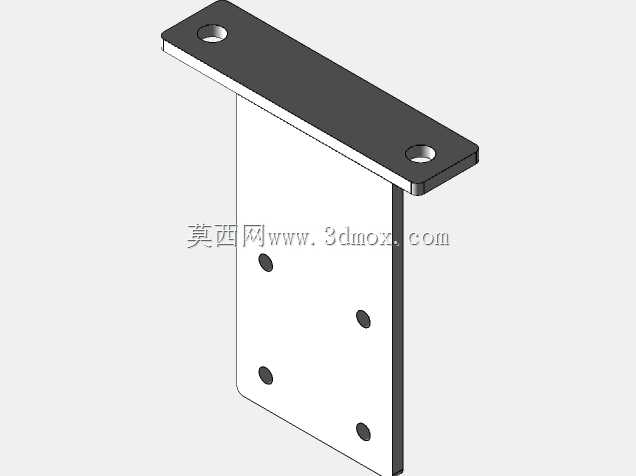

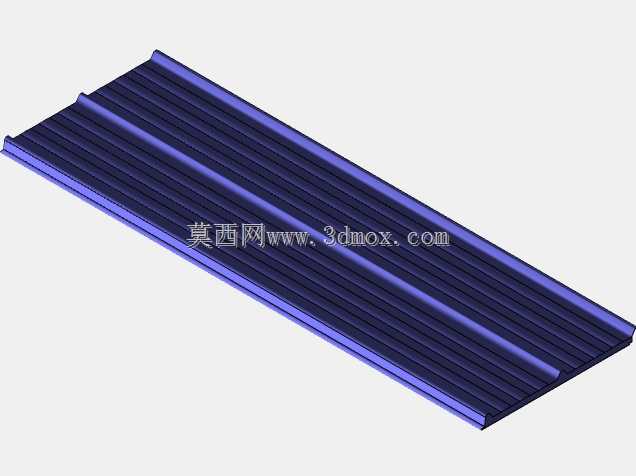

　　结构设计上，顶架采用波纹压型板作为屋面材料，兼顾防水性能与结构刚度，波纹走向沿箱体短边布置，可快速导排屋面雨水，避免积水渗漏；侧墙采用夹芯板材，外层为彩钢板、内层填充保温隔热材料，相比传统帆布帐篷，可有效隔绝室外高低温影响，同时具备一定的抗冲击、防火性能，可抵御余震带来的小型坠物冲击。框架的铰接节点均设置有限位锁止结构，展开到位后可通过插销自动锁死，不需要额外的螺栓紧固作业，折叠状态下所有板材均收纳于底架与顶架之间的空腔内，运输过程中不会出现构件磕碰、脱落的问题，也不需要额外的包装防护。

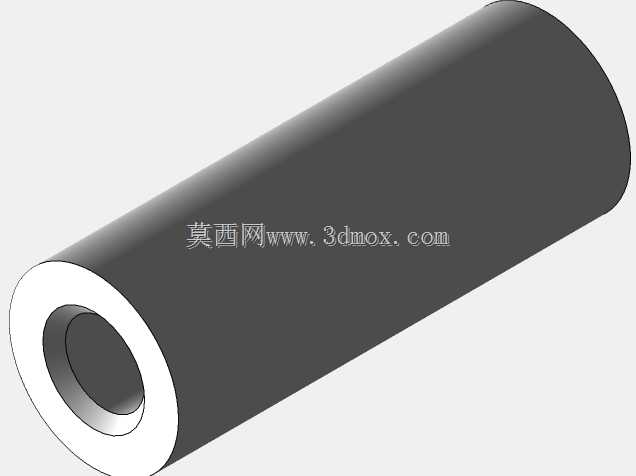

　　从实际应用场景延伸来看，该结构除地震救灾场景外，也可用于野外工程施工的临时宿舍、大型活动的临时后勤保障空间、突发公共卫生事件的临时隔离点等场景，模块化的尺寸设计可实现多箱快速拼接，拓展为更大的连通空间，满足不同场景的使用需求。设计过程中充分考虑了重复使用的需求，所有铰接节点均采用耐磨衬套，经过数百次折叠展开测试后仍无明显松旷，板材表面做了耐候防腐处理，可在户外露天环境下连续使用3年以上，闲置状态下折叠收纳仅需占用很小的仓储空间，相比传统活动板房，存储成本降低80%以上。

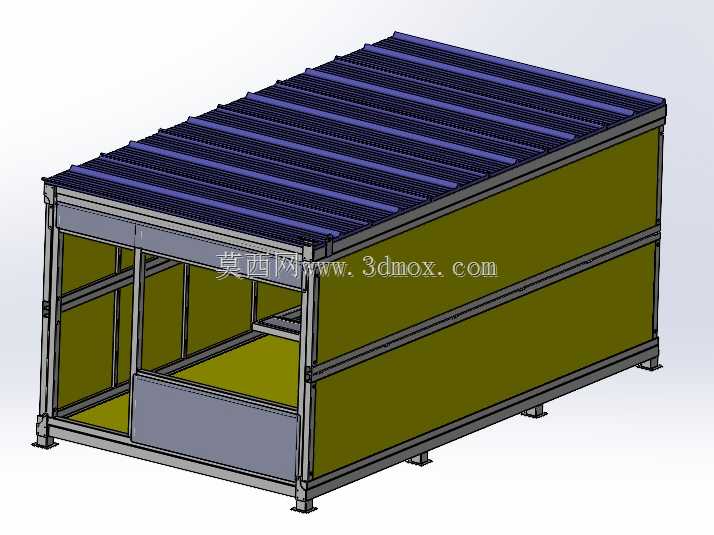

　　细节设计上，箱体预留了标准的门窗安装位，展开后可快速卡装预制的门窗构件，不需要现场切割焊接；电气线路采用预制穿管设计，折叠状态下线路收纳于框架型材的空腔内，展开后仅需接入外部电源即可实现内部照明、插座供电，不需要现场布线作业。底架采用防滑花纹钢板作为地面材料，耐磨易清洁，可承受频繁的人员走动与小型设备的放置荷载，底架底部设置有标准的叉车孔与吊耳，可通过叉车、吊车快速完成装卸与场地移位，不需要额外的吊装工装。
