三轴货运半挂集装箱拖车结构

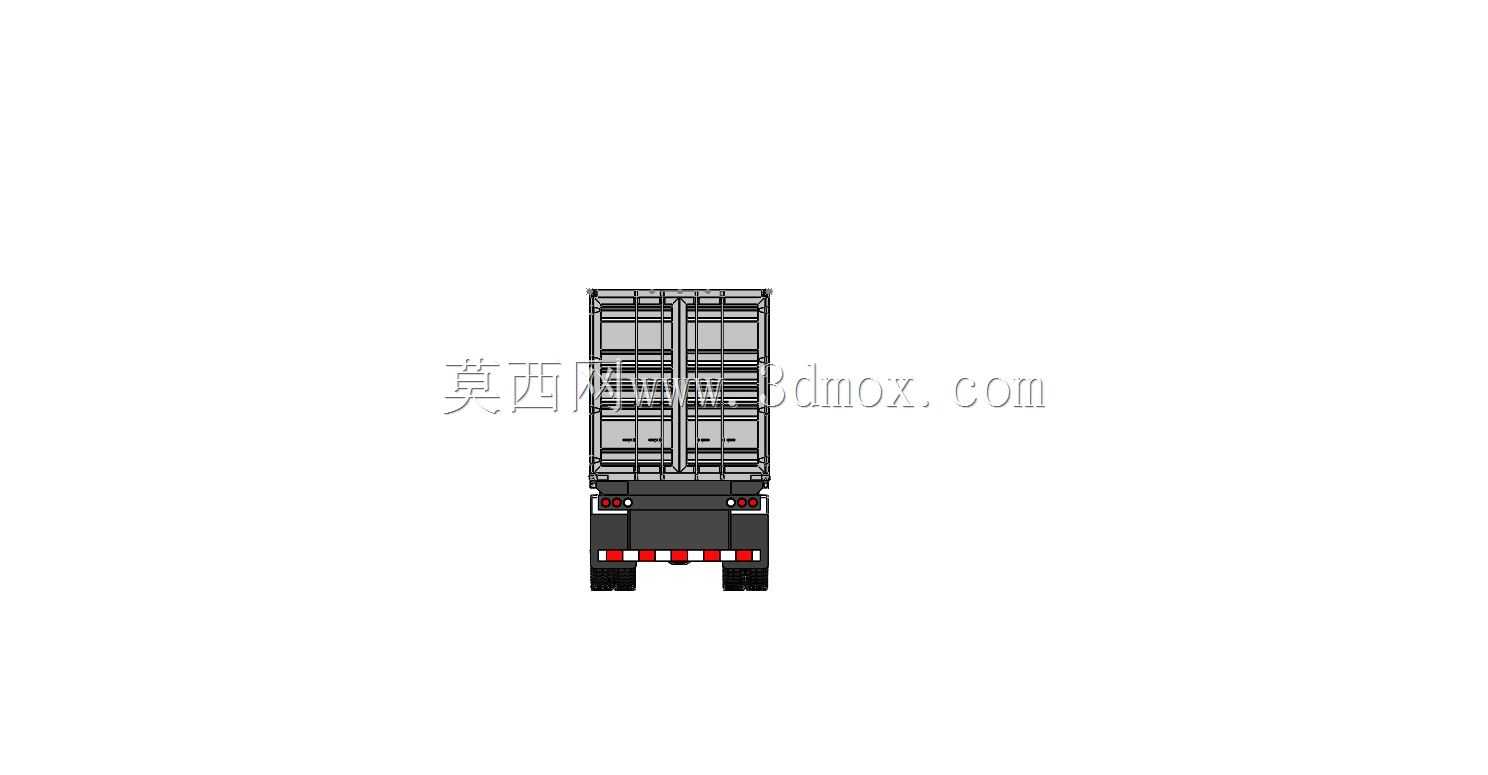

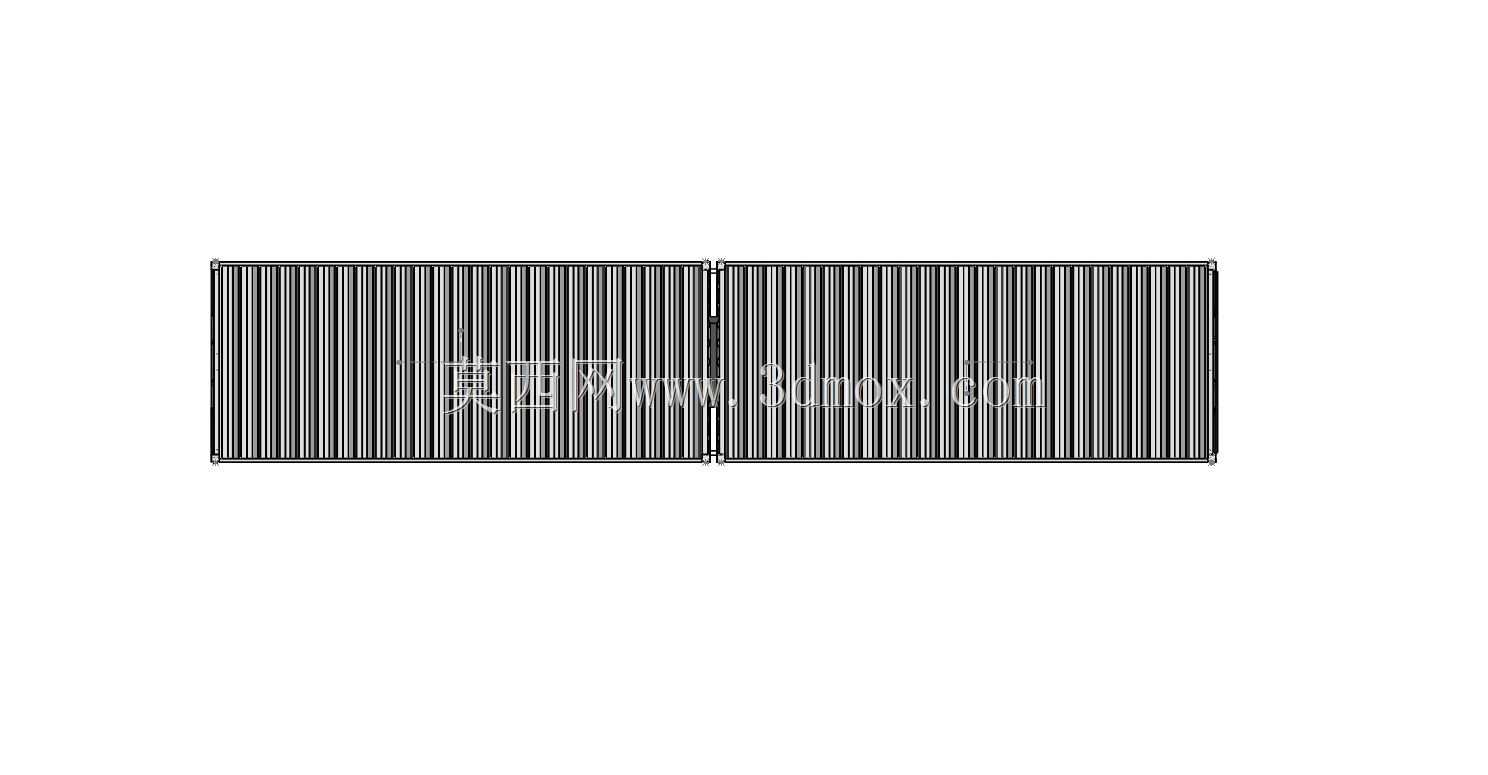

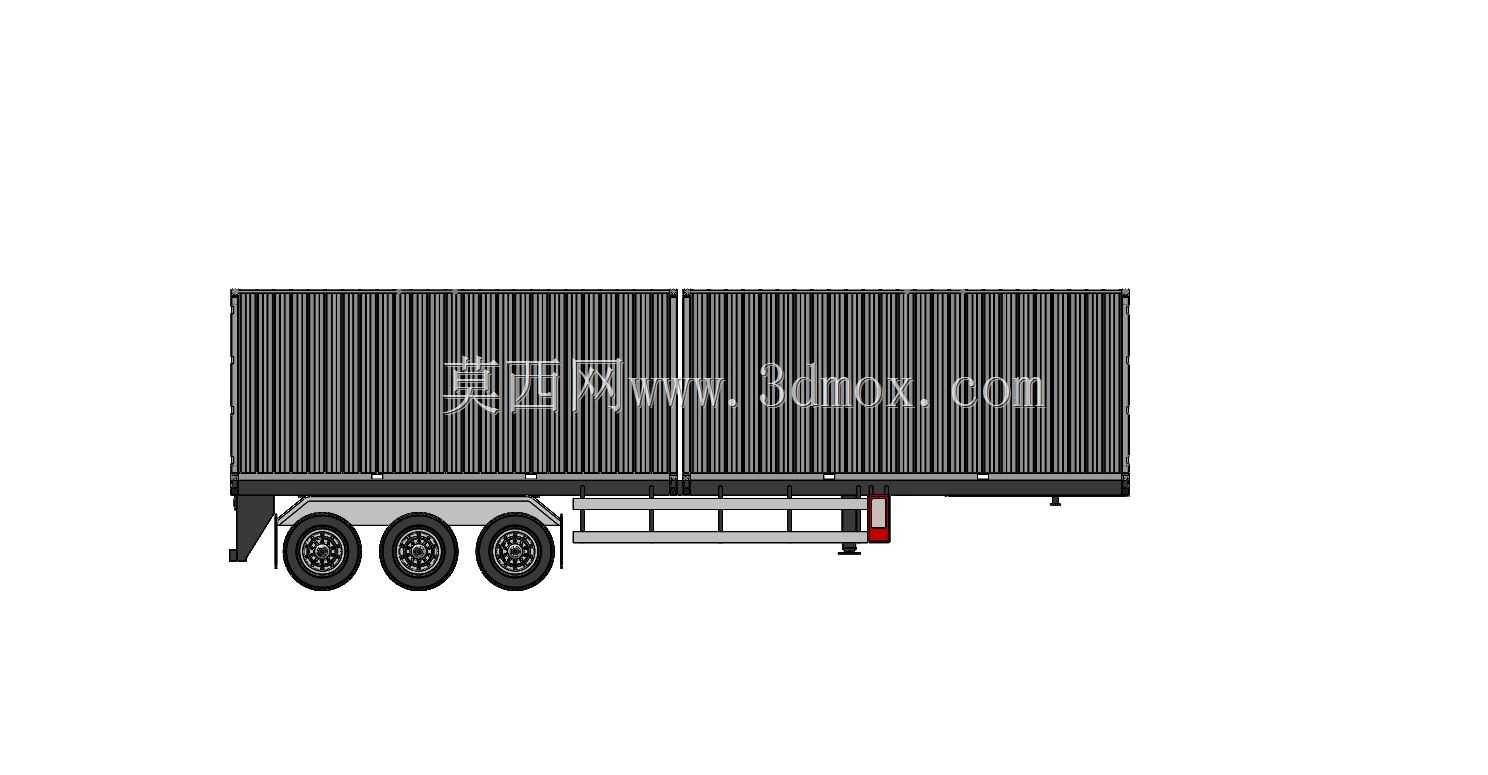

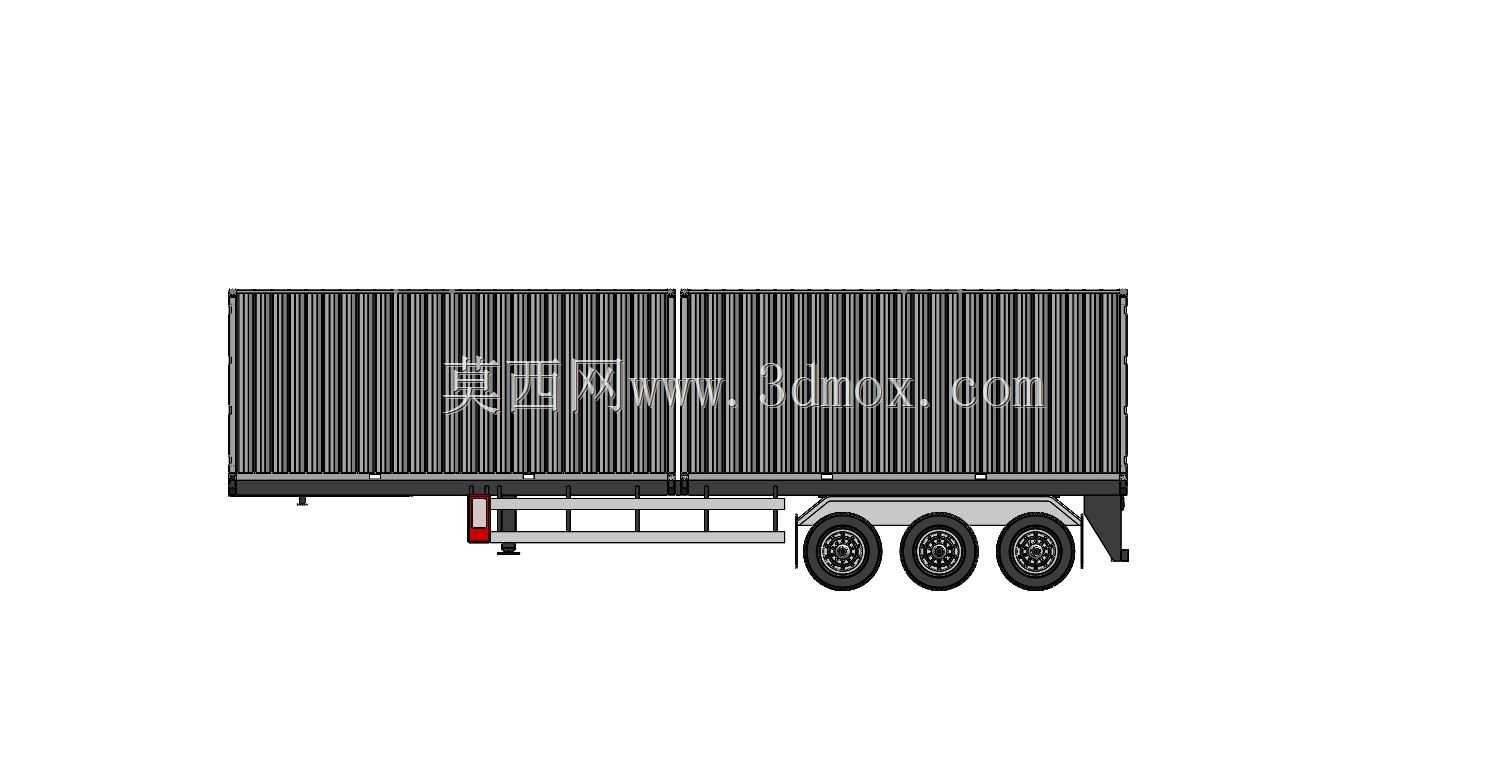

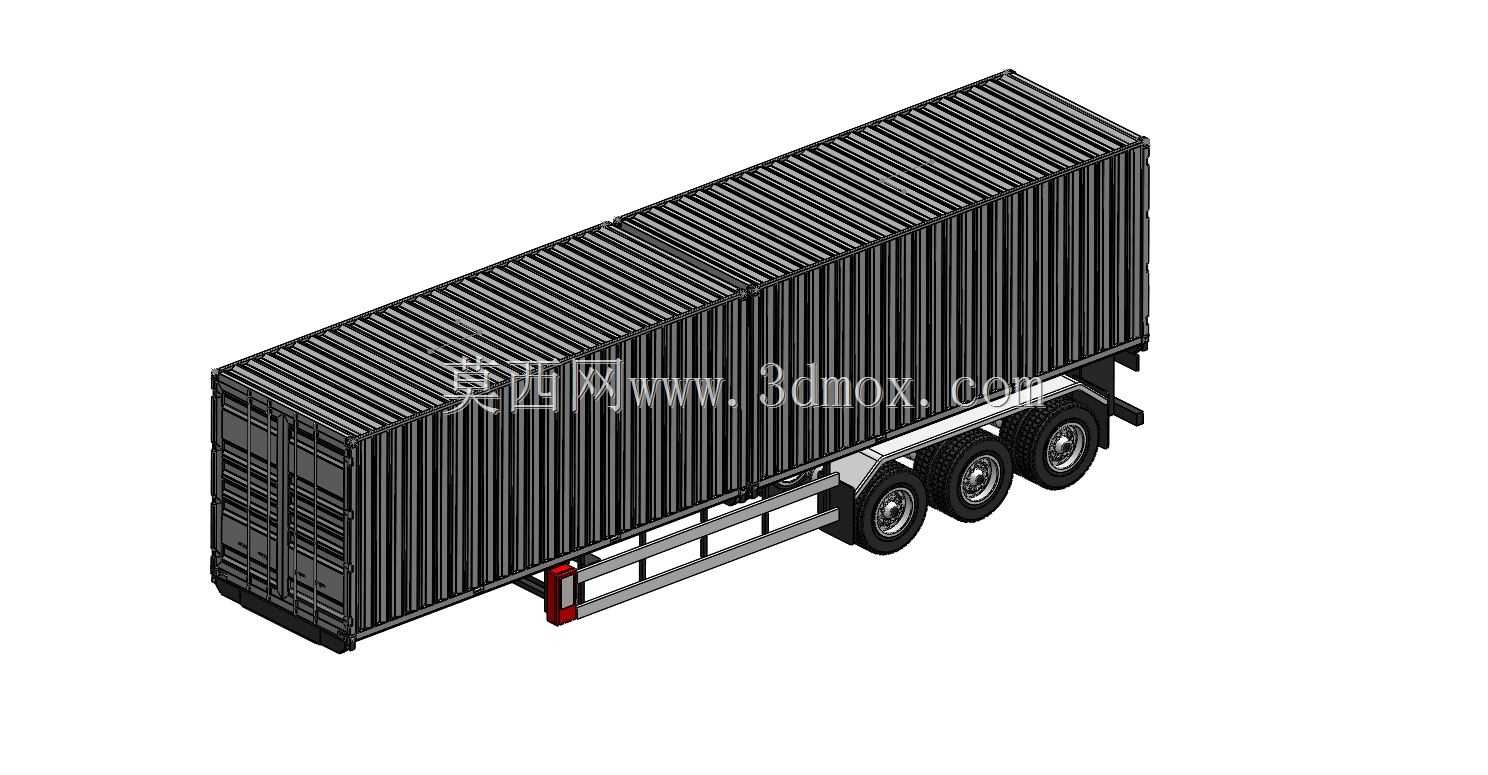

　　该模型呈现的是公路干线物流中常见的三轴厢式半挂运输单元，主体由波纹钢集装箱体、半挂承载底盘、三桥行走机构、牵引连接区域及侧防护结构组成，适用于港口堆场转运、长途干线货运、厂区物料周转以及多式联运场景。集装箱部分采用标准长厢布局，箱体长度按12200mm进行建模，能够对应常规40英尺级货运箱的使用边界；箱体侧壁以密集竖向波纹板表达，这种结构并非单纯外观造型，而是在薄板材料条件下提高侧壁抗弯刚度，减少堆码、吊装和运输过程中的板面变形。箱尾设置对开式箱门，门体周边布置锁杆、铰链和角件，便于叉车或装卸平台进行货物进出，也能在堆场叠放时通过角部结构承受垂向载荷。底盘设计围绕半挂运输的受力特点展开，前端预留牵引销区域，用于与牵引车鞍座连接，

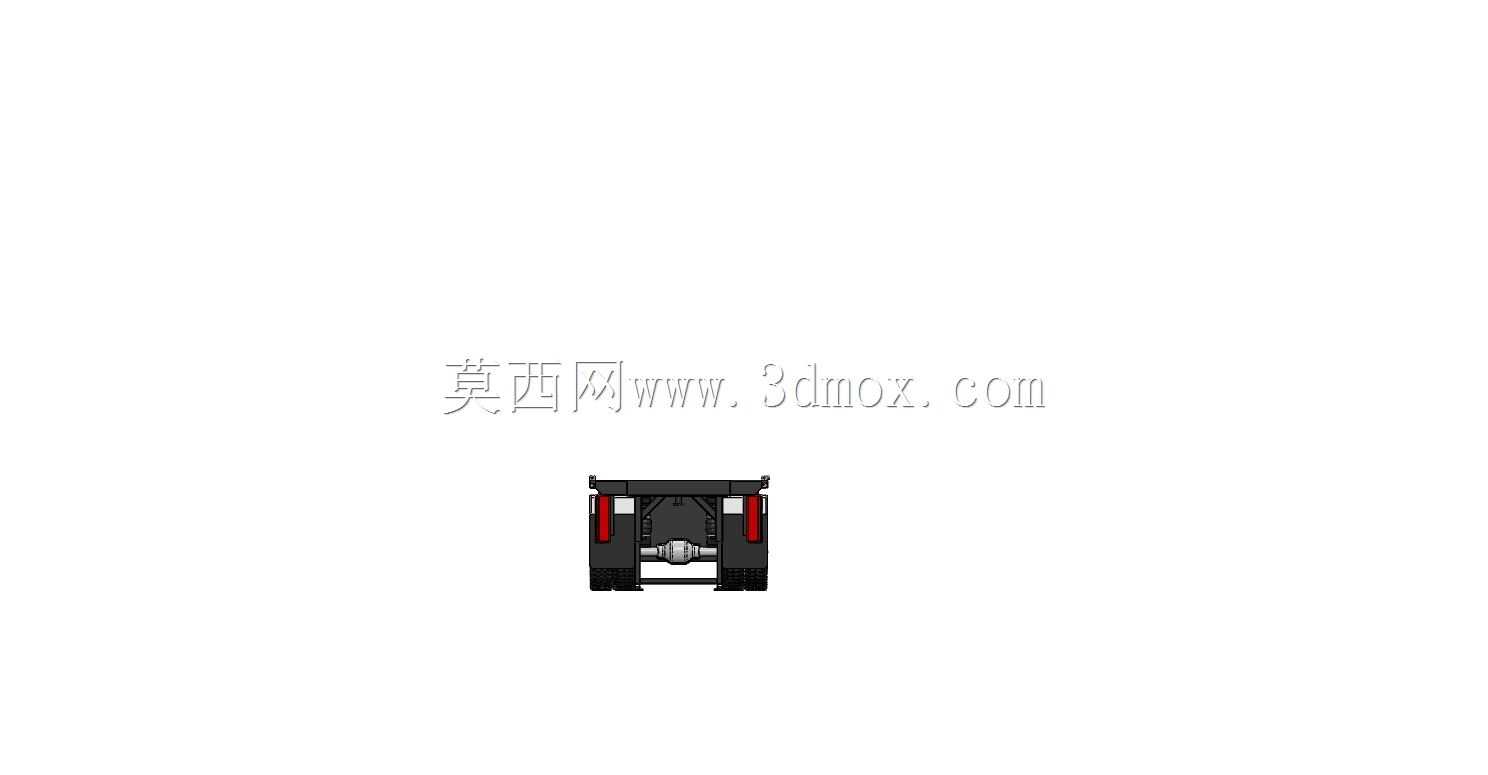

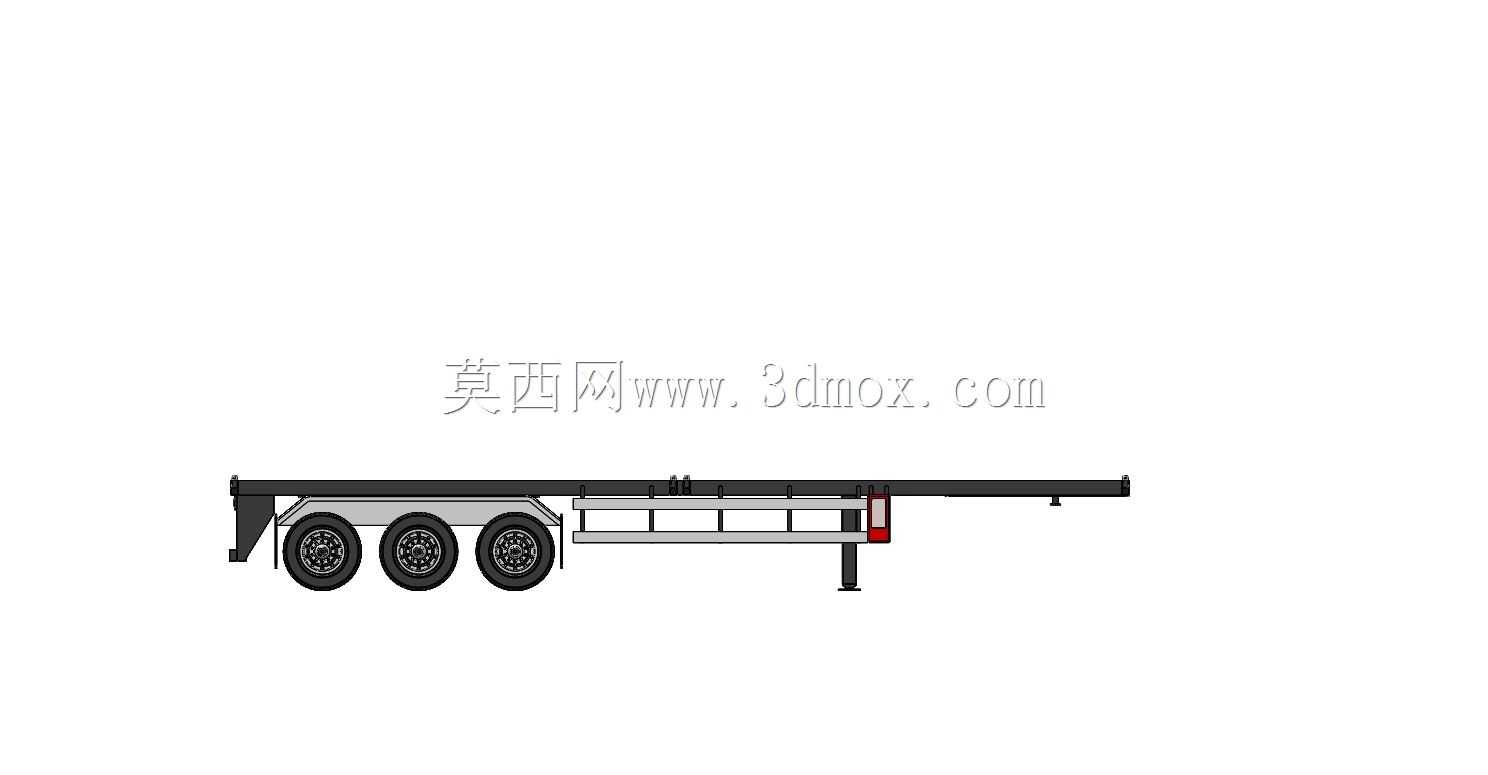

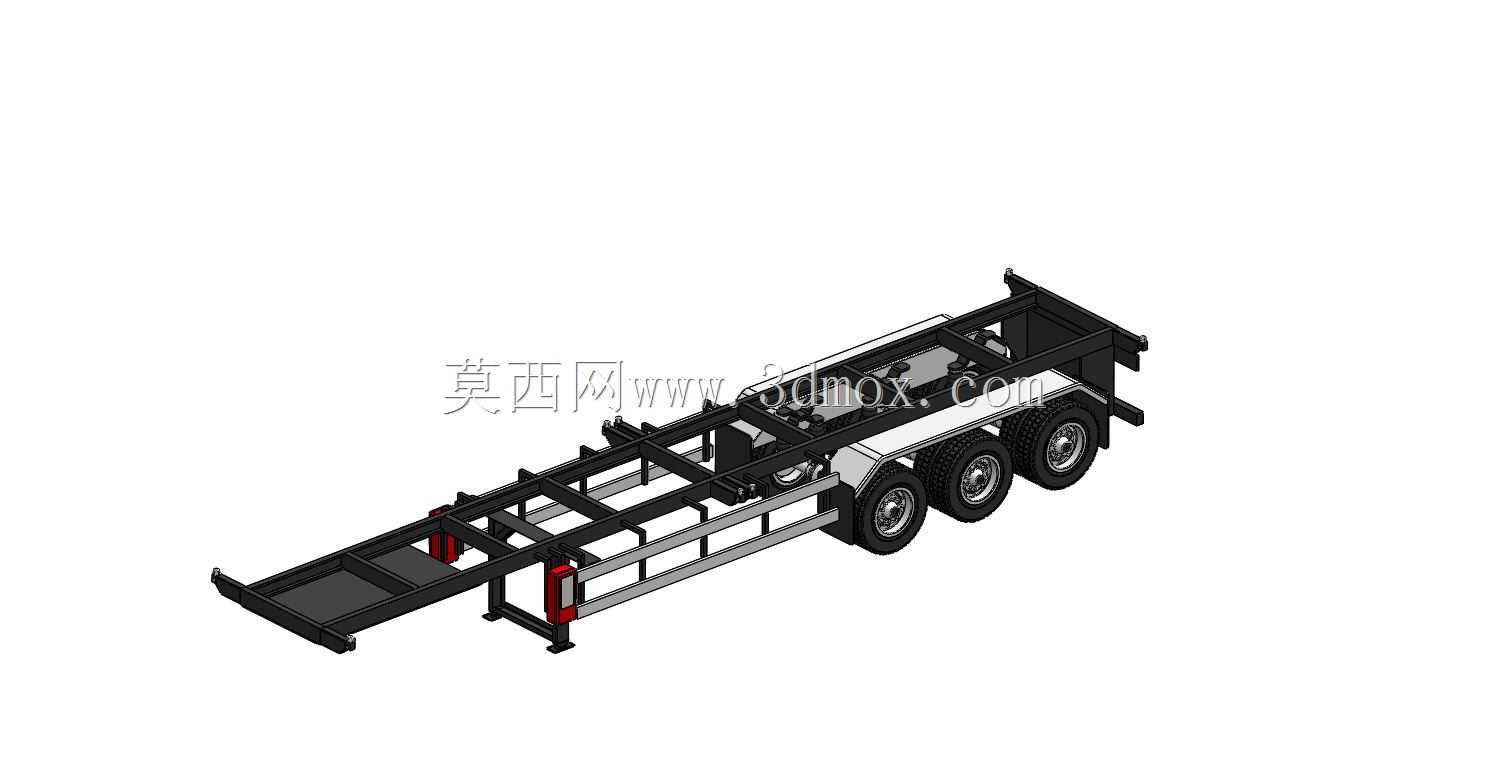

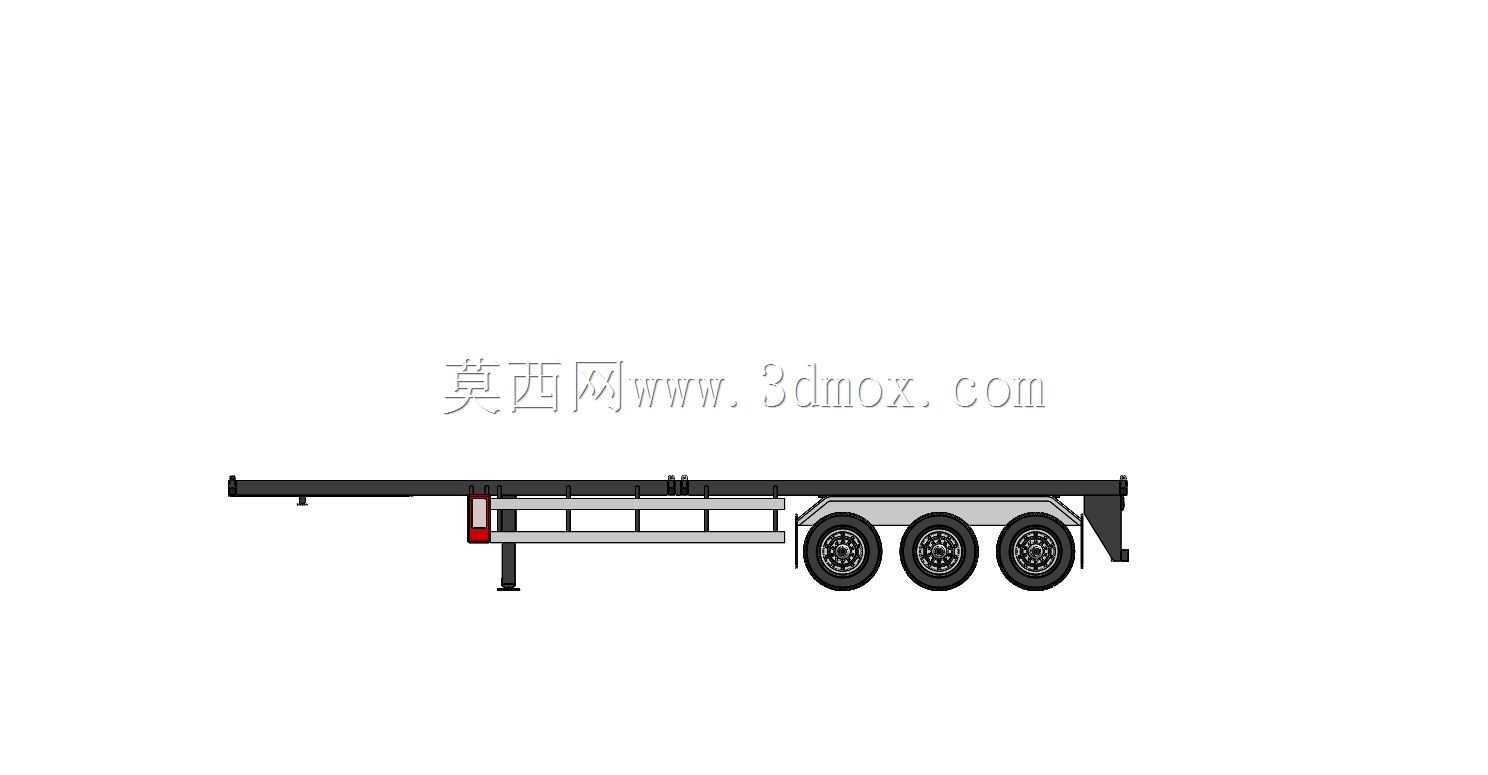

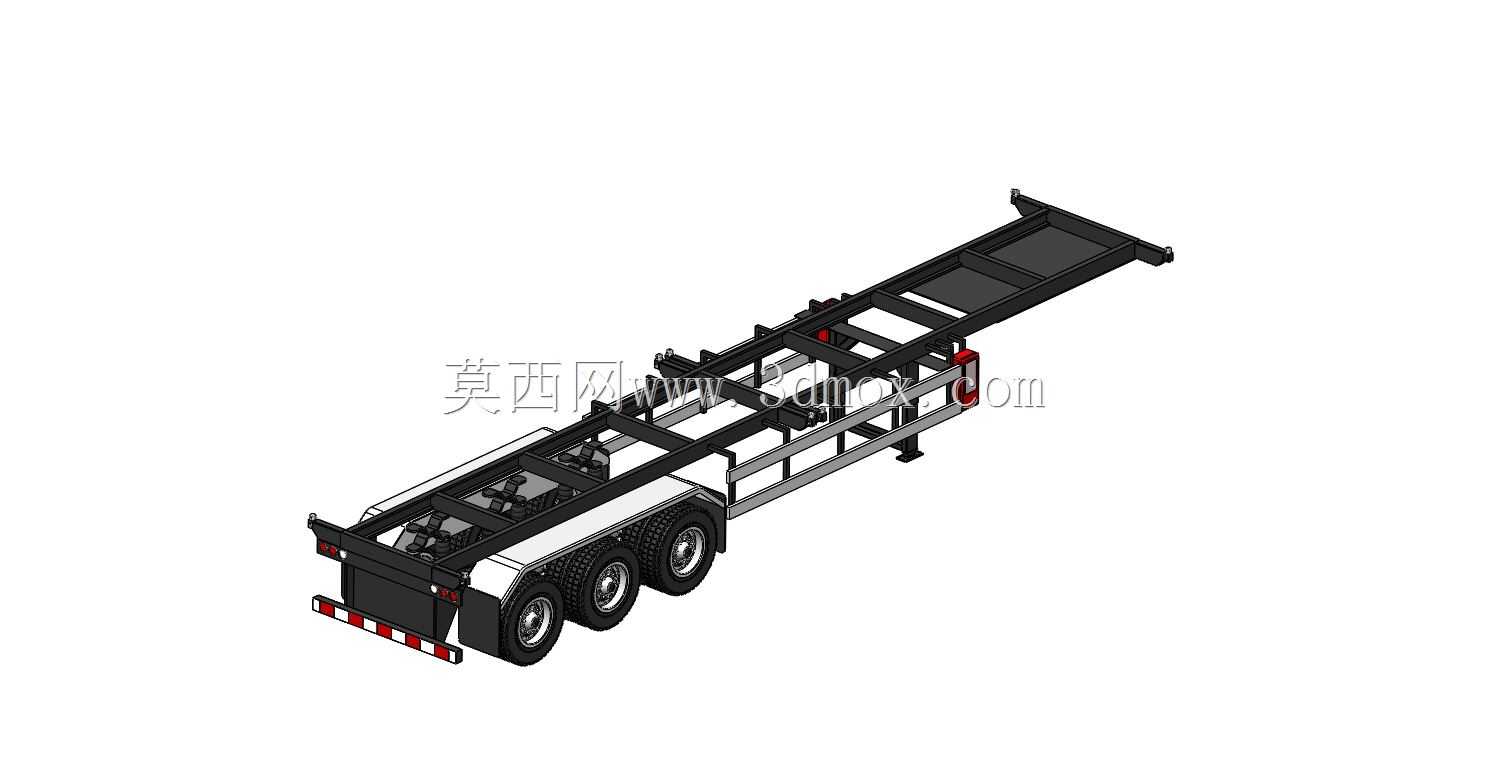

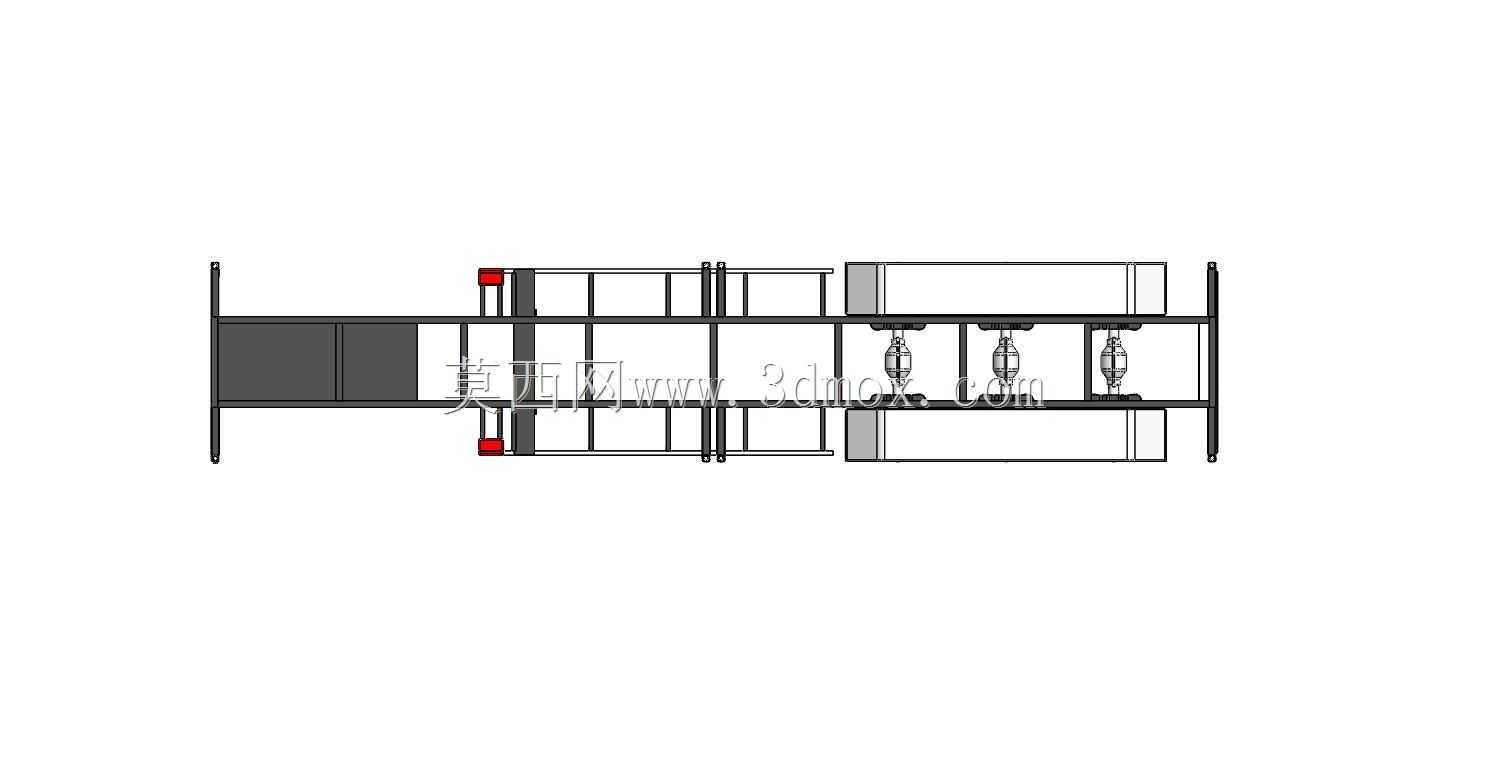

　　传递纵向牵引、制动和部分垂向载荷。后部采用三轴轮胎布置，相比短轴距单桥或双桥方案，三轴结构能够分散轴荷，提升重载状态下的路面适应性，也更符合高容积厢式运输对承载能力的要求。模型中车架纵梁、横梁、悬挂安装位、挡泥板、轮罩和支腿区域均有明确表达，可用于检查底盘与箱体之间的装配关系。侧面防护梁沿车架下方延伸，既能够降低轿车等小型车辆卷入挂车侧面的风险，也为管路、电气线束和附属件安装提供空间。建模时需要重点关注箱体底架与牵引底盘的连接边界，集装箱底横梁、角件、锁止位置和车架支承面应保持一致，否则在后续工程出图或运动校核中容易出现装配干涉。轮胎与轮罩之间需保留跳动间隙，牵引销中心至后轴的距离会影响转弯半径、轴荷分配和通过性，

　　因此在方案阶段应结合道路限高、堆场通道宽度和装卸月台高度共同校核。箱体外形虽然规整，但波纹板数量多、重复特征密集，适合采用阵列方式建立，以保证波距统一并控制模型特征数量。尾门锁杆、铰链、保险杠和侧防护件虽属于附属结构，却直接影响运输安全和后期维护，应在三维设计中保留真实位置。该结构可作为物流装备设计、挂车改装、集装箱运输教学以及货运场景布置的参考，帮助工程人员理解厢体、底盘、车桥和牵引系统之间的空间关系。
