港口物流三轴集装箱运输半挂拖车

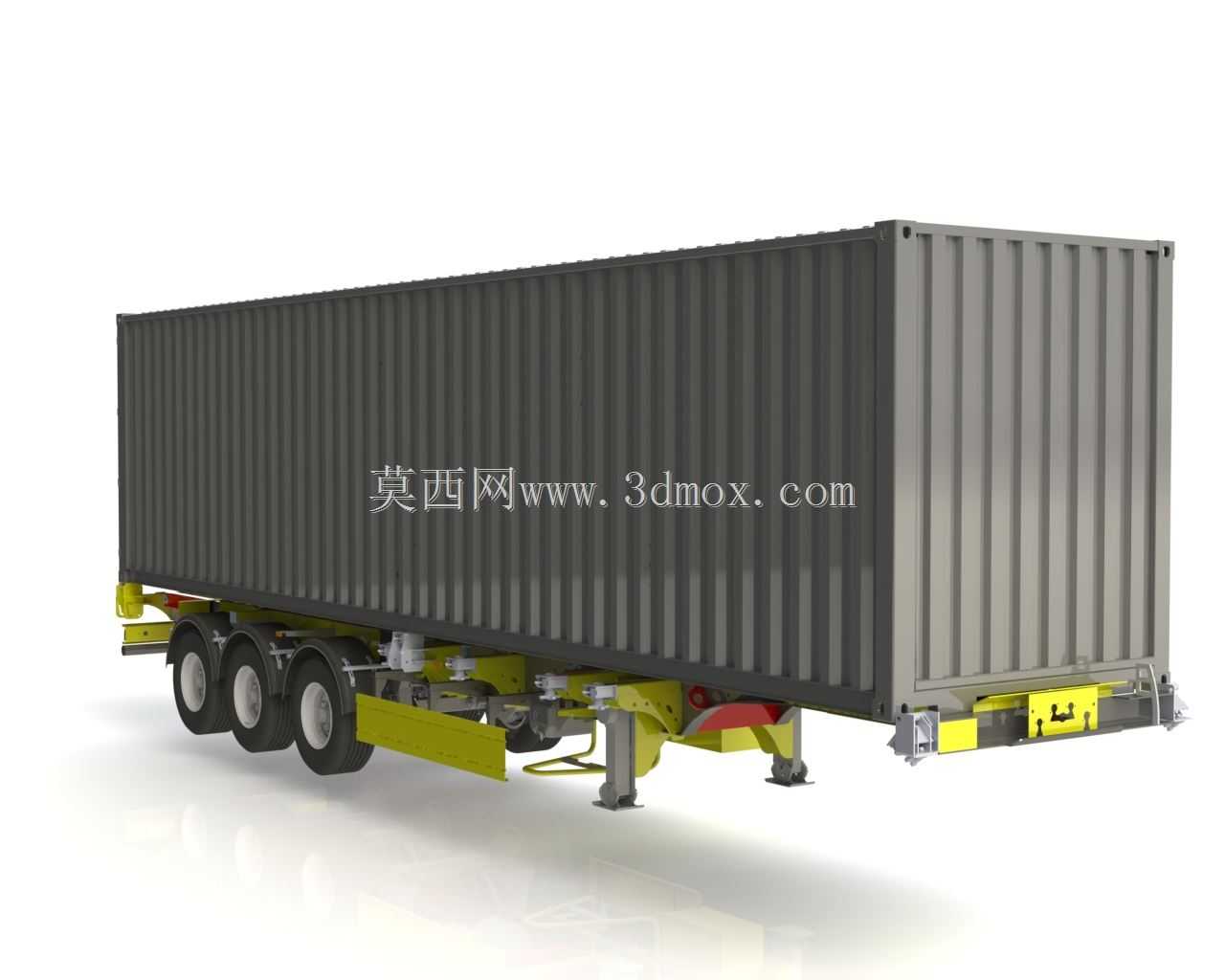

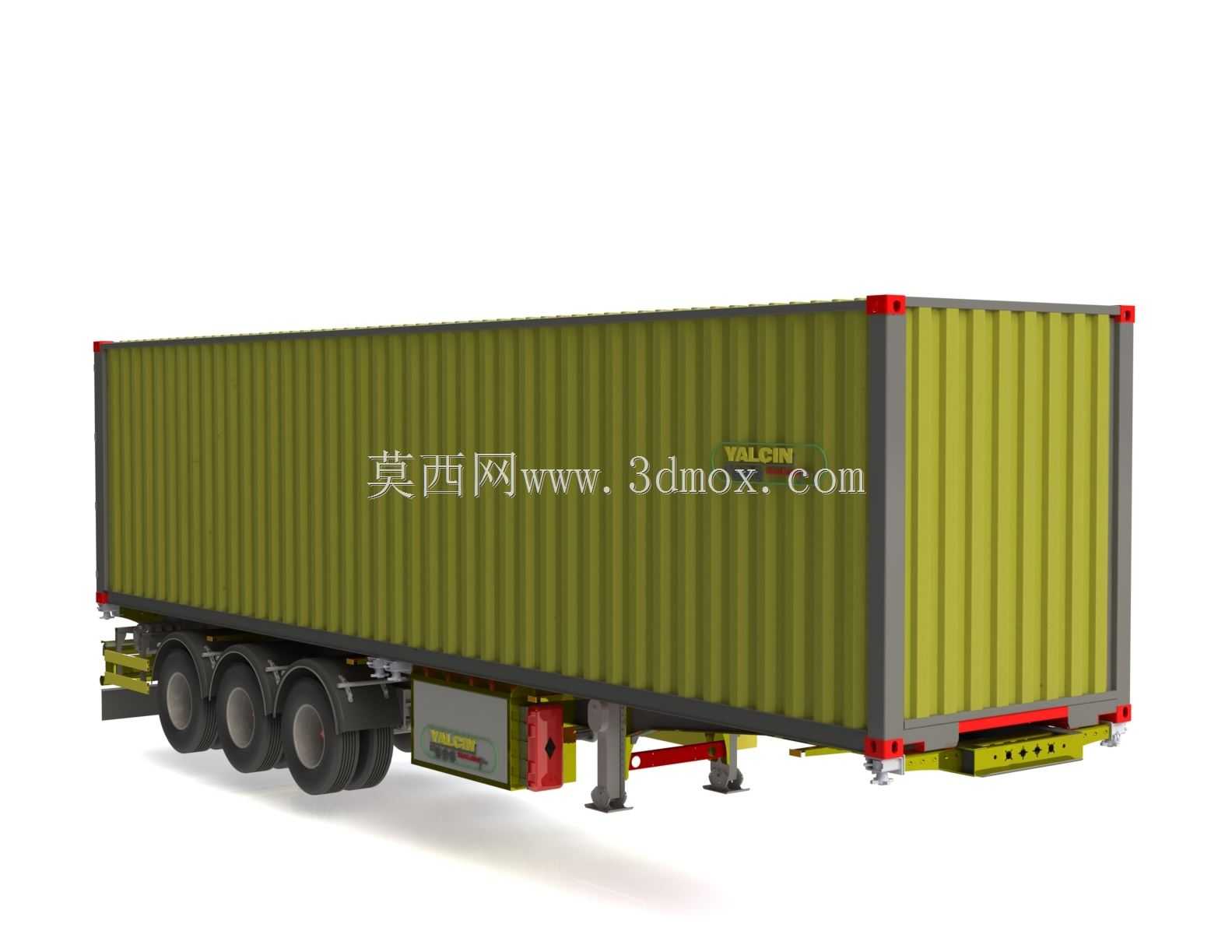

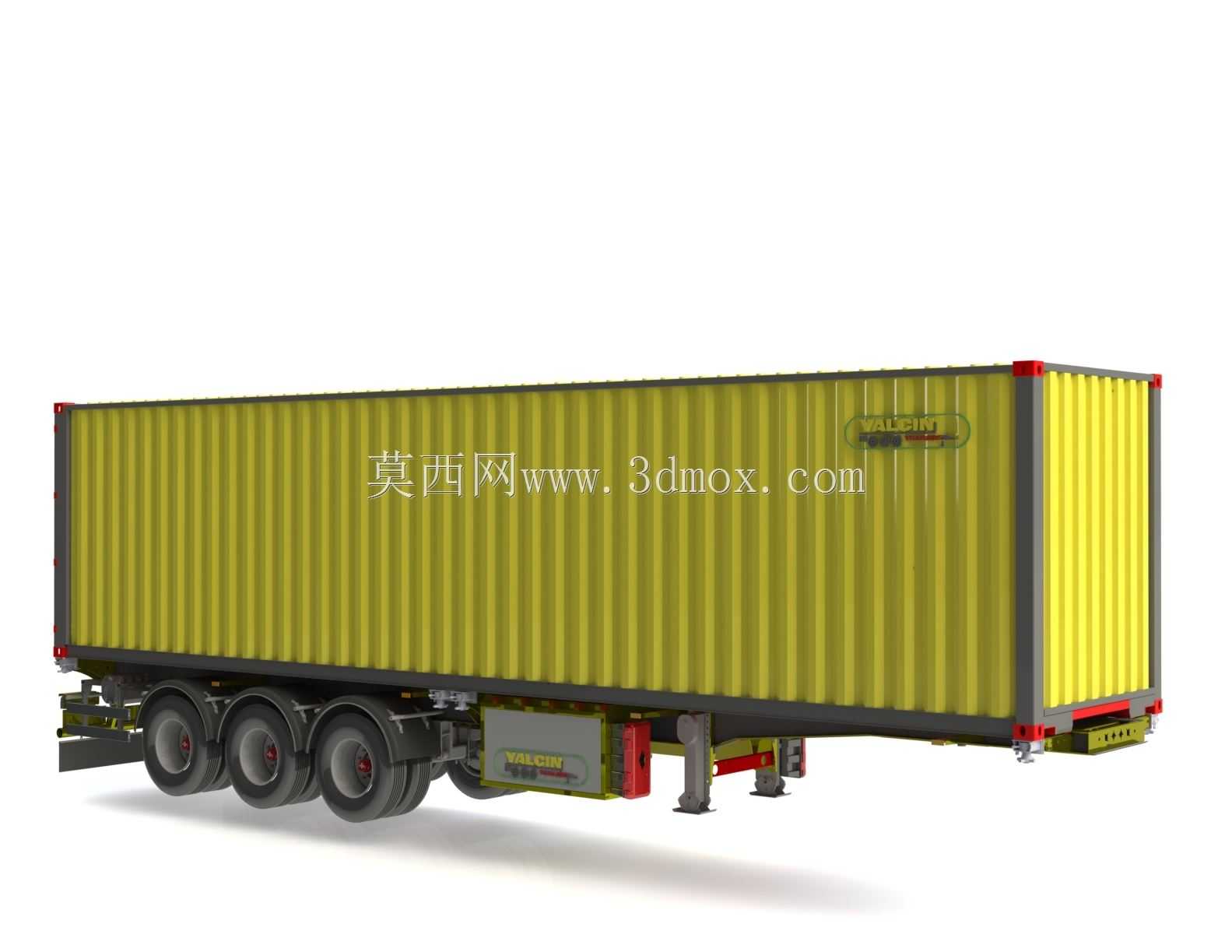

　　做港口物流装备结构设计快十年，经手的挂车类三维模型不下百套，这套三轴集装箱拖挂的结构还原度，在同类型模型里属于能直接拿来做方案演示的水准。先从实际应用场景说，这类拖车主要承担港口堆场到内陆货站、厂区短驳的标准集装箱转运任务，也适配干线公路的中长途集装箱运输，是多式联运体系里衔接海运、陆运节点的核心载具，日常作业里要频繁对接堆场龙门吊、正面吊的装卸作业，对车架的定位精度、承载冗余都有硬性要求。

　　先讲设计层面的考量，整个车架采用边梁式承载结构，主梁选用Q235钢制作，上板厚度500mm幅面搭配14mm厚度，横梁采用10#通道梁结构，这种布局是经过无数重载场景验证的——集装箱满载时的载荷会通过角件直接传递到车架的锁具安装位，边梁加密集横梁的结构能把集中载荷均匀分散到整个车架平面，避免局部应力集中导致的车架变形。轮端部分配置三根13吨级车桥，悬架可选机械钢板弹簧或者空气悬架结构，前者适配重载、复杂非铺装路面的短驳场景，维护成本极低；后者适配干线高速运输，能降低行驶过程中的颠簸对箱内精密货物的冲击，也能减少轮胎的异常磨损。牵引部分适配主流的JOST 28英寸牵引起落架，对接牵引车鞍座时的对位容错率高，长期使用的磨损量控制也符合行业通用标准，制动系统匹配WABCO阀类组件，双回路气压制动搭配24V电气系统，满足道路运输的安全规范要求，不管是常规制动还是紧急工况下的制动响应都能达到合规要求。

　　再说到安装边界和尺寸参数，整车外形尺寸控制在12500mm×2500mm×2700mm，这个尺寸完全符合GB1589对于货运半挂车的外廓尺寸限值，能适配20英尺、40英尺标准海运集装箱的装载要求，车架上的集装箱锁具位置严格按照ISO集装箱角件的定位尺寸布置，装卸时吊具落箱后能直接卡紧锁止，不需要额外调整对位。整备质量控制在6000kg，额定载荷可达40吨，这个自重水平在同级别三轴挂车里属于轻量化和承载强度平衡得比较好的区间，既不会因为自重过大挤占合法载货重量，也不会因为过度减重导致车架在长期重载下出现疲劳变形。行走系统配置12套12R22.5规格的轮胎，搭配90mm×13mm规格的钢板弹簧（选装空气悬架时对应替换为气囊组件），轮端的轮罩、挡泥板、侧边的LED示宽灯都做了完整的结构还原，甚至连随车工具箱的位置、侧防护栏的安装位都按照实际量产车的布局做了建模，做总装方案校核时不需要再额外补充这些附属结构。

　　日常做物流园区的运力配置仿真、港口装卸作业流程模拟时，这类高精度的挂车模型能大幅减少建模工作量，尤其是做车架的有限元分析前置处理时，各个梁体的连接位置、板厚参数都和实际量产件一致，不需要重新做结构简化。要注意的是，这类半挂拖车在实际选型时，要根据常跑的路线工况选悬架形式：如果是港口内部短驳，路面条件好、重载频次高，选机械钢板弹簧悬架的版本，维护简单可靠性高；如果是跑长途干线高速，选空气悬架版本，能降低货损率，也符合现在高速按轴收费的合规要求。另外车架的电泳防腐层在建模时虽然没有做材质渲染，但实际生产中这个环节直接决定了车架的使用寿命，沿海港口作业的场景下，盐雾腐蚀严重，防腐层的厚度必须达到行业标准，不然用个两三年就会出现梁体锈蚀的问题。

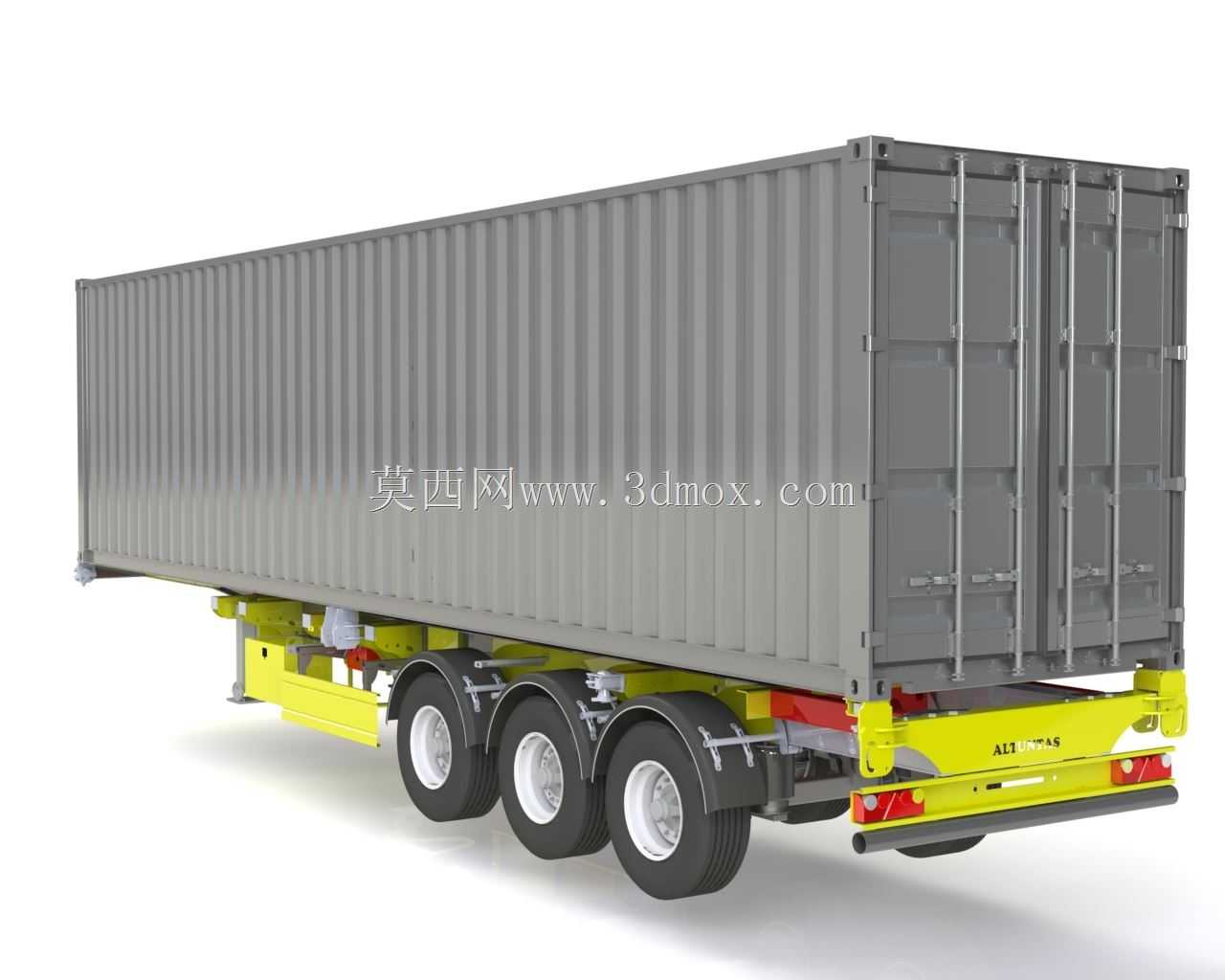

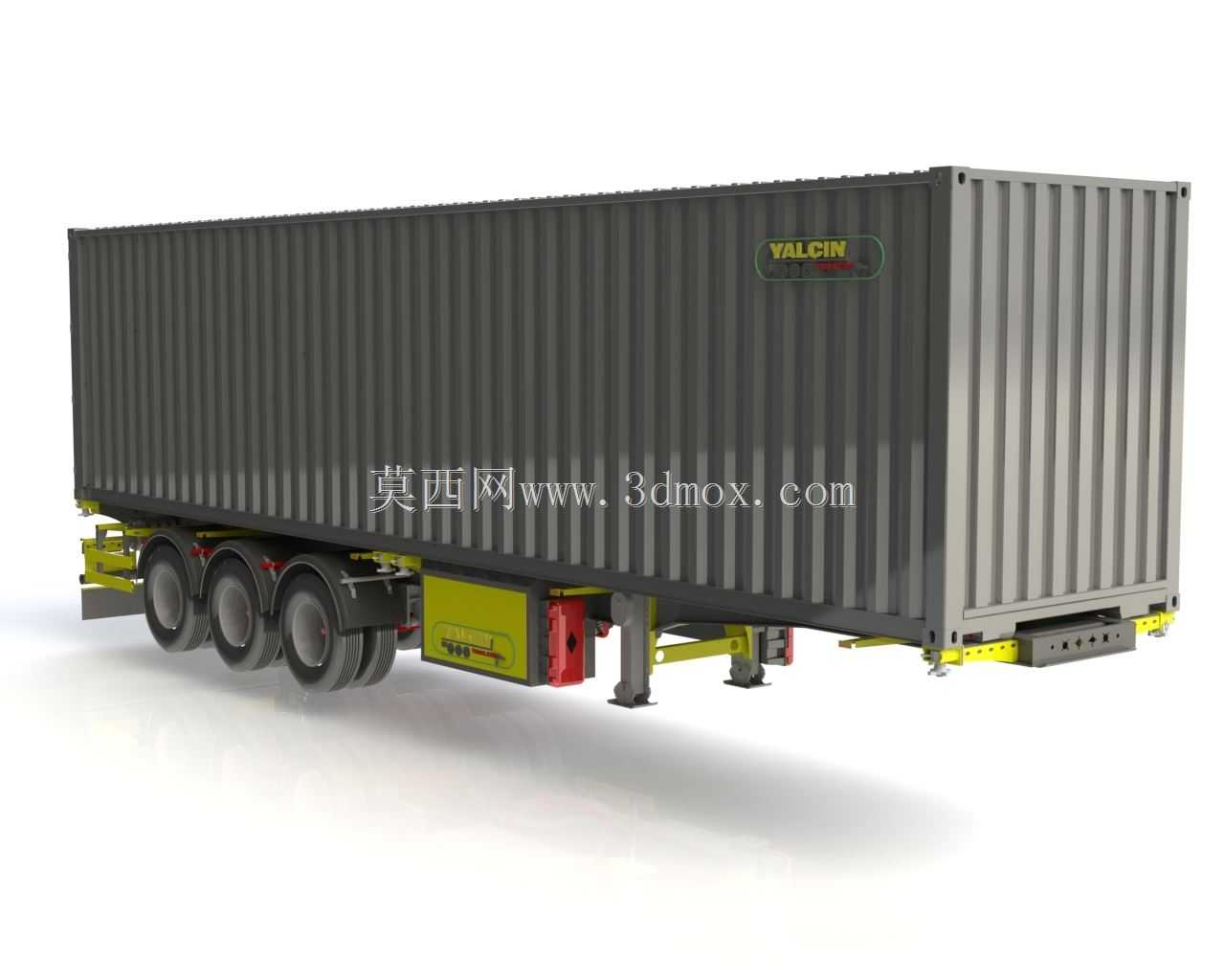

　　还有个容易被忽略的设计细节，就是车架尾部的保险杠和示廓灯布局，完全符合道路安全法规的要求，后悬长度控制在合理区间，转弯时的内轮差和同级别量产车保持一致，做运输路径仿真时能直接用这个模型的转弯半径参数做动线规划，不会出现仿真结果和实际作业偏差过大的问题。工具箱布置在车架侧方两桥之间的位置，拿取随车工具、更换轮胎时操作方便，也不会影响整车的通过性，侧防护栏的高度和间隙都符合安全规范，能避免小型车辆、行人卷入车底的风险。
