KJ66型百牛推力微型涡喷发动机结构

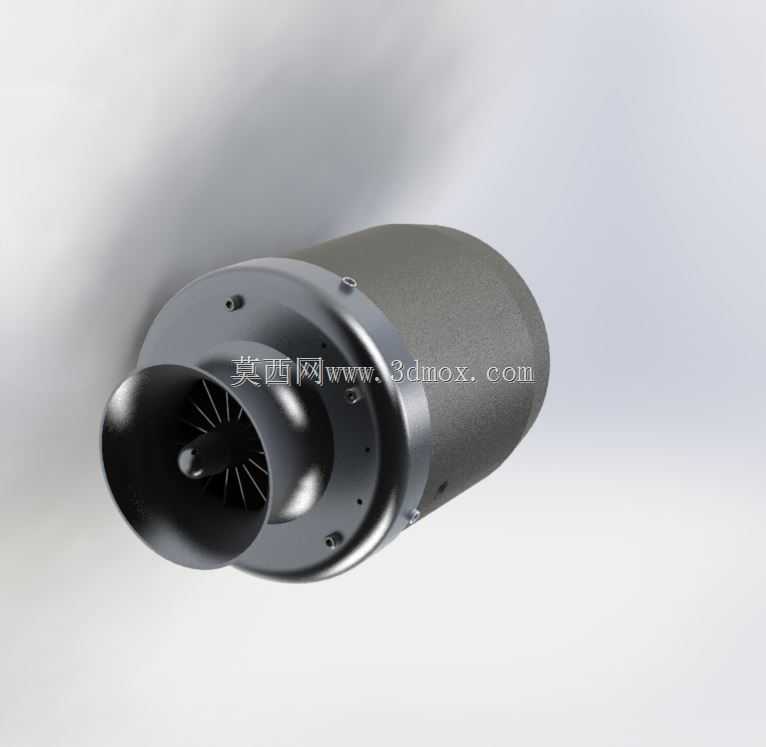

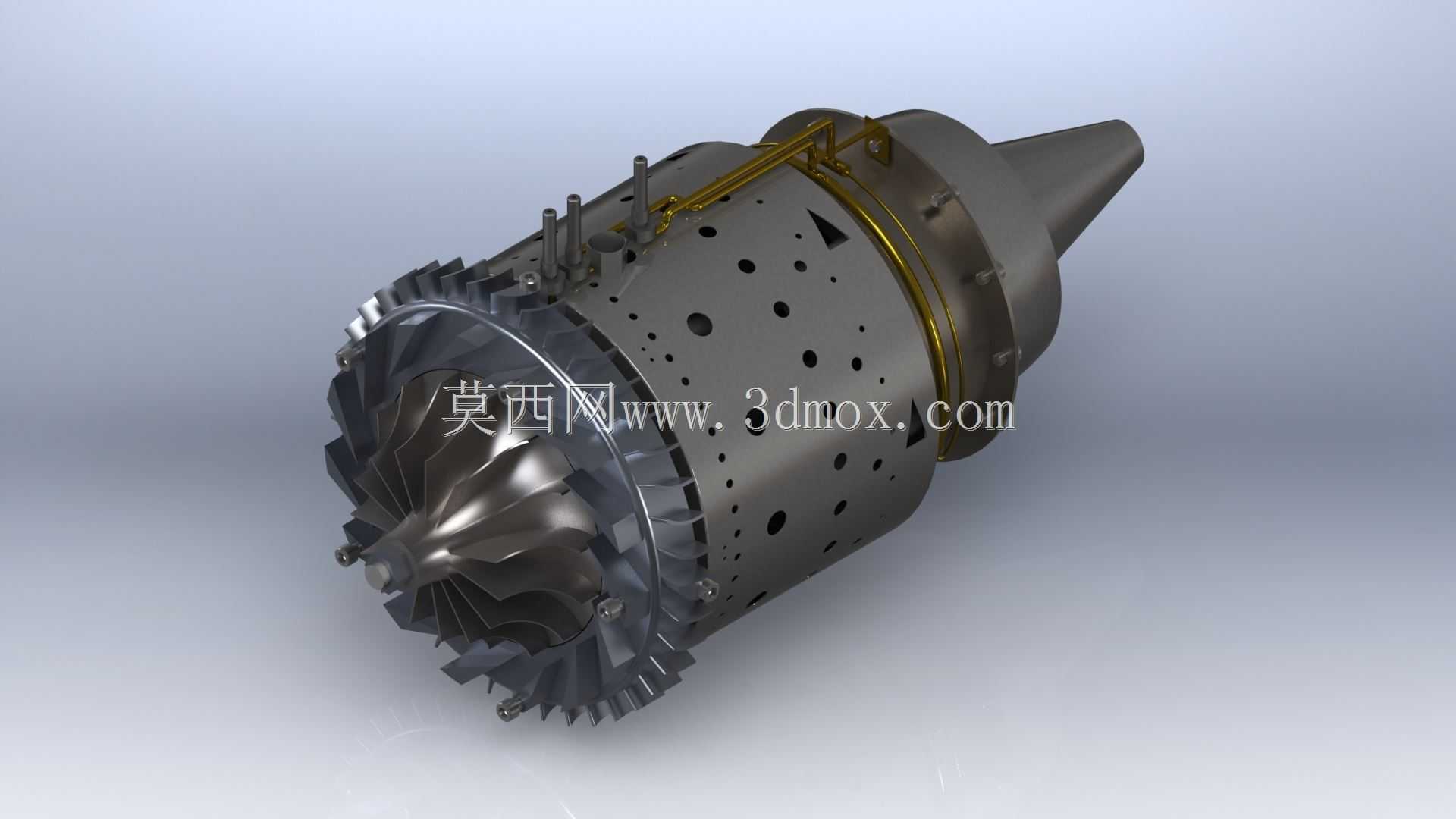

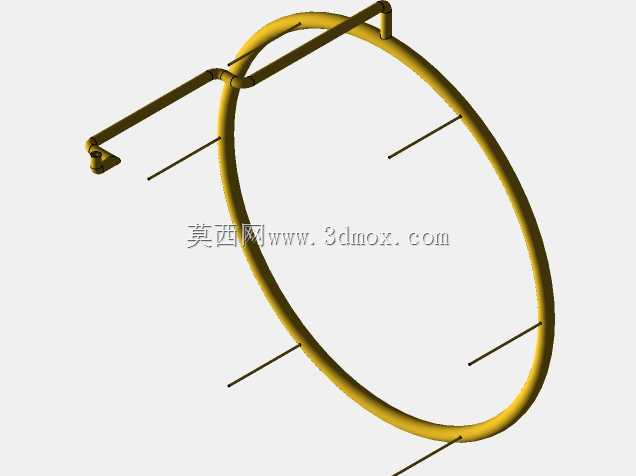

　　这款微型涡喷动力装置，核心推力等级覆盖百牛级区间，最初的设计定位是服务于小型无人飞行器、航模试验平台以及小型航空验证机的动力需求，在消费级航空模型、高校航空航天专业教学试验、小型靶机动力配套场景中有着较高的应用普及率，不少入门级航发改装爱好者也会将其作为微型喷气动力的参考蓝本。从结构布局来看，该动力单元采用单级离心式压气机搭配环形燃烧室、单级轴流涡轮的经典微型涡发布局，压气机端的叶轮采用径向进气设计，叶片型线经过气动优化，能够在高转速工况下快速完成进气压缩，将常压空气加压后送入环形燃烧腔；燃烧室段的壳体上均匀排布多组进气孔与燃油喷嘴安装位，兼顾主燃区进气、补燃区掺混冷却的气流组织需求，外层的环形机匣既承担燃烧室的结构支撑作用，

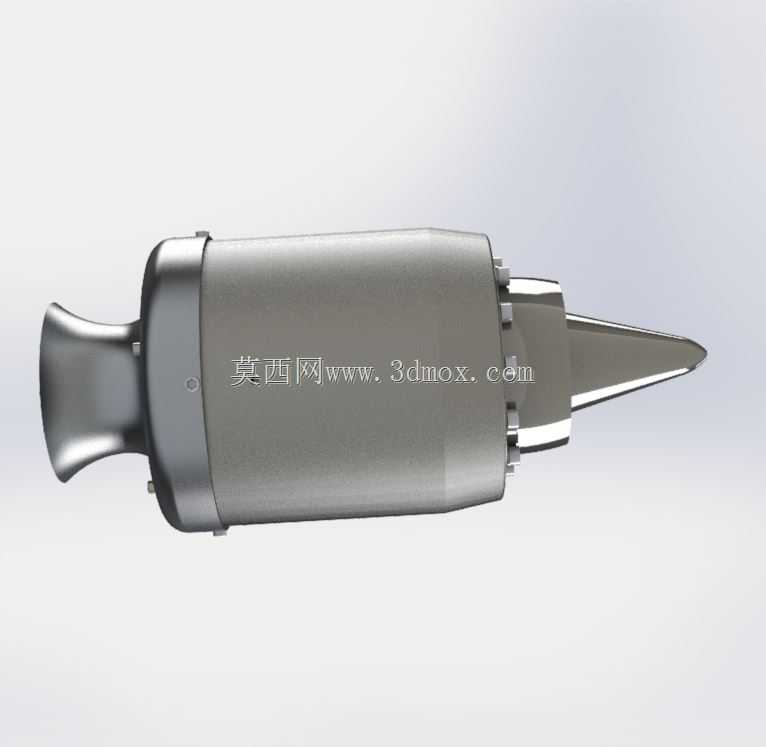

　　也作为气流通道的外壁约束压缩空气的流向，同时表面的开孔设计能够引入少量外部气流完成壁面冷却，避免长时间高负荷工况下机匣过热变形。涡轮端与压气机叶轮同轴布置，高温燃气推动涡轮叶片转动的同时直接驱动压气机完成持续工作，同轴传动的结构省去了复杂的减速机构，大幅压缩了整机的轴向尺寸，也降低了传动环节的功率损耗。尾喷段采用收敛型锥面设计，能够将燃烧后的高温高压燃气加速喷出，将燃气的内能转化为推进动能，尾喷口的直径经过匹配计算，和整机的空气流量、涡轮前温度参数形成匹配，保证推力输出的稳定性。从安装边界来看，整机采用紧凑式圆柱布局，最大外径集中在燃烧室段，进气端压气机壳体、涡轮端尾喷段的直径依次收窄，整机轴向长度控制在较小范围内，

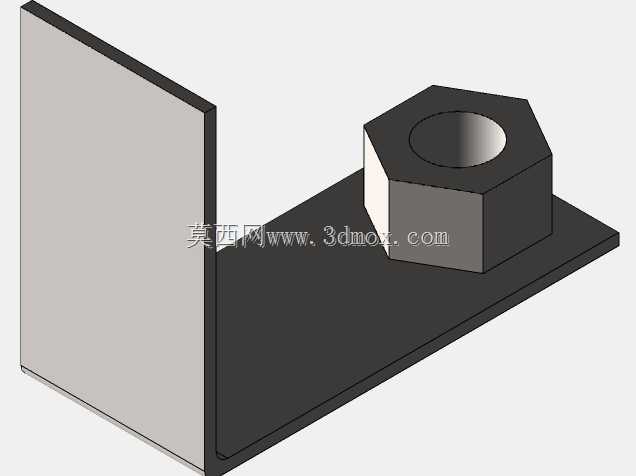

　　安装时可通过机匣上预留的安装凸台完成与飞行器机身的固定，外部预留的燃油管路、启动电机安装位、传感器接口都沿机匣周向排布，不会额外增加整机的径向安装尺寸，适配小型飞行器狭窄的动力舱安装空间。设计过程中，各部件的同轴度公差是核心控制指标，压气机叶轮、涡轮转子与轴承座的配合精度直接影响整机的最高工作转速与运行稳定性，机匣各段的连接采用止口定位加螺栓紧固的方式，既保证装配时的同轴度精度，也能承受高转速下的振动载荷；燃烧室的开孔位置与孔径经过多轮流场仿真调整，保证压缩空气进入燃烧室后能与燃油充分混合，避免出现局部过热、燃烧不完全的问题，同时掺混孔的位置设计能够将出口燃气温度控制在涡轮叶片可承受的范围内，延长涡轮部件的使用寿命。

　　在实际使用场景中，该动力装置可通过调整燃油供给量完成推力大小的线性调节，搭配对应的电子控制单元能够实现稳定的怠速、加速、最大推力工况切换，启动时可通过外置启动电机带动转子达到点火转速，待燃烧室点火成功后涡轮输出功率超过压气机消耗功率，即可脱开启动电机进入自持运转状态。不少结构设计从业者在进行微型航空动力设计时，会参考该机型的结构比例、部件布局逻辑，其紧凑的结构设计思路也可迁移到小型燃气轮机、便携式辅助动力单元的设计中，各部件的连接方式、冷却气流组织方案也能为同类微型旋转动力设备的设计提供参考。
