ULPower UL520iS航空活塞动力装置结构

　　这款水平对置六缸航空活塞动力装置，主要适配轻型运动飞机、自制实验类飞行器以及小型无人机的动力需求，在通用航空的低空作业、飞行训练、私人飞行场景中，能够稳定输出适配的动力参数，满足飞行器在不同海拔、不同气温环境下的爬升、巡航、机动飞行需求。从结构设计来看，采用水平对置的缸体布局，能够有效降低动力装置的整体重心高度，优化飞行器的重心配平空间，相比直列或者V型缸体布局，对置结构的运转平衡性更优，可降低曲轴运转过程中的往复惯性力，减少整机振动传递到机身机架的载荷，提升飞行过程中的动力平顺性，也能延长机身连接结构、机载设备的疲劳寿命。进排气系统的管路走向经过针对性优化，每一组气缸对应的进气歧管长度经过匹配设计，能够保证各缸的进气充量均匀性，

　　避免不同缸体之间出现空燃比偏差过大的问题，兼顾不同转速区间的动力输出响应与燃烧效率；排气歧管采用等长走向的设计思路，能够优化排气脉冲的利用效率，降低排气背压，同时减少排气干涉带来的动力损耗。缸体外部的散热鳍片结构经过排布优化，结合航空飞行过程中的迎面气流，能够实现高效的风冷散热效果，不需要额外设置复杂的水冷管路与散热系统，降低动力装置的整体重量，也减少了冷却系统故障带来的飞行风险，适配轻型飞行器对动力单元自重、可靠性的严苛要求。前端的动力输出法兰采用标准化的安装接口，能够匹配不同规格的螺旋桨减速器、变距螺旋桨机构，安装法兰的定位止口、螺栓孔位经过精度设计，可保证动力输出的同轴度，减少运转过程中的偏磨、振动问题；

　　整机的安装挂点分布在缸体与曲轴箱的强化位置，挂点的位置设计兼顾了不同机型的机架安装空间，能够适配多种轻型飞机的发动机舱布局，安装边界经过紧凑化设计，整体宽度、高度、长度尺寸控制在适配轻型飞机发动机舱的范围内，不会占用过多的机身内部空间，能够为油箱、航电设备预留足够的布置空间。曲轴箱采用分体式强化结构，主轴承座的位置设置有加强筋结构，能够承受高转速运转过程中的曲轴载荷，保证曲轴运转的支撑刚度；缸盖部分的气门机构采用顶置布局，配气机构的传动路径经过简化，降低传动过程中的功率损耗，同时提升配气机构的高速响应能力，适配航空动力高转速持续运转的使用需求。点火系统、燃油喷射系统的部件采用集成化布置，安装在缸体上部的防护区域，

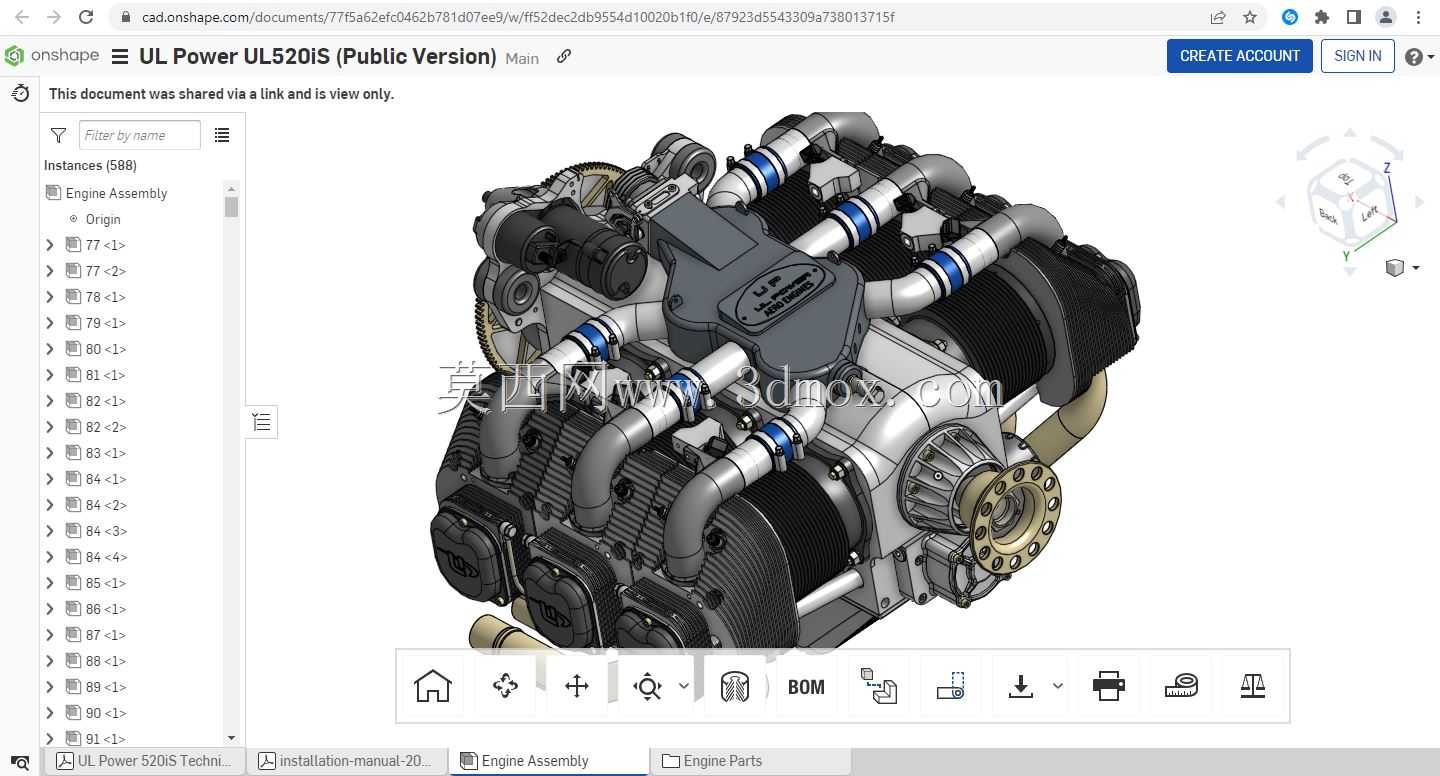

　　能够减少飞行过程中气流、雨水、温差对电控部件的影响，各传感器的安装位置经过优化，能够精准采集缸体温度、进气压力、曲轴转速等运行参数，为动力控制单元提供准确的信号输入，保证不同飞行工况下的动力输出稳定性。整机的外部管路、线束都采用沿缸体贴合布置的设计，通过专用的固定卡扣进行限位，避免飞行过程中出现管路晃动、线束磨损的问题，所有的外接燃油接口、电气接口都采用航空级的密封连接形式，能够在高空低气压、温差变化大的环境下保证连接可靠性，避免出现燃油渗漏、电气接触不良的故障。在实际选型适配过程中，设计人员可以依托该三维结构核对发动机舱的空间干涉情况，提前调整机架挂点的位置、进排气系统的走向、散热导流罩的外形，不需要反复进行实物试装，能够大幅缩短轻型飞机动力系统的适配开发周期，也能在设计阶段提前排查安装干涉、维护空间不足的问题，比如火花塞的拆装空间、机油滤芯的更换位置、传感器的检修通道，都可以在三维模型中进行模拟验证，保证后续实物装机后的维护可达性。
