内燃机核心部件活塞高精度三维建模

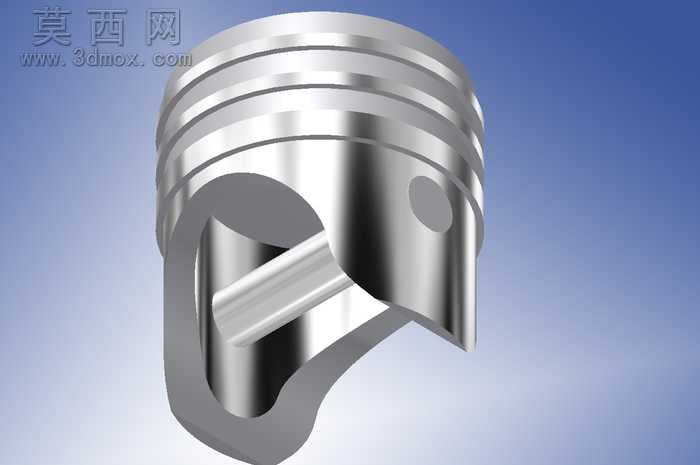

本作品为内燃机核心往复运动部件活塞的三维参数化建模成果，建模过程以真实车用活塞的工程设计逻辑为核心依据，首先梳理活塞的功能结构分区：顶部为承受燃气高温高压的燃烧室配合面，头部设置多道环槽用于安装气环与油环，实现燃烧室密封与缸壁润滑油调控功能，裙部为导向承载结构，销座区域用于连接活塞销传递动力。建模阶段采用自顶向下的参数化设计思路，先绘制活塞的轴向截面轮廓草图，对顶部过渡圆角、环槽截面尺寸、裙部型线、销座加强筋轮廓等关键结构进行全尺寸约束，通过回转特征生成活塞基础基体，再依次切除环槽、加工销孔、添加销座处的卸载凹坑与轻量化结构，所有特征的尺寸参数均参考成熟内燃机活塞的设计规范，保证各结构的比例协调与功能合理性。材质与渲染阶段，针对活塞的铝合金基材属性，调整金属材质的反射率、粗糙度与环境贴图参数，还原机加工后活塞表面的金属光泽与细腻质感，对环槽、销孔等加工面设置略高的反光度，区分非加工面的哑光质感，背景采用渐变蓝调突出金属部件的轮廓层次，渲染时开启环境光遮蔽效果，强化活塞环槽、销座连接位置的结构立体感，清晰展现各部分的衔接关系。模型结构完整还原了活塞的功能细节：头部环槽的间距、深度符合活塞环的安装尺寸要求，销孔与活塞本体的过渡位置设置了合理的加强结构，避免应力集中，裙部的型线设计考虑了热膨胀后的配合间隙，整体模型无碎面、无几何错误，可直接用于装配仿真、运动学分析或教学演示场景，能够直观展现活塞作为内燃机“心脏”部件的结构特征与工作逻辑，帮助理解内燃机动力传递过程中活塞的往复运动原理与各结构的功能作用。
