S型多弯道链板输送线结构设计

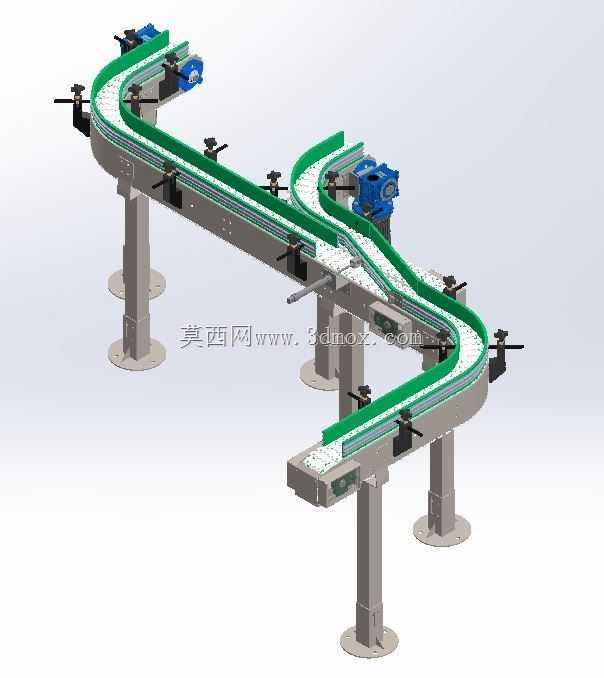

　　这套S型多弯道链板输送结构，主要面向车间内受限空间的物料转序场景设计，常见于食品包装、日化产品组装、小型零部件加工产线中，用来在存在设备排布障碍、需要转向衔接不同工序工位的布局下，完成工件的平稳连续输送，避免直线输送占用过多厂房横向空间，也省去多段直线输送加转向机构的冗余配置。整套设备采用立式支腿落地安装，支腿底部带圆形安装法兰盘，可通过膨胀螺栓直接固定在水泥地坪上，安装时可根据现场地面平整度微调支腿高度，保证输送面整体水平无倾斜，避免输送过程中工件出现滑移偏位。输送面采用平顶链板结构，链板表面平整光滑，摩擦力适中，既可以输送盒装、袋装的规整包装物料，也能承载小型硬质工件，不会出现卡料、刮伤工件表面的问题。

　　弯道段两侧设置了可调式侧挡导向机构，挡条通过T型螺栓固定在输送架侧边的安装槽内，可根据输送物料的实际宽度调整两侧挡条的间距，适配不同尺寸规格的工件输送需求，防止物料在弯道离心力作用下脱离输送面。驱动单元采用侧装式减速电机布置在输送段的端部位置，电机输出轴通过链轮直接与输送链板啮合传动，传动路径短，传动效率高，同时侧装的布局不会占用输送线上下方的空间，方便后期对驱动部分做维护保养，也避免输送物料掉落砸碰驱动组件。整套输送线的转弯半径经过优化设计，弯道处链板运行顺畅无卡滞，不会出现链板跳齿、异响的问题，输送速度可根据前端产线的节拍做适配调整，常规工况下运行速度控制在每分钟8米到20米区间，可匹配多数轻工制造、机加工小件的转序节奏。

　　架体部分采用标准化铝型材与钣金件组合搭建，整体刚性充足，长时间满负载运行不会出现架体变形、输送面下沉的问题，各段架体之间通过螺栓拼接，现场安装时不需要做大量焊接作业，拆装调整都很方便。在输送线的进出料端，可直接对接其他生产设备的出料口或者人工操作台，不需要额外做过渡衔接结构，能快速嵌入现有产线布局中，替代传统的人工周转或者多段直线输送组合方案，减少产线的占地面积，同时降低物料转序过程中的人工搬运强度，提升整线的连续运行效率。设计过程中充分考虑了日常维护的便利性，链板部分可快速拆卸更换，侧挡条、驱动链轮等易损件都采用通用标准件，后期更换不需要定制特殊配件，能大幅降低设备的运维成本。
