立式料斗提升弯轨塑料输送装置结构

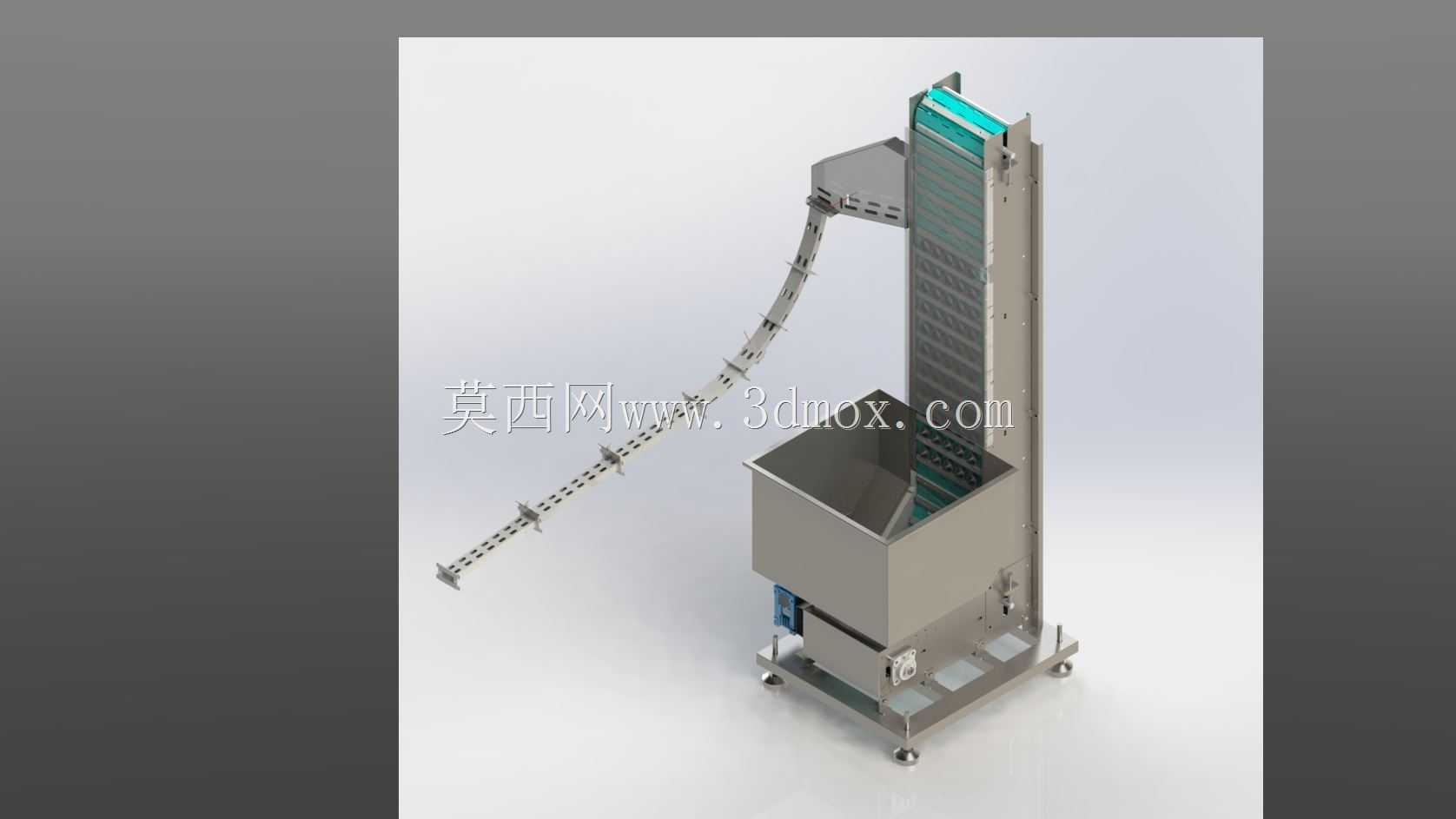

　　这套输送结构主要面向小尺寸塑料件、零散五金件的产线衔接上料场景，常见于注塑机出料端对接后续分拣、包装工位的作业环节，可替代传统人工接料、周转的低效模式，适配连续化生产的节拍要求。设备底部采用带脚轮的方管焊接机架，整体占地边界控制在长800mm、宽600mm范围内，无需预埋固定螺栓，可根据产线布局灵活调整摆放位置，脚轮带锁止结构，定位后可锁定避免作业时移位。下部的集料斗采用斜壁收口设计，内壁做光滑过渡处理，避免零散工件在斗内堆积卡滞，斗体底部预留100mm的检修间隙，方便日常清理残留物料、排查卡料故障。垂直提升段采用模块化链板结构，链板上带等距分布的挡料格，可将集料斗内的零散工件逐格承托向上输送，

　　提升段总高度可根据对接工位的进料高度调整，常规适配1200mm-1800mm的工位进料高度，链板运行速度可通过驱动端的调速机构在0.1m/s-0.5m/s区间调节，匹配不同产线的上料节拍需求。顶部出料端衔接弧形弯轨输送段，弯轨曲率经过反复校核，确保工件在转向输送过程中不会出现卡滞、掉落问题，弯轨末端可直接对接振动盘、分拣槽或者包装机进料口，实现物料从低位集料到高位工位的连续输送。设计过程中重点考量了易维护性，链板段采用快拆式侧封板结构，无需拆解整体机架即可完成链板更换、卡料清理作业；驱动单元布置在提升段顶部，与物料输送区域做物理隔离，避免物料碎屑进入传动部件造成磨损；所有与物料接触的表面均做圆角过渡处理，防止刮伤塑料工件表面。

　　弯轨段采用分段式法兰连接结构，可根据现场安装空间调整弯轨的延伸方向与长度，适配不同走向的产线布局需求，机架底部预留的安装孔位可兼容加装振动电机的拓展需求，针对流动性较差的物料，可通过加装振动辅助装置避免集料斗内物料架桥。整套结构的受力点均做加强筋处理，垂直提升段的导轨采用耐磨型材制作，长期运行下的形变误差控制在0.5mm/m以内，保证链板运行的平稳性，避免运行过程中出现跳齿、跑偏问题。
