Flexlink柔性转弯输送链线体结构

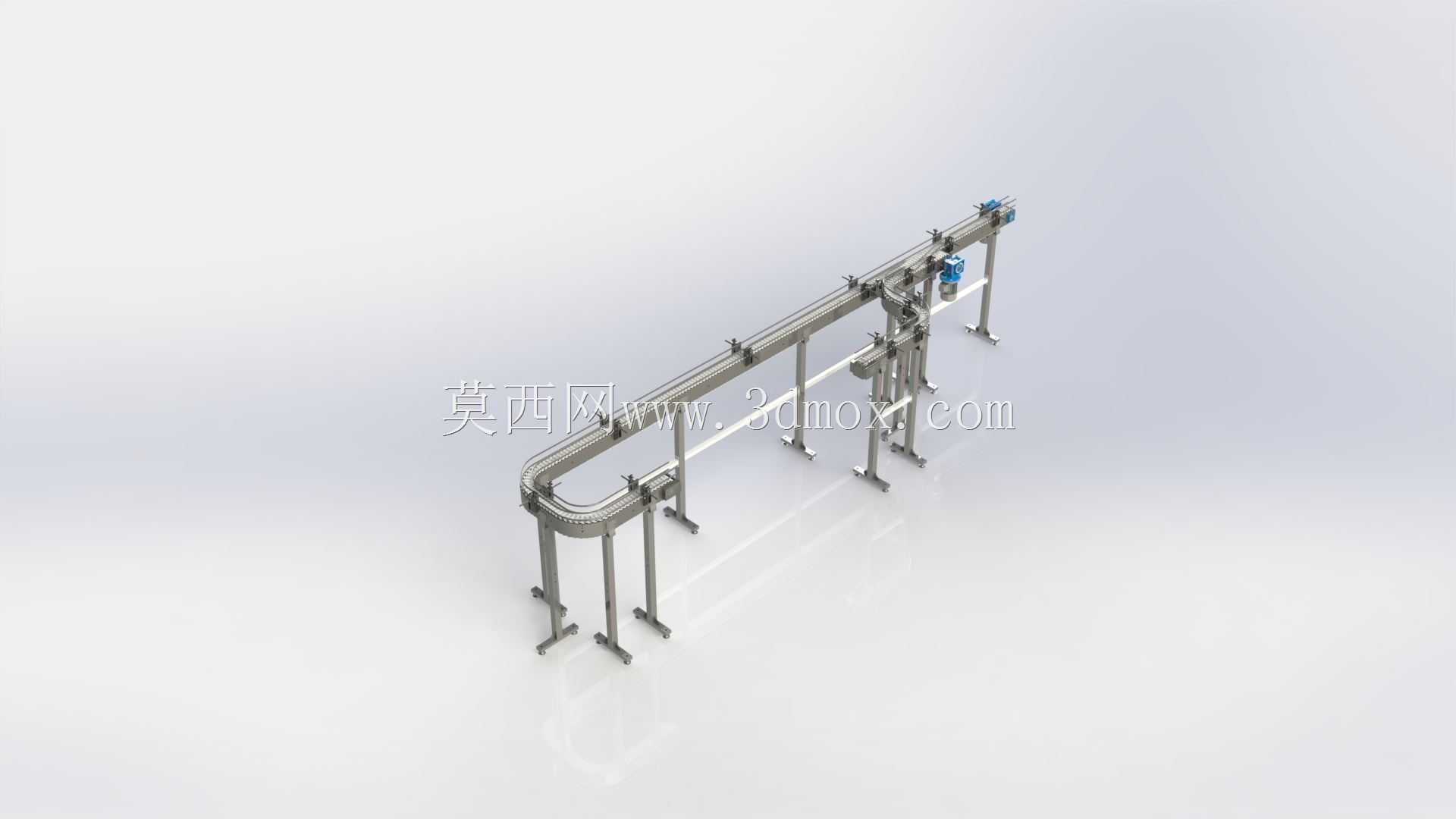

　　这套线体以柔性链板输送为核心，整体呈长距离水平布置，并在一端设置90度左右的转弯段，用于在有限车间空间内改变物料流向。线体主体由输送梁、链板、驱动单元、张紧结构、转弯导轨、支撑腿和地脚调节件组成，适合电子小件、包装件、塑料盒、瓶装件或轻型工装托盘的连续转运。与传统固定皮带线相比，柔性链输送结构更强调模块化拼接，直线段、弯段、驱动段和回程段可以按照产线路径组合，后期调整工位布局时不必整体报废，能够通过增减梁段和支撑点完成改线。

　　从实际布置看，输送梁沿物料前进方向架空安装，下方采用多组独立支腿承载。支腿并非简单等距排列，而是在转弯入口、驱动附近和长跨距位置进行加密，以抵消链板牵引时产生的侧向力和扭转力矩。支腿底部设置可调地脚，用于补偿地面不平带来的高度差，安装时先按主线标高拉通基准线，再逐点调整地脚，使输送面在直线段保持水平，在弯段保持导轨过渡平顺。若现场对接包装机、贴标机或检测工位，支腿位置还需要避开人员通道和设备检修门，不能只按模型默认间距落地。

　　转弯段是该结构的设计重点。柔性链在弯道中通过导轨约束链板方向，使链条沿弧形梁连续通过。弯段半径不能过小，否则链板侧边挤压增大，牵引阻力和磨损都会明显上升；半径过大则占用空间，降低车间布局紧凑性。设计时需要结合物料宽度、链板宽度和单件重量校核转弯通过性，尤其要注意工件在弯段的外摆量。宽度较大的托盘经过弯道时，外侧轨迹会超出直线输送边界，若两侧护栏或工位间距按直线宽度预留，容易出现刮蹭和卡滞。

　　驱动端通常布置在线体一端或载荷较有利的位置，通过链轮或驱动头带动链板循环运行。张紧结构用于补偿链条磨损、温度变化和装配误差，张紧量过小会造成链板跳齿或回程松脱，张紧量过大则会增加导轨摩擦和驱动负载。对于这种带转弯的长梁线，牵引阻力不仅来自物料与输送面的摩擦，还包括弯段链条侧向摩擦、导轨导向摩擦以及多组支撑梁的累积阻力，因此驱动选型不能只按直线长度估算，应把弯段数量、输送速度、工件重量和启停工况纳入校核。

　　梁体截面承担链板导向和整机刚度两项任务。上部形成链板运行通道，下部或侧部容纳回程链，护栏安装槽沿梁体外侧布置，方便根据工件尺寸调整导向宽度。模型中支撑腿与梁体之间通过连接件固定，连接位置应尽量靠近载荷传递路径，避免梁体在跨中形成过大挠度。长距离线体若支撑跨距过大，输送面会出现可见起伏，工件在高速运行时容易产生位移，轻型散件还可能因振动翻面。实际工程中可在驱动端、弯段和重载工位附近增加斜撑或双立柱，提高整体稳定性。

　　该类输送链常用于自动化生产线的工序衔接，例如包装后段向封箱、称重、贴标、分拣工位送料，或装配线中在人工工位与自动工位之间传递小型工件。它的优势在于输送面清洁、运行噪声低、线路布置灵活，能够围绕设备、立柱和安全通道形成水平绕行。对于需要多层输送或高差提升的场景，也可以在同一模块化系统基础上加入爬坡段、夹持段或合并分流段，但本模型主要体现水平直线加转弯的基础布局。

　　安装边界方面，线体长度方向需要预留驱动端维护空间，尤其驱动头、张紧座和链条接头处不能被其他设备紧贴。转弯外侧应预留工件外摆和护栏调节距离，内侧则需保证支腿、梁体与地面设备不干涉。高度方向除输送面标高外，还要考虑底部回程链、支腿调节行程、地脚厚度以及工件上方护栏高度。若工件重心较高，护栏应在弯段和入口处连续设置，并在汇入工位前做收口导向，减少工件偏置后与导轨硬碰撞。

　　建模时应重点表达链板连续循环关系、弯段导轨包络、支腿定位和驱动端连接，不必把所有小标准件都做成独立明细，但关键配合位置要清楚：链板与梁体导向槽之间保留运动间隙，护栏与工件之间保留通过间隙，支腿与地面之间保留调节余量。结构评审时可沿物料路径走查一遍，检查直线送进、弯段导向、驱动牵引、回程张紧和维护拆装是否闭合，这样模型才能直接服务于方案布局和后续详细设计。
