带日内瓦机构的杯装灌装搬运生产线设备

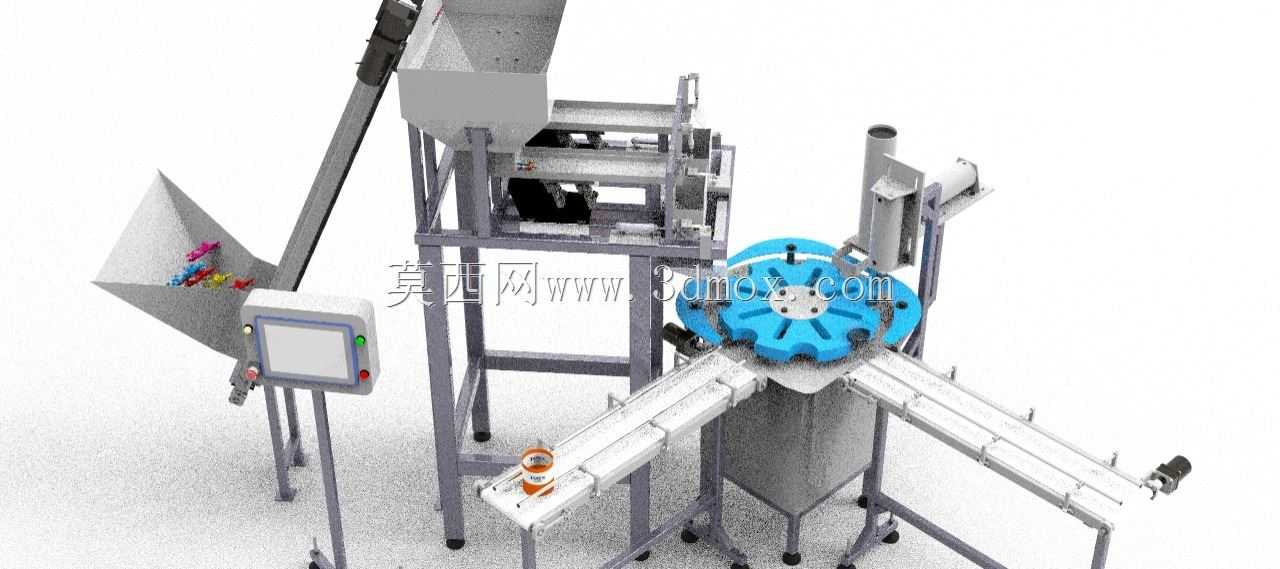

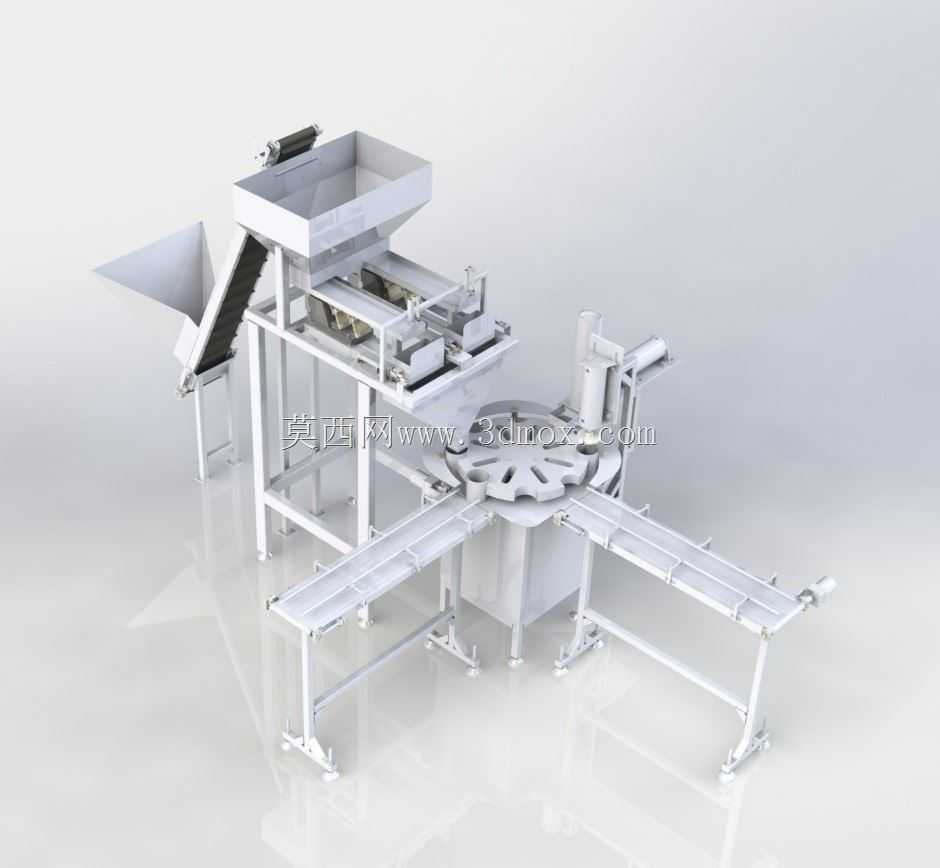

　　这套设备主要面向食品、日化行业的杯装产品量产场景，可完成空杯上料、定量灌装、工位转序、成品输出的全流程连续作业，适配果冻、酸奶、酱料、小型日化膏体等杯装封装前的工序衔接，在中小型包装车间的连续生产线上可直接对接后端封膜、装箱设备，减少人工转序的磕碰污染与效率损耗。设备整体采用框架式方管焊接机架作为承载主体，底部配置可调脚杯，安装时可根据车间地面平整度调整水平，整机占地长度约4.2米、宽度约2.8米、高度约2.6米，安装时需预留周边0.8米的操作维护通道，进料端对接上游理杯机或人工上料台，出料端可直接衔接皮带输送线流向后续工序。设计上采用日内瓦机构作为回转工位的核心传动部件，相比普通凸轮分割器，该机构在多工位间歇转位时冲击更小，

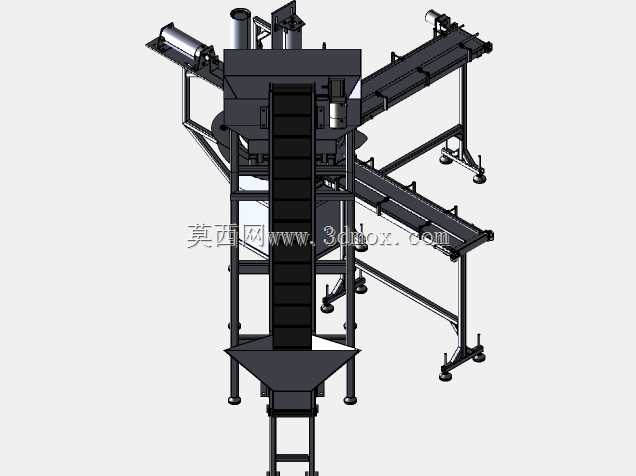

　　定位精度可控制在±0.2mm以内，能保证灌装头与杯体的对位准确度，避免灌装时物料洒漏污染设备与杯体外壁。上料部分采用倾斜式皮带提升料斗结构，可将待灌装物料从低位料仓匀速提升至灌装暂存仓，料斗侧壁设置观察窗与余量检测位，方便生产过程中实时补料，避免断料空转。灌装工位配置多组定量灌装阀，可根据杯体容量调整单次灌装量，适配50-500ml区间的不同规格杯型，换型时仅需调整灌装阀行程与回转工位的杯座夹具即可，无需大规模拆解结构。两侧的槽式输送机分别承担空杯输入与成品输出功能，输送机侧边设置导向挡条，可根据杯体直径调整挡条间距，保证杯体输送过程中不偏移、不倾倒。整体结构的受力件均做了加强筋设计，高速运行时机架振幅控制在0.1mm以内，

　　避免长时间运行出现焊缝开裂或紧固件松动问题，所有与物料接触的部件均采用快拆结构设计，日常清洁维护时无需专用工具即可快速拆解清洗，符合食品级生产的卫生要求。电气走线全部内置在机架方管内腔，外侧仅预留操作按钮与检修接口，避免生产过程中物料泼溅损坏线路，同时减少车间清洁时的卫生死角。
