机器人托盘堆垛及自动包装产线设计

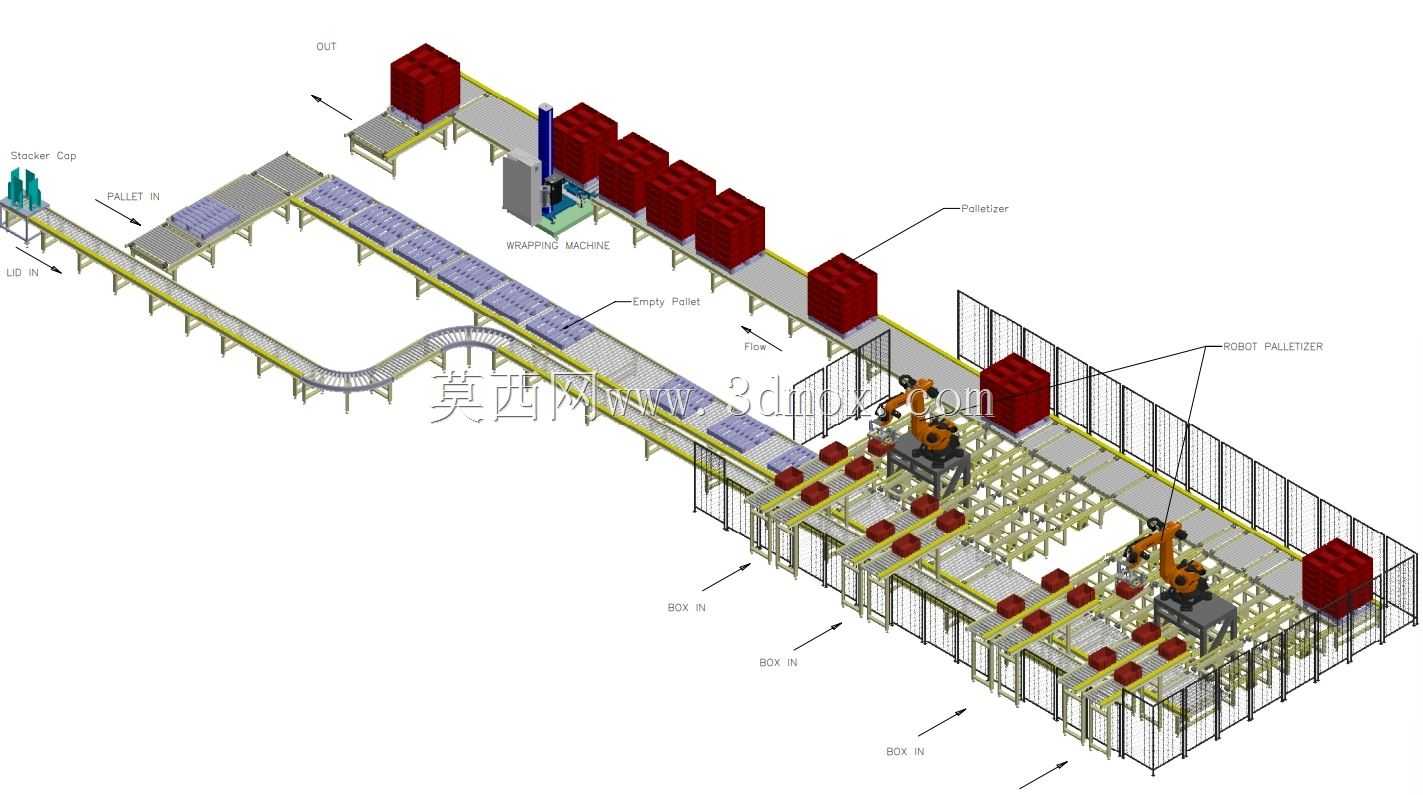

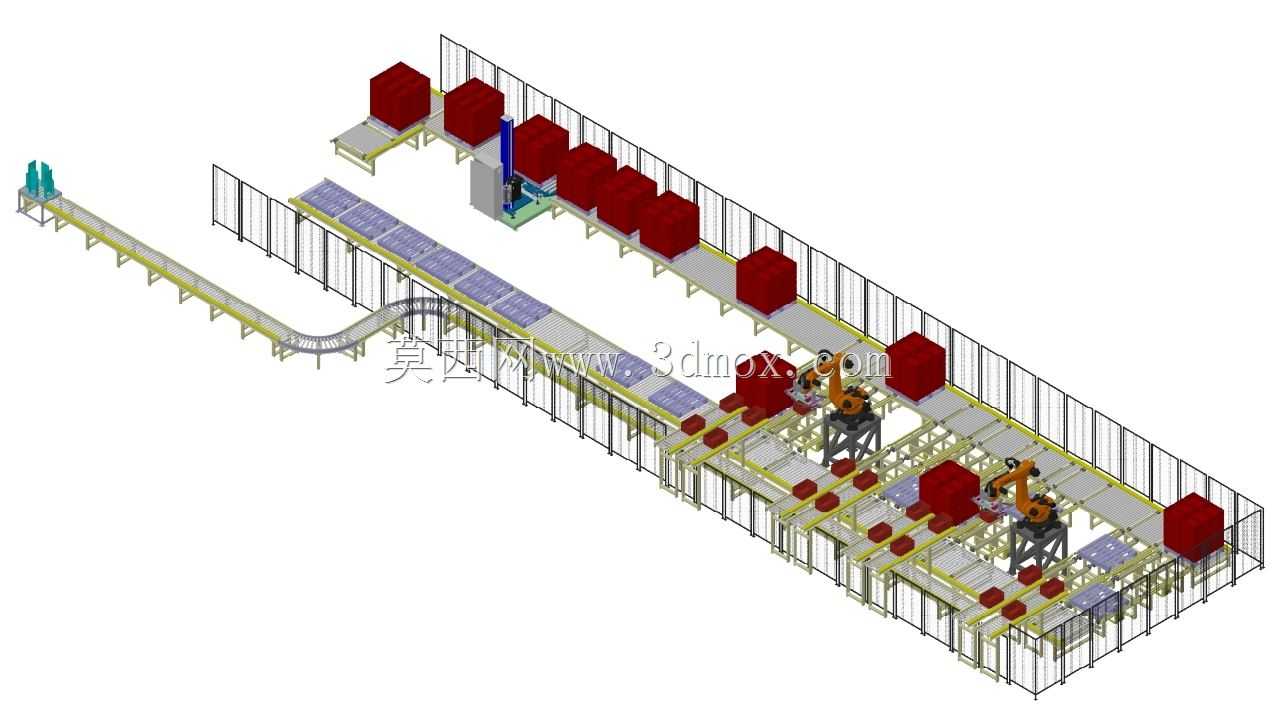

　　这套产线方案主要面向快消、汽配、电子元器件等行业的成品后段包装工序，解决人工堆垛效率低、码垛规整度差、重复搬运劳动强度大的实际生产痛点，可直接对接前端装箱、封箱工位的出料端，完成从成品箱输送、转向分流、机器人抓取堆垛到整垛输出的全流程无人化作业。从布局设计来看，方案采用环线输送结合双工位堆垛的架构，进料段设置多段差速输送线，配合导向挡边实现箱体的自动居中与间距调整，转弯段采用弯道专用输送结构，避免箱体在转向过程中出现卡滞、偏移，线体旁预留的检测位可加装光电传感器，实现箱体到位、缺件、姿态异常的实时检测，异常件可通过旁侧剔除工位自动分流，避免流入堆垛工位造成设备碰撞。堆垛区域采用安全围栏做物理隔离，围栏预留检修门与安全联锁接口，

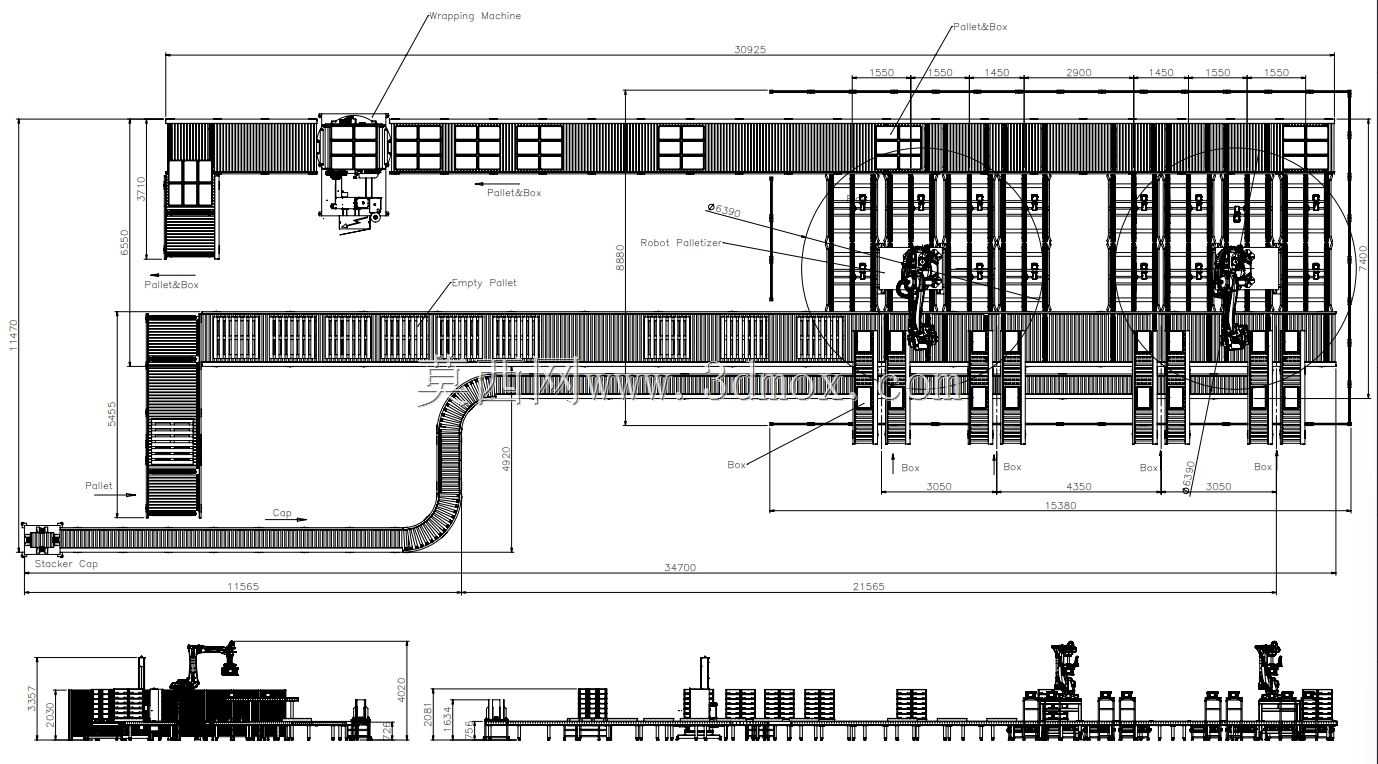

　　人员进入作业区域时设备可自动触发停机，两个工业机器人工位分别对应不同的托盘缓存位，可兼容两种规格托盘的同步堆垛作业，机器人末端采用夹爪式执行器，可根据箱体尺寸调整夹持行程，抓取过程中设置柔性缓冲结构，避免夹损纸箱表面。托盘供给部分设计了自动上料机构，可堆叠存放10-12个空托盘，逐张自动分离输送至堆垛工位，无需人工频繁补料，整垛堆垛完成后，通过输送线自动流转至包膜工位完成缠绕包装，最终由出料段输出至叉车接驳位。设计过程中充分考虑了车间安装边界，整体线体沿车间立柱侧排布，主输送线高度控制在750mm，符合人工辅助操作的 ergonomic 要求，堆垛区域净空高度预留4.2米，满足机器人最大举升行程的安全距离，线体支脚采用可调式结构，可适应车间地面±30mm的高度差，各模块之间采用快拆式连接结构，方便后期根据产能需求做线体扩展或工位调整，所有气动、电控元件的安装位都预留了检修空间，日常维护时无需拆解主体结构即可完成元件更换。
