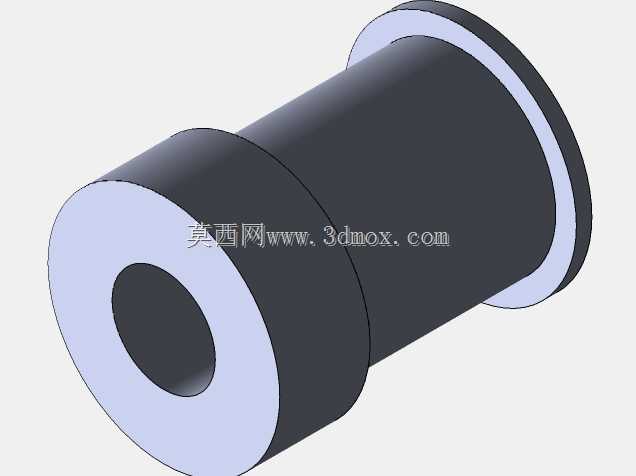

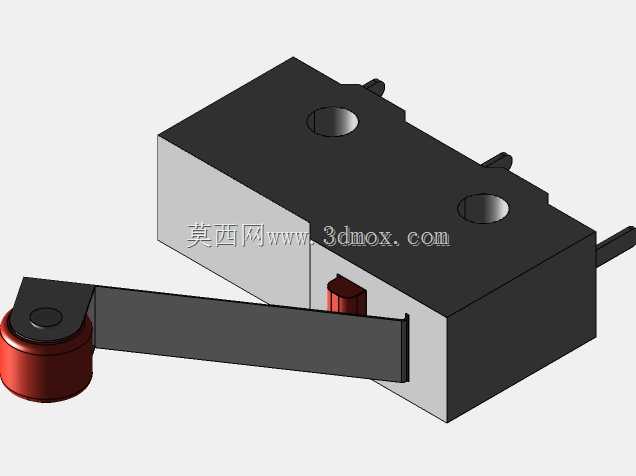

大行程龙门式数控板材雕刻加工设备

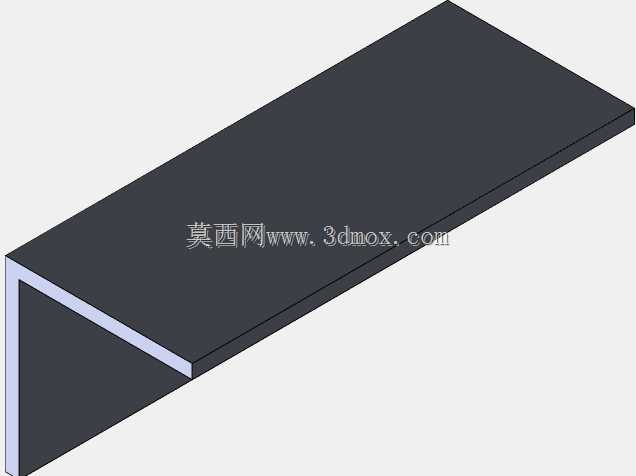

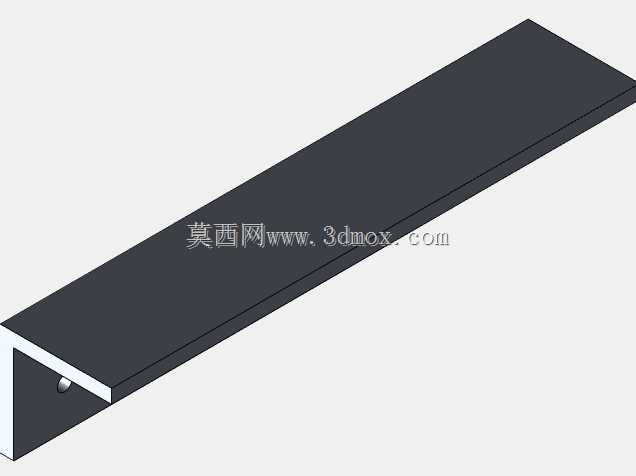

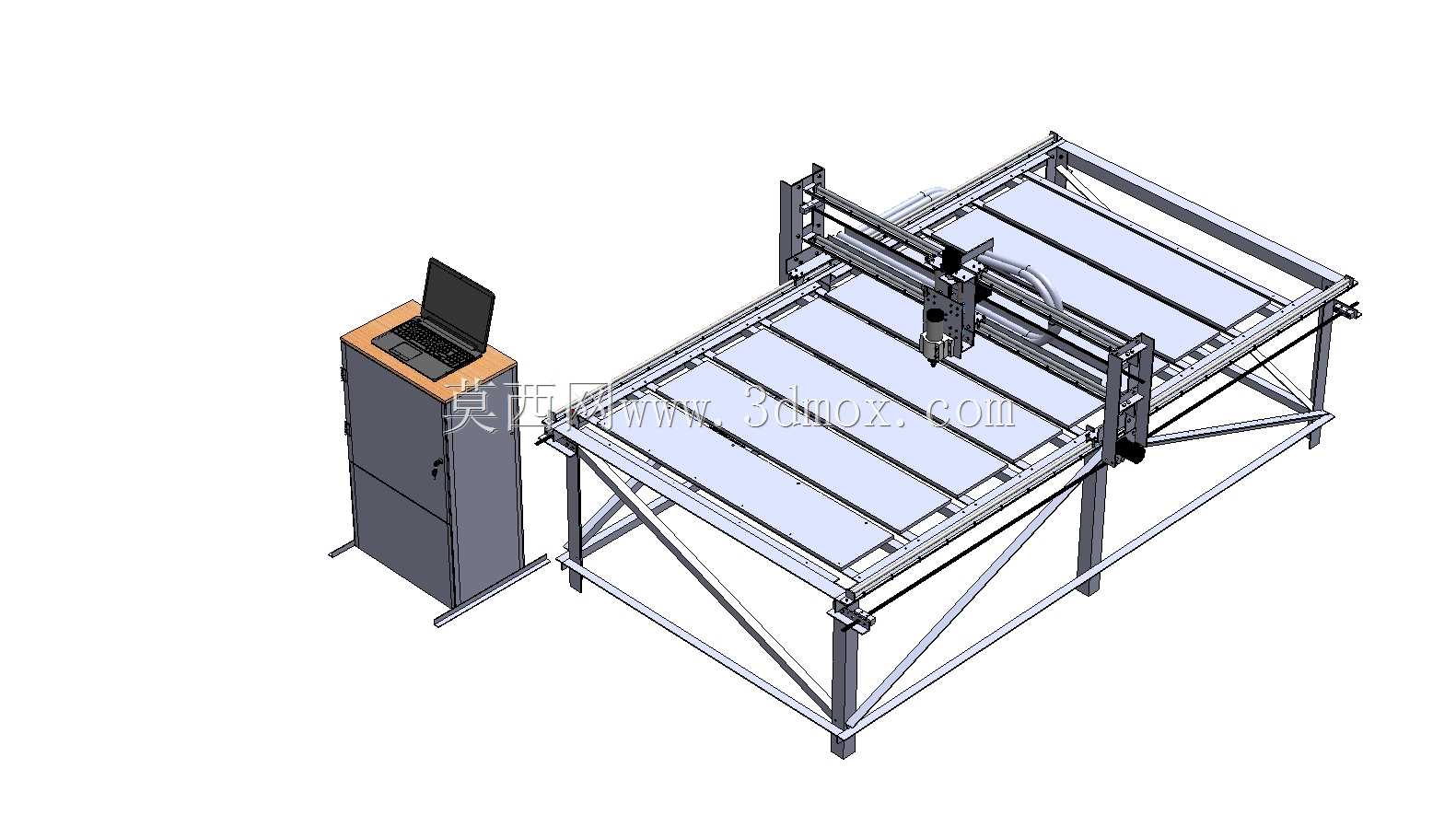

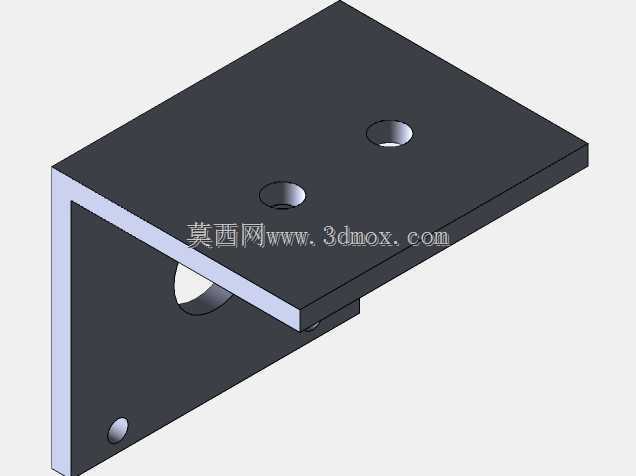

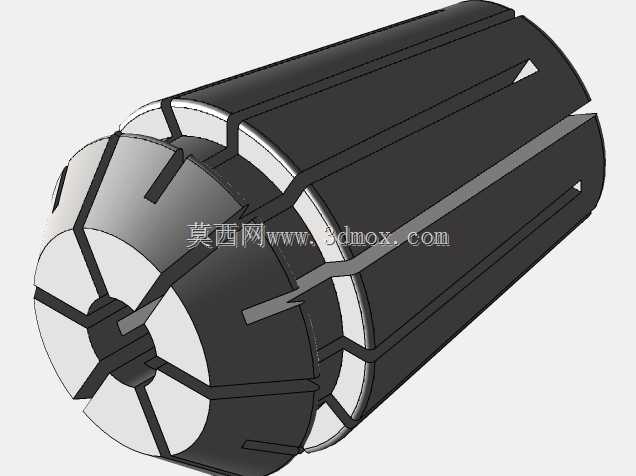

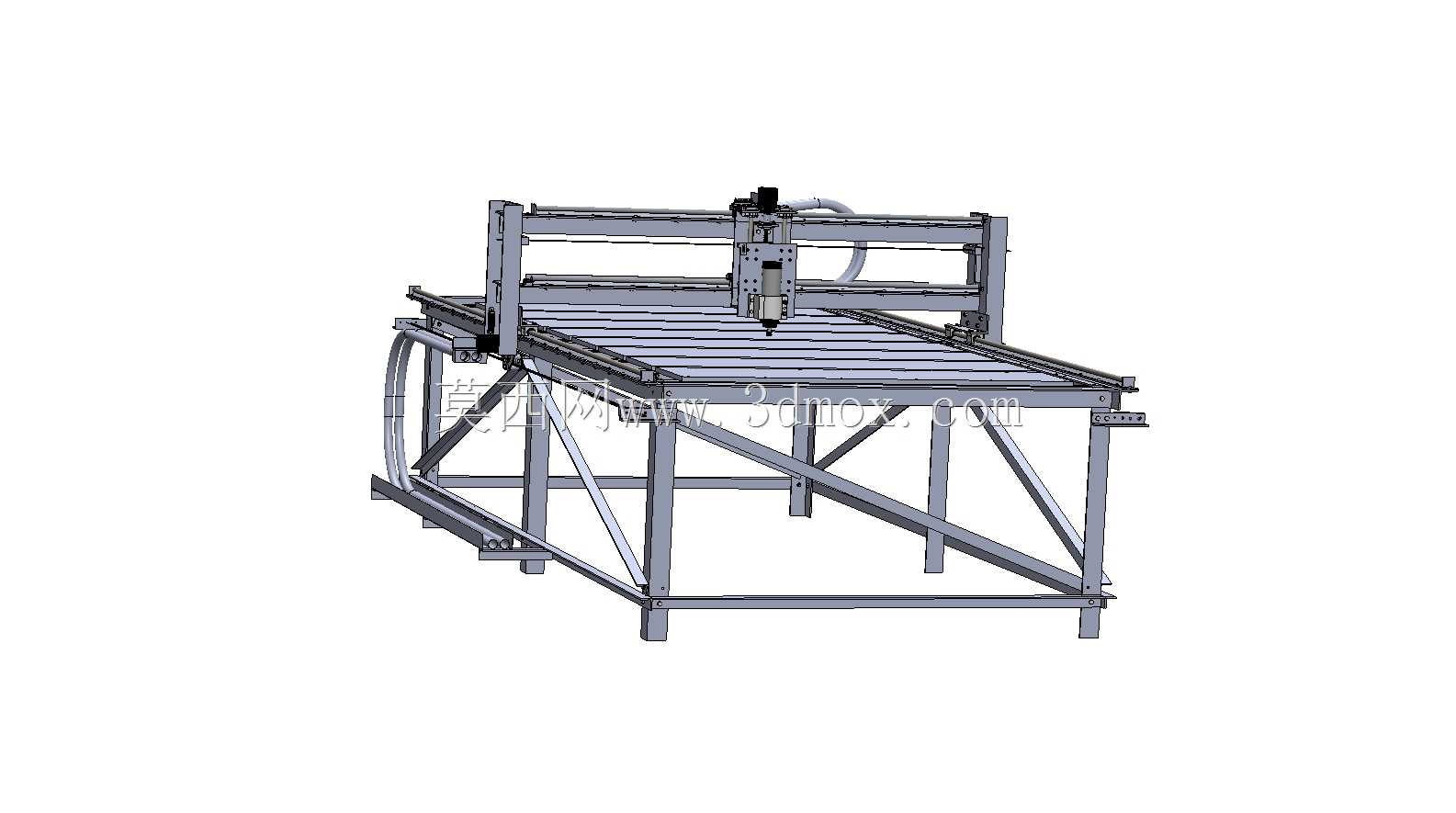

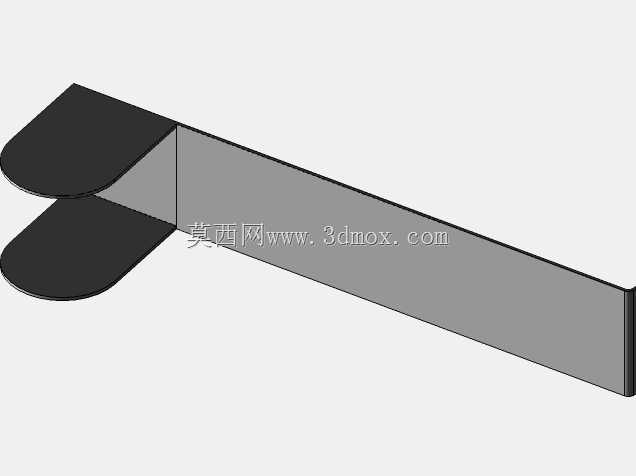

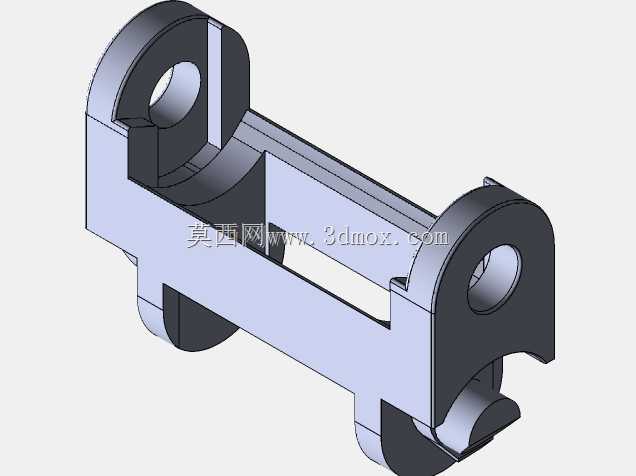

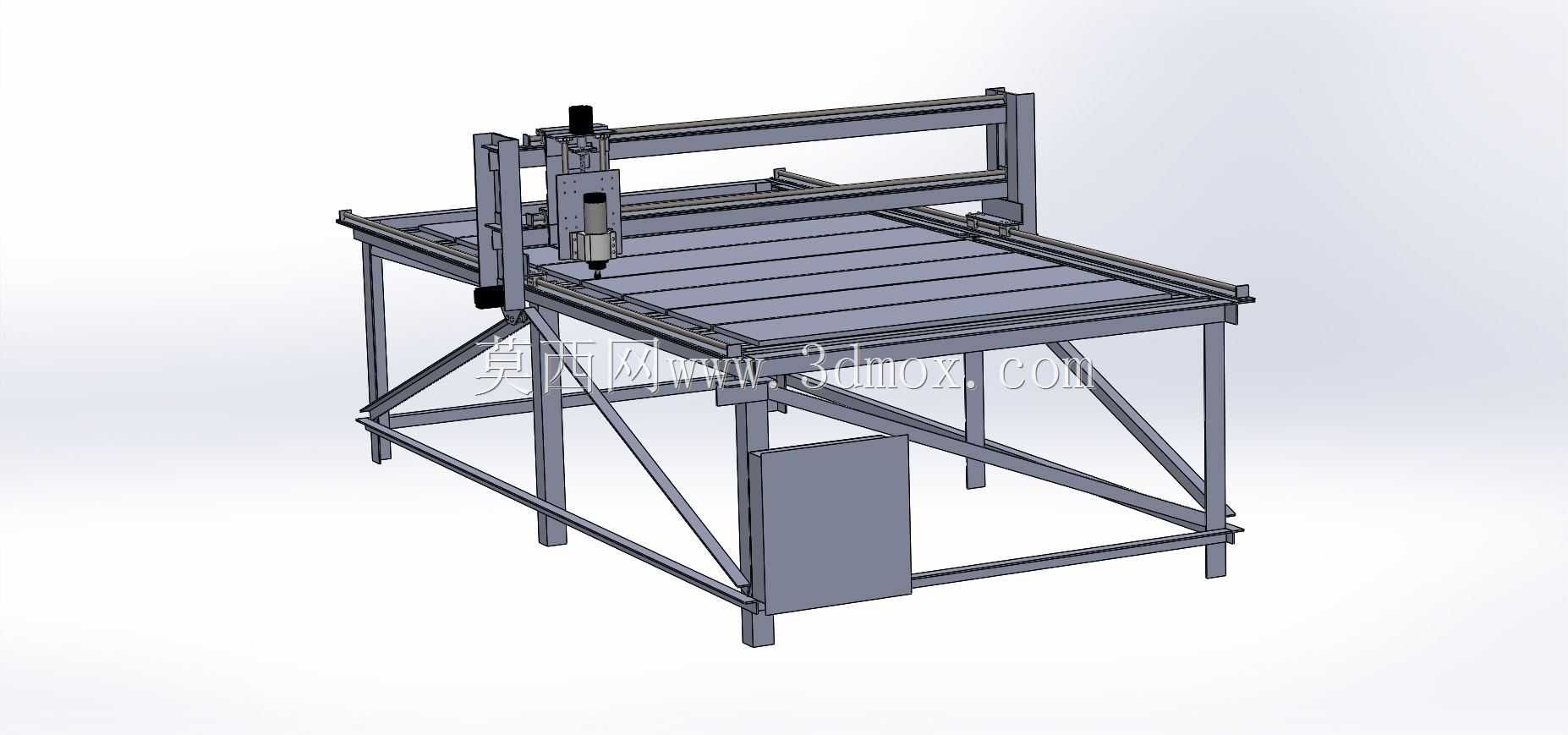

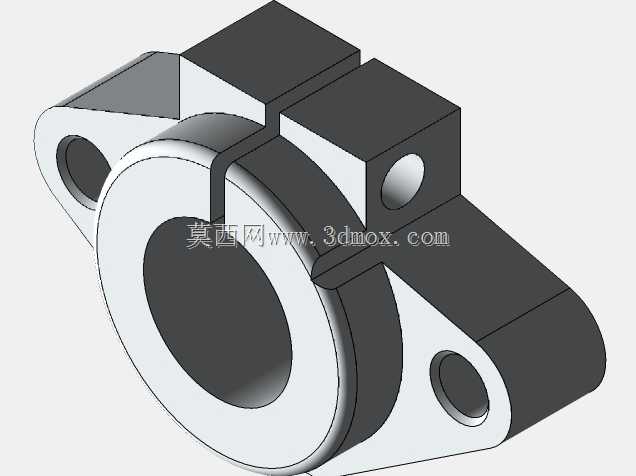

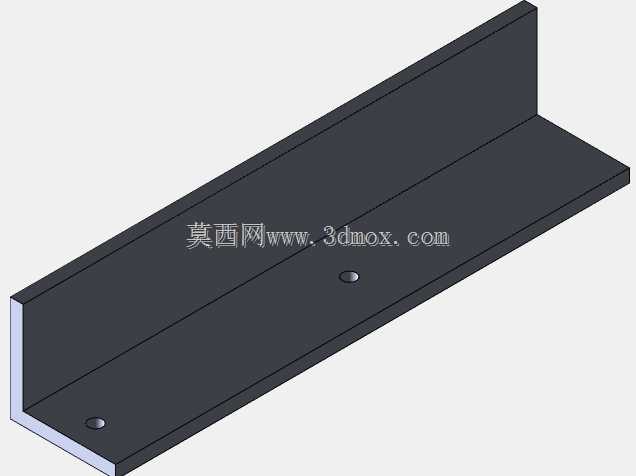

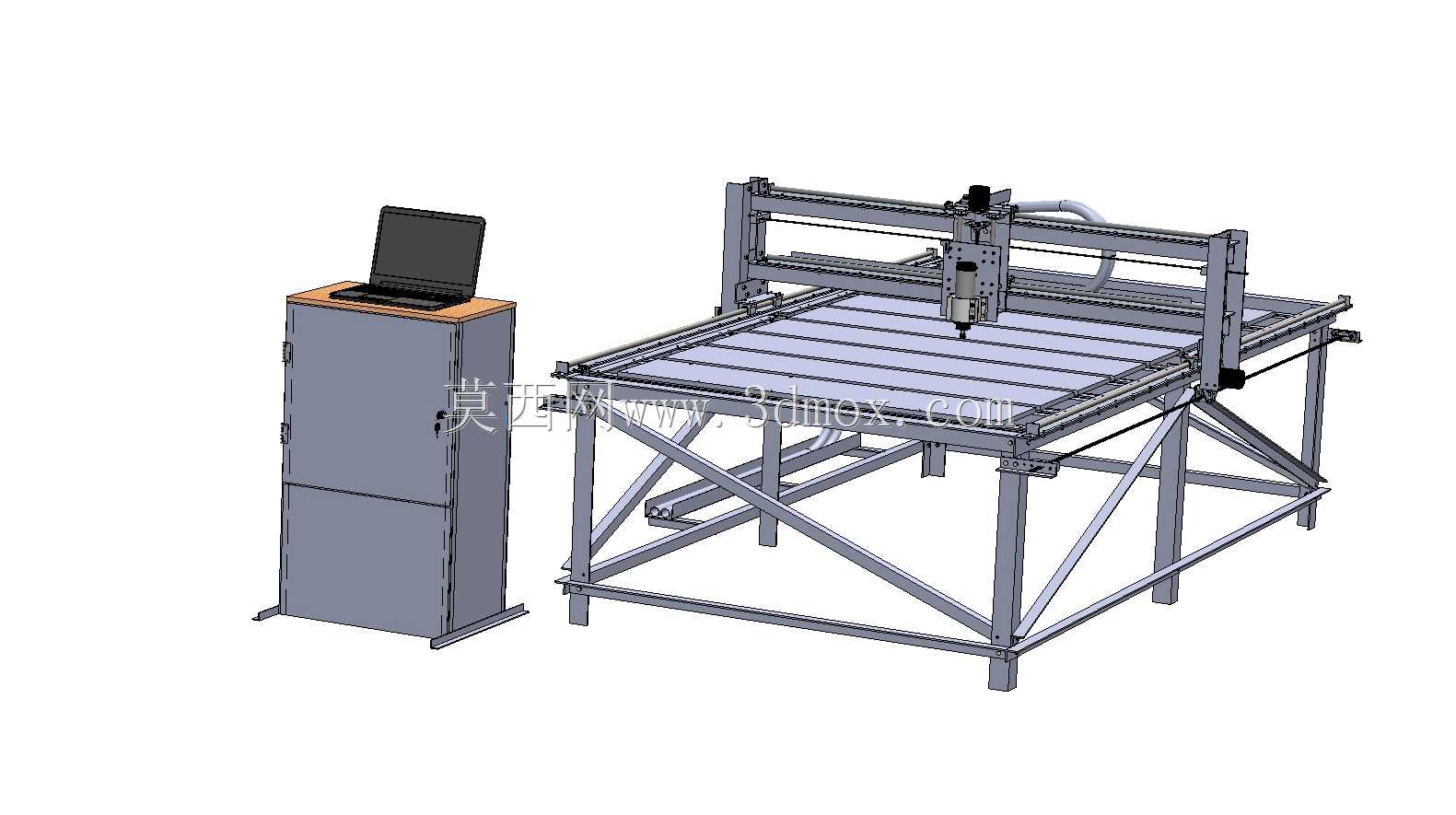

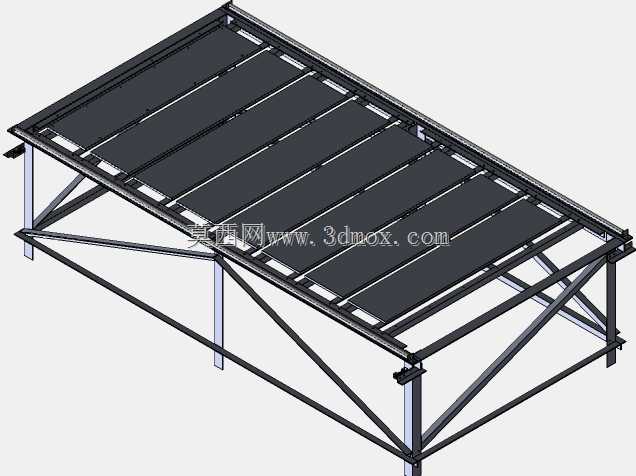

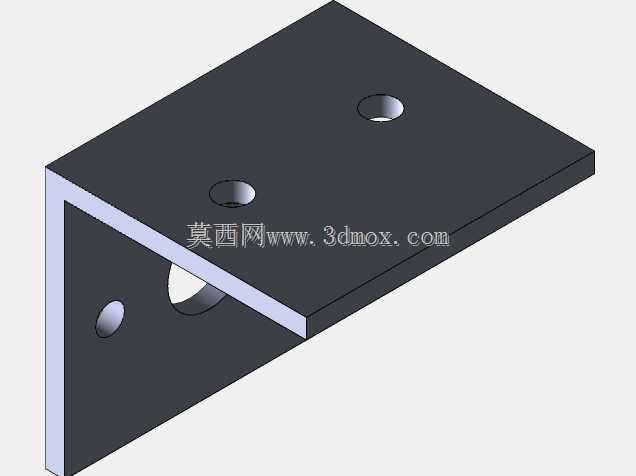

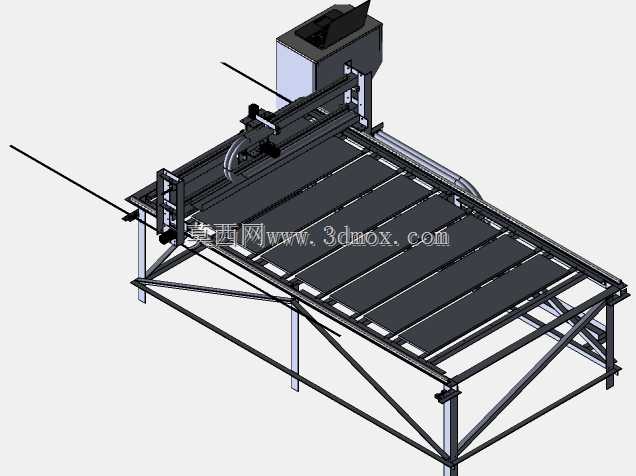

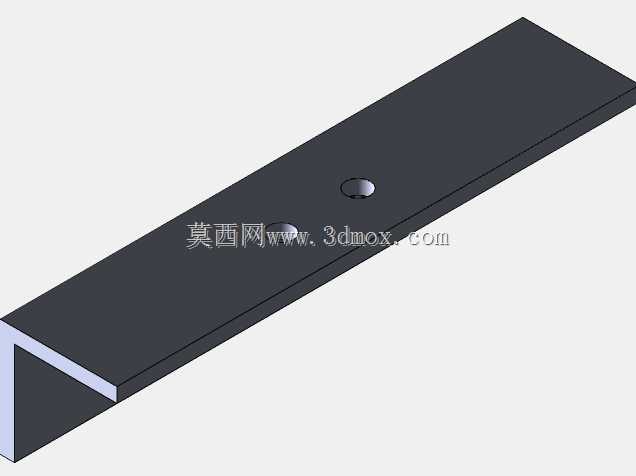

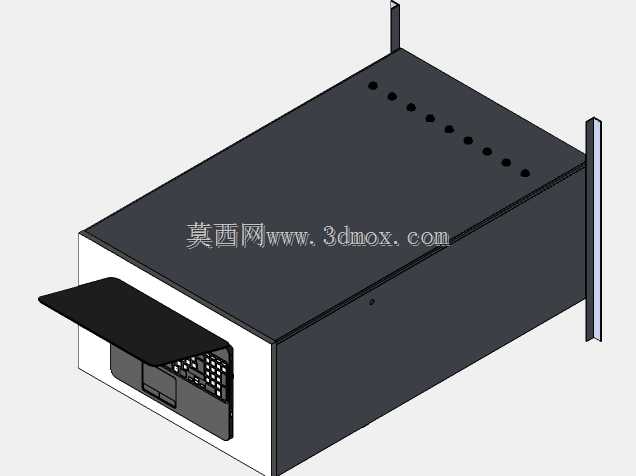

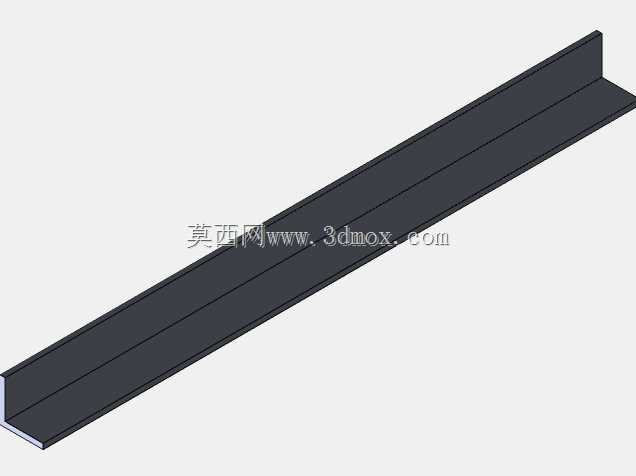

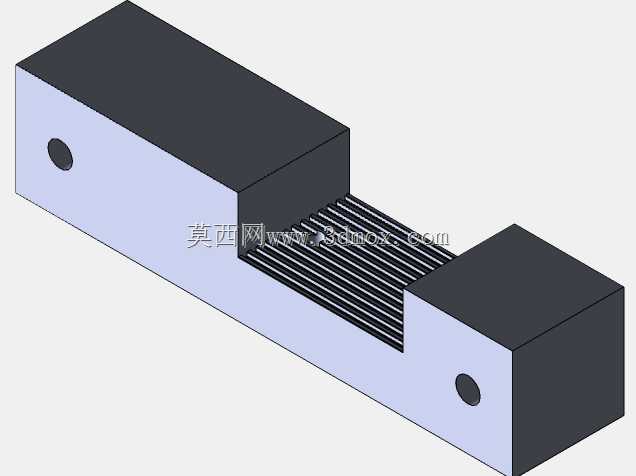

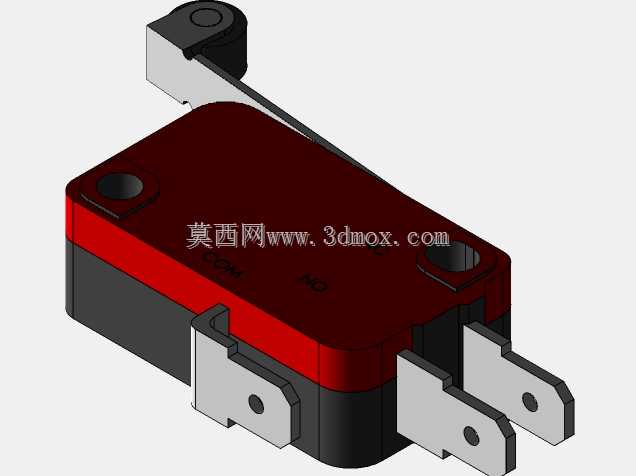

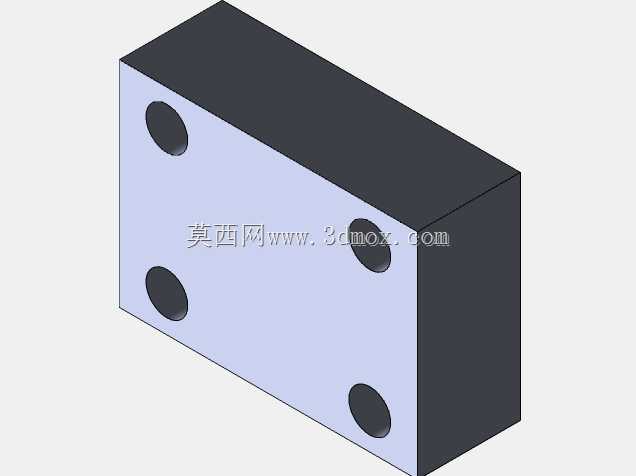

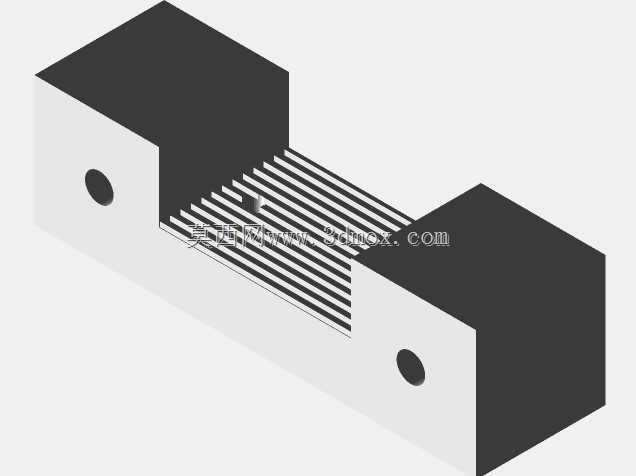

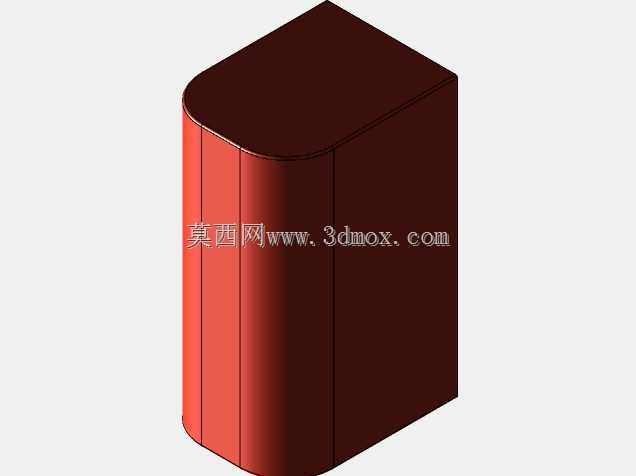

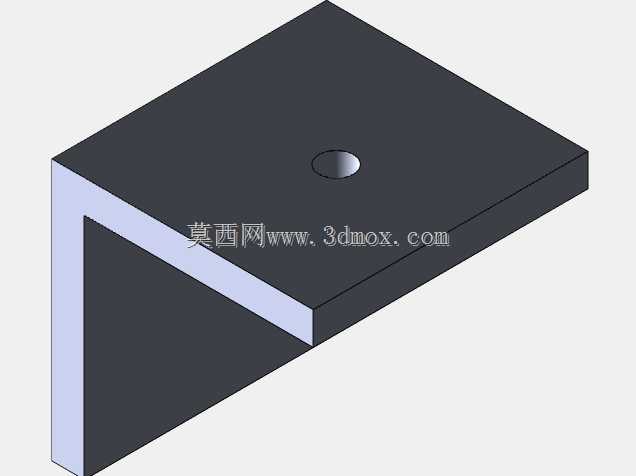

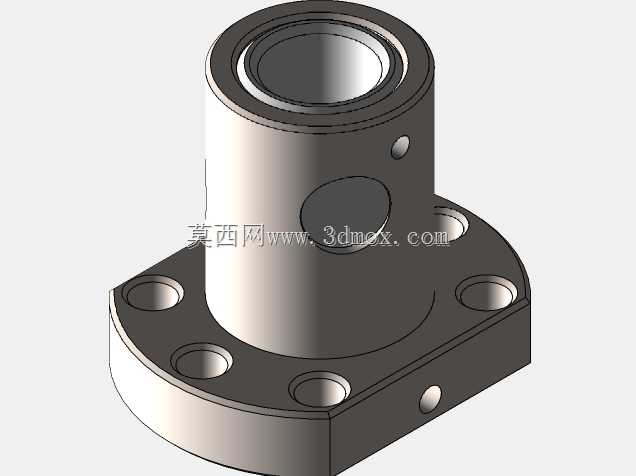

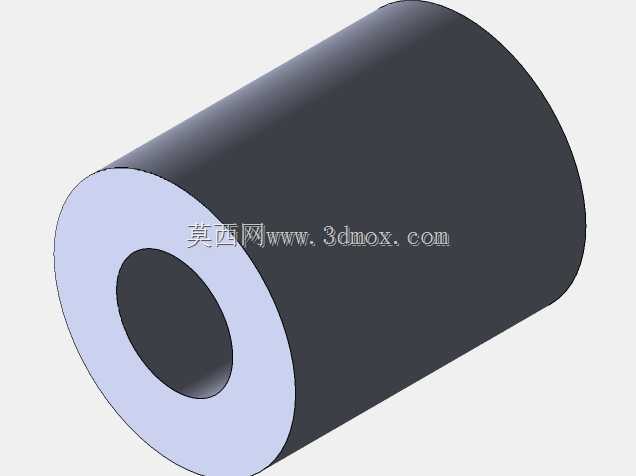

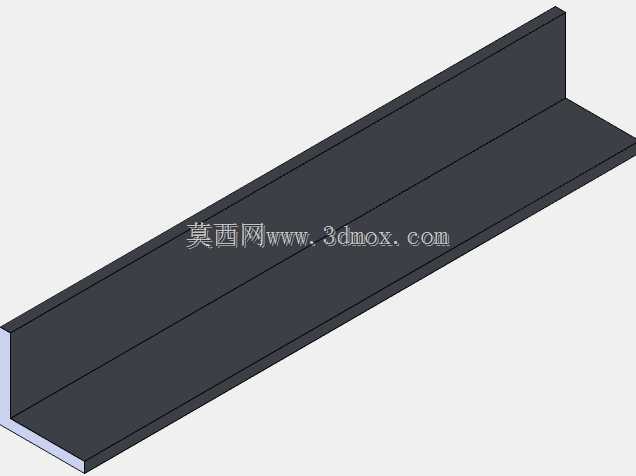

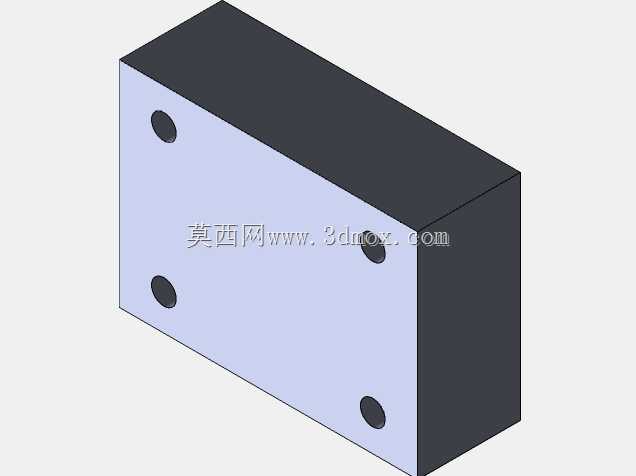

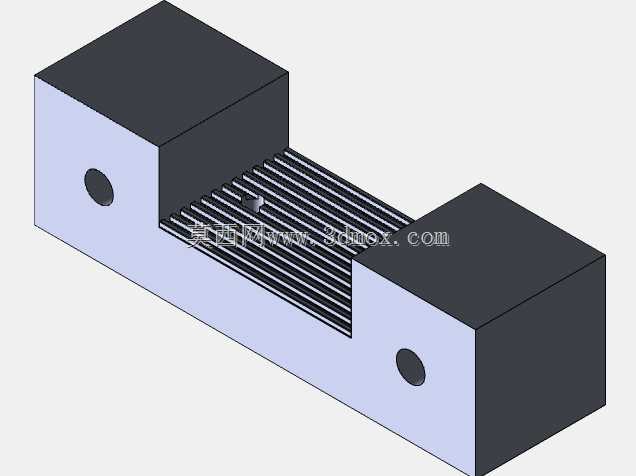

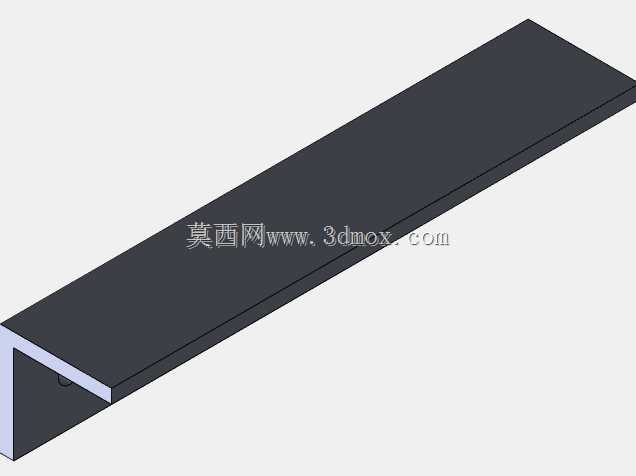

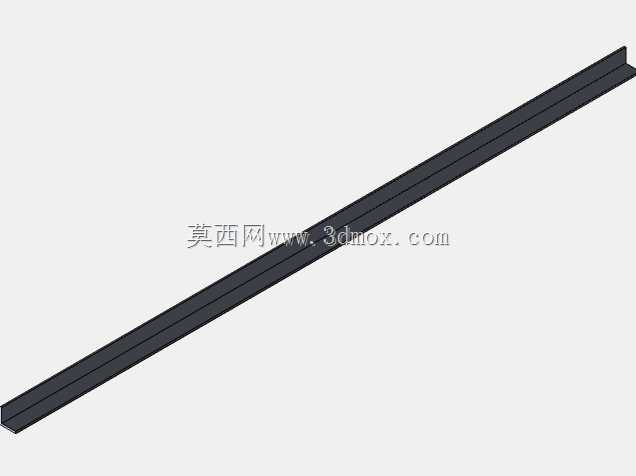

　　这款龙门式数控加工设备主要面向大幅面板材的加工作业场景，在定制家具生产、广告标识制作、工艺板材切割、非金属模具加工等领域都有广泛的应用空间，能够替代人工完成复杂轮廓的裁切、铣削、雕刻工序，加工一致性远高于手工作业，适合小批量多品种的柔性生产需求。设备整体采用方管焊接的框架式床身结构，加工区域的有效幅面达到1300mm×2500mm，Z轴方向的有效加工行程为120mm，能够满足常规厚度的亚克力、密度板、多层板、PVC板、轻金属板材的加工需求，安装时需要预留床身外围的操作与维护空间，电控柜独立布置在床身侧方，既避免加工过程中的切削粉尘侵入电气元件，也方便操作人员通过侧置的操作终端调整加工参数、导入加工路径。传动部分采用同步带传动方案，

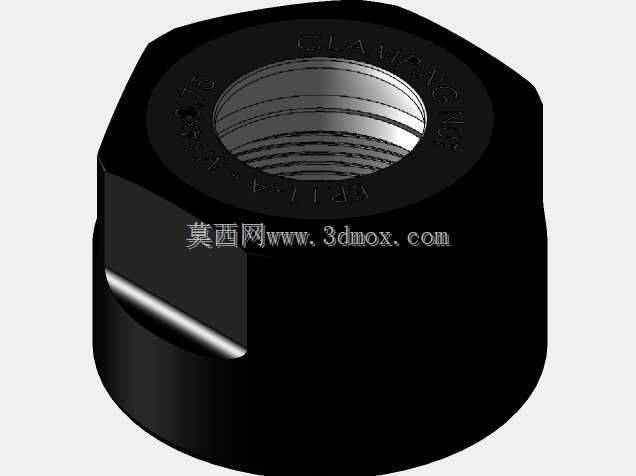

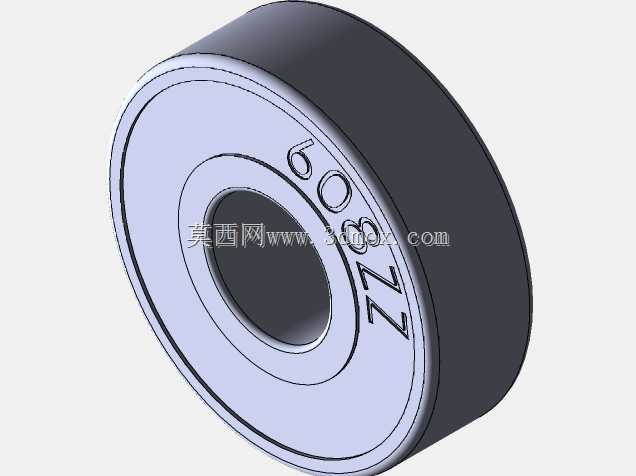

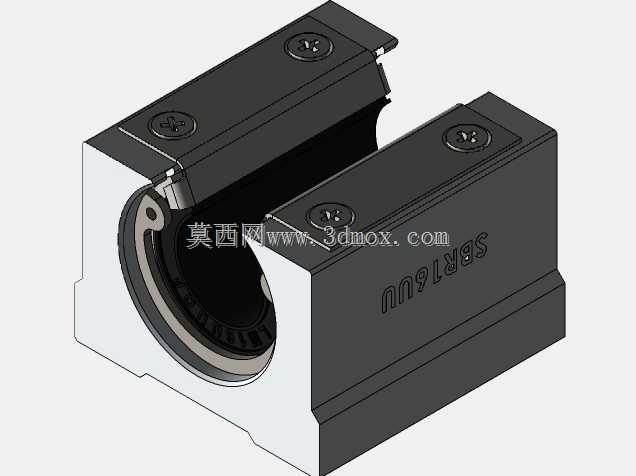

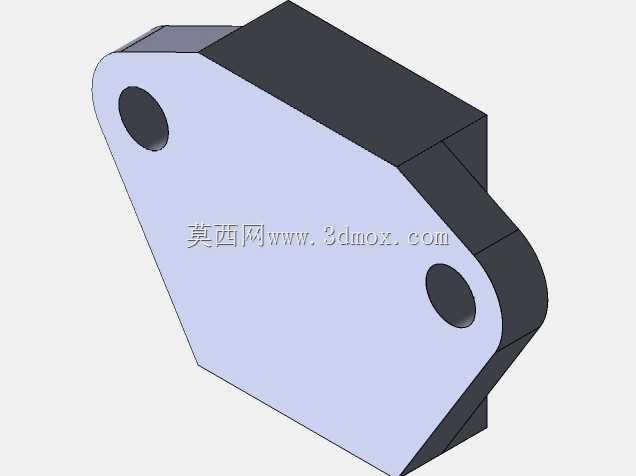

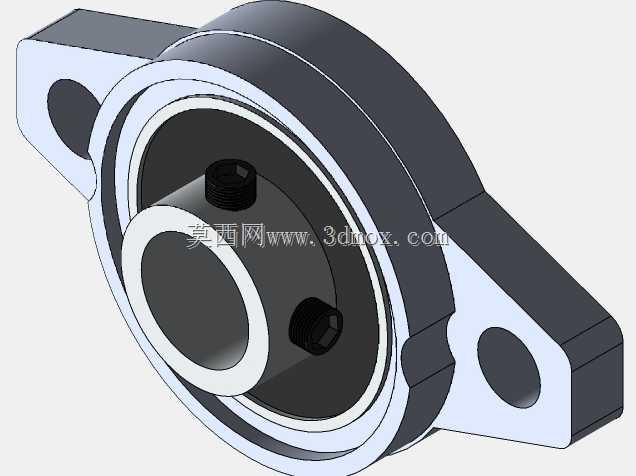

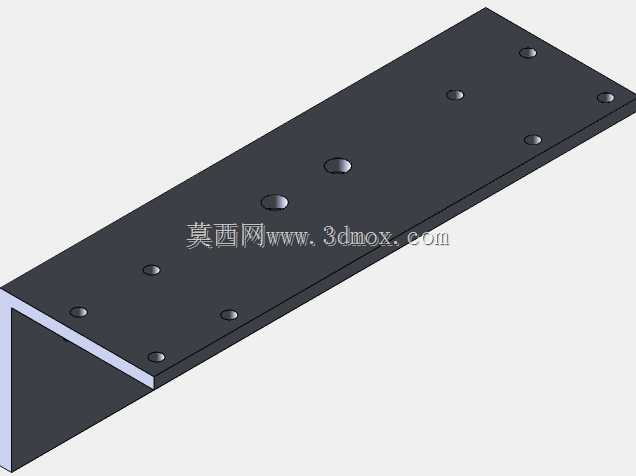

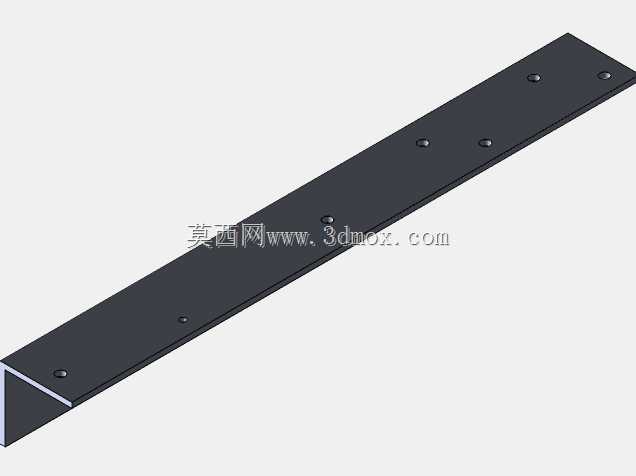

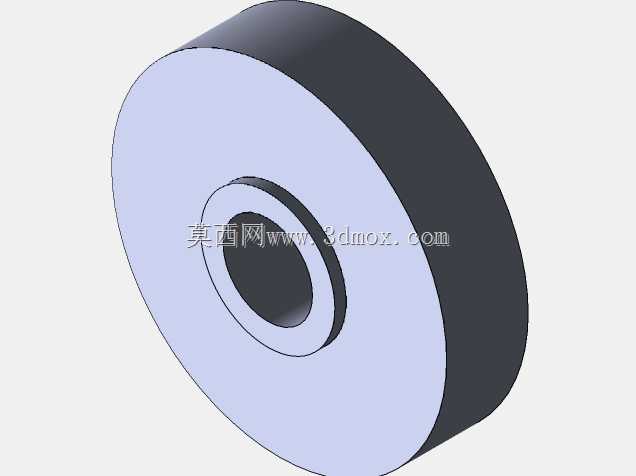

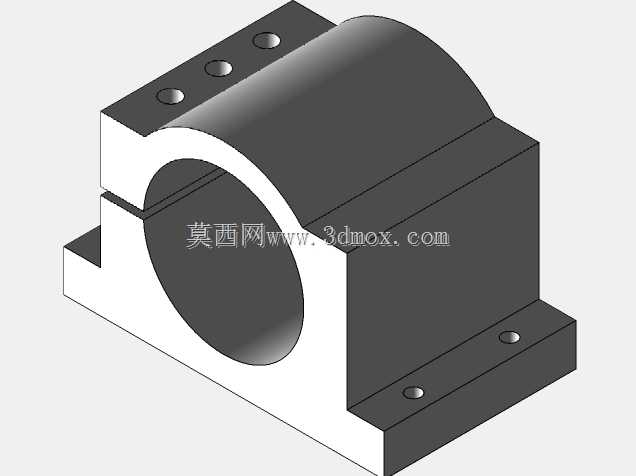

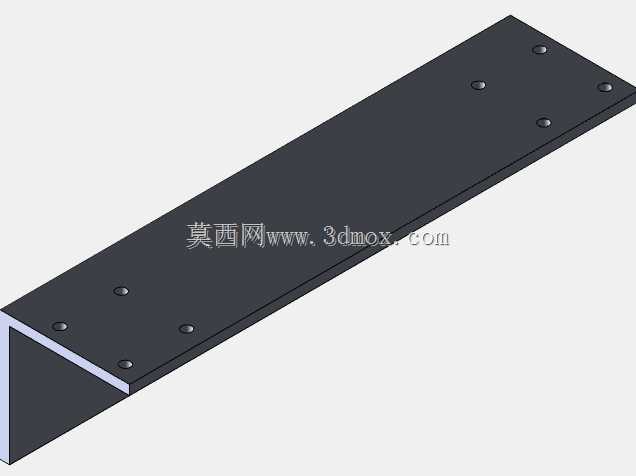

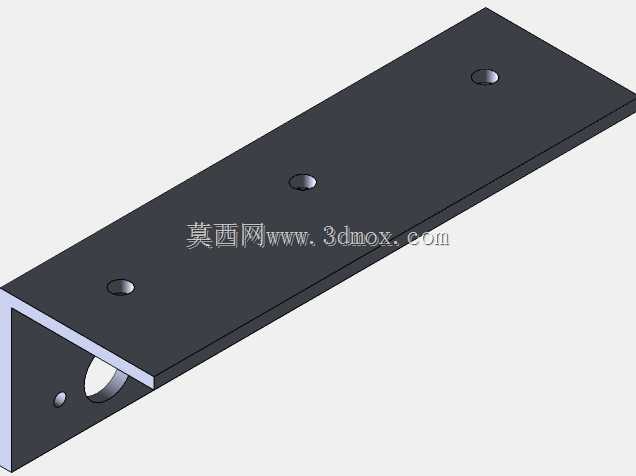

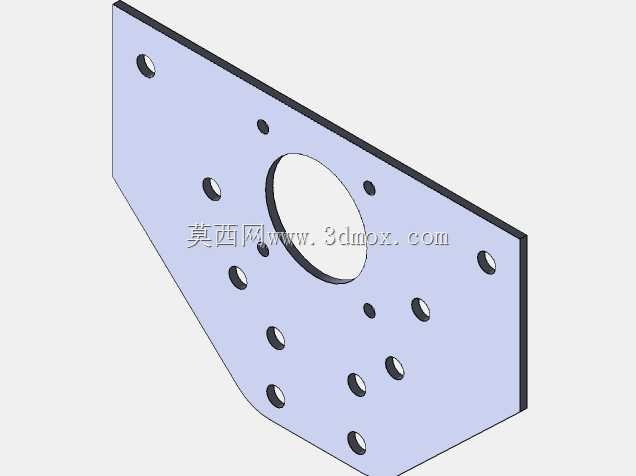

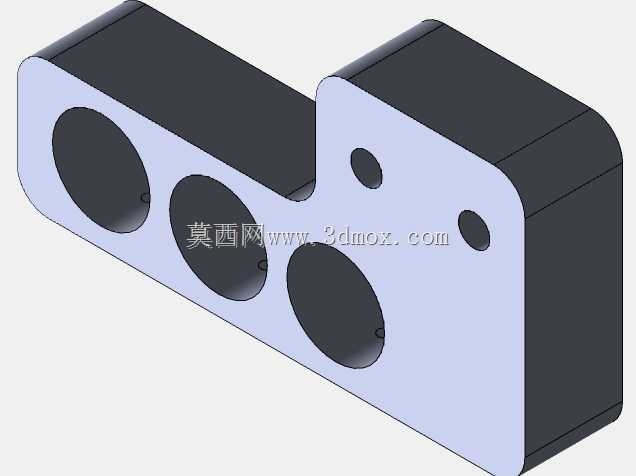

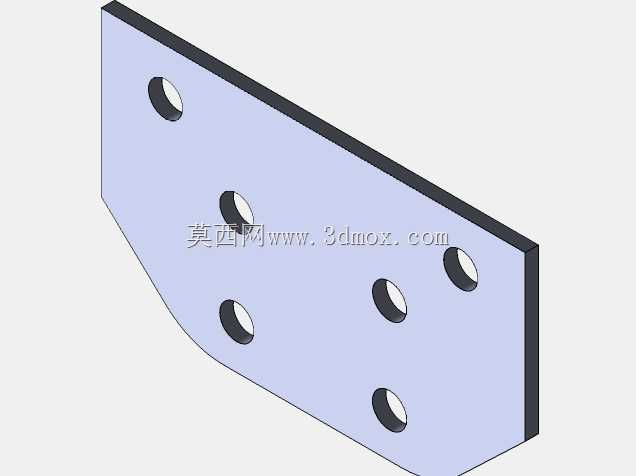

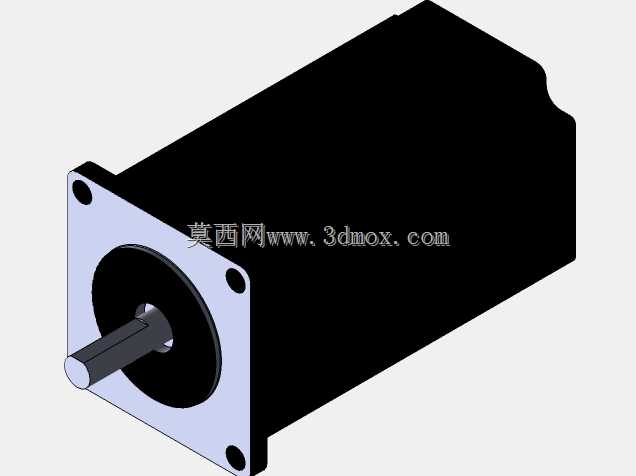

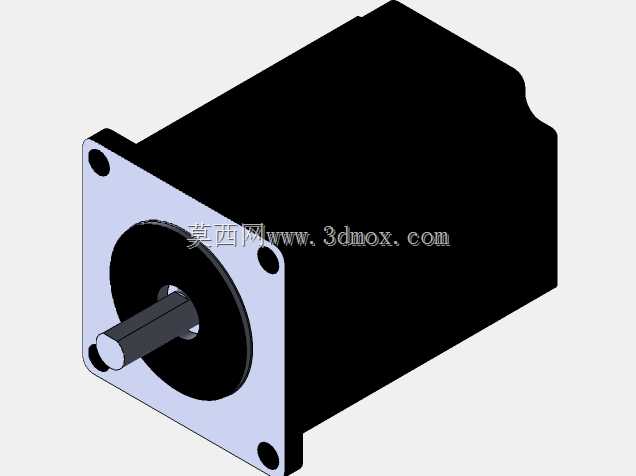

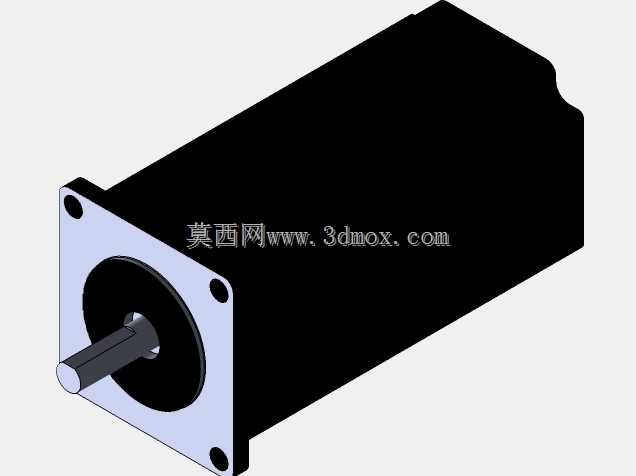

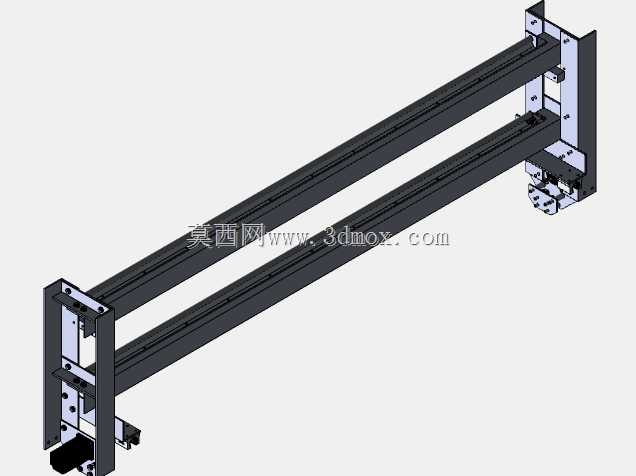

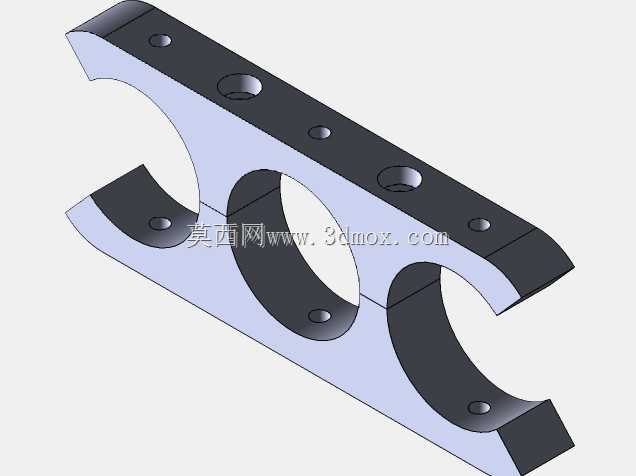

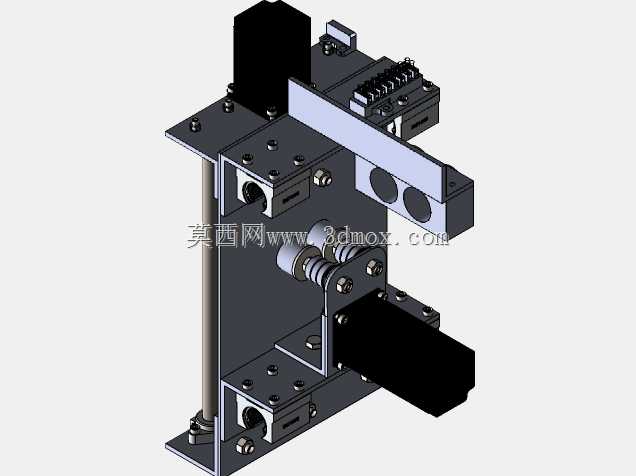

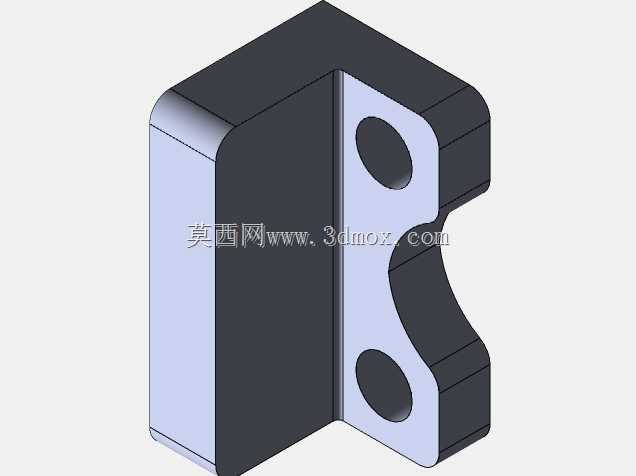

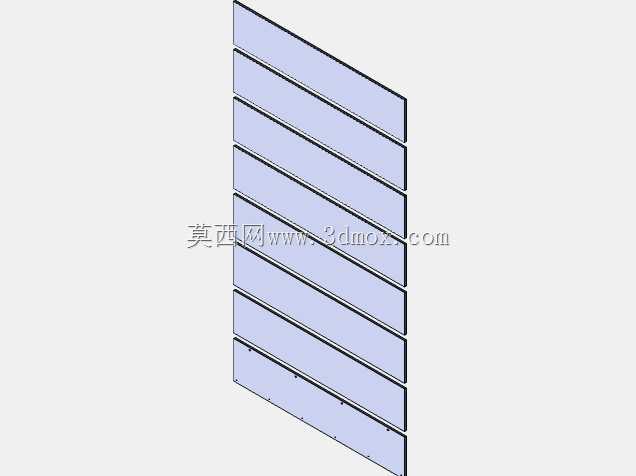

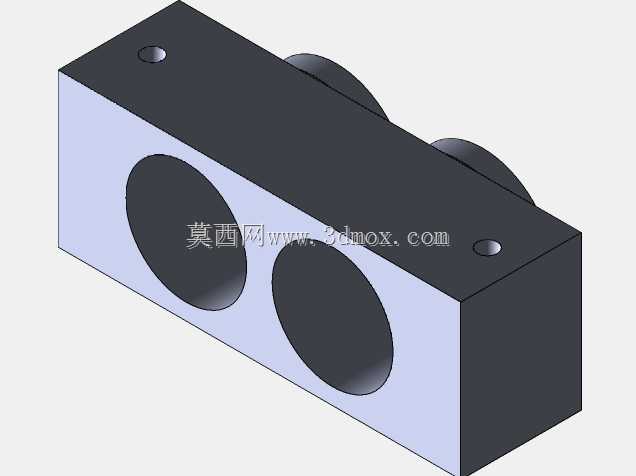

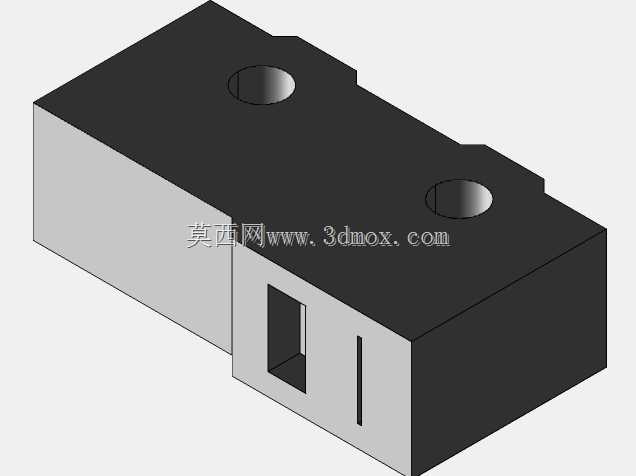

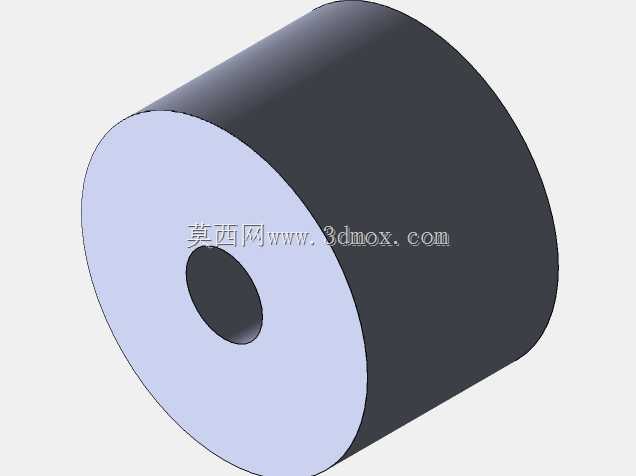

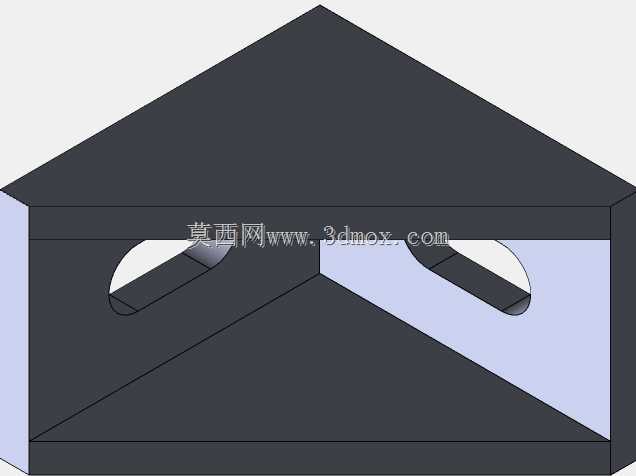

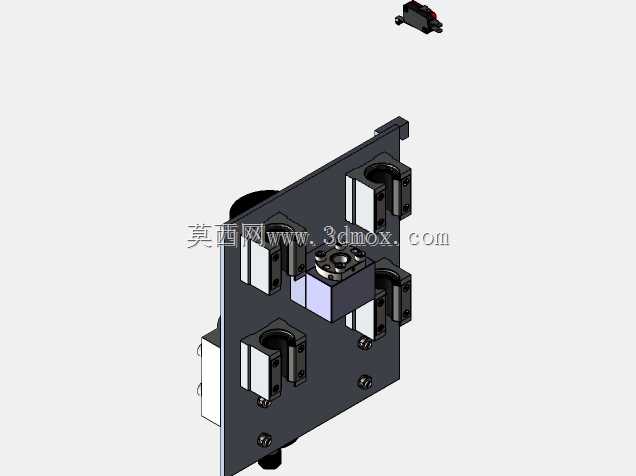

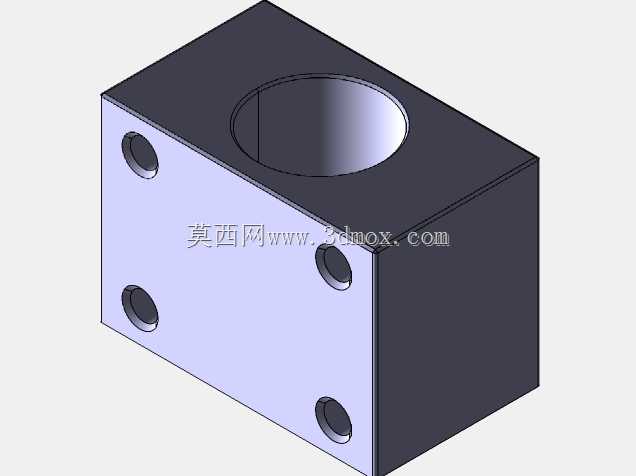

　　X、Y、Z三个轴向分别配置对应扭矩的伺服驱动单元，其中Y轴双驱配置的电机能够保证长行程下的传动同步性，避免龙门运行过程中出现偏摆卡顿，主轴采用1500W功率的高速风冷主轴，转速区间覆盖常规非金属加工的切削线速度要求，配合对应的夹具可以适配不同柄径的铣刀、雕刻刀。设计过程中优先考虑了框架的刚性冗余，床身支腿采用斜撑加固的结构形式，能够抵消高速运行过程中的振动传导，保证加工面的光洁度，龙门横梁的截面尺寸经过受力校核，在全行程移动时不会出现下挠变形，导轨安装面预留了后期调试的刮研余量，方便装配过程中调整直线度与平行度。设备的走线全部采用拖链内置布置，避免加工过程中线缆被切屑剐蹭，工作台采用栅格台面结构，既可以配合压块固定待加工板材，

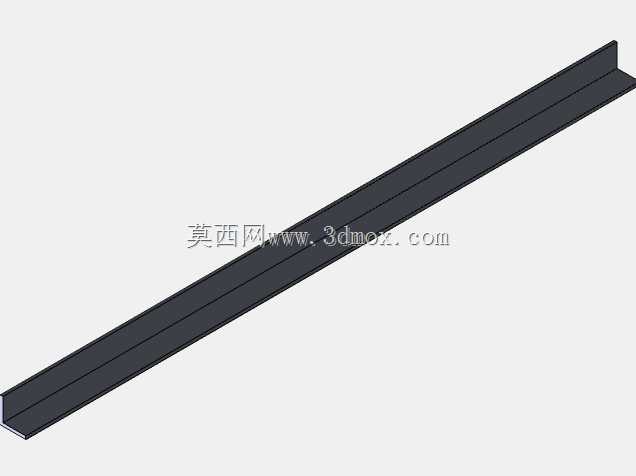

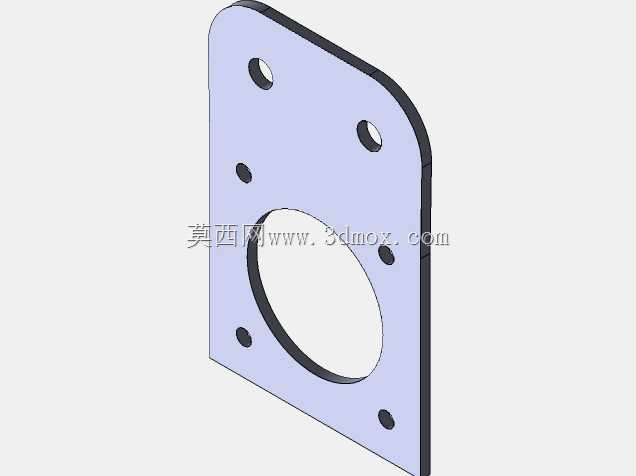

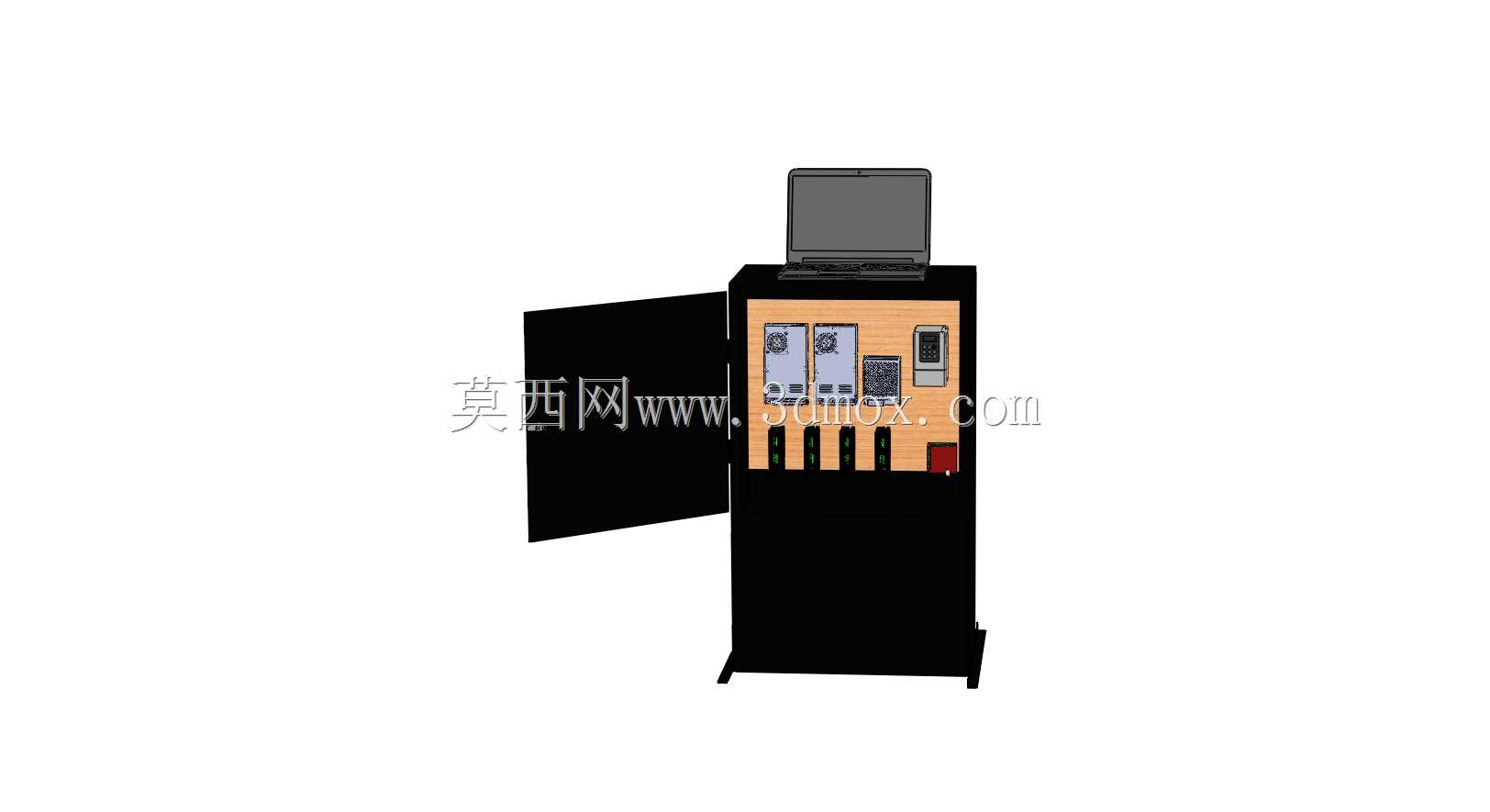

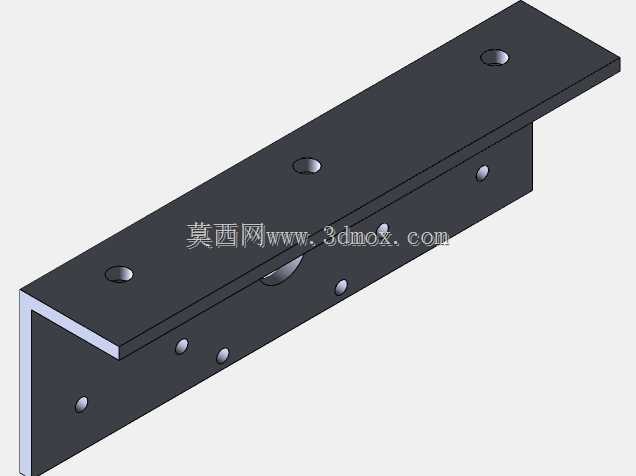

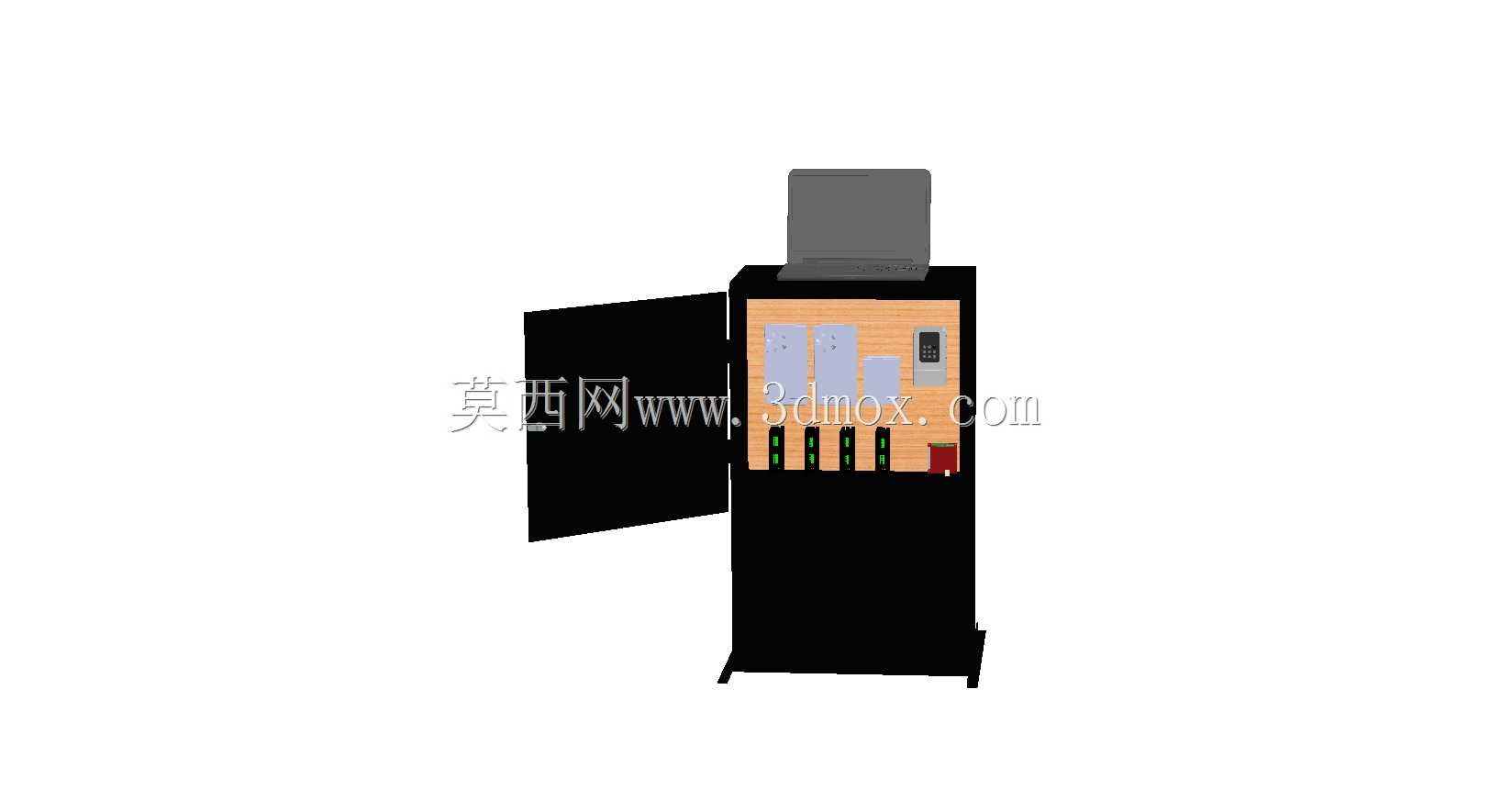

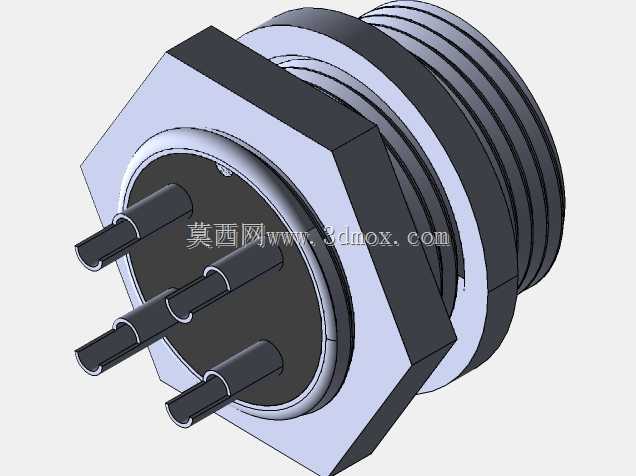

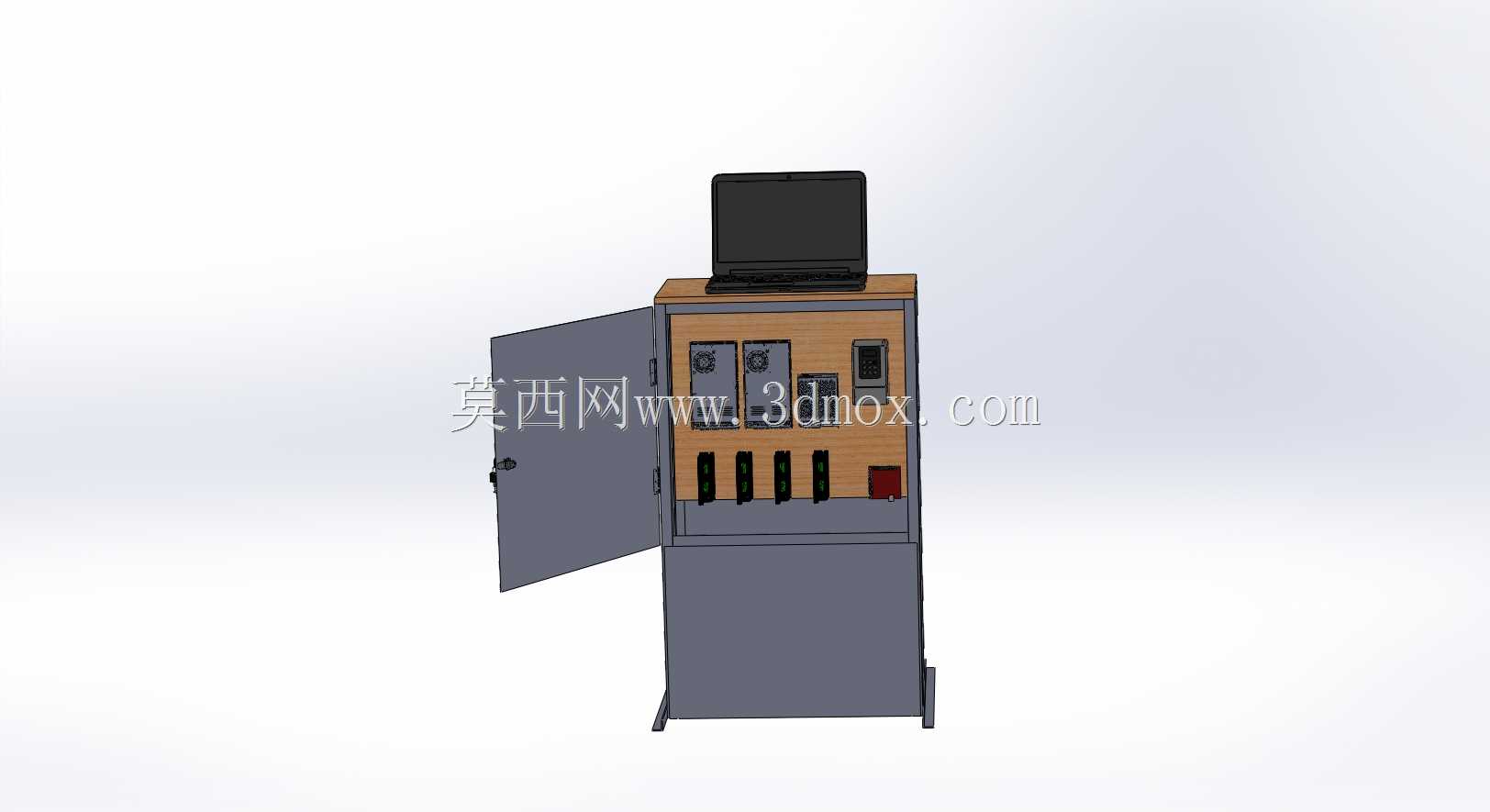

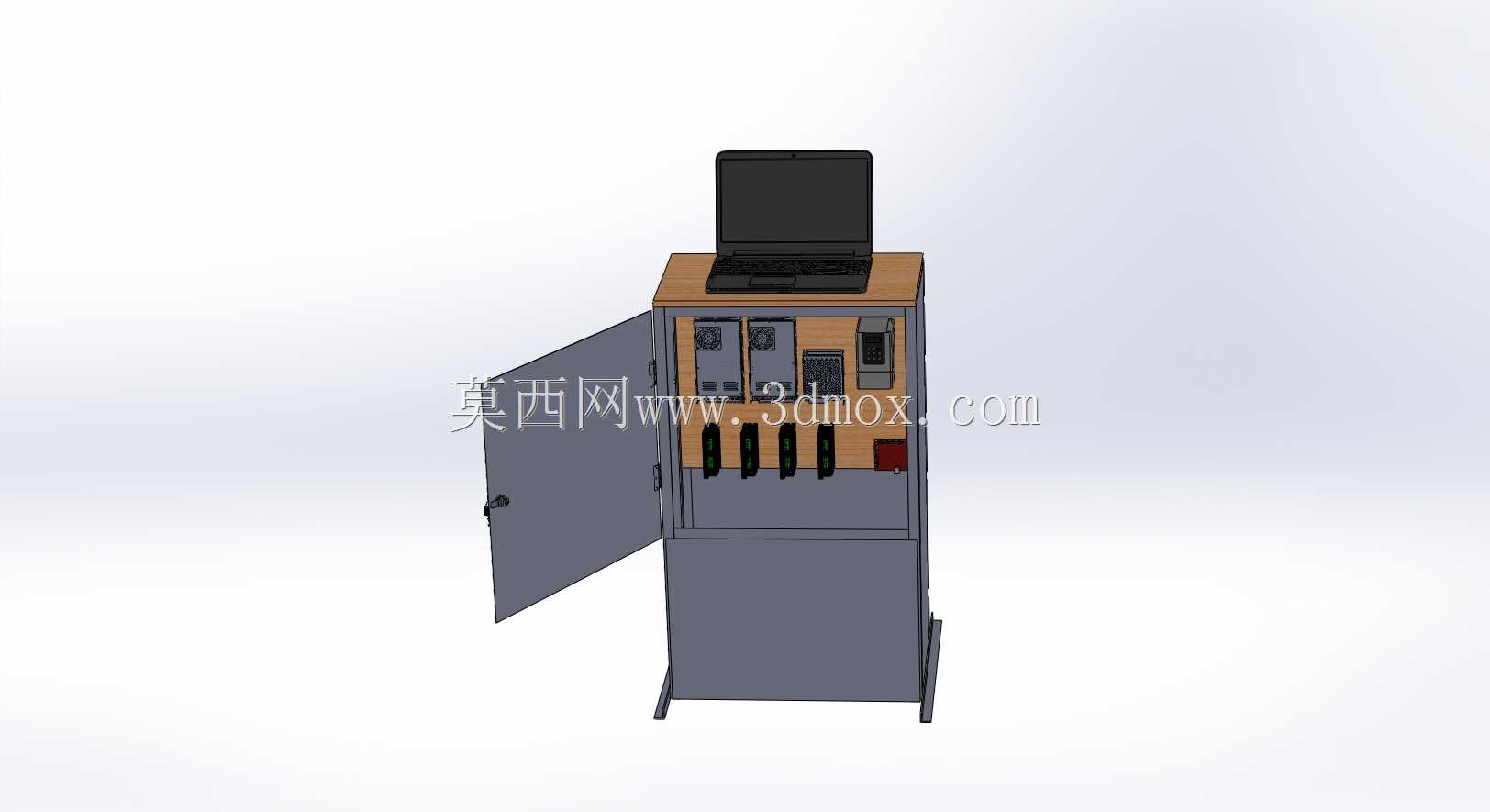

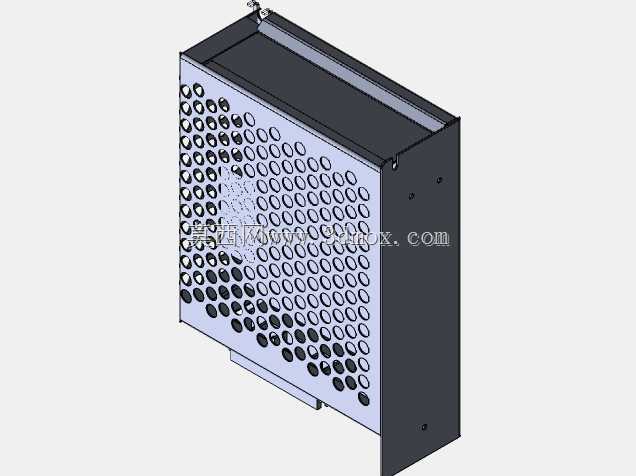

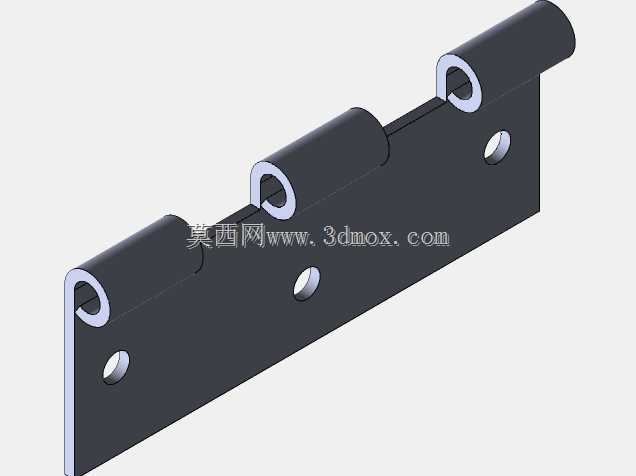

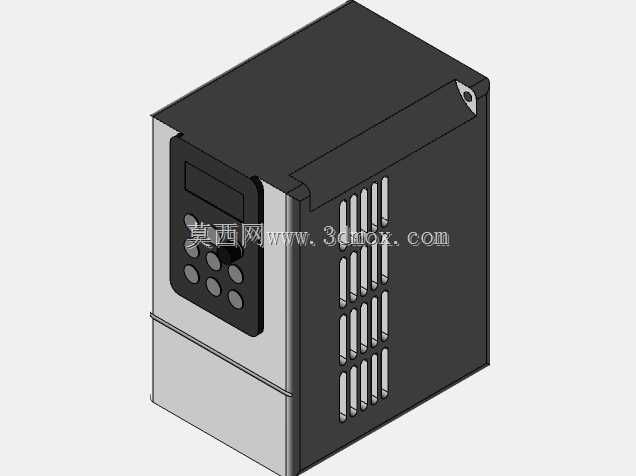

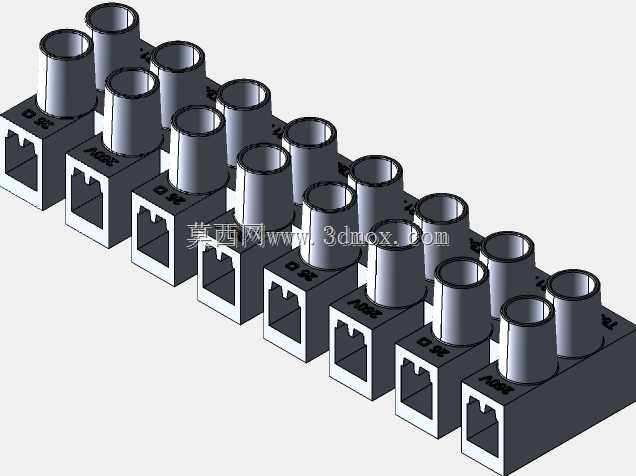

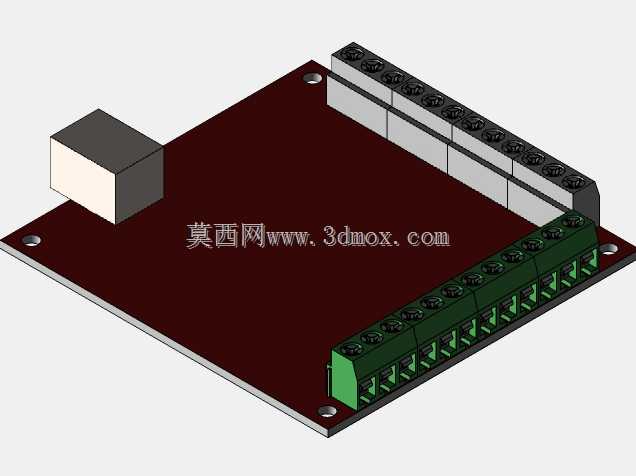

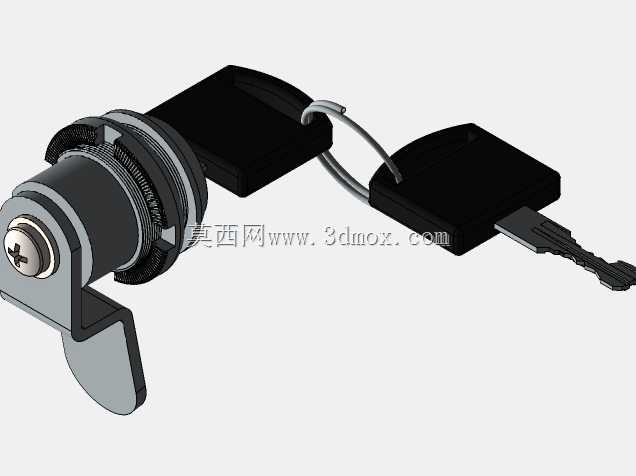

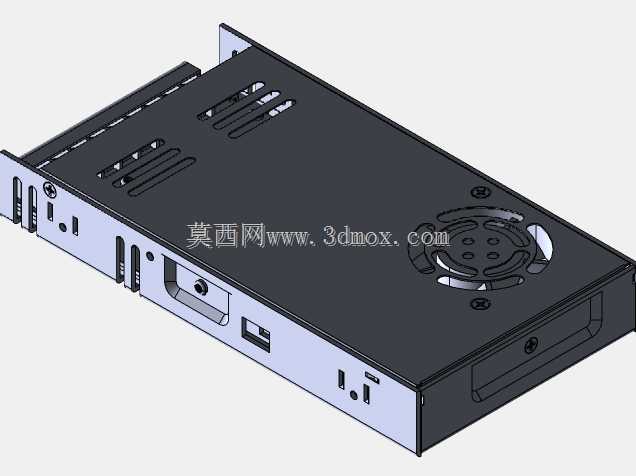

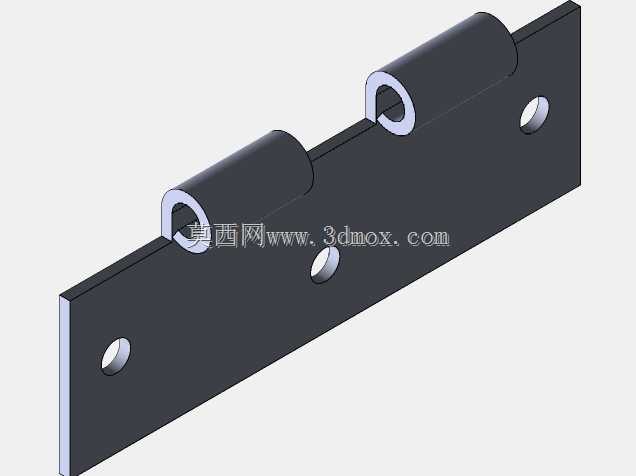

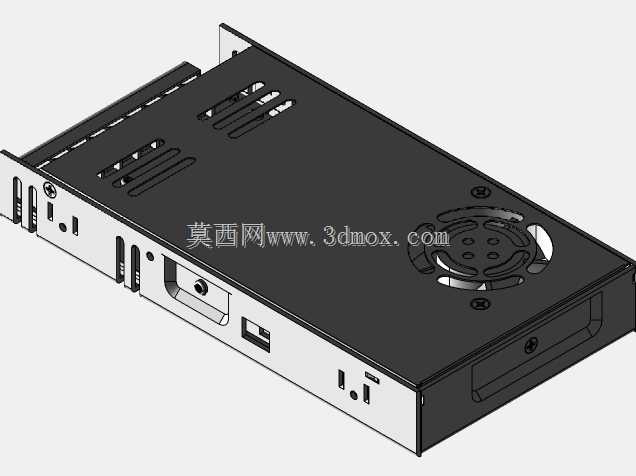

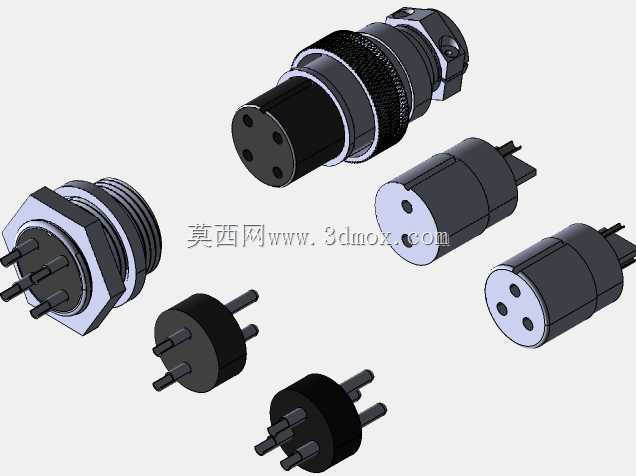

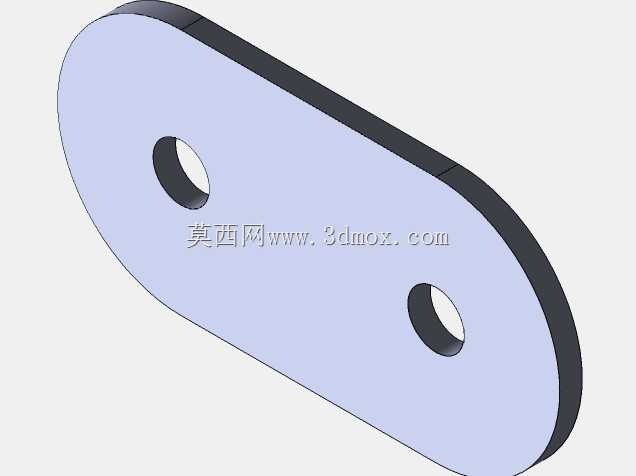

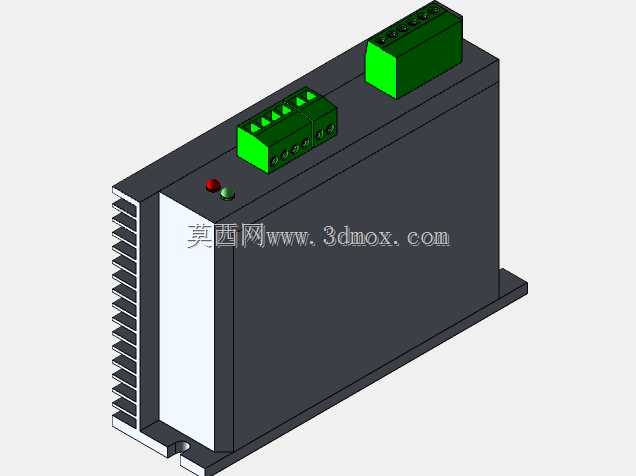

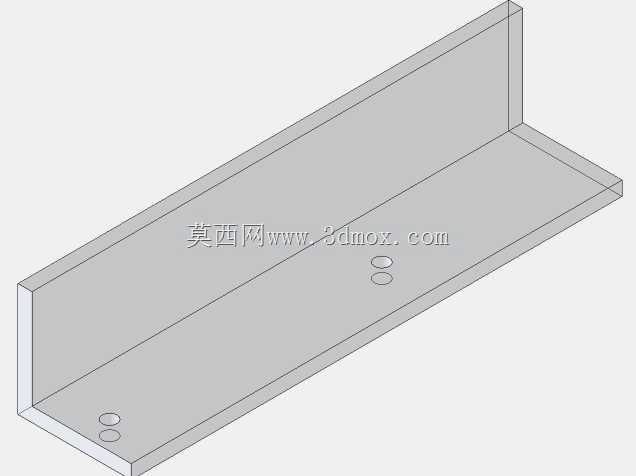

　　也能适配真空吸附的改装需求，用户可以根据自身的加工场景更换不同的工作台面形式。独立电控柜内部预留了驱动器、开关电源、控制板的安装位，散热风道采用下进上出的设计，能够在长时间连续加工时维持柜内温度稳定，避免电气元件过热报警。从结构设计的角度来看，这款设备的零部件拆分充分考虑了加工与装配的工艺性，大部分结构件都可以采用常规的钣金、型材切割焊接工艺制作，不需要特殊的加工设备，适合小型加工厂自行组装调试，也可以作为同类数控加工设备的结构设计参考，帮助设计人员快速完成大行程数控雕刻设备的方案迭代，减少重复建模的工作量。
