桌面级数控雕刻机CNC_BDV结构设计

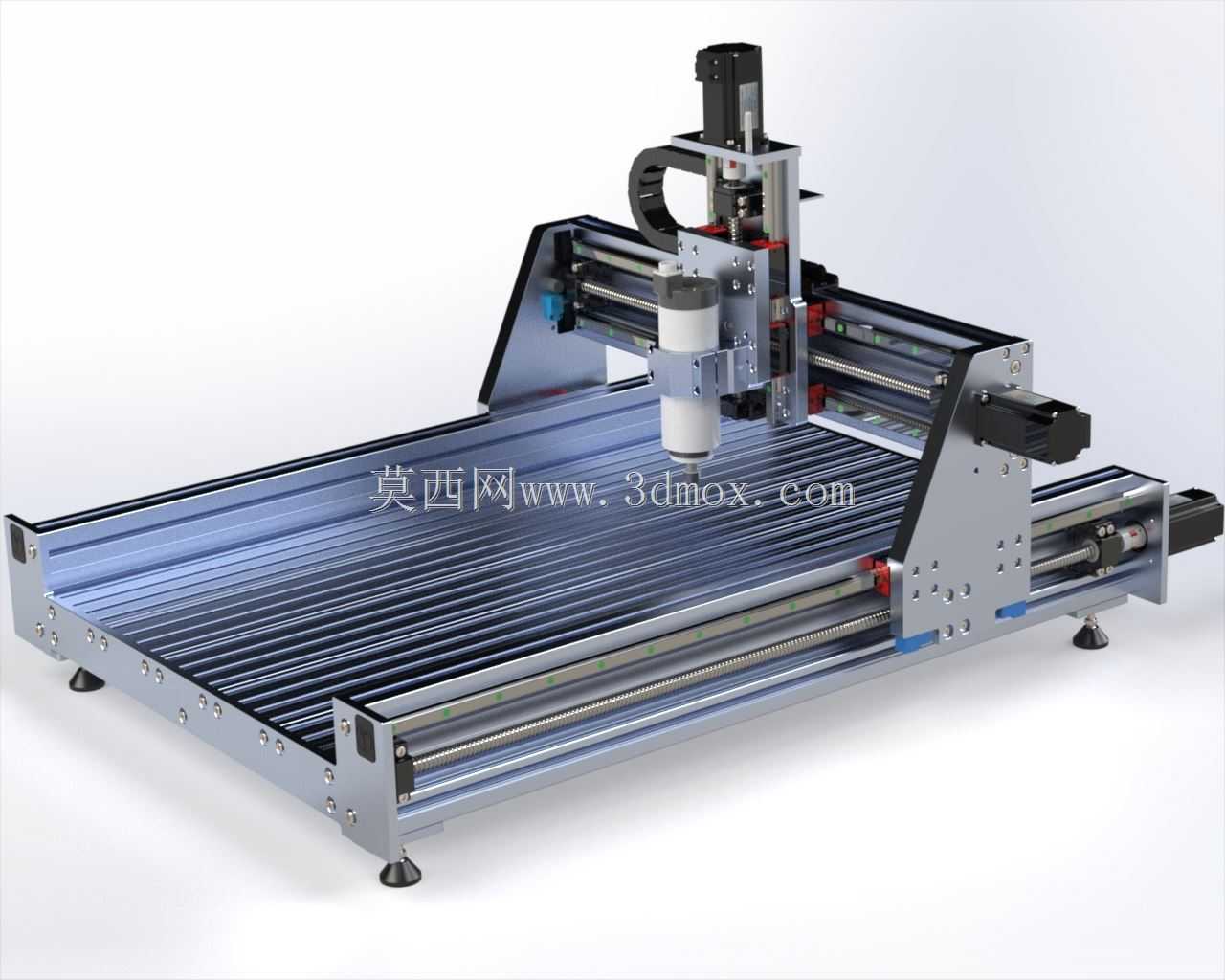

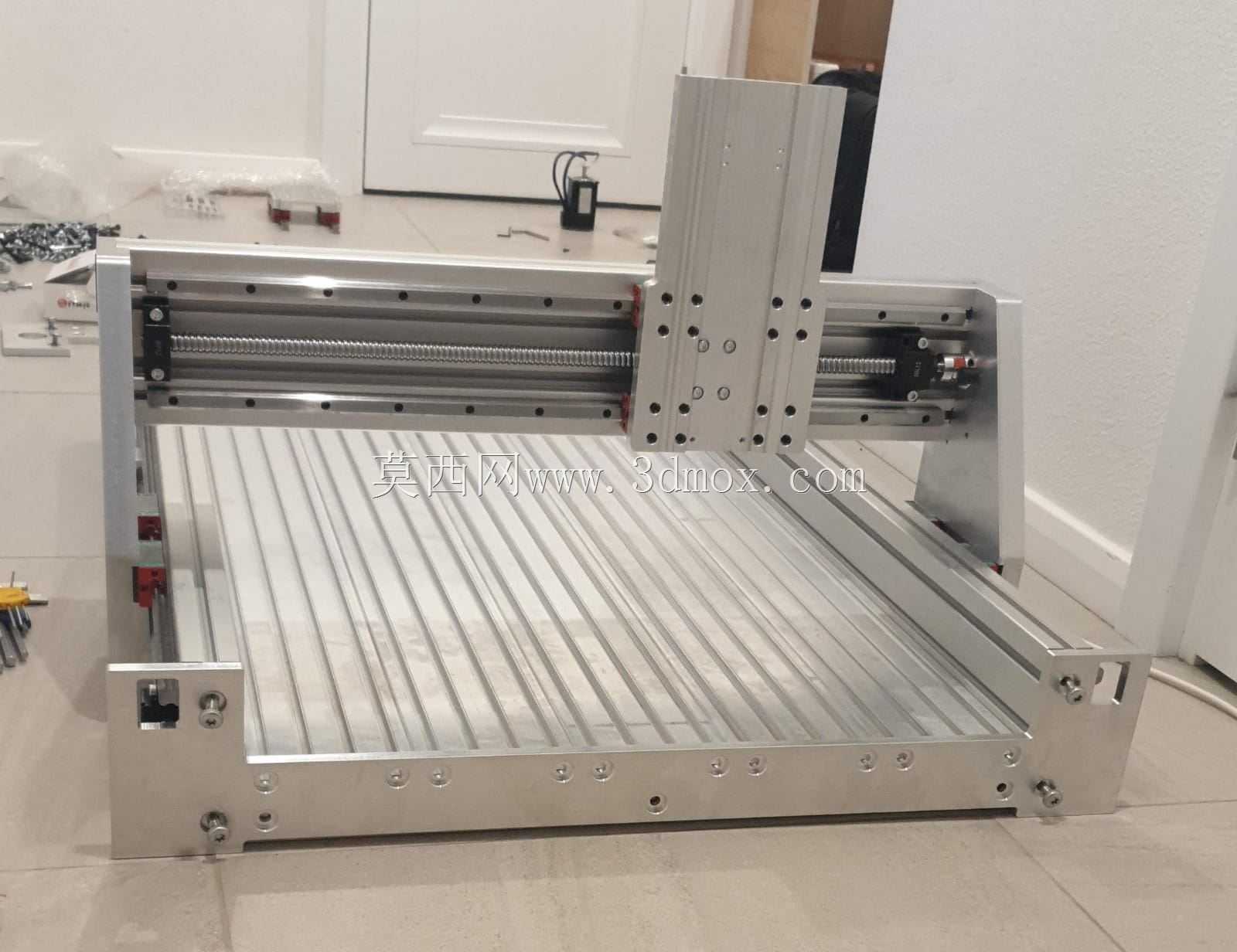

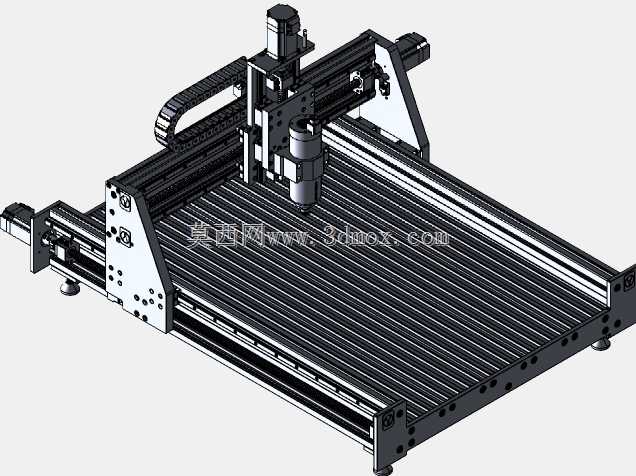

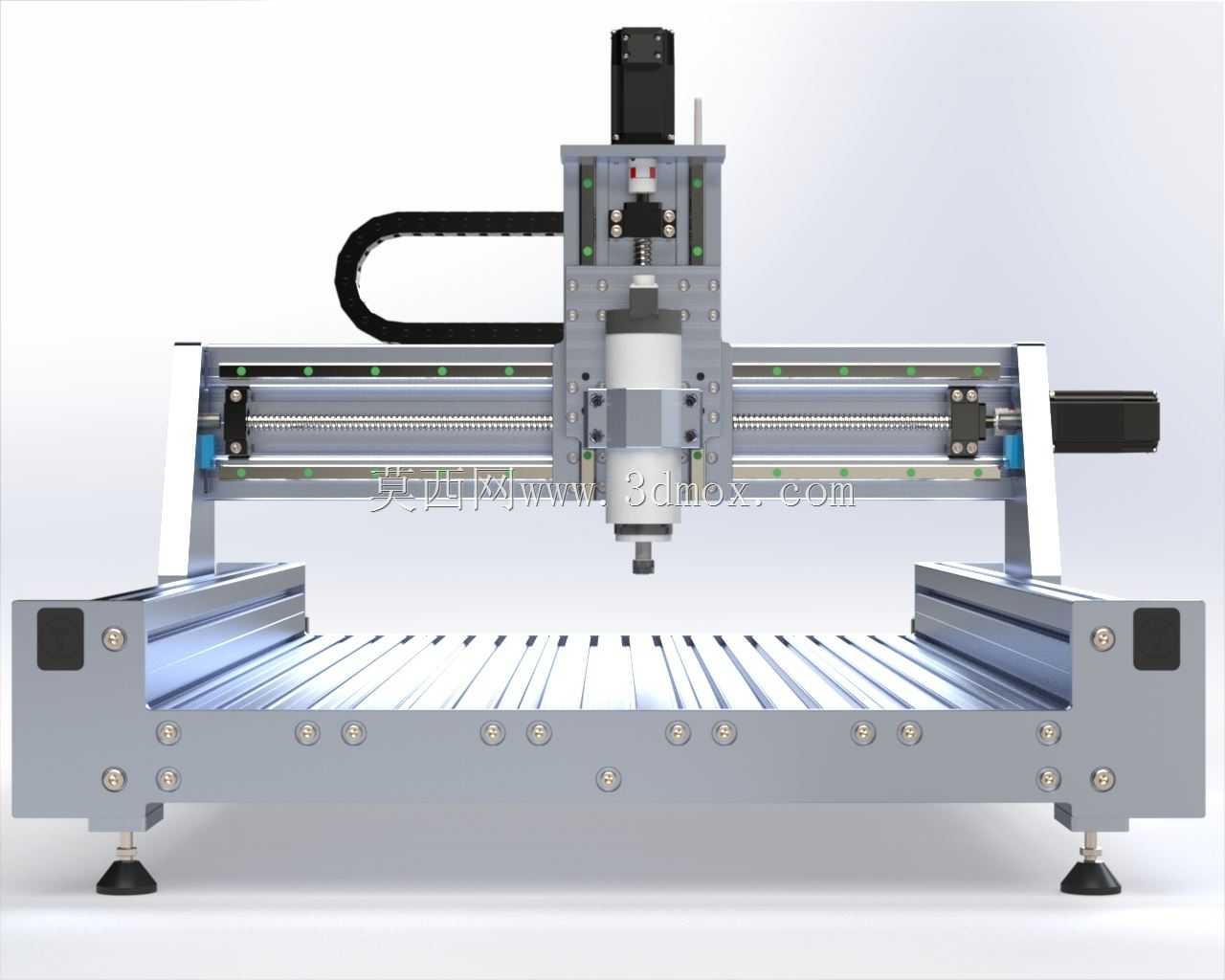

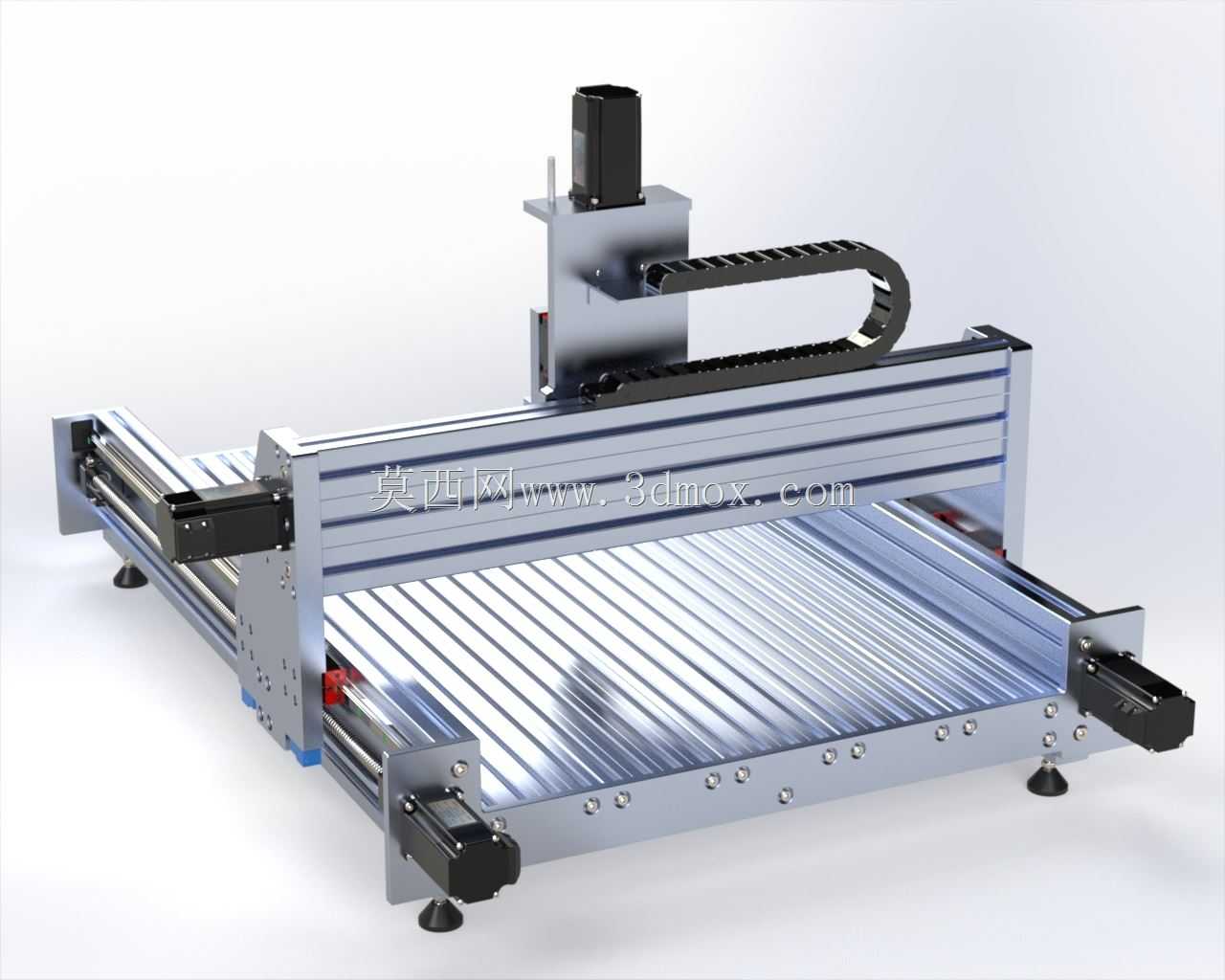

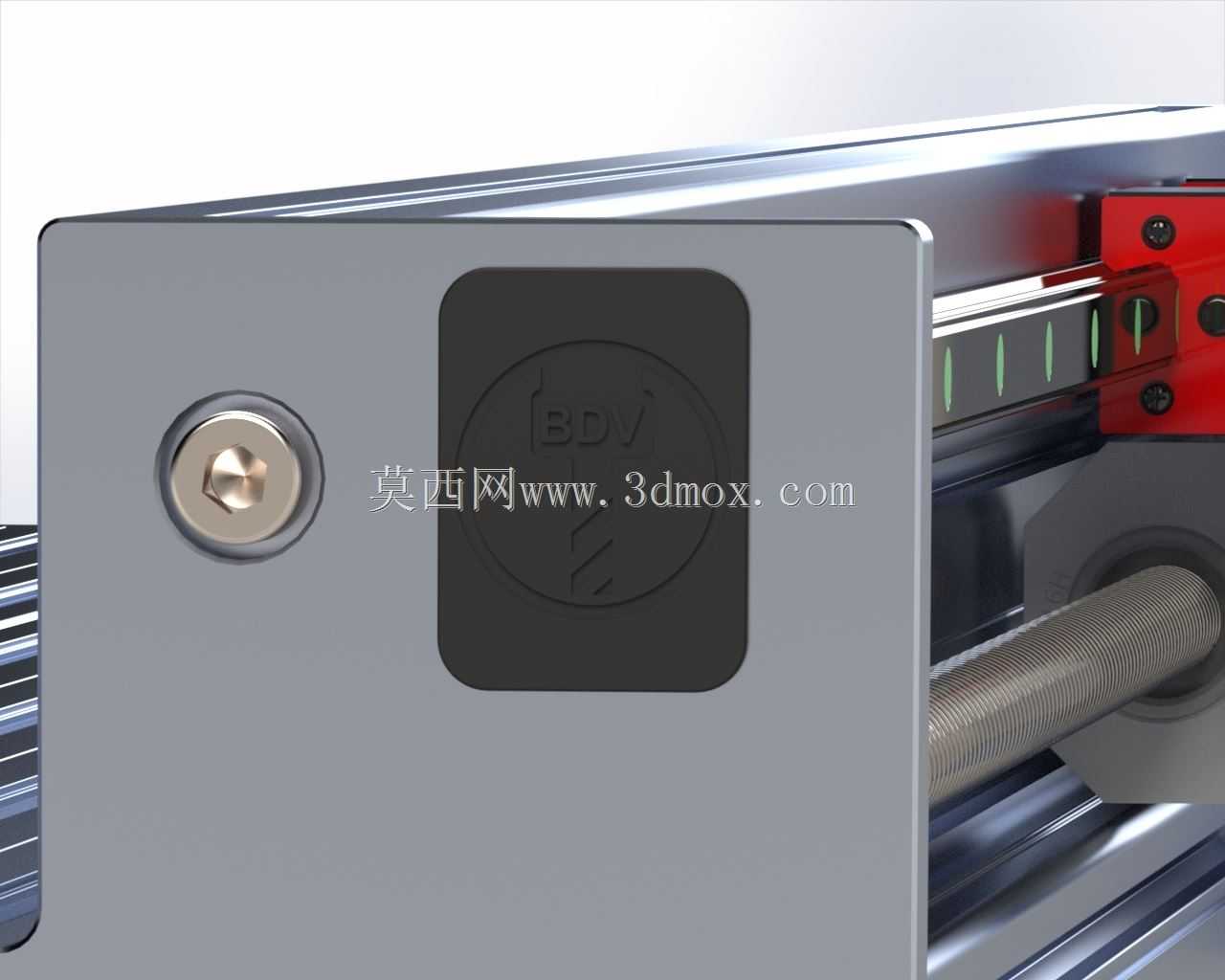

　　这款桌面式数控加工设备主要面向小型加工场景，可覆盖广告标识制作、手板样件加工、软金属及非金属材料的精密切削、浮雕雕刻等作业需求，适配小批量定制加工、教学实训、个人创客工坊等多种使用场景，相比大型工业机床占地空间更小，部署灵活，无需专用工业地基即可完成安装调试。设备整体采用龙门式动梁结构，床身底座采用一体化型材拼接设计，工作台面设置等距T型槽，可通过压块快速固定不同尺寸的待加工工件，支撑脚采用可调式减震结构，可根据安装地面的平整度调节高度，抵消加工过程中产生的微幅振动，保证切削过程的稳定性。传动系统方面，X、Y轴采用高精度滚珠丝杠搭配线性导轨的组合，相比光杆传动具备更高的定位精度与重复定位精度，可有效降低反向间隙带来的加工误差，

　　Z轴采用垂直导向结构搭配配重阻尼设计，避免主轴下滑导致的撞刀风险，各轴均设置硬限位与软限位双重保护结构，防止超程运行损坏机械部件。主轴采用2.2kW风冷高速电主轴，夹持直径适配80mm规格的常用刀具夹头，可根据加工材料特性更换不同类型的铣刀、雕刻刀，满足铣削、钻孔、雕刻等不同工序的加工需求。设计过程中针对Y板的几何形态做了多轮迭代优化，调整了Y轴限位开关的安装位置，新增橡胶阻尼式Y轴限制器，可吸收轴端运行的冲击载荷，同时在Z轴安装板上预留了主轴安装的定位孔位，优化了X轴轴承更换的维护窗口，无需拆解整体龙门结构即可完成轴承的更换维护，大幅降低后期运维的拆解难度。前后面板处预留了横向轮廓的走线孔位，方便电缆、气路管线的规整布置，

　　避免加工过程中管线拖拽干涉运动部件，电缆通道做了圆角防护处理，防止长期往复运动磨损线缆外皮。设计阶段针对各安装孔的位置度、孔径公差做了统一校核，调整了滚珠丝杠与支撑支架的同轴度对齐基准，在Y轴轴承安装位置增设定位槽，保证轴承装配后的同轴度误差控制在允许范围内，同时修复了早期版本中部分零件几何结构的微小误差，避免装配过程中出现干涉问题。设备的安装边界充分考虑桌面部署的需求，整体宽度与深度适配常规工作台的承载尺寸，各运动轴的行程范围经过合理匹配，可覆盖绝大多数小型工件的加工尺寸需求，外部走线均采用拖链防护，往复运动过程中不会出现管线缠绕、拉扯的问题，整体结构兼顾加工精度、维护便捷性与部署灵活性。
