龙门式双轴数控雕刻机机械结构设计

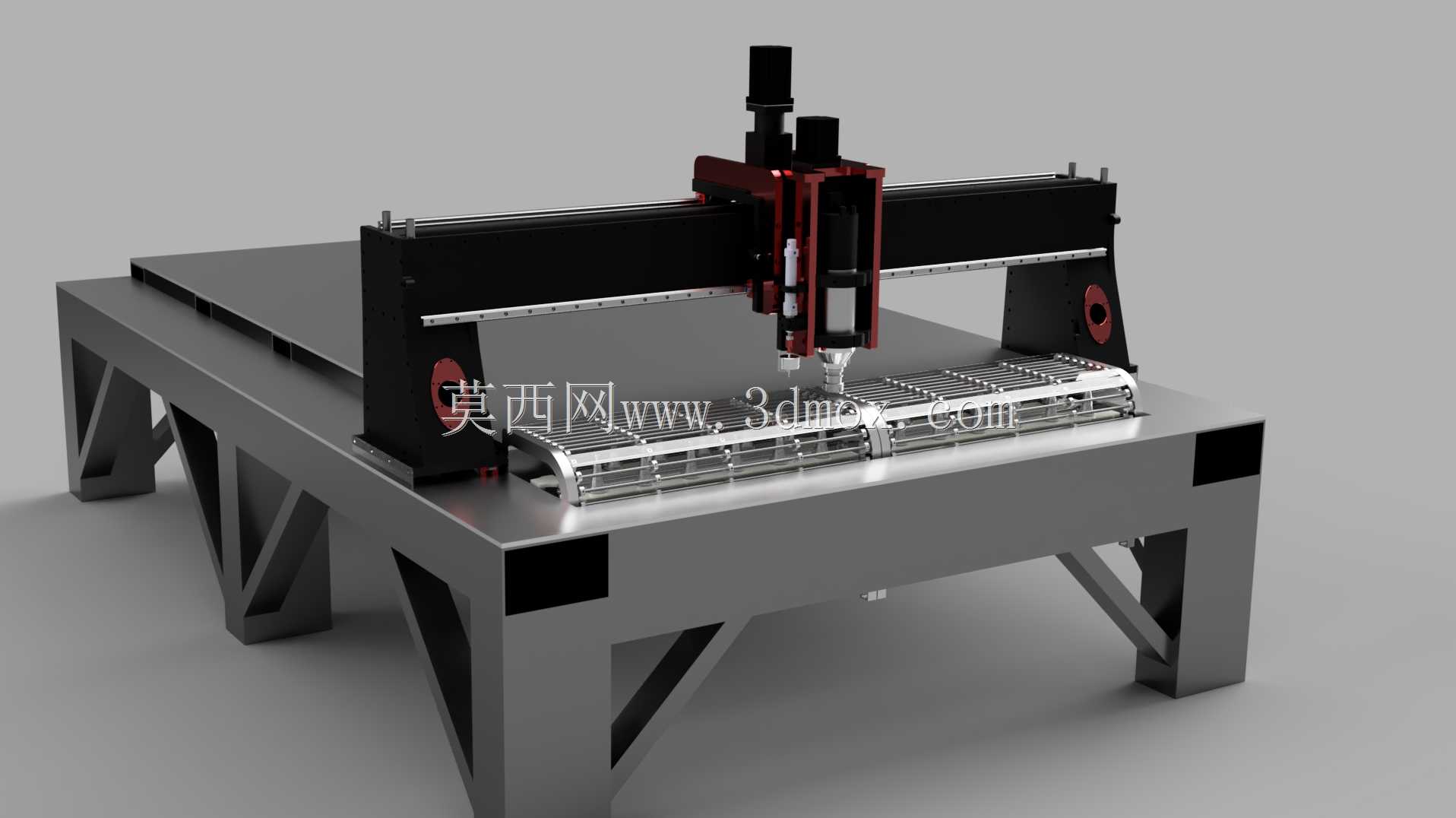

　　这款龙门式双轴数控加工设备主要面向板材类工件的铣削、雕刻、开槽加工场景，常见于广告标识制作、家具板材雕花、非金属模具粗加工、工艺礼品切割等生产环节，可适配亚克力、密度板、实木、软金属等多种常见加工材质，替代人工完成高精度重复走刀作业。设备采用固定龙门横梁搭配移动滑鞍的结构形式，仅保留X轴横向移动、Z轴垂直进给的运动单元，结构刚性表现优于同尺寸悬臂类设备，能有效降低长行程加工过程中的结构颤振问题。X轴行程覆盖1700mm横向加工范围，Y轴配套床身可实现2660mm纵向走刀，Z轴垂直进给行程达185mm，可满足常规厚度板材的加工深度需求，安装时需预留两侧立柱支撑空间、横梁后方走线及拖链安装位置，

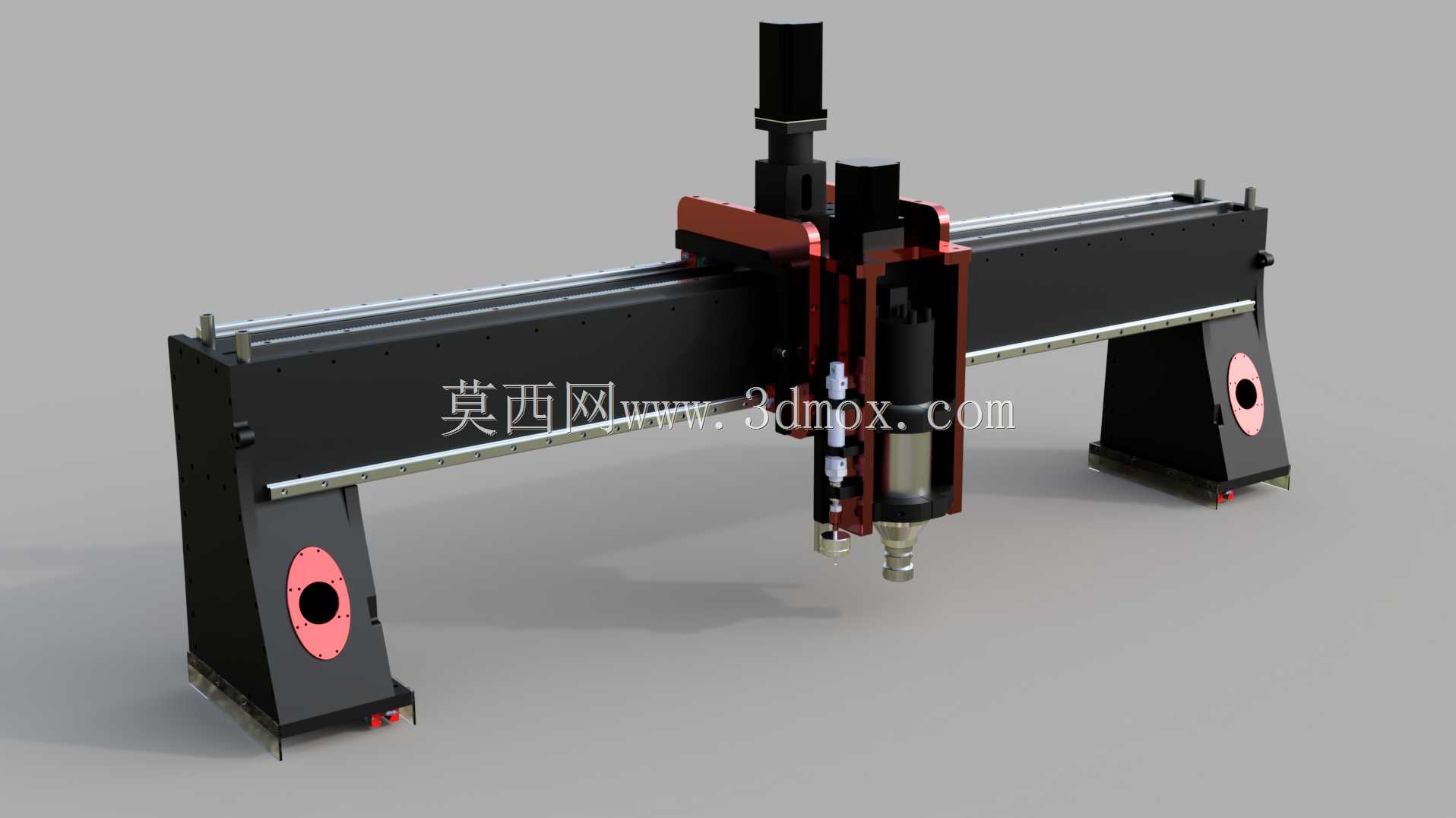

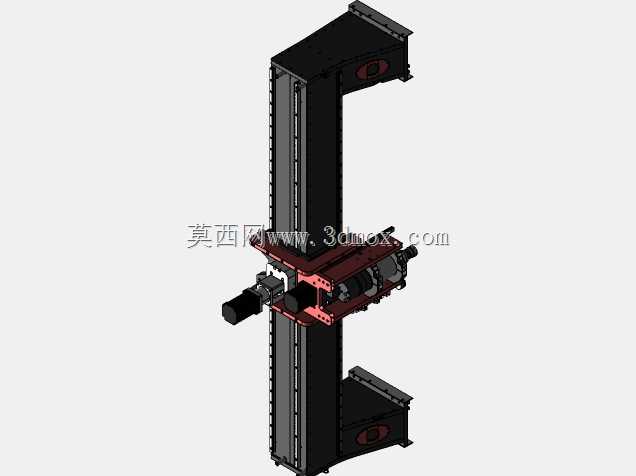

　　地面需做水平校准以避免长期运行出现结构形变。传动系统采用齿轮齿条搭配线性导轨的组合形式，X轴双侧布置导轨副，滑鞍两侧均设置导向轮组与齿条啮合结构，设计阶段预留了每侧导轨可布置四个滑块的安装位，可根据加工负载需求增减滑块数量提升整体刚性，无需重新改动横梁主体结构即可实现刚性升级。Z轴滑枕采用垂直导向布局，主轴安装座预留了常规风冷主轴的安装接口，可根据加工需求更换不同功率的主轴单元，滑台侧面布置了拖链安装位，可容纳主轴电源线、冷却管路、信号线缆的走线需求。结构设计阶段针对龙门架主体做了初步的受力校核，重点考量了滑鞍移动至横梁中部时的横梁下挠变形量，两侧立柱采用箱型焊接结构，底部设置可调水平支撑脚，可抵消地面不平整带来的安装误差。目前结构未集成主轴部分的完整测试数据，也未纳入自动换刀相关组件，整体框架可作为同规格数控加工设备的基础设计参考，后续可根据实际加工需求加装Y轴移动工作台、刀库、冷却系统等功能模块，快速衍生出不同配置的专用加工设备。
