服装按钮对齐拉力检测专用设备设计

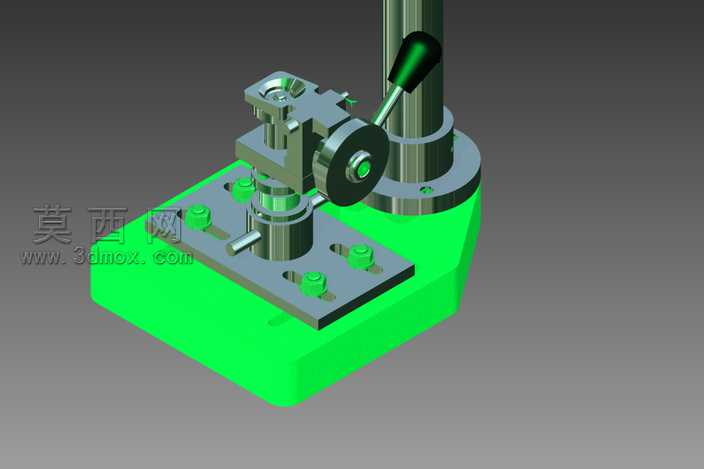

本作品为针对服装类按钮、管理单元拉力性能检测设计的专用测试设备三维模型，采用Autodesk Inventor完成全参数化建模与装配校验，整体结构遵循立式检测设备的人机工程布局，从下至上依次为承载底座、装夹工位、升降立柱、施力手轮、检测执行组件五大模块。建模过程中对所有零件采用自底向上的装配逻辑，底座部分设计为带安装定位槽的铸铁质感结构，通过渲染赋予哑光深绿金属漆材质，表面预留工装安装孔位与调平支脚结构，保证设备放置与测试过程的稳定性；立柱部分采用镀铬金属材质渲染，表面做光滑反光处理，搭配可锁止的升降滑套结构，实现检测工位的高度调节适配，满足不同尺寸规格按钮的测试空间需求。顶部施力结构采用三辐手轮设计，手轮表面做防滑纹理建模，通过丝杠传动结构连接下方的检测夹持组件，传动副的螺纹结构做精确齿形建模，保证施力过程的线性平稳；夹持工位设计有对中式定位夹具，可实现按钮的精准对齐装夹，避免偏载导致的测试数据偏差，夹具的活动压块、锁紧旋钮等零件均做细节建模，还原真实工装的操作逻辑。渲染阶段采用工作室渐变灰色背景环境，添加柔和的顶光与侧补光，突出设备各部件的材质质感与结构层次，对塑料外壳部件赋予亮面绿色工程塑料材质，金属传动件赋予镀铬或发黑处理的金属材质，操作手柄部分做橡胶防滑材质的质感表现。设计思路围绕按钮拉力测试的核心需求展开，摒弃通用拉力机的冗余功能，聚焦按钮类小零件的对齐装夹、稳定施力、精准对位需求，整体结构紧凑操作便捷，所有运动部件均做干涉校验，保证手轮转动带动升降、夹具锁紧固定等动作的流畅性，可直接用于该类检测设备的方案评审、结构优化与生产加工参考，完整还原了专用检测设备从功能需求到三维结构落地的全流程设计逻辑。
