镂空式便携水平尺三维结构设计

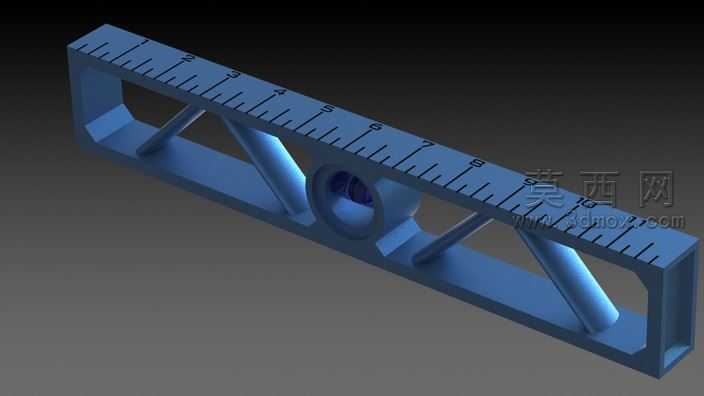

本作品为一款轻量化便携水平尺的三维建模设计，整体采用一体化镂空框架式结构，在三维建模过程中，首先通过草图绘制确定尺身的整体外轮廓尺寸，沿尺身长度方向等距排布刻度标识的定位基准，再通过拉伸特征生成尺身的基础实体，随后对尺身非受力区域进行切除操作，形成多组三角形加强筋搭配的镂空结构，该结构设计既能够大幅降低尺身整体重量，提升手持使用的便携性，又能通过三角形稳定结构保障尺身的整体刚性，避免长期使用出现形变影响测量精度。建模过程中对尺身中部的水平泡安装位进行了精准的限位结构设计，预留出水平泡的安装卡槽与定位凸台，保证水平泡装配后与尺身测量基准面保持绝对平行，确保水平测量的准确性。尺身的测量基准面做了平面度约束的特征设计，保证基准面的平整无翘曲，刻度标识区域通过浅拉伸特征形成刻度线与数字标识的凸起结构，避免长期使用摩擦导致刻度磨损模糊。材质渲染阶段，为尺身赋予了哑光蓝色金属质感材质，模拟工业级铝合金氧化处理的表面效果，既呈现出五金工具的专业工业质感，也通过哑光表面避免强光反射影响刻度读取，水平泡部分赋予透明玻璃材质搭配内部有色液体的材质效果，还原真实水平泡的视觉观感。整体设计围绕实用便携的核心需求展开，在结构上兼顾刚性与轻量化，细节处考虑了长期使用的耐磨需求与测量精度的保障，所有结构特征均符合实际五金量具的生产加工工艺要求，可直接用于后续的结构验证与加工参考，完整还原了日常装修、设备安装场景中常用水平尺的结构特征与使用功能，通过三维建模的方式直观呈现了该类量具的内部加强结构与装配限位设计。
