高精度1-2英寸外径千分尺装配结构设计

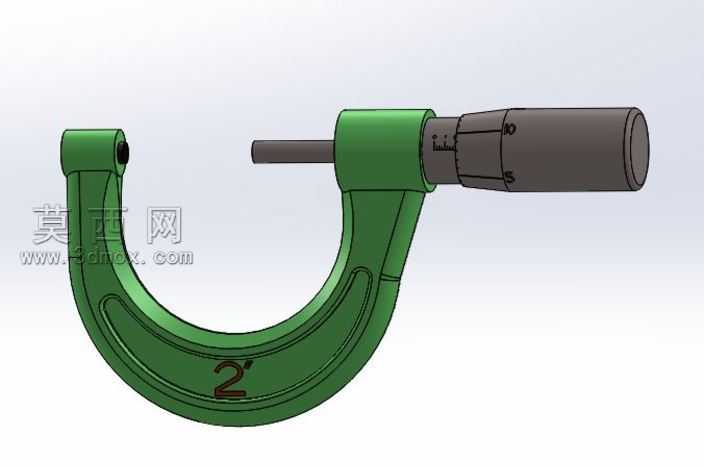

本作品为1-2英寸量程、0.001英寸精度等级的外径千分尺完整装配三维模型，建模过程严格遵循机械量具的实际生产制造规范，完整还原了千分尺的全部核心结构与装配关系。建模阶段首先依据千分尺的机械传动原理搭建整体参数化框架，将测砧、U型尺架、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等核心部件分别进行独立参数化建模，各部件的尺寸公差、配合间隙均参照实际量具的行业标准设定，保证装配后各运动部件的动作逻辑与实物完全一致。材质渲染层面，针对不同部件的实际材质属性分别配置对应材质参数：U型尺架采用喷塑铸铁材质，还原了实物表面哑光绿色喷塑的颗粒质感与金属基底的厚重感；测微螺杆与测砧采用合金工具钢材质，表现出测量面的高硬度抛光金属质感；固定套管与微分筒采用哑光金属与刻度蚀刻效果，清晰还原了筒身的刻度线标识与数字标注；锁紧装置部分则还原了紧固件的金属光泽与操作结构的细节。结构设计上完整复现了千分尺的精密螺纹传动结构，测微螺杆的螺距参数与微分筒的刻度分度严格匹配0.001英寸的读数精度，尺架的弧度结构、隔热垫位置、测力棘轮的止动结构均按照实物比例还原，各部件之间的装配约束完全符合实际装配逻辑，可实现测微螺杆的伸缩转动、锁紧装置的锁止固定、棘轮测力的空转打滑等全部动作模拟。设计过程中重点考量了精密量具的结构稳定性要求，尺架的壁厚分布、受力结构均经过合理性校验，既保证了测量时的结构刚性避免形变影响精度，也还原了量产产品的轻量化设计特征，整体模型可用于机械原理教学演示、量具结构认知学习、虚拟装配实训等场景，完整展现了传统精密机械量具的设计巧思与加工工艺要求。
