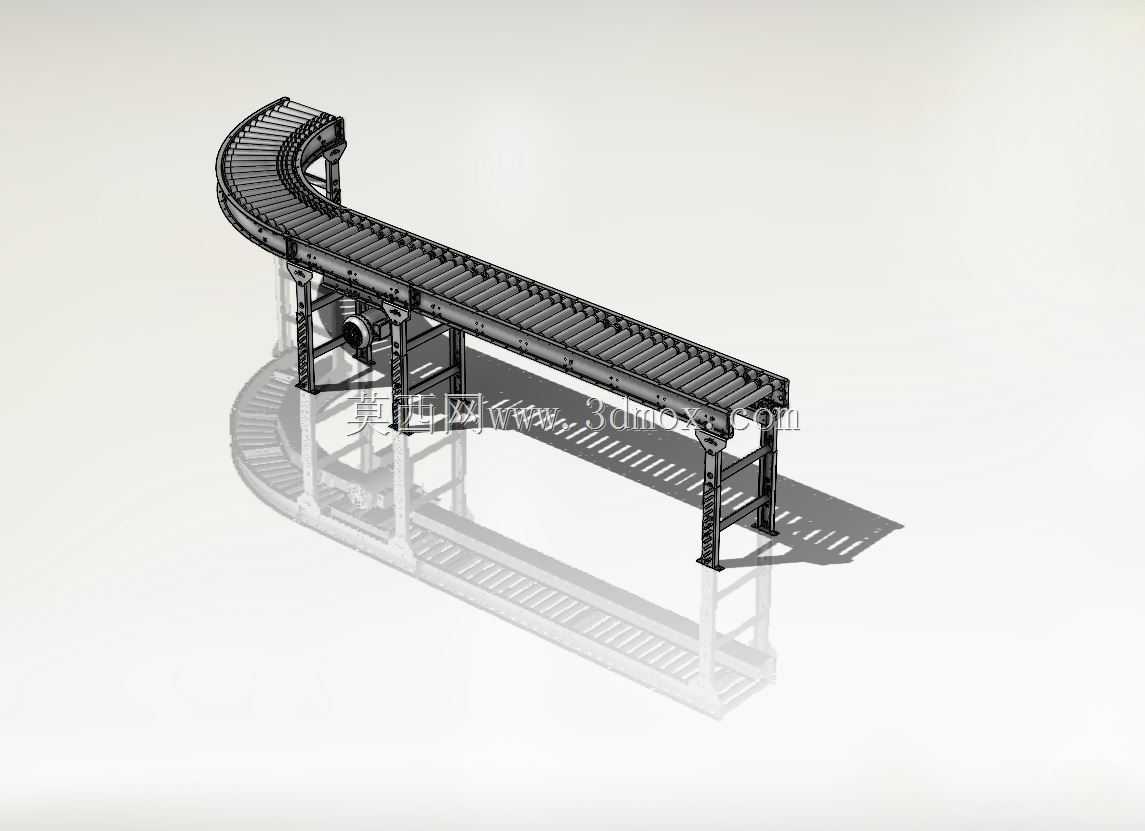

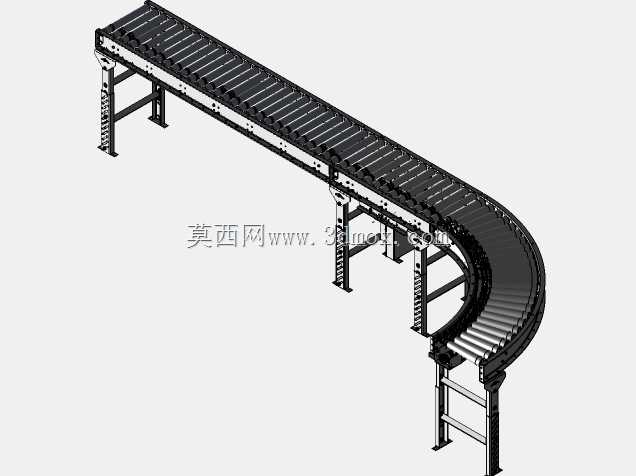

转弯式电动滚筒物料输送设备结构设计

　　在车间物流动线规划、电商仓储分拣线、机加工工序间工件转运等场景中，直线输送往往无法适配场地转角、跨工序衔接的布局需求，这款带90度转弯段的电动滚筒输送设备，正是为解决非直线物料流转需求开发的结构方案。从结构设计逻辑来看，该设备采用模块化分段思路，直线段与转弯段采用统一的机架型材规格，支腿高度可根据现场接驳设备的进料高度做±150mm范围的调节，支腿底部配置可调脚杯，可抵消地面3°以内的平整度误差，无需额外做地面预埋处理，适配多数老旧车间、临时搭建产线的安装条件。转弯段采用锥形滚筒排布设计，每根滚筒的锥度根据转弯半径精准计算，确保物料在转弯过程中不会因为内外圈线速度差出现卡滞、偏移甚至滑落的问题，滚筒表面做滚花处理，

　　增大与物料接触面的摩擦力，针对纸箱、周转箱、硬质塑料件等常见工业物料，无需额外增加防滑附件即可实现稳定输送。动力配置上，仅在直线输送段集成内置式电动滚筒作为动力源，转弯段及后续延伸段通过圆形皮带实现相邻滚筒间的动力传递，单台动力滚筒可驱动两侧总长度达18米左右的输送段，大幅减少动力部件的配置数量，降低设备整体的布线难度与后期维护成本，日常运维仅需定期检查圆形皮带的张紧度，出现磨损时无需拆解机架即可快速更换。机架主体采用型钢焊接后做喷塑处理，侧帮预留标准T型槽，可根据使用需求加装光电传感器安装支架、侧边导向护栏、物料挡停机构等附件，无需在侧帮上二次钻孔焊接，适配不同产线的功能拓展需求。设备的有效输送宽度可根据常见周转箱尺寸做适配调整，

　　转弯段的内转弯半径可根据场地预留空间做参数化调整，建模过程中所有配合面均预留了标准安装公差，滚筒与侧帮的轴承座安装位采用间隙配合设计，装配时无需额外修配即可完成组装，支腿与侧帮的连接采用标准紧固件，拆解后可分段运输，进场后仅需普通内六角扳手即可完成整体组装，无需大型吊装设备辅助。从实际使用场景来看，该设备可直接接驳机床下料口、包装机进料端、仓储分拣格口，实现物料在不同工位间的无人力转运，针对机加工车间的金属切屑掉落问题，滚筒间隙预留了足够的落屑空间，下方可配套加装切屑收集托盘，避免切屑卡滞滚筒影响运行。
