高压旋涡式压缩空气鼓风真空泵结构

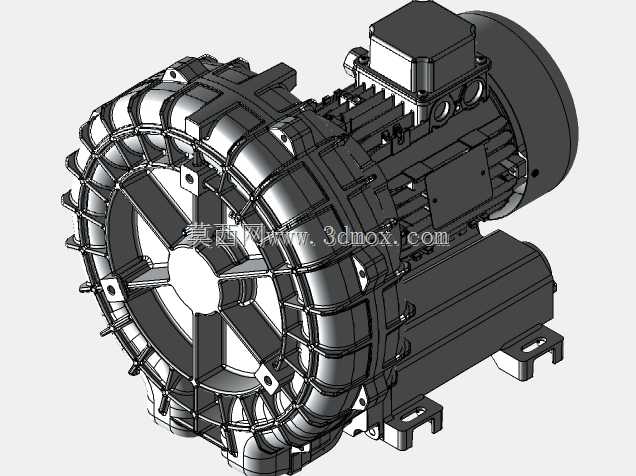

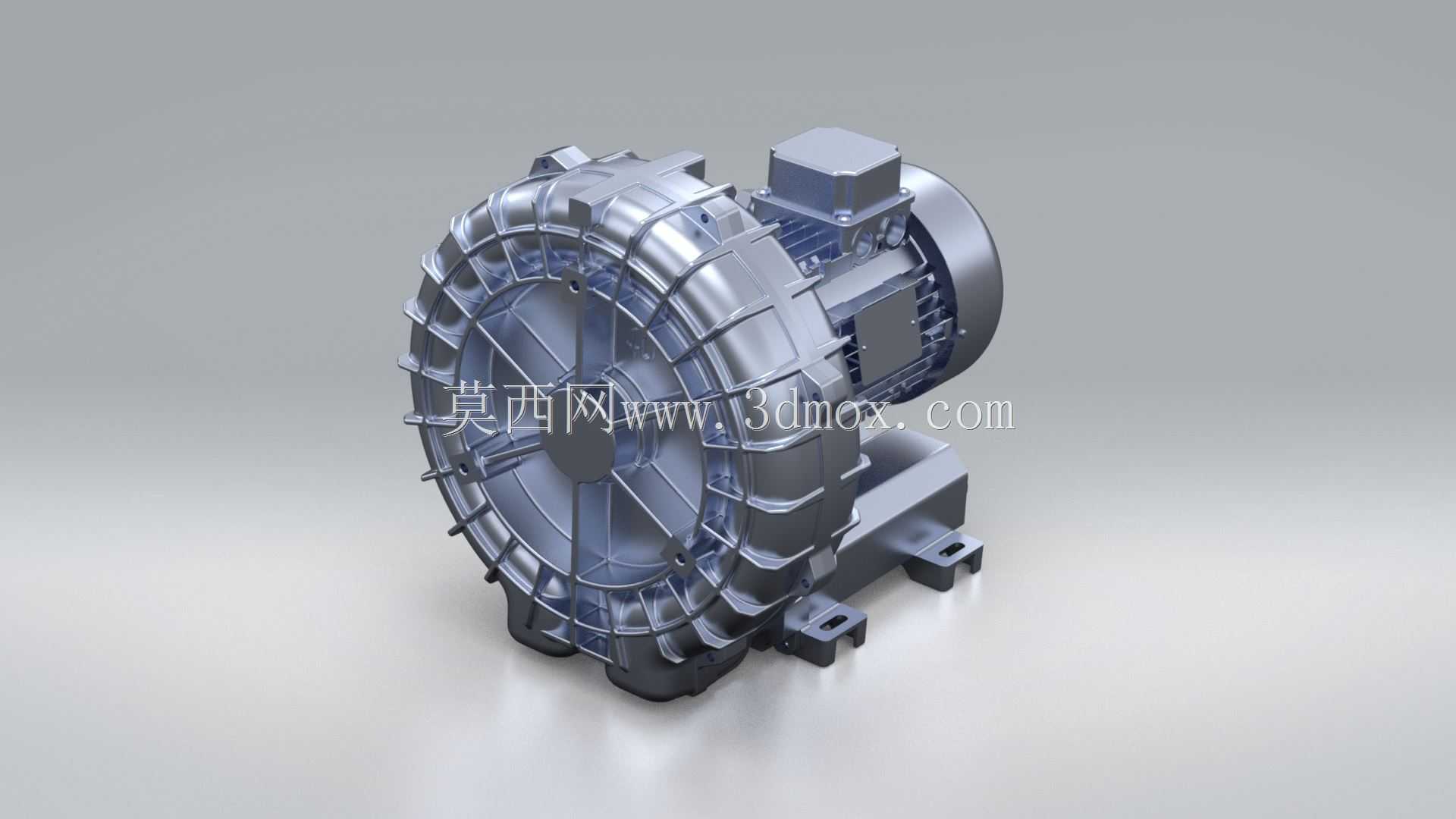

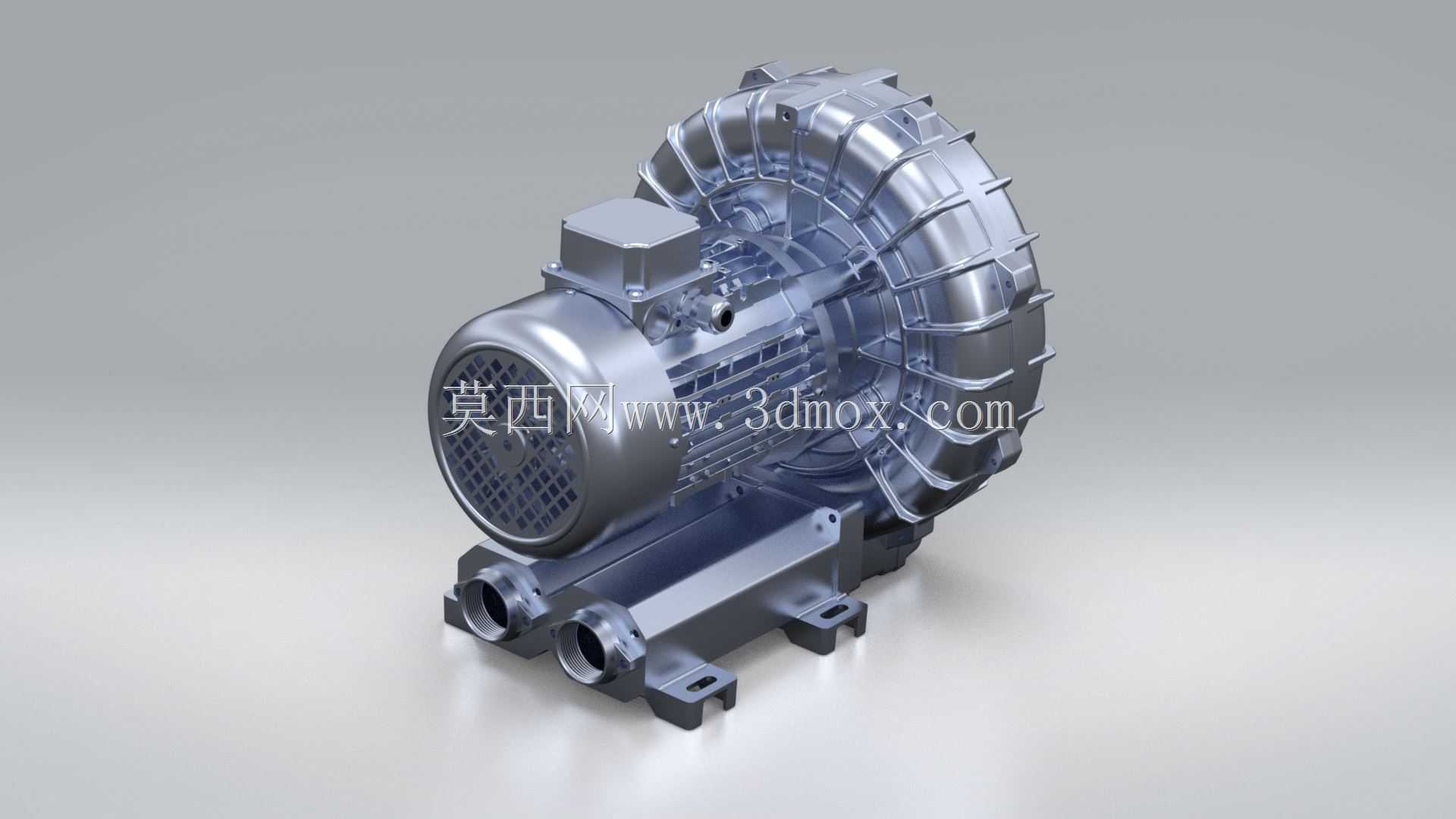

　　在工业气动系统、物料输送、环境处理等场景中，这类侧流道式鼓风真空设备的应用覆盖度极高，很多工程师在做产线配套选型时，最先要核对的就是安装边界与工况匹配度。从结构设计来看，这款设备采用电机与泵体直联共轴的布局，没有额外的皮带传动或者联轴器外置结构，整体安装底座采用一体铸造成型的支脚设计，四个安装脚预留了标准螺栓过孔，安装时不需要额外制作过渡转接板，直接固定在设备机架或者混凝土基础上即可，安装孔的中心距公差控制在±0.2mm范围内，能避免现场安装时出现孔位错位的问题。

　　从功能逻辑上看，这款设备属于单叶轮侧流道结构，空气从进气口进入环形流道后，会在叶轮叶片的带动下做螺旋加速运动，每经过一次叶片的推动，气体的动能和压力就会获得一次叠加，最终从排气口输出稳定的高压气流，当进气口接通密闭管路时，就能形成稳定的负压真空环境。区别于普通的离心风机，它的输出压力更高，运行时的气流脉动更小，不需要搭配额外的储气罐就能稳定输出压力，在印刷机械的纸张吸附、包装线的物料吸送、污水处理的曝气增氧、工业除尘的负压捕集、电镀槽的液体搅拌、粮食加工的颗粒输送场景中都能适配。

　　设计过程中，泵体的流道部分做了圆弧过渡处理，没有直角突变的结构，能最大程度降低气流在流道内的紊流损失，提升运行效率，同时减少气流摩擦带来的噪音。叶轮采用整体压铸铝合金材质，做了动平衡校正，平衡等级达到G2.5级，即使在最高转速下运行，整机的振动幅度也能控制在0.1mm以内，不会对周边的精密检测设备造成振动干扰。电机部分采用全封闭风冷结构，外壳的散热筋沿轴向均匀分布，能保证设备在40摄氏度的环境温度下连续24小时运行不会出现过热问题，接线盒设置在电机顶部，防护等级达到IP54，能适应车间内多粉尘、有少量溅水的工况。

　　现场安装时需要注意，设备的进气口必须加装精度不低于10μm的空气过滤器，避免硬质颗粒进入流道刮伤叶轮和泵体内壁，造成间隙变大、压力下降的问题；进出口的管路连接要采用柔性接头过渡，避免管路的重量直接压在泵体接口上，造成接口变形漏气。设备的外形尺寸经过紧凑化优化，整机长度控制在合理范围内，不需要占用过大的安装空间，在做设备布局时，只需要在电机尾部预留出足够的散热空间，在进气侧预留出过滤器更换的操作空间即可，不需要额外预留大面积的维护通道。

　　在实际工况匹配中，这款设备可以通过变频调速调整输出的压力和流量，当产线需要的真空度或者鼓风量发生变化时，不需要更换设备，只需要调整电机的运行频率就能匹配工况需求，这种设计能大幅降低产线改造的成本。区别于两级结构的鼓风设备，单级结构的维护点更少，日常运行只需要定期更换进气过滤器、检查轴承润滑脂状态即可，不需要拆解泵体做复杂的维护，能降低后期的运维成本。泵体和电机的连接部分采用密封轴承支撑，轴端采用双唇口油封密封，能避免运行过程中出现润滑油泄漏污染压缩空气的问题，在食品包装、医药输送等对气源洁净度有要求的场景中也能适配使用。
