工业物料分级输送设备结构设计

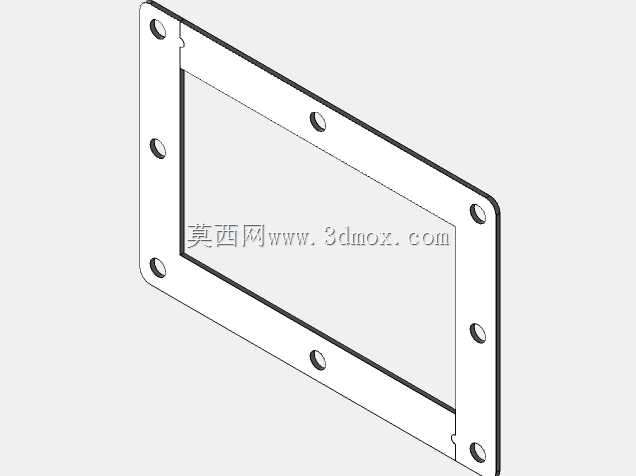

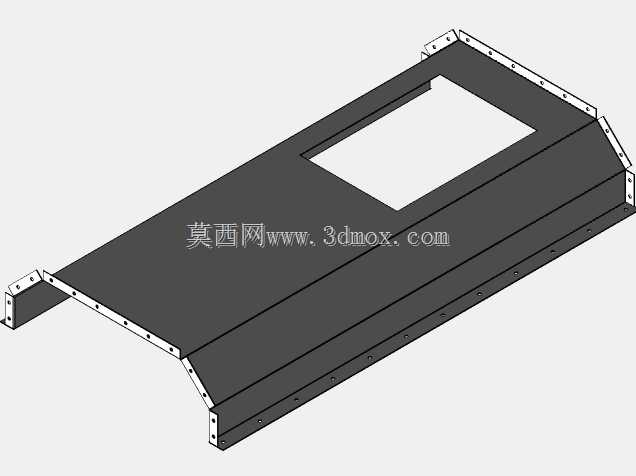

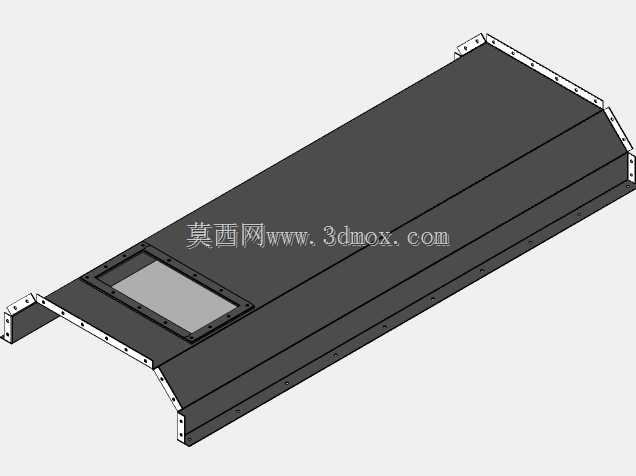

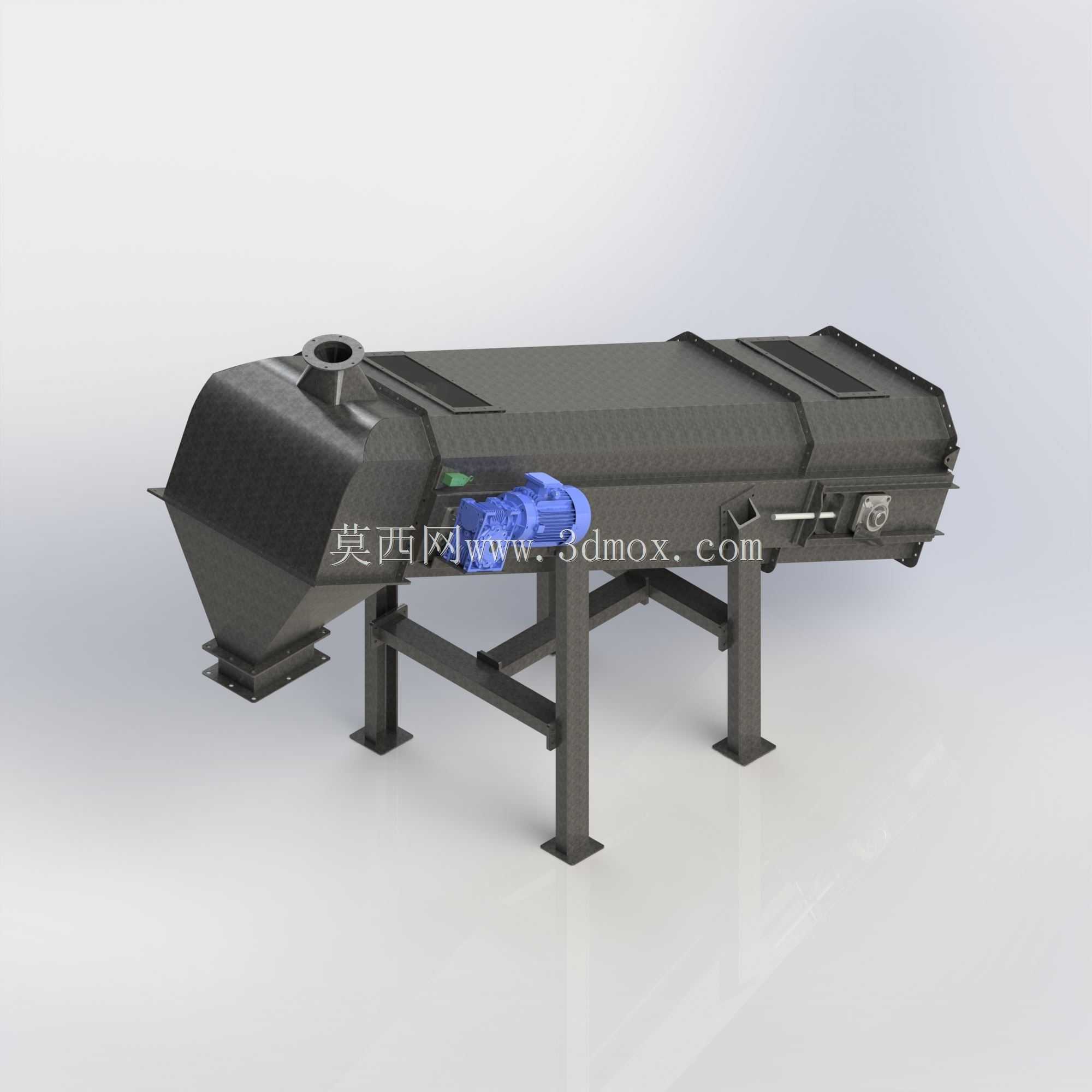

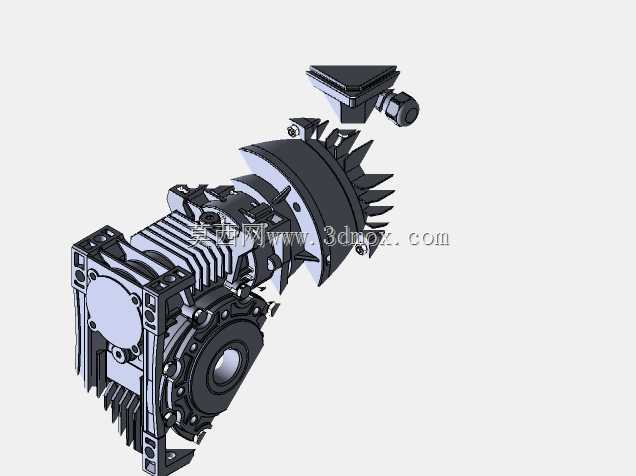

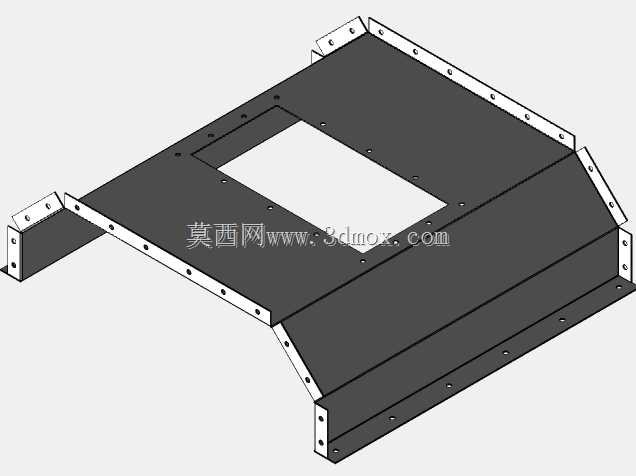

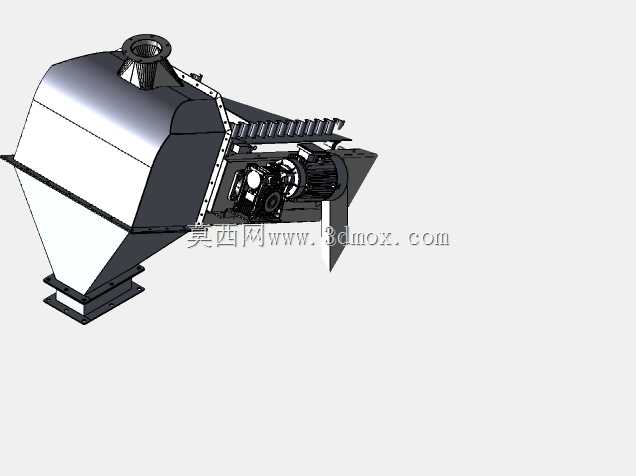

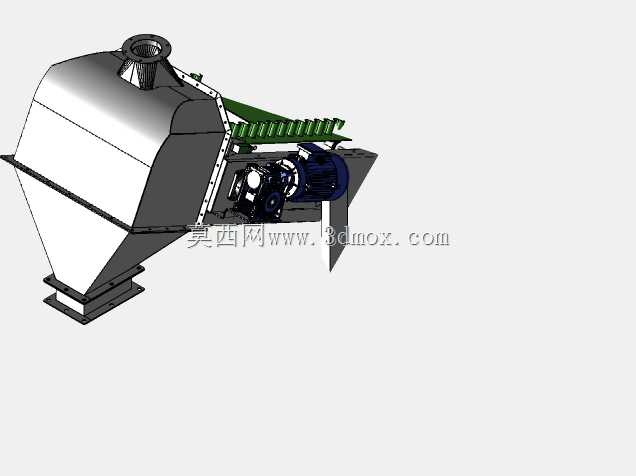

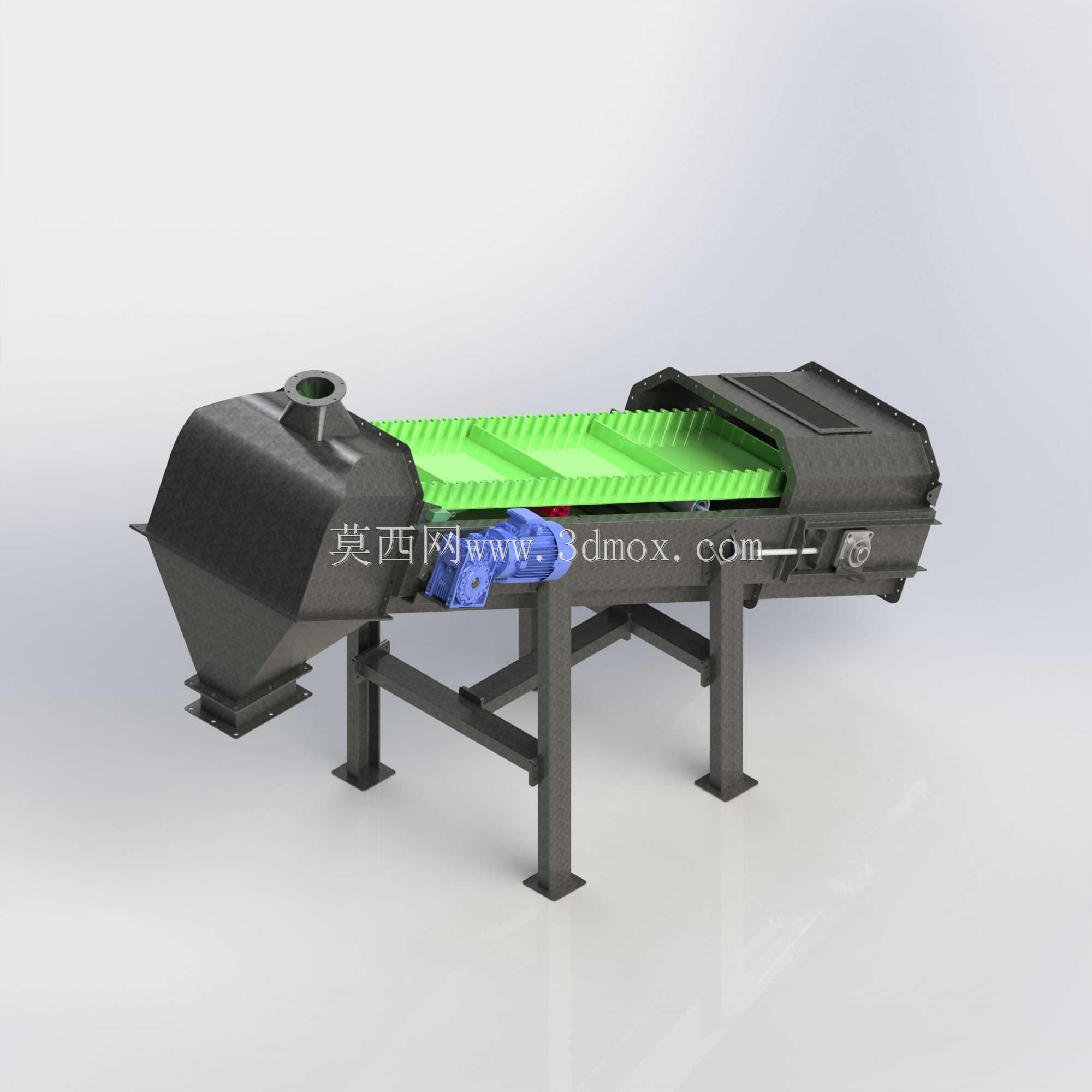

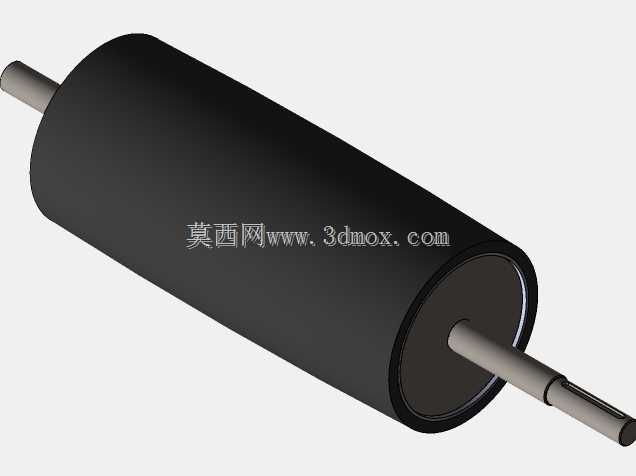

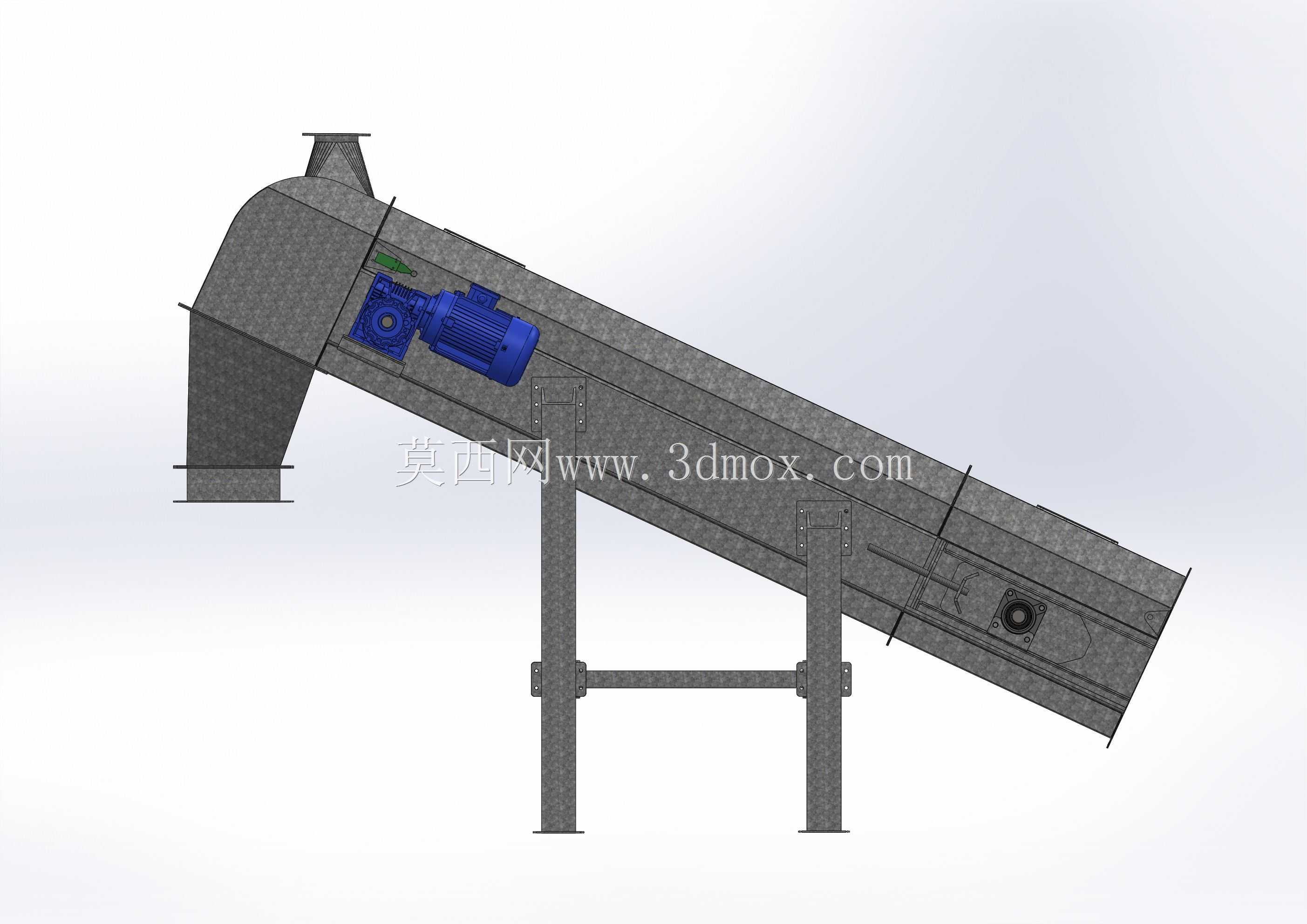

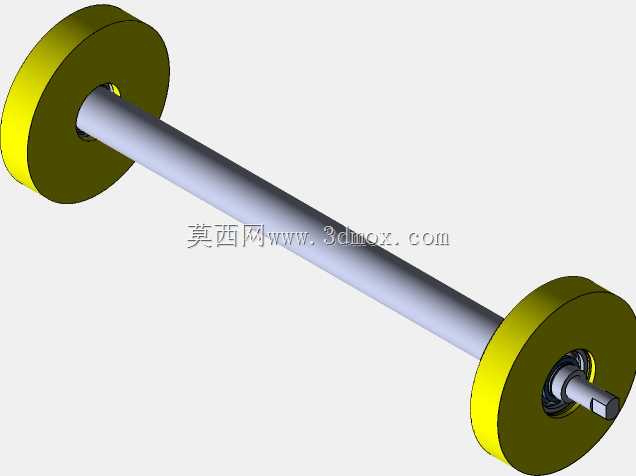

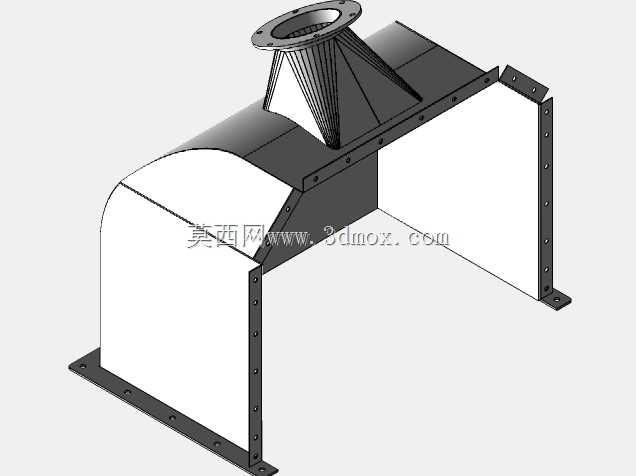

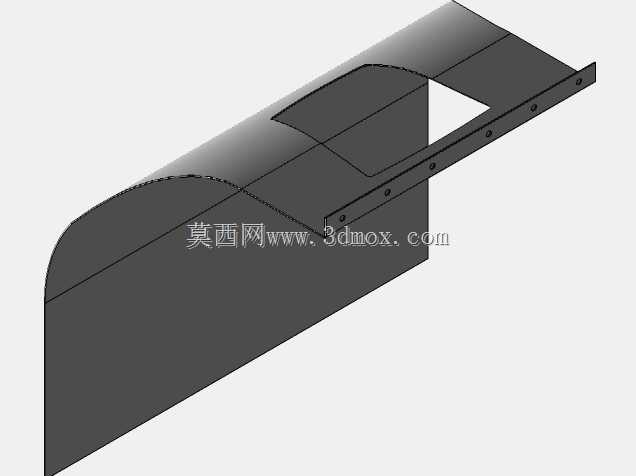

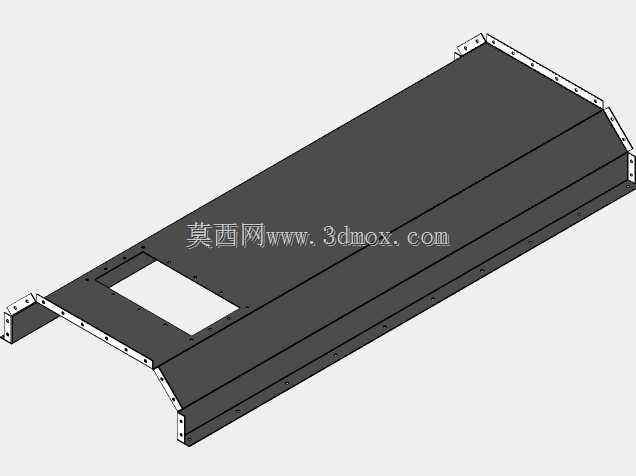

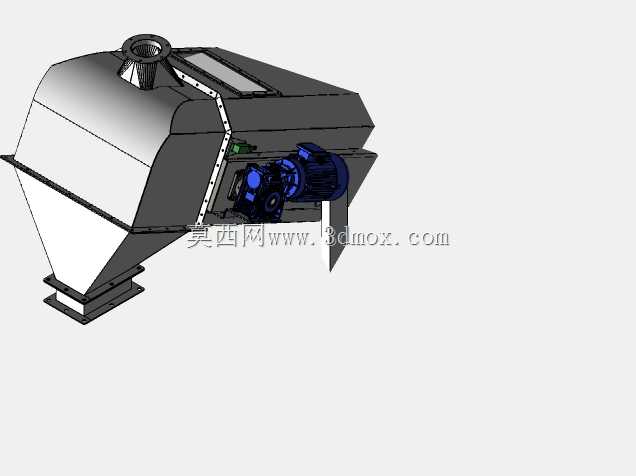

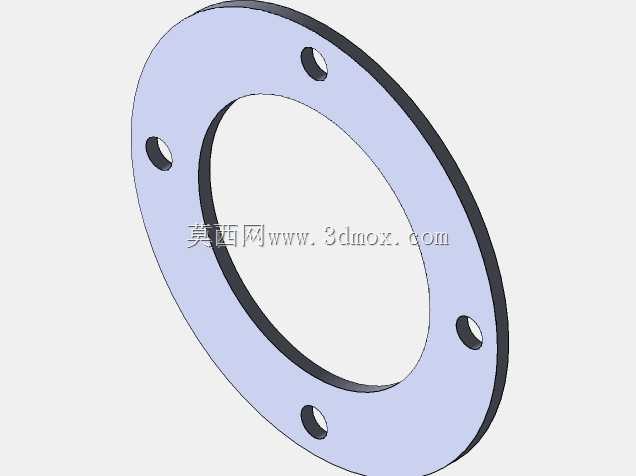

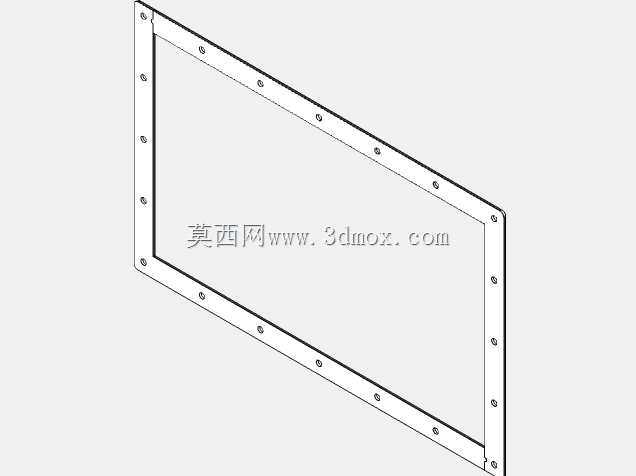

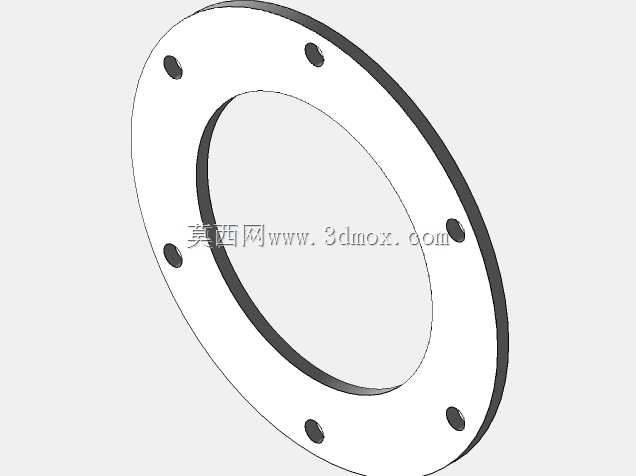

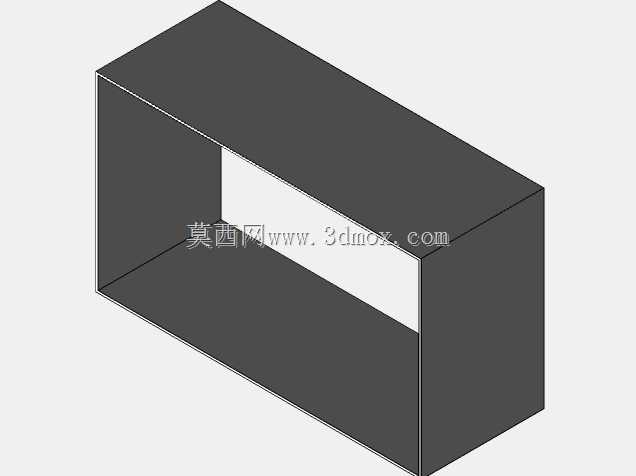

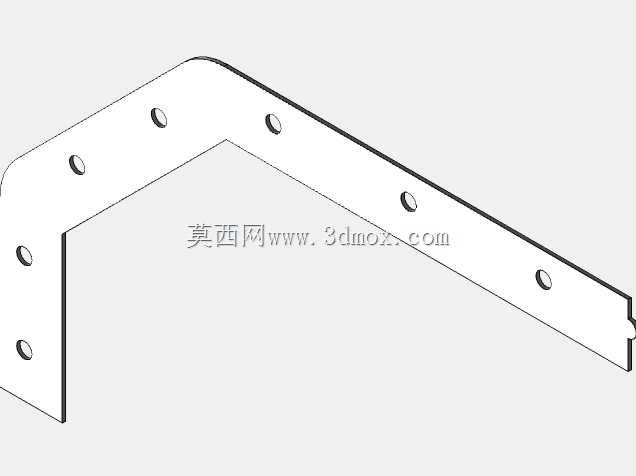

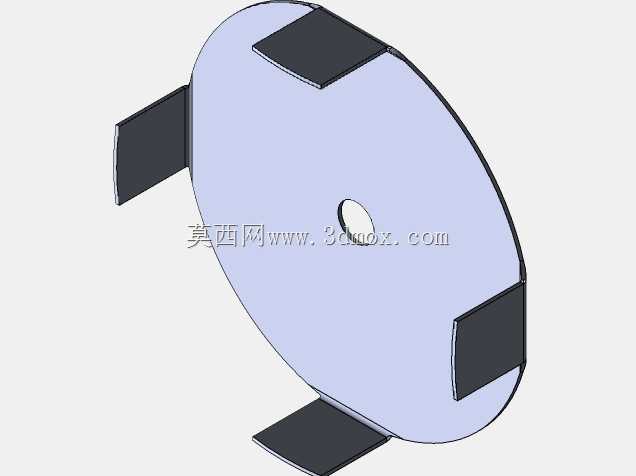

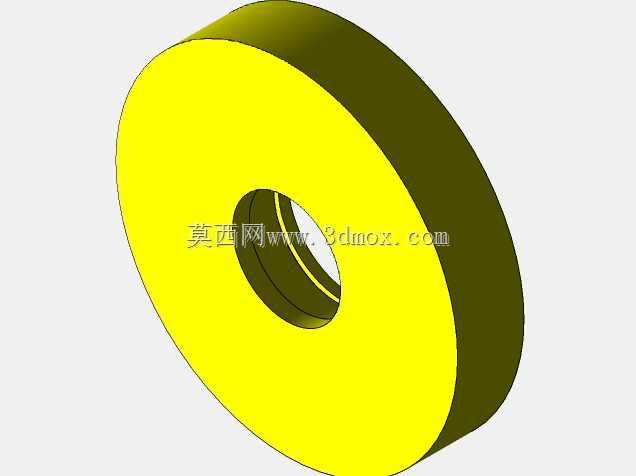

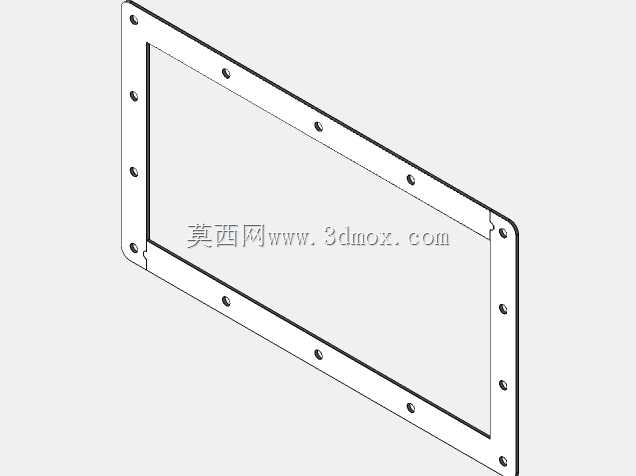

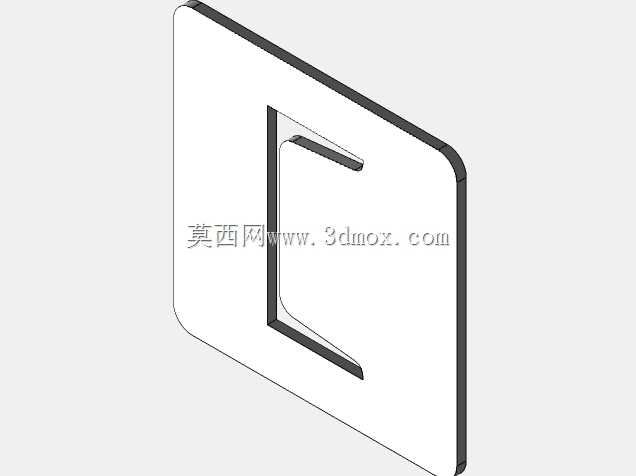

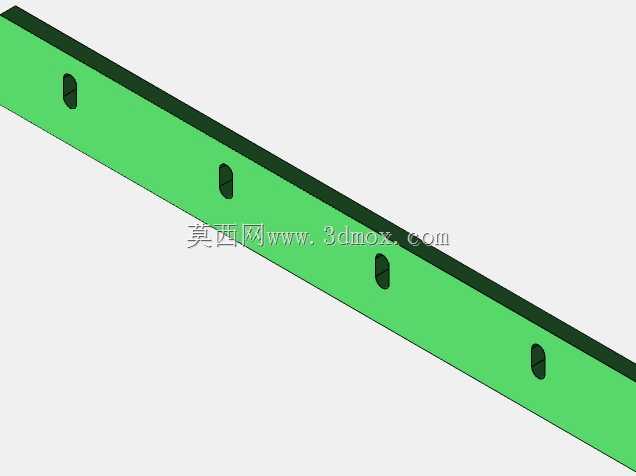

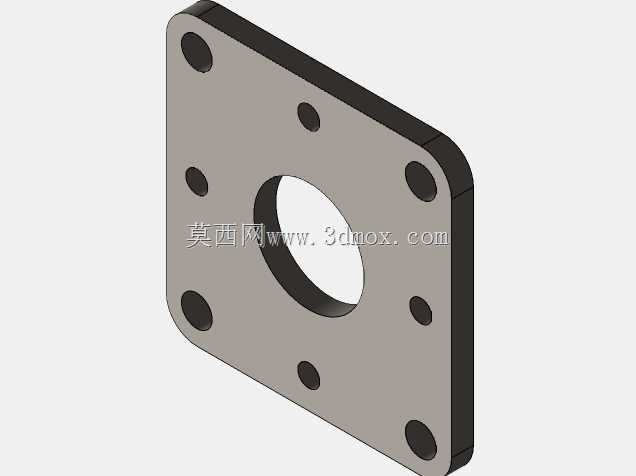

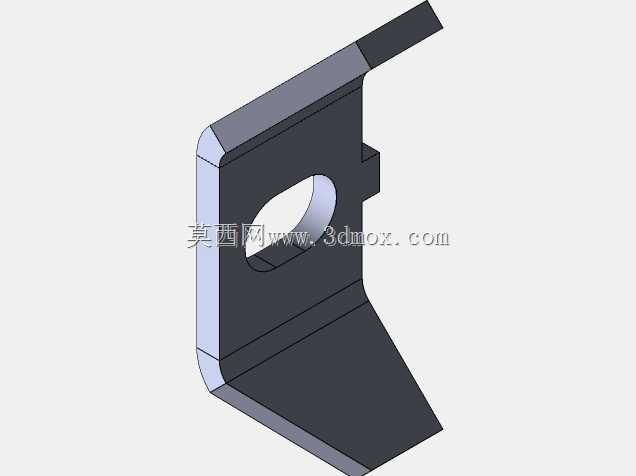

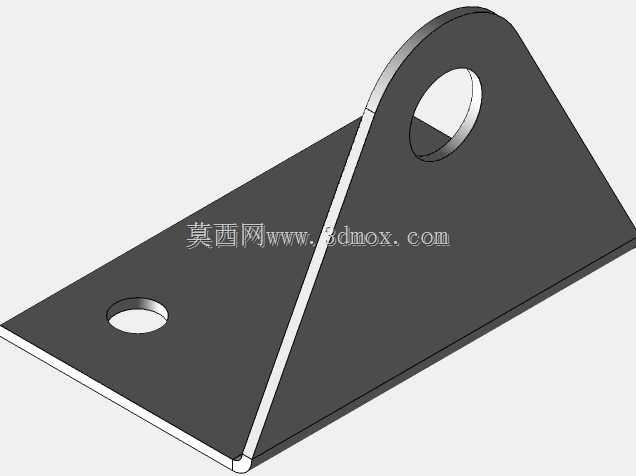

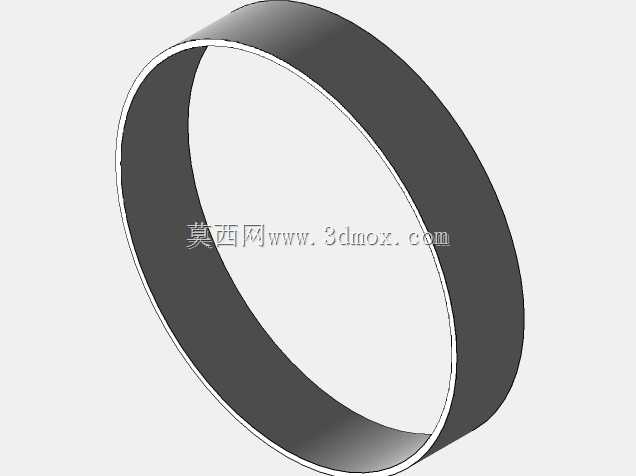

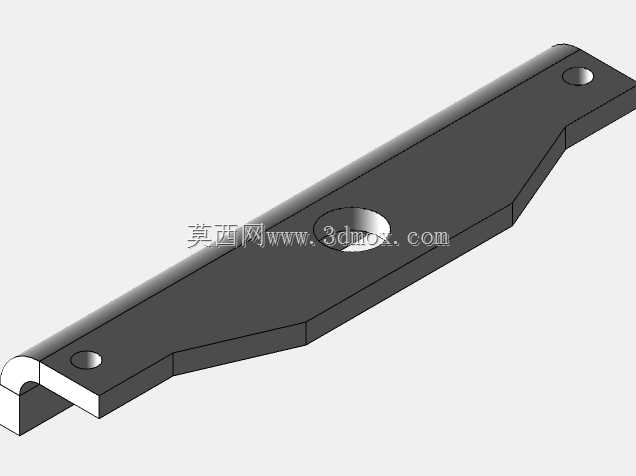

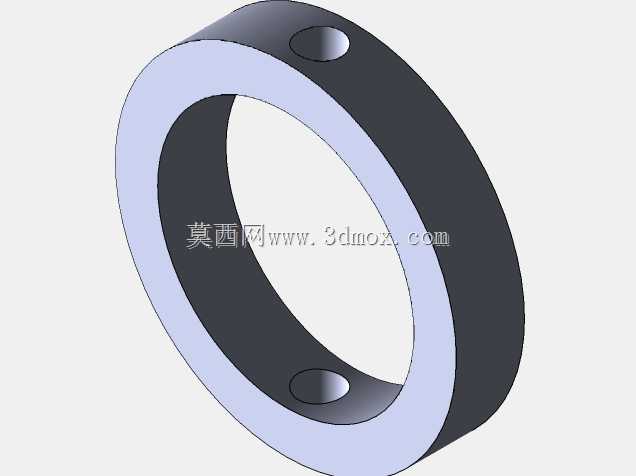

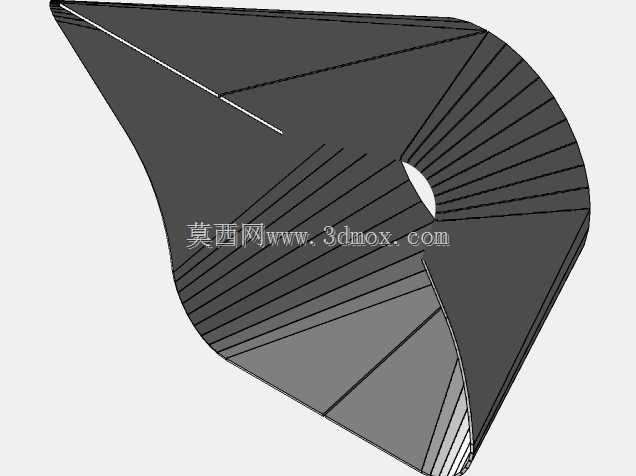

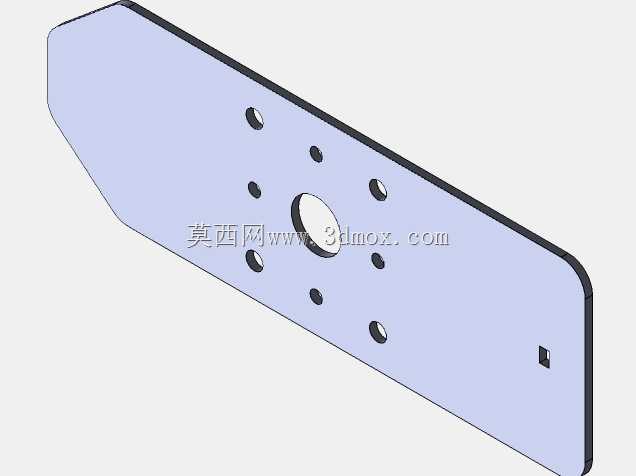

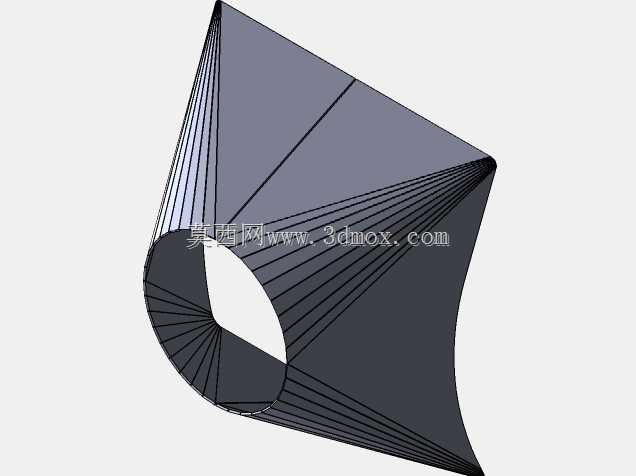

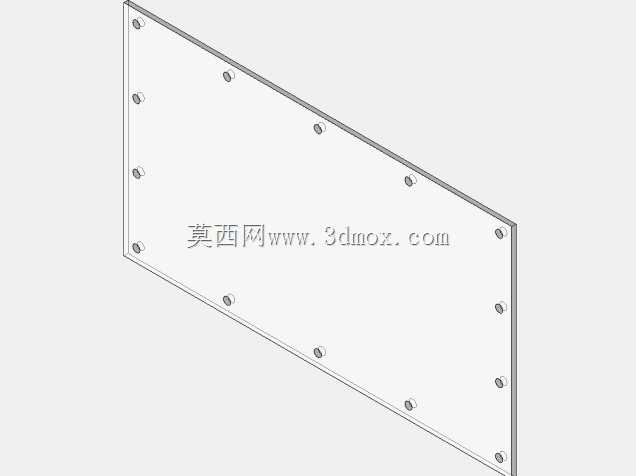

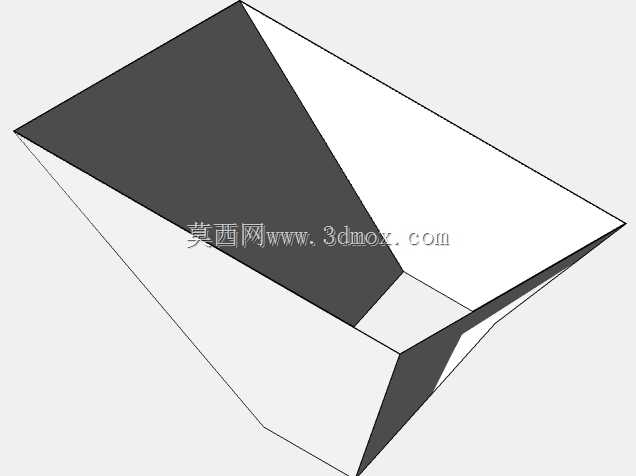

　　该分级输送设备主要面向散状物料处理产线的分级转运工序，常见应用于粮食加工、建材分选、矿产初筛、轻工物料分拣等场景，可在物料连续输送过程中同步完成不同粒径、不同品级物料的初步分流，替代传统人工分拣加平带输送的冗余工序，压缩产线整体占地长度。设备主体采用封闭槽型壳体设计，顶部设置进料接口与观察检修口，可对接上游料仓、破碎设备或筛分设备的出料端，避免输送过程中粉尘外溢，适配有环保要求的室内生产车间工况；壳体下部设置多组分料出料口，可根据物料分级需求对应不同品级物料的收集管路，实现输送过程中的在线分流。驱动端采用侧装式减速电机直连驱动辊的布局，相比传统链传动结构，减少了传动环节的易损件数量，日常维护仅需定期检查轴承润滑状态与皮带张紧度即可；

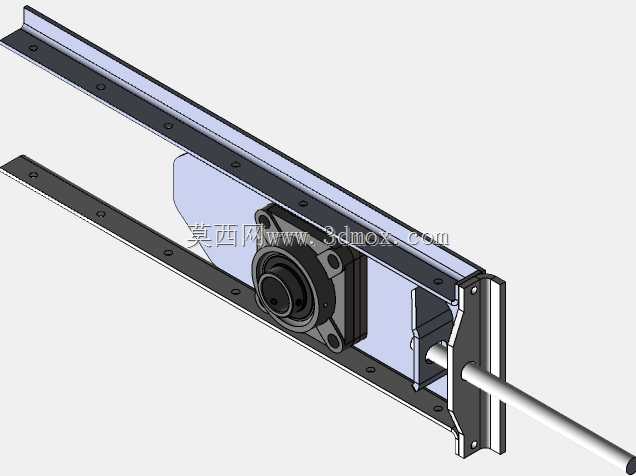

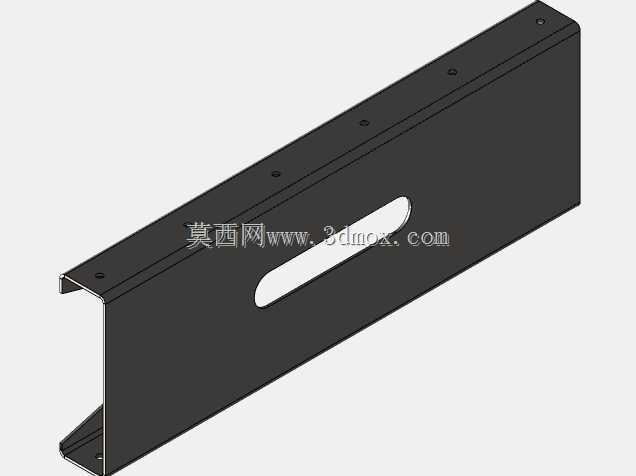

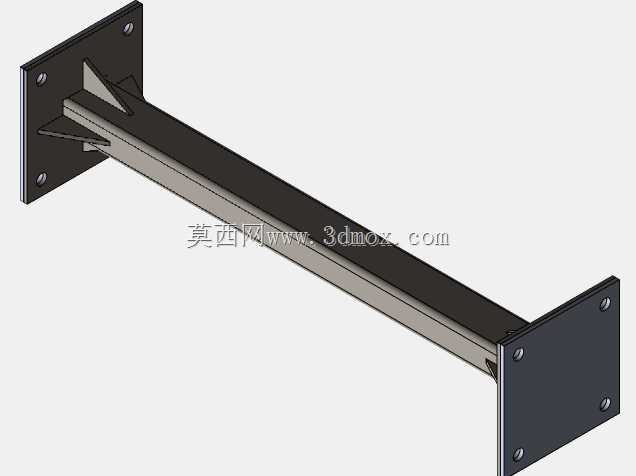

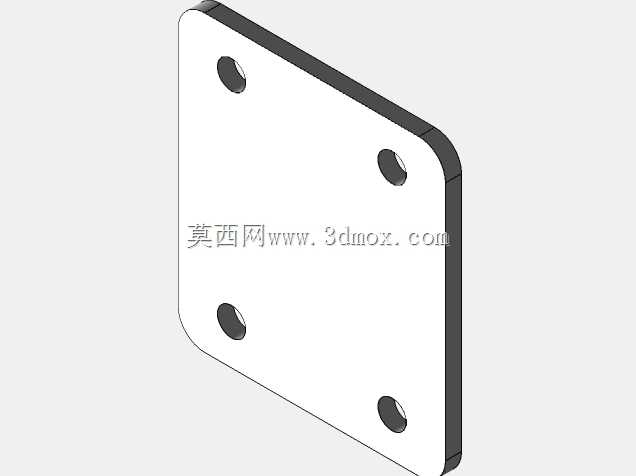

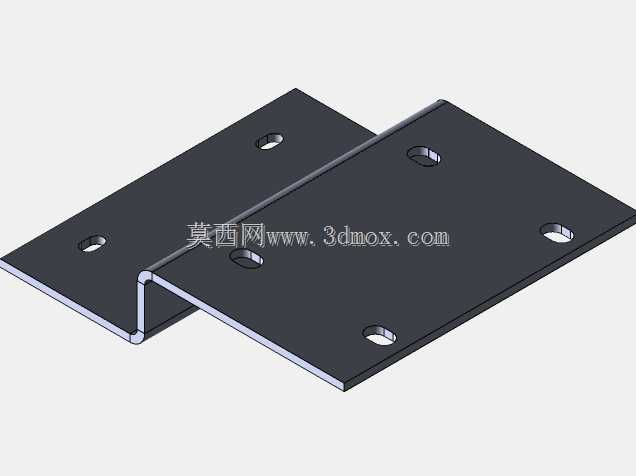

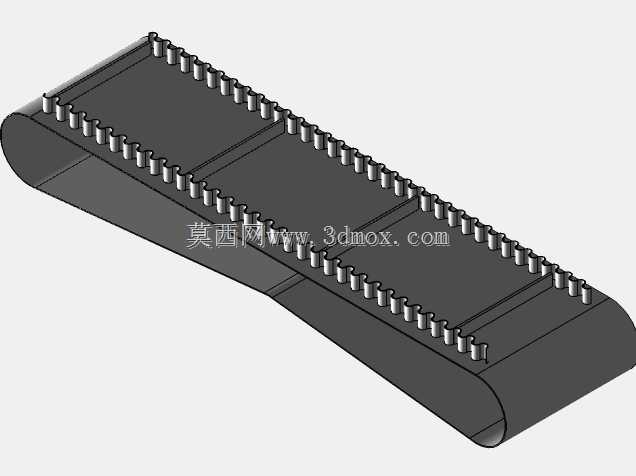

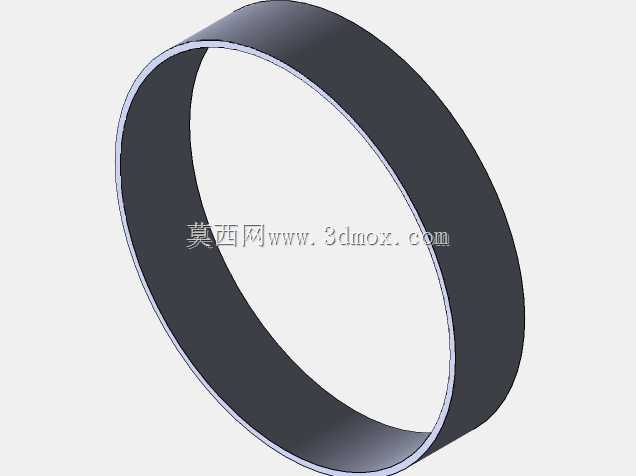

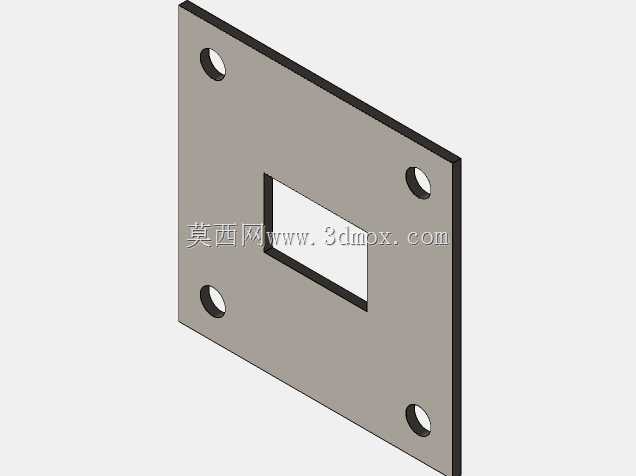

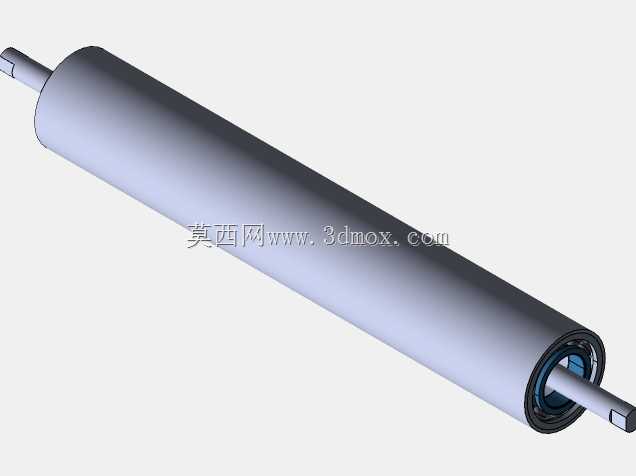

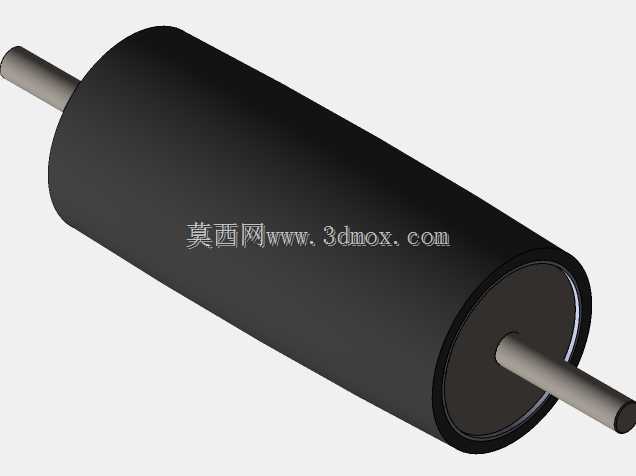

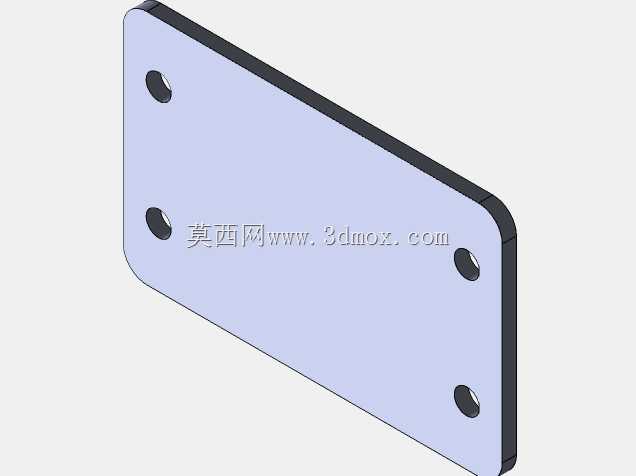

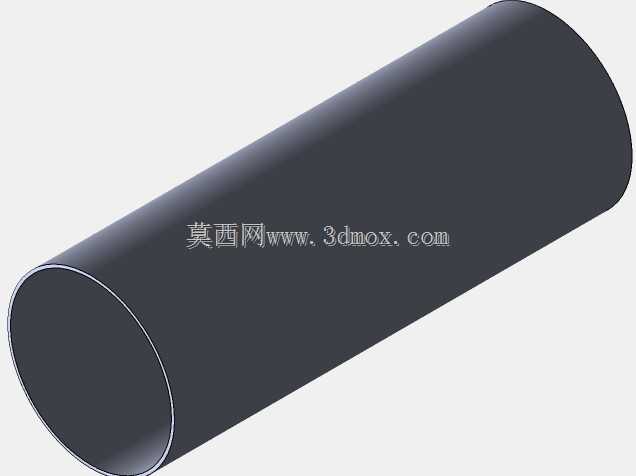

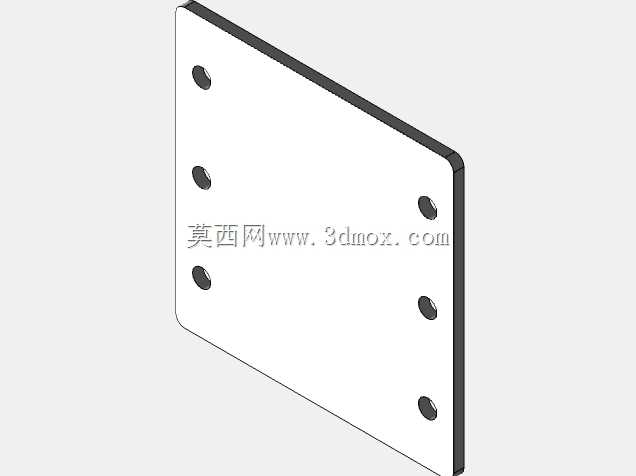

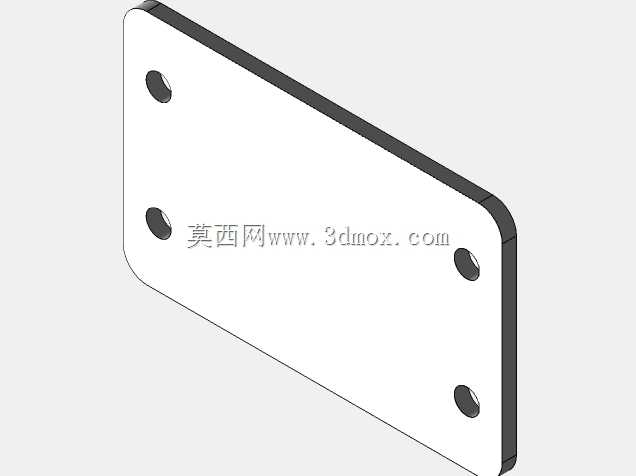

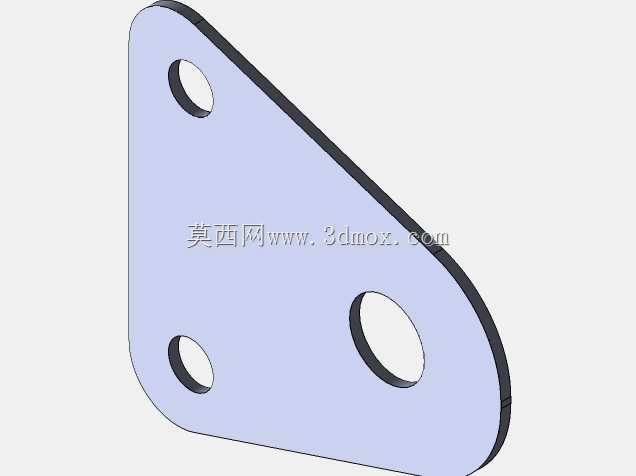

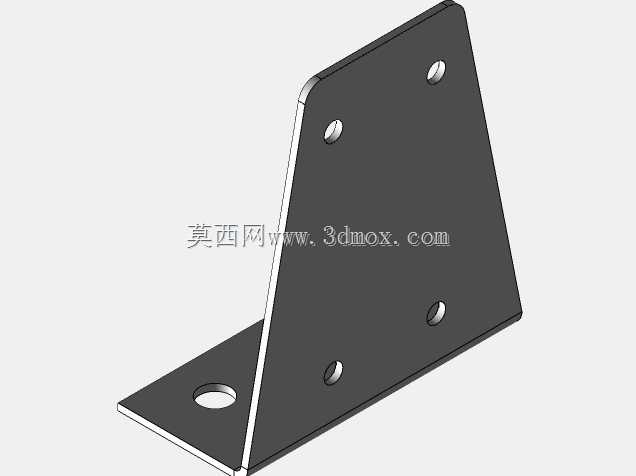

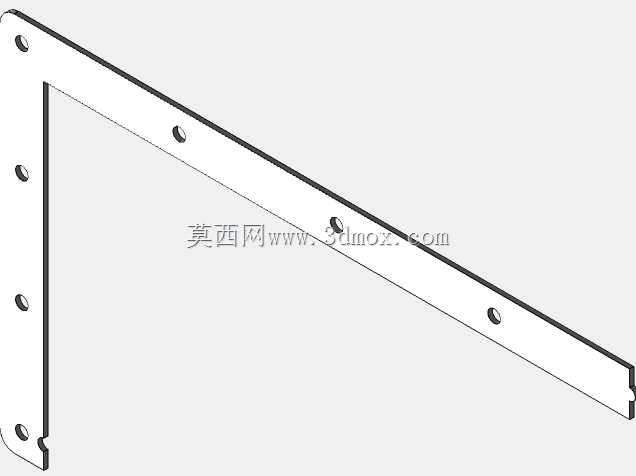

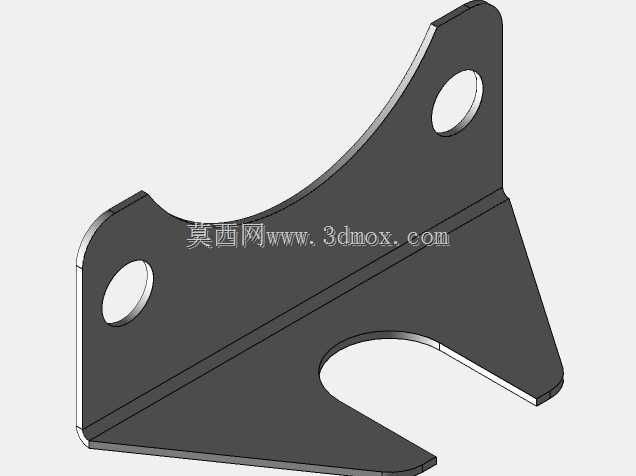

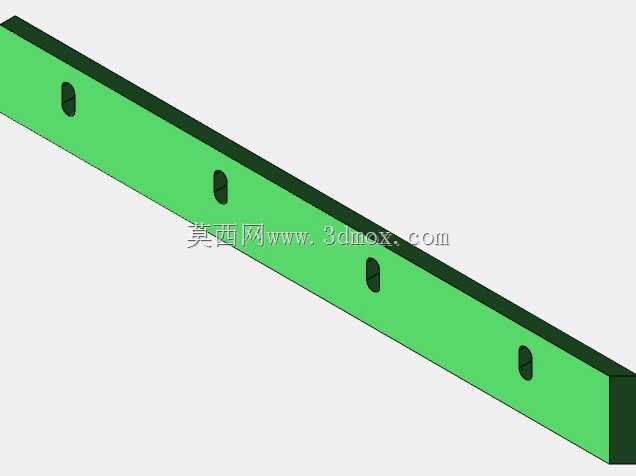

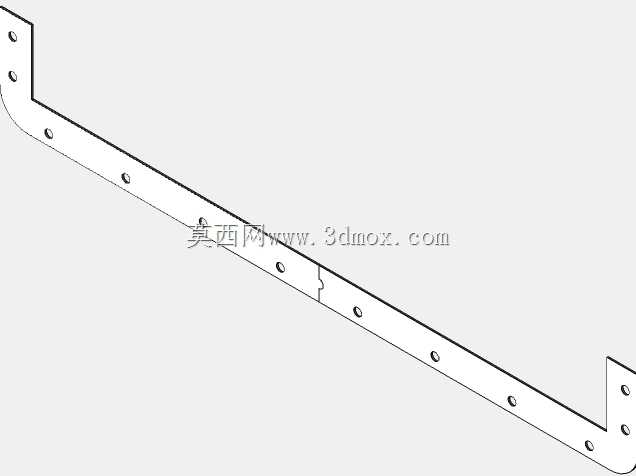

　　张紧机构设置在设备尾端，采用螺杆调节式张紧结构，可在设备不停机的状态下完成皮带张紧度微调，适配长时间连续运行的产线需求。支撑机架采用方管焊接成型的四腿支撑结构，支腿底部设置安装固定板，可通过膨胀螺栓与车间地面固定，安装时需保证设备纵向水平度偏差不超过千分之二，避免皮带运行过程中出现跑偏撒料问题；设备整体安装边界需预留两侧不小于600mm的检修通道，驱动端侧需预留不小于1000mm的电机维护空间，方便后期检修时拆卸减速电机与驱动辊组件。皮带采用带挡边的专用输送皮带，可根据输送物料的磨琢性选择对应材质，针对高磨琢性物料可选用橡胶加织物芯层的耐磨皮带，针对食品级物料可更换为PU材质食品级皮带；壳体内侧设置多组导向托辊，

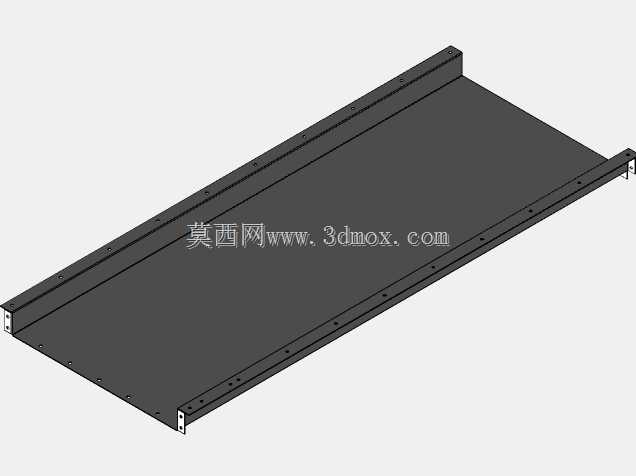

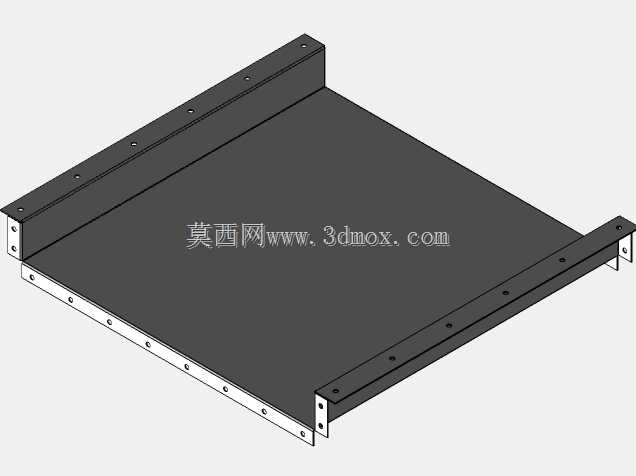

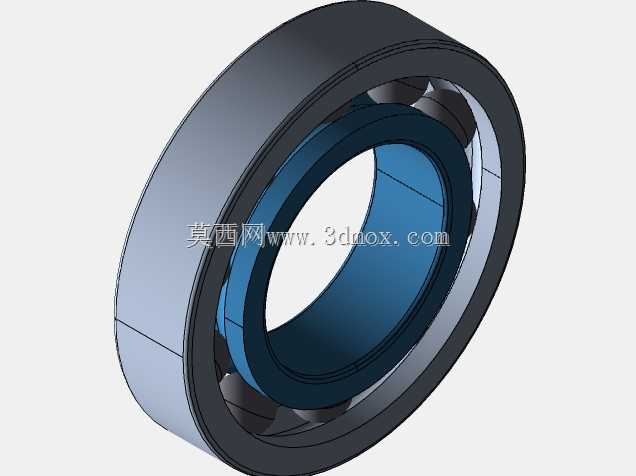

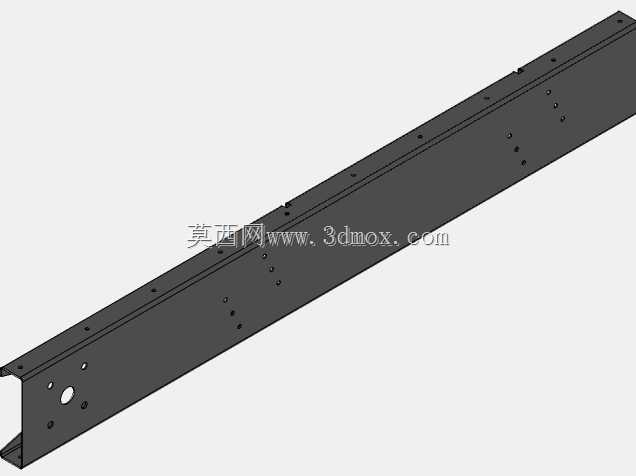

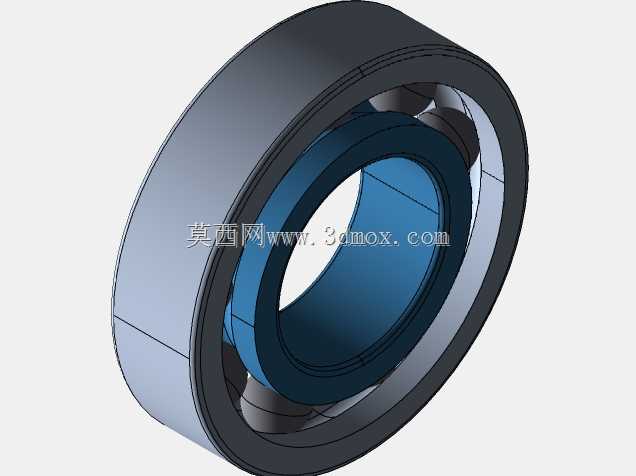

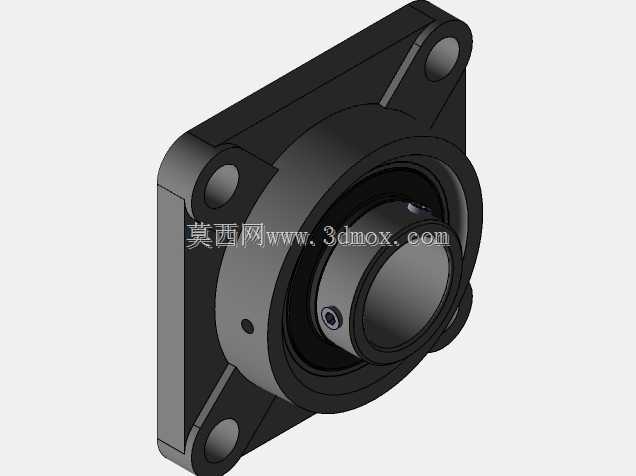

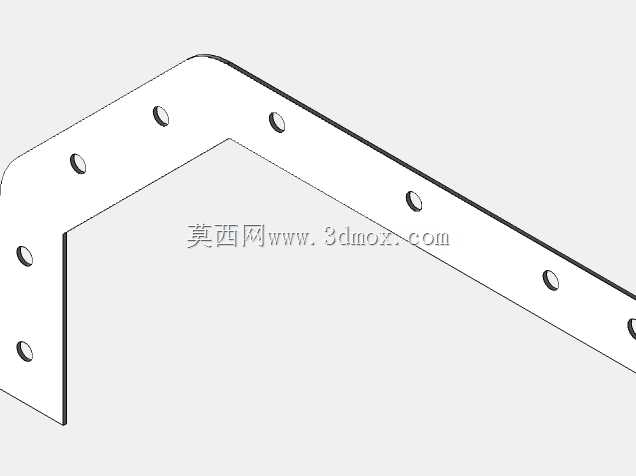

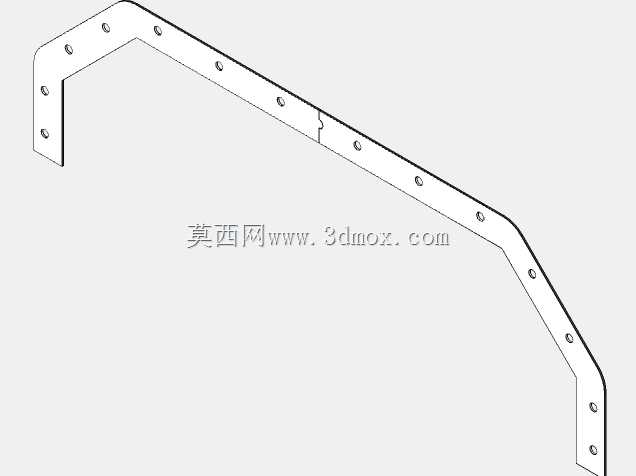

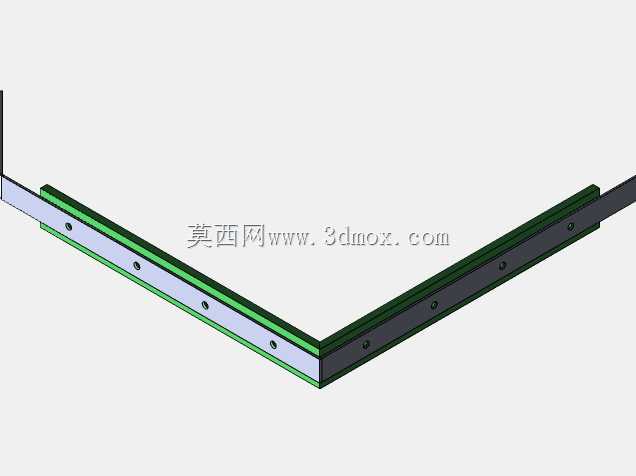

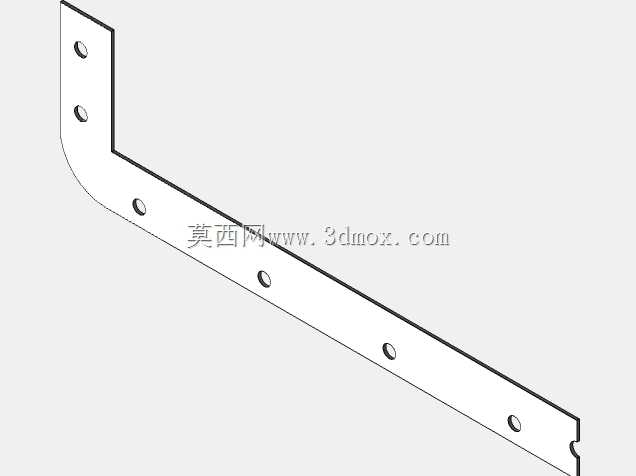

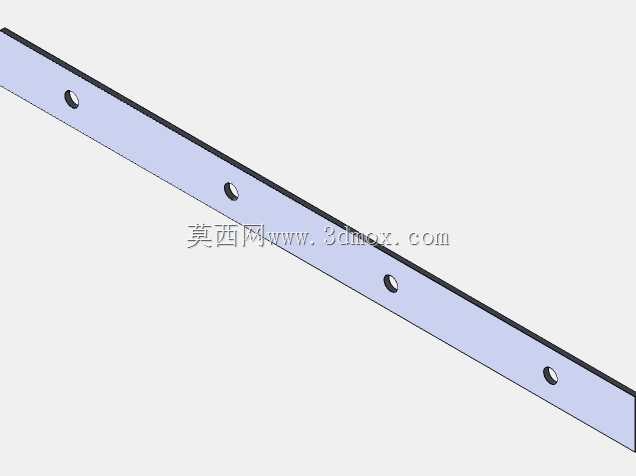

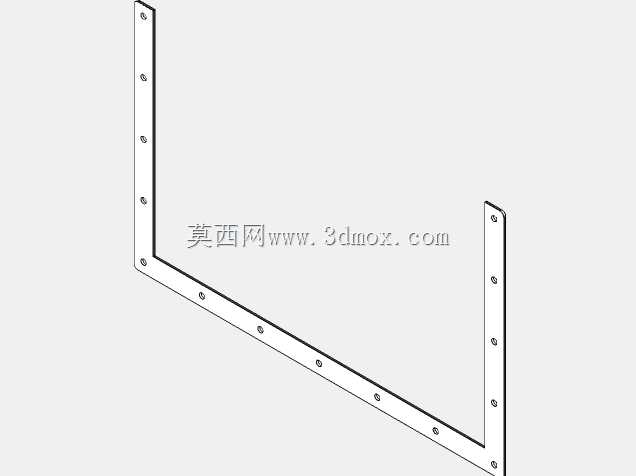

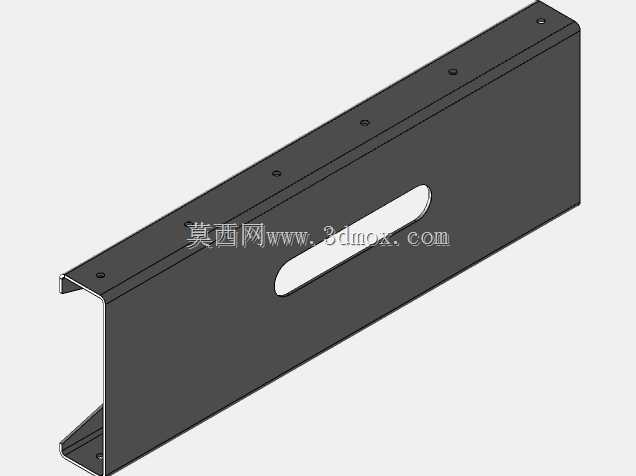

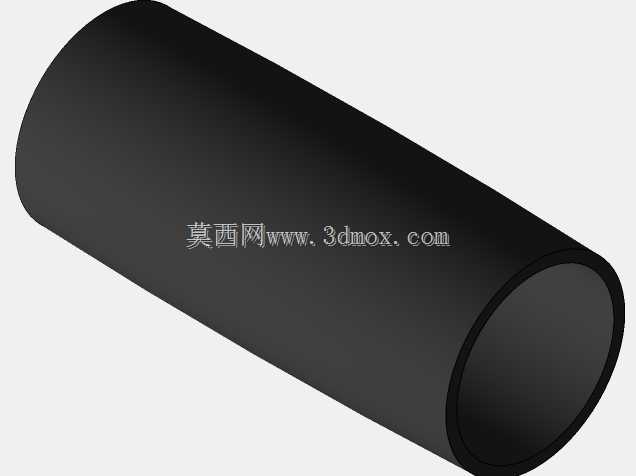

　　托辊采用密封轴承结构，可避免粉尘进入轴承造成卡滞，延长托辊使用寿命。设计过程中重点考量了壳体的刚度性能，槽型壳体采用折弯钢板焊接成型，外部设置多道加强筋，避免满负荷运行时壳体出现共振变形，同时在进料口位置设置缓冲衬板，减少物料下落对皮带的直接冲击，降低皮带磨损速度。
