Creality Ender3打印机650mmZ轴扩展改装方案

　　桌面级FDM3D打印场景中，原厂Creality Ender3的250mmZ轴行程往往无法满足大尺寸竖向模型的打印需求，比如长轴类结构件、竖向创意摆件、定制化柱状工业样件的加工，经常出现模型高度超出成型范围，不得不拆分打印再拼接的情况，拼接处的粘接强度、对位精度都会直接影响成品的最终性能，额外的后处理工序也会拉长整体加工周期。这套改装结构直接将Z轴有效行程拓展至650mm，覆盖绝大多数桌面级大尺寸竖向打印需求，无需拆分模型即可完成一体成型，大幅降低后处理工作量，同时提升成品结构完整性。

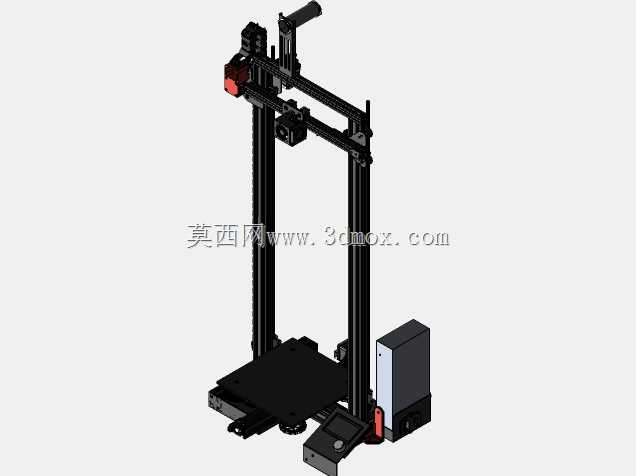

　　设计过程中首先解决的是长行程Z轴的运行稳定性问题，原厂单丝杆驱动结构在Z轴高度提升后，会出现龙门架两侧升降不同步、高速打印时X轴横梁抖动的问题，直接影响打印层纹精度，严重时甚至会出现层错位导致打印失败。因此改装方案加入双Z轴传动结构，两侧同步带联动丝杆传动，保证龙门架两端升降位移完全同步，即使在650mm全行程范围内，X轴横梁也能保持水平状态，打印过程中不会出现单侧倾斜导致的模型壁厚不均、层纹偏移问题。

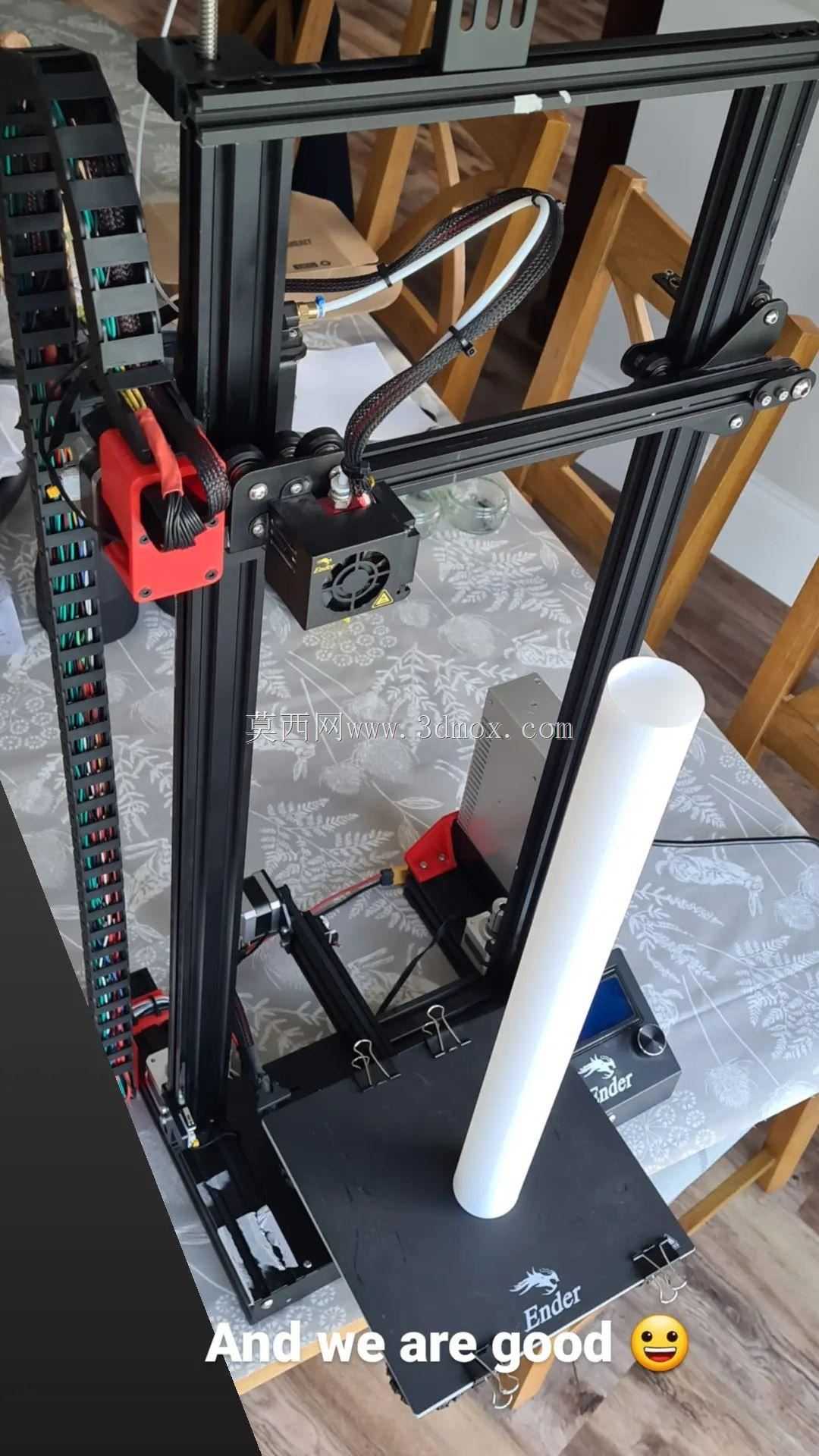

　　针对长行程设备的布线痛点，方案配套加装10mm×20mm规格的QWORK电缆拖链，将X轴、挤出头的所有线缆、气管全部收纳进拖链内部，完全避免Z轴升降过程中线缆与机架、打印平台发生剐蹭缠绕，也杜绝了长期往复运动中线缆反复弯折导致的线芯断裂、接触不良问题，大幅降低设备长期运行的线路故障概率。布线设计时充分考虑拖链的弯曲半径，所有线缆在拖链内预留足够的活动余量，拖链两端固定点做了应力释放处理，不会出现线缆拉扯导致的接头松脱。

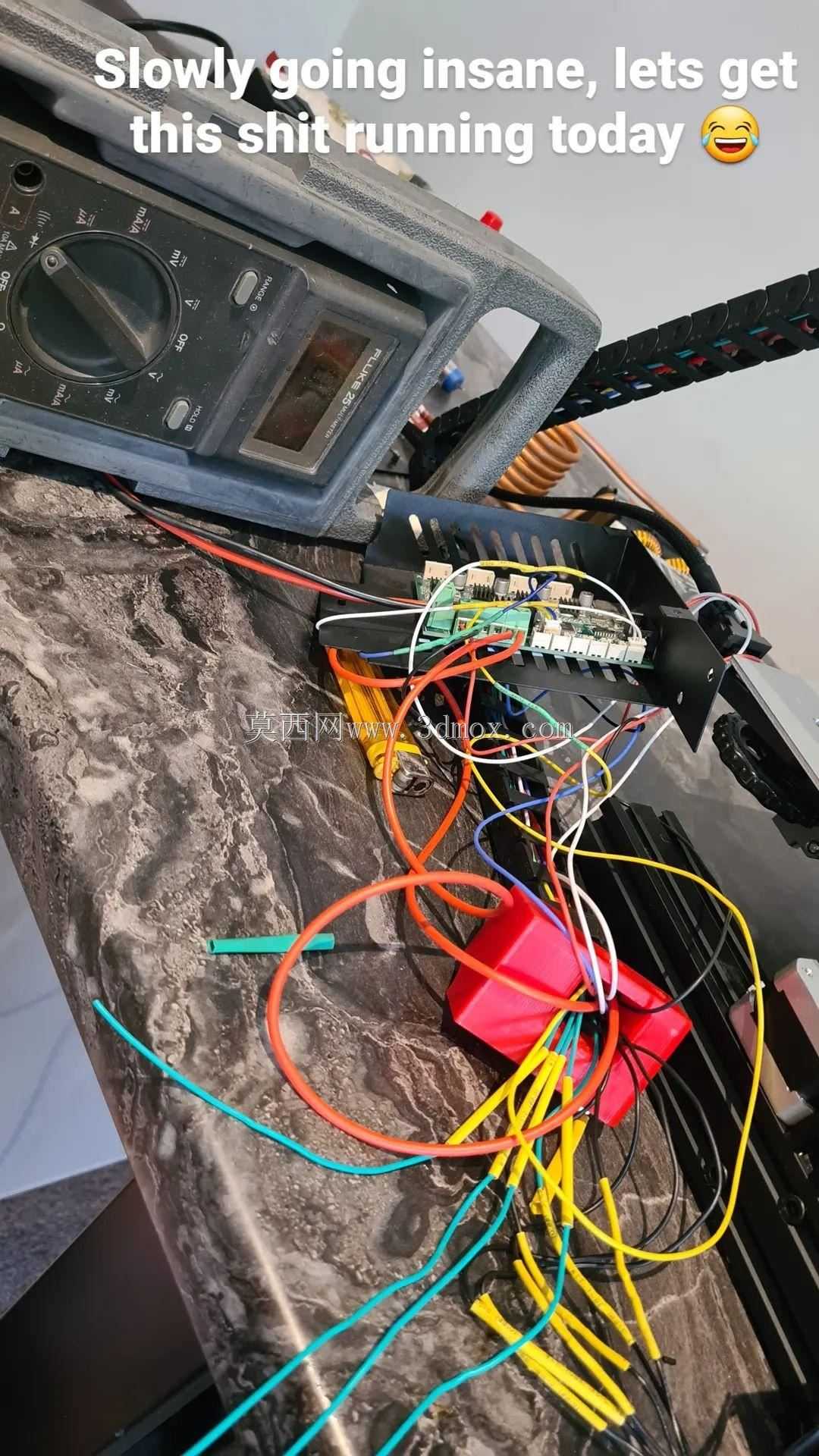

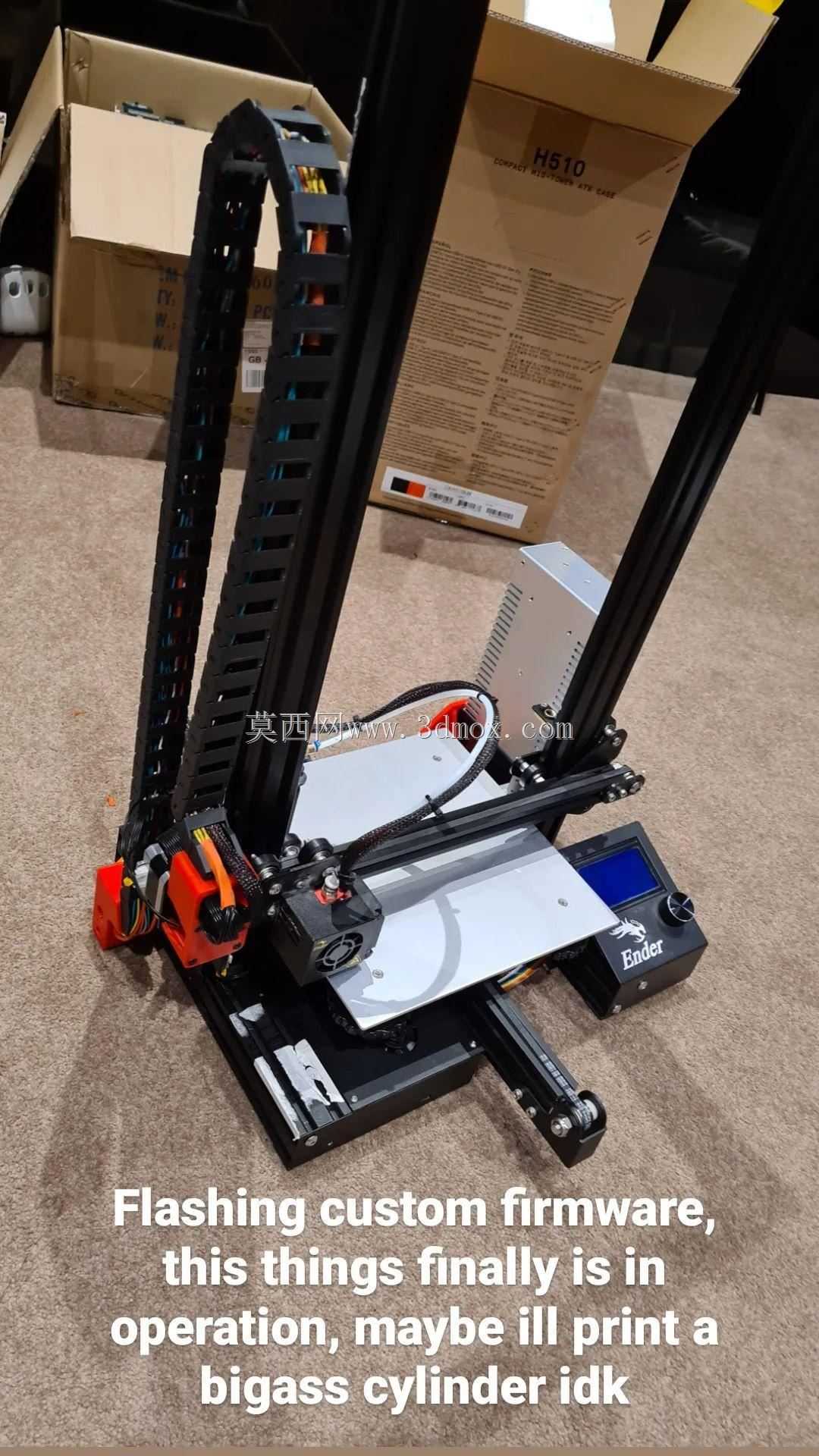

　　安装边界方面，改装件完全适配原厂Ender3的底座安装孔位，不需要对原有底座、X轴横梁做破坏性切割加工，用户只需要替换加长Z轴铝型材、加装第二根丝杆与传动组件、固定拖链安装座即可完成装配，所有连接位的公差控制在0.1mm以内，装配后Z轴运动顺滑无卡顿，不会出现卡滞、异响问题。固件层面适配通用主板的闪刷流程，不需要用户做复杂的参数调试，刷入对应固件后即可直接识别扩展后的Z轴行程，配合原厂的限位开关即可完成归零定位，不需要额外加装外置限位传感器。

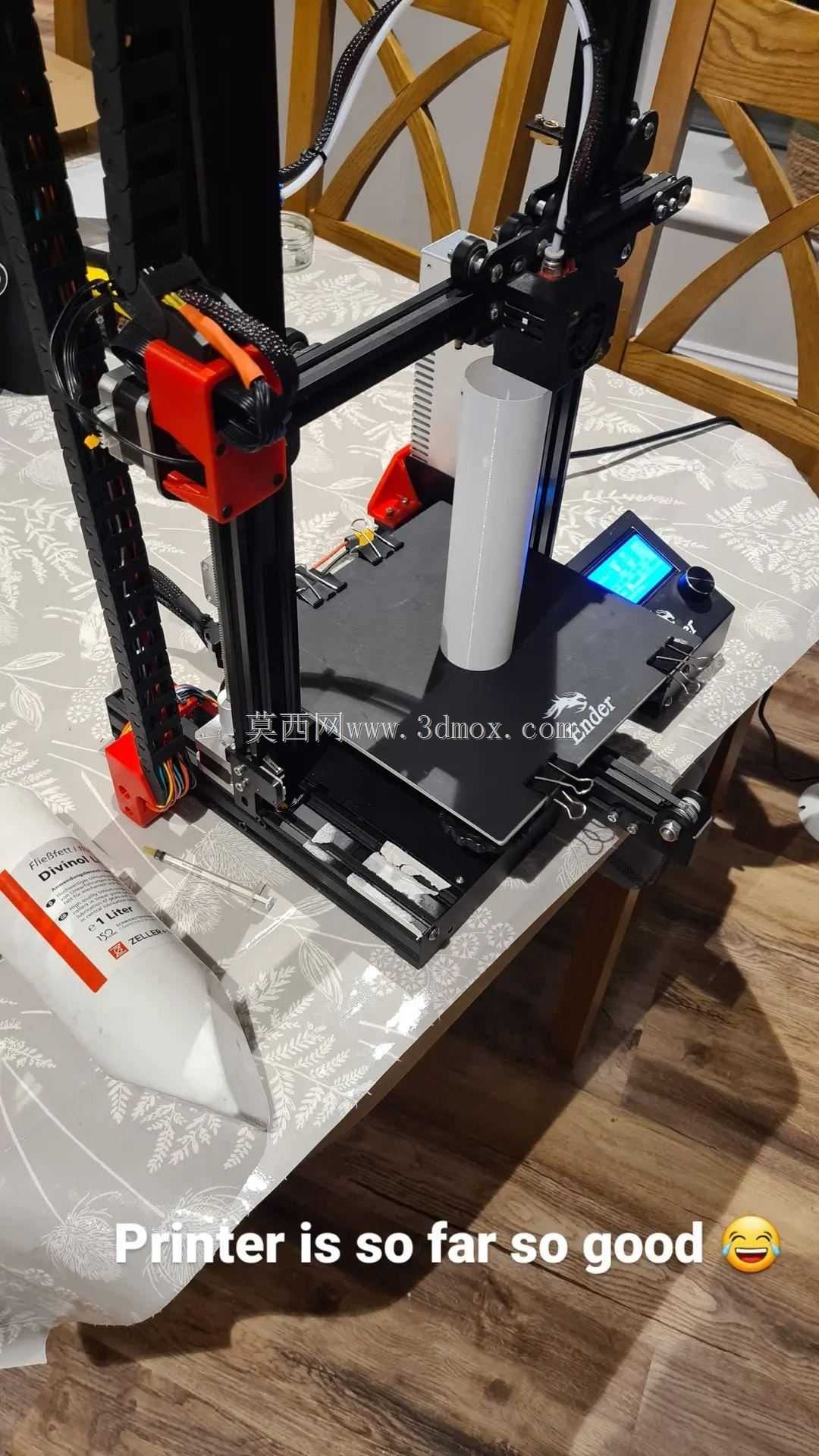

　　实际使用场景中，改装后的设备可以稳定打印高度600mm以内的各类模型，打印0.2mm层厚的竖向长件时，层纹均匀无错位，全程运行无抖动，拖链往复运动顺畅无卡滞，布线整齐不会干扰打印区域，既满足个人创客的大尺寸模型制作需求，也能适配小型工坊的小批量定制件加工场景，在控制改装成本的前提下，大幅拓展了原有桌面3D打印机的加工能力。
