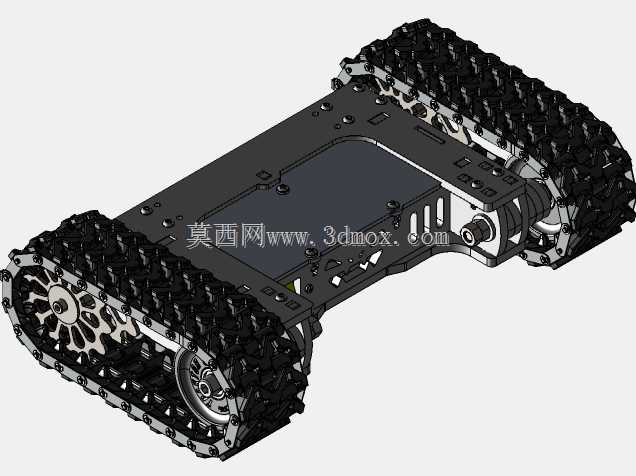

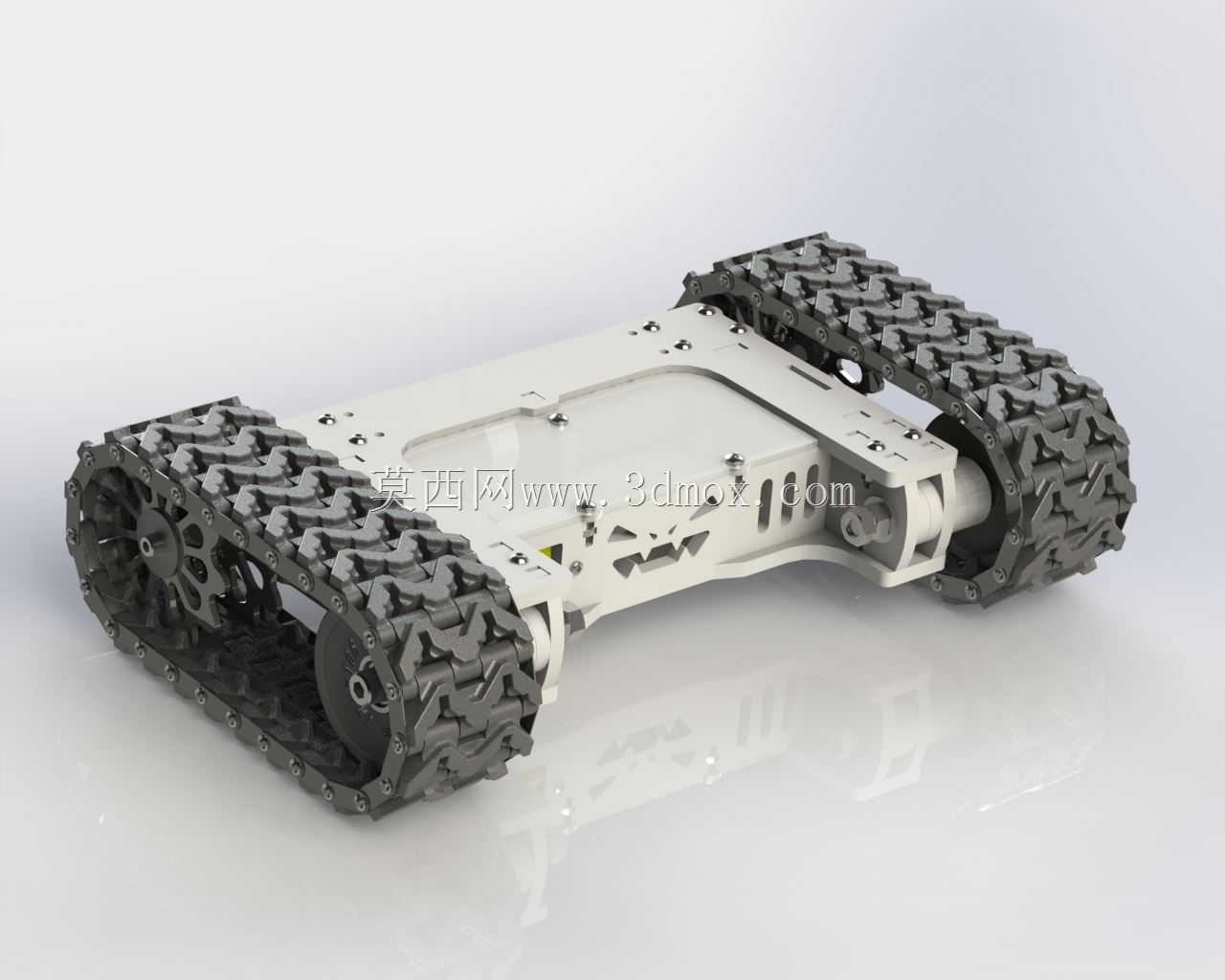

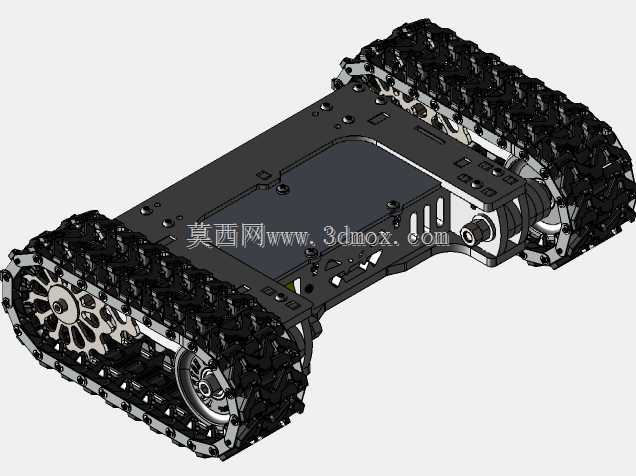

小型履带式越障移动机器人底盘结构

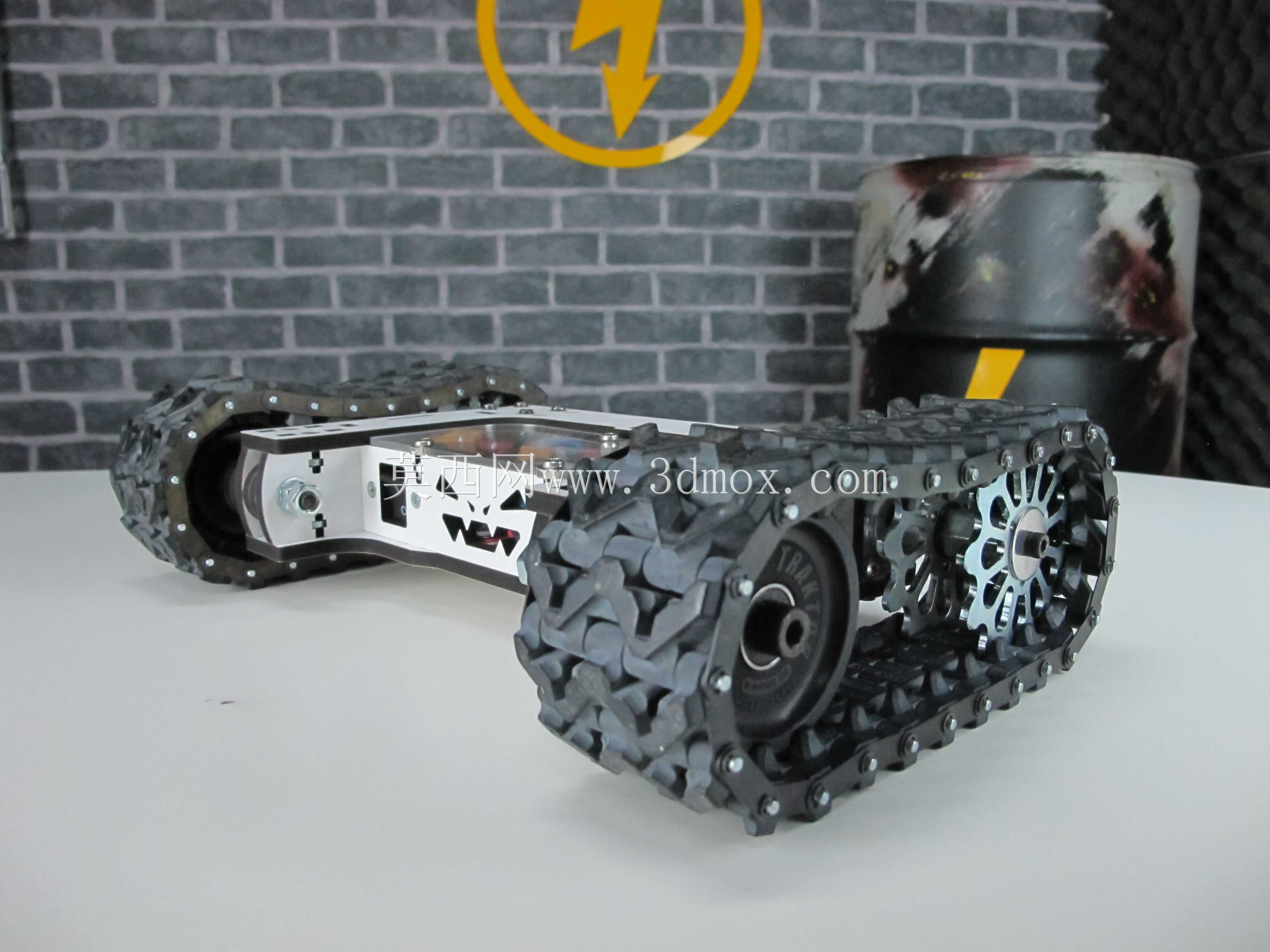

　　这款履带式移动底盘的设计核心是面向非结构化地形的通行需求，区别于轮式移动平台仅能适配平整硬化路面的局限，其采用的双侧独立履带结构，可在碎石路面、起伏坡面、存在小型凸起障碍的场地稳定通行，甚至可在倒置状态下保持行走能力，适配教学实验、小型巡检、特种作业演示等多类场景的移动载体需求。

　　行走端的动力匹配经过多轮迭代优化，早期版本配套的变速箱安装孔位与壳体外形存在装配干涉风险，迭代后的版本调整了动力输出端的安装基准，将变速箱与履带驱动轮的同轴度公差控制在合理范围内，避免履带运行过程中出现偏磨、跳齿问题。履带模块采用模块化拼接设计，单节履带块之间通过销轴铰接，可根据实际负载需求调整履带整体长度，同时履带外侧的防滑齿形经过角度优化，在硬质光滑地面与松软土质表面都能提供足够的抓地力，减少打滑概率。

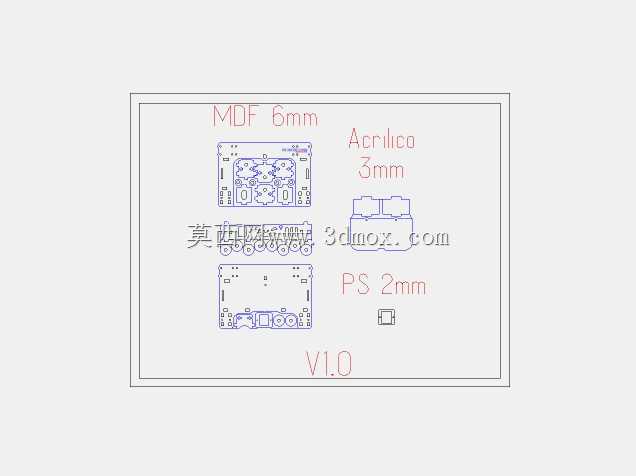

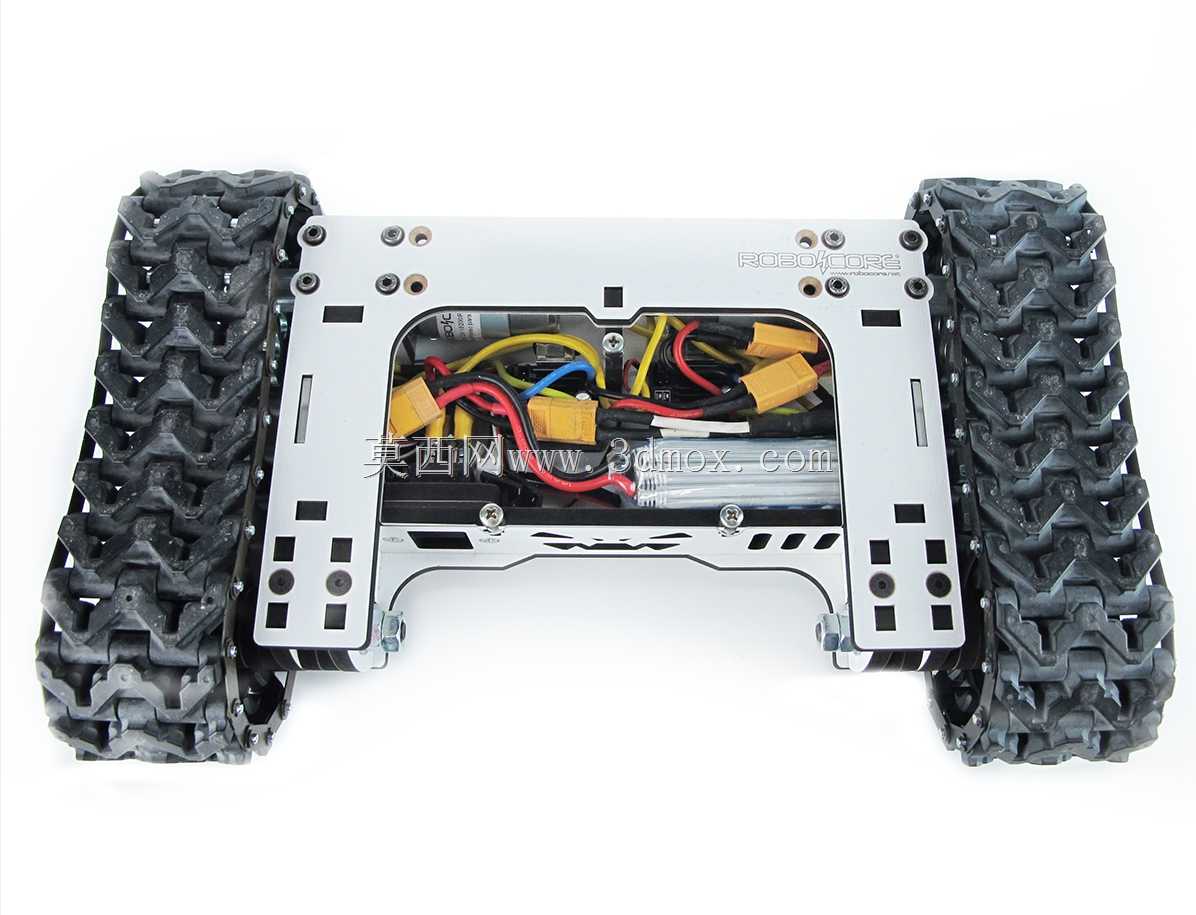

　　底盘主体承载结构采用多层板材拼接方案，上层承载板预留了通用安装孔位矩阵，可直接搭载控制板、电池模组、传感器支架、小型作业执行机构等拓展部件，安装孔位的间距遵循通用小型机电配件的安装标准，无需二次打孔即可完成多数常用配件的固定。结构选材上兼顾了加工便利性与结构强度，主体承载部分采用6mm厚度的MDF板材，通过激光切割即可完成所有板材零件的加工，加工成本低且成型精度有保障；局部需要透光观察的位置采用3mm厚度透明亚克力板材，可直观观察内部传动部件的运行状态；履带的导向与支撑结构采用2mm厚度PS板材，兼顾耐磨性与轻量化需求，整体底盘自重控制在较低水平，降低动力系统的负载压力。

　　双侧履带的驱动单元独立布置，可通过差速控制实现原地转向，转向半径远小于同尺寸轮式平台，适配狭窄空间内的移动需求。底盘的离地间隙经过针对性设计，可越过高度不超过履带轮半径的垂直障碍，同时底盘底部做了圆弧过渡处理，在跨越凸起障碍时不会出现底盘卡滞的问题。传动系统的动力传递路径经过优化，从变速箱输出到驱动轮的传动环节无冗余结构，动力传递损耗控制在较低水平，搭配常规小型直流电机即可提供足够的牵引力，满足搭载小型作业设备的移动需求。
