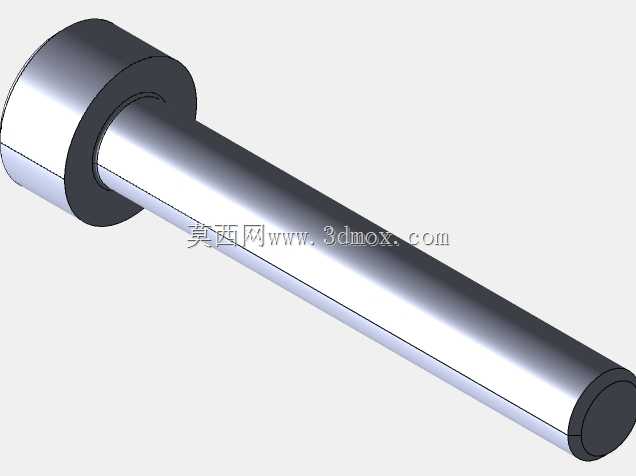

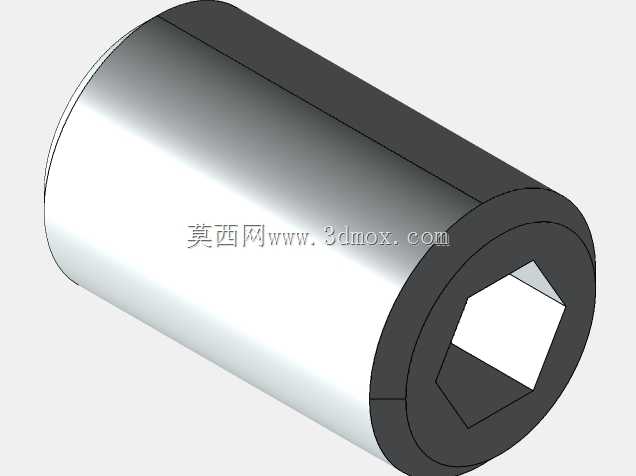

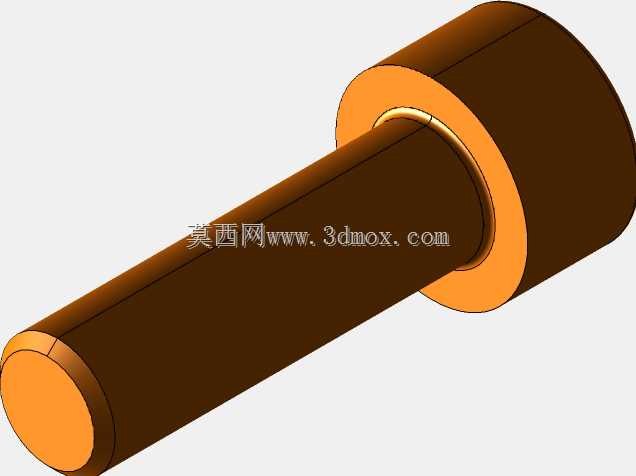

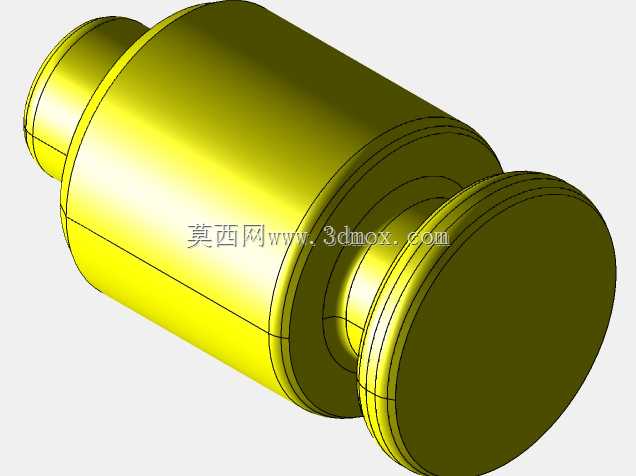

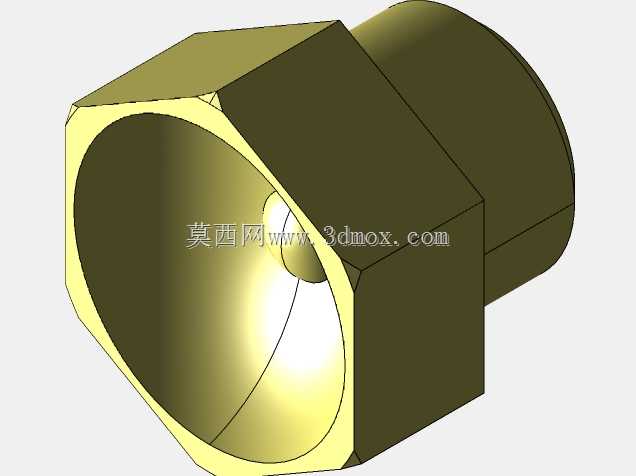

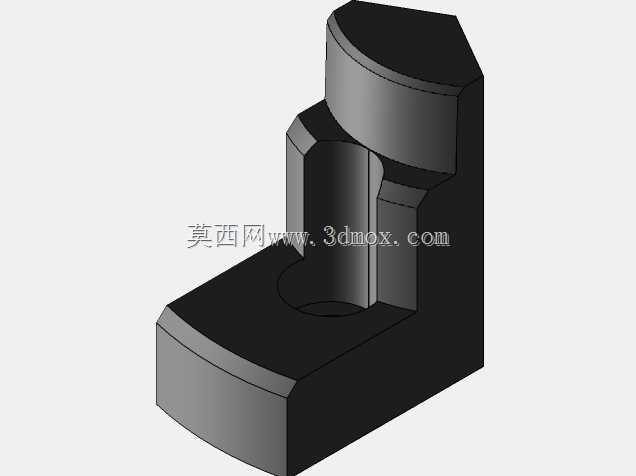

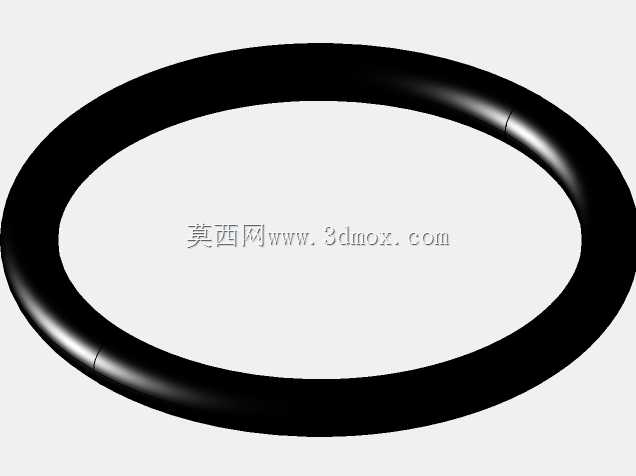

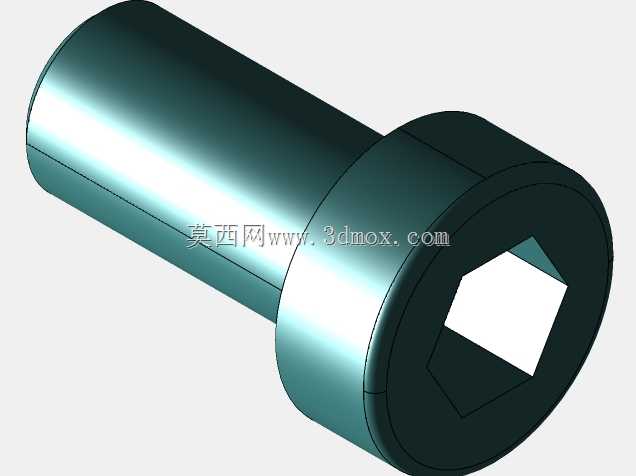

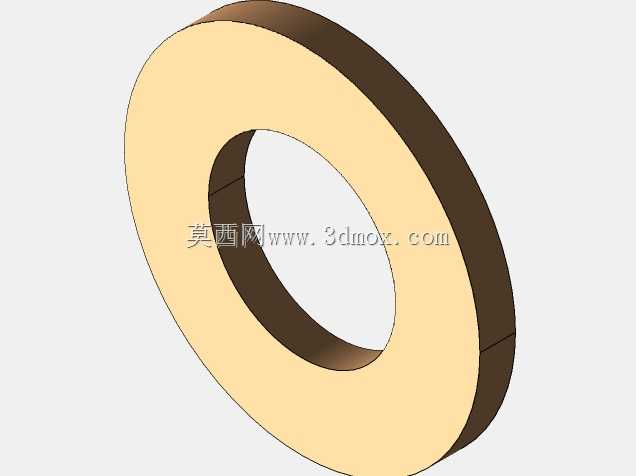

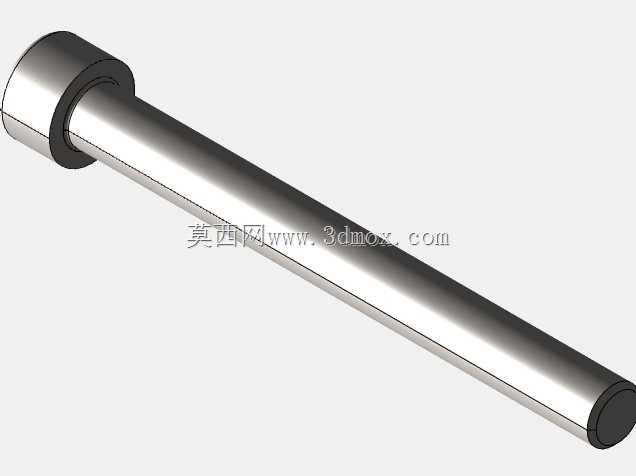

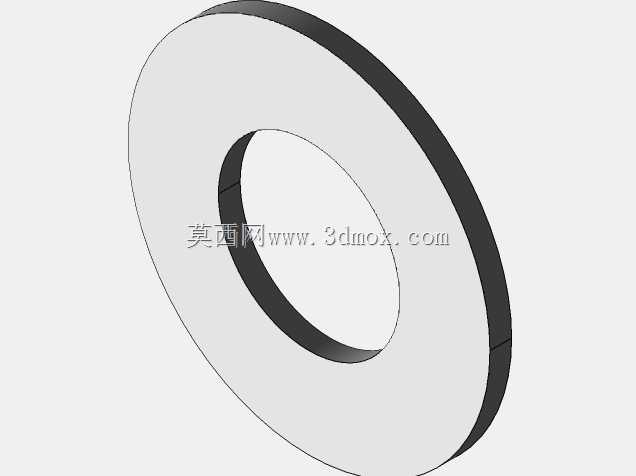

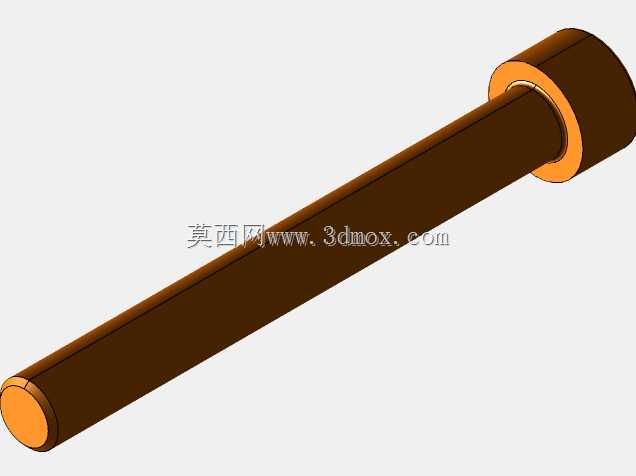

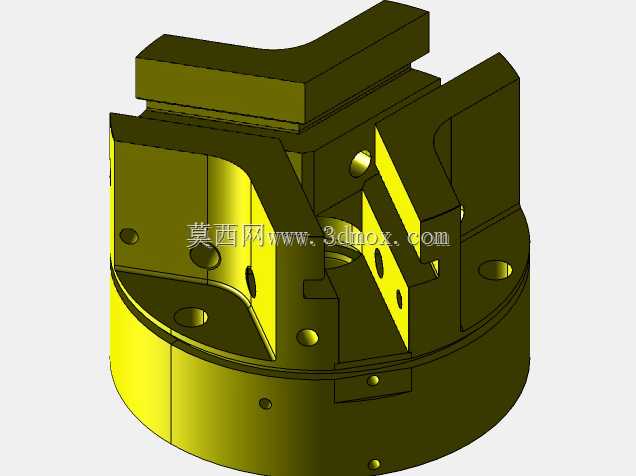

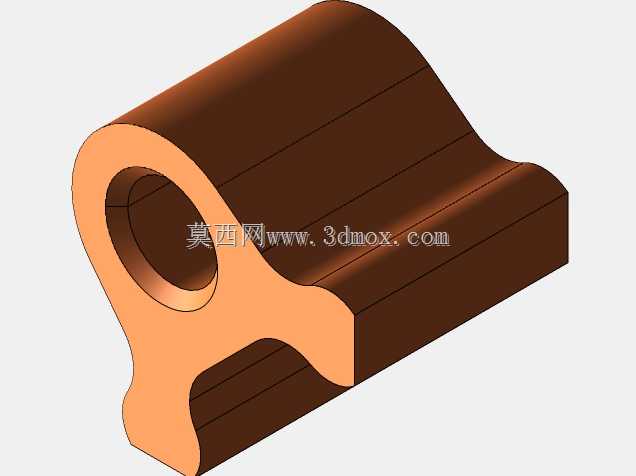

发那科M20i六轴工业机械臂结构设计

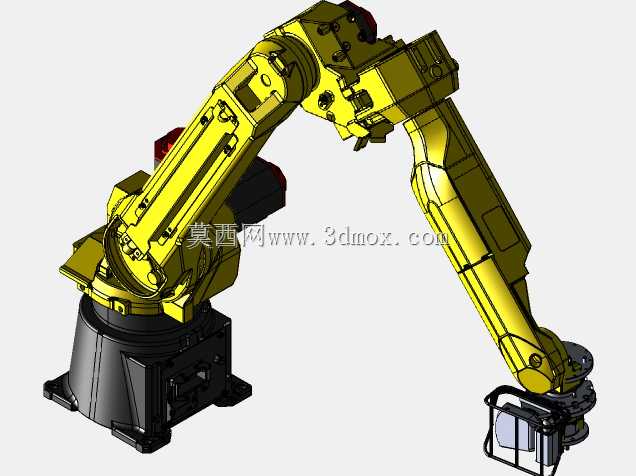

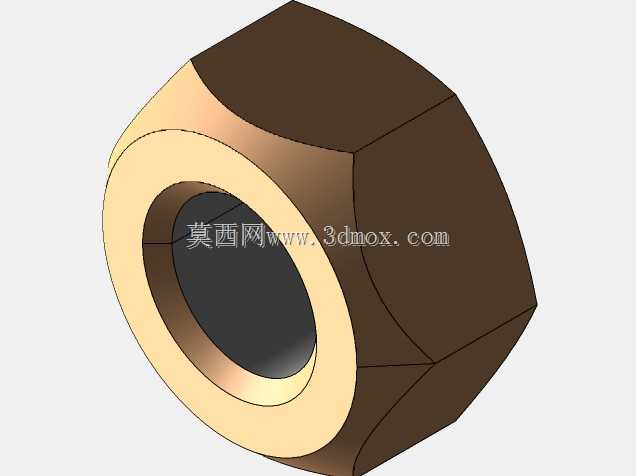

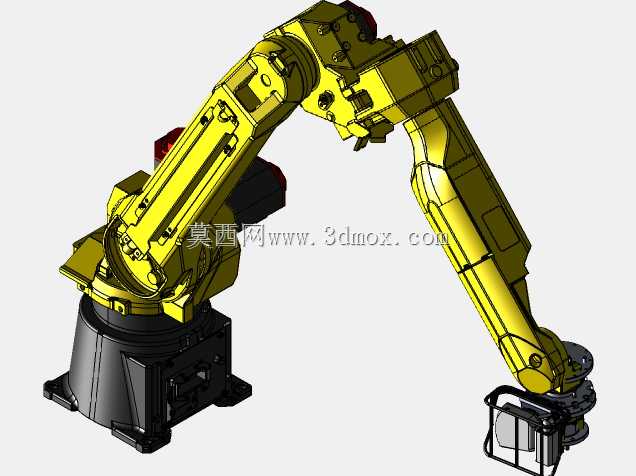

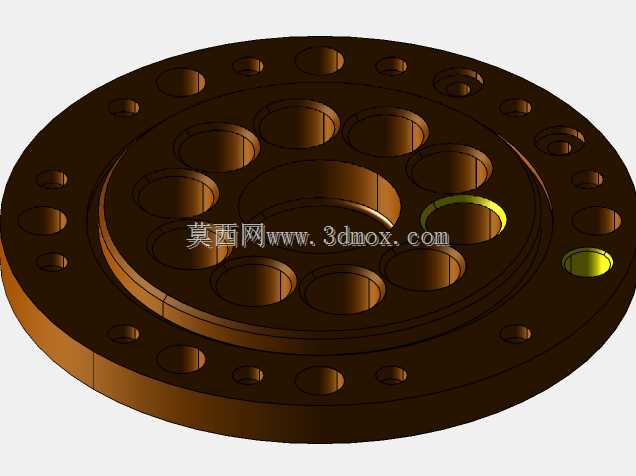

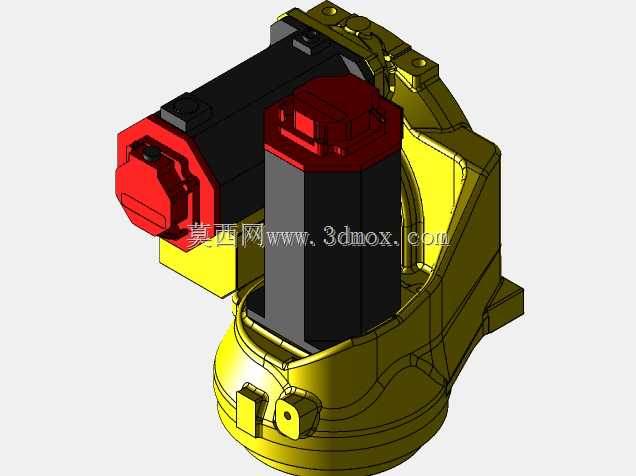

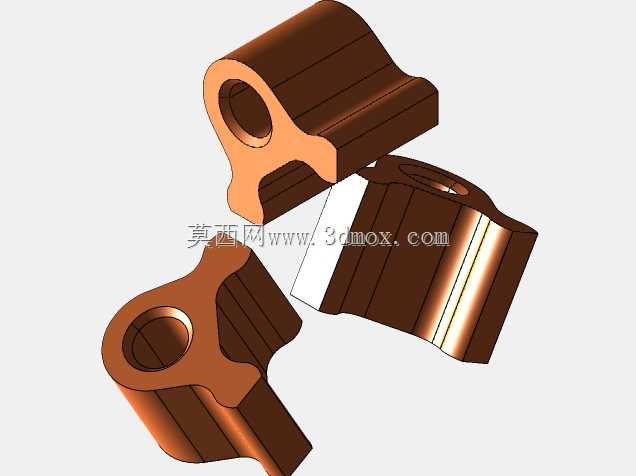

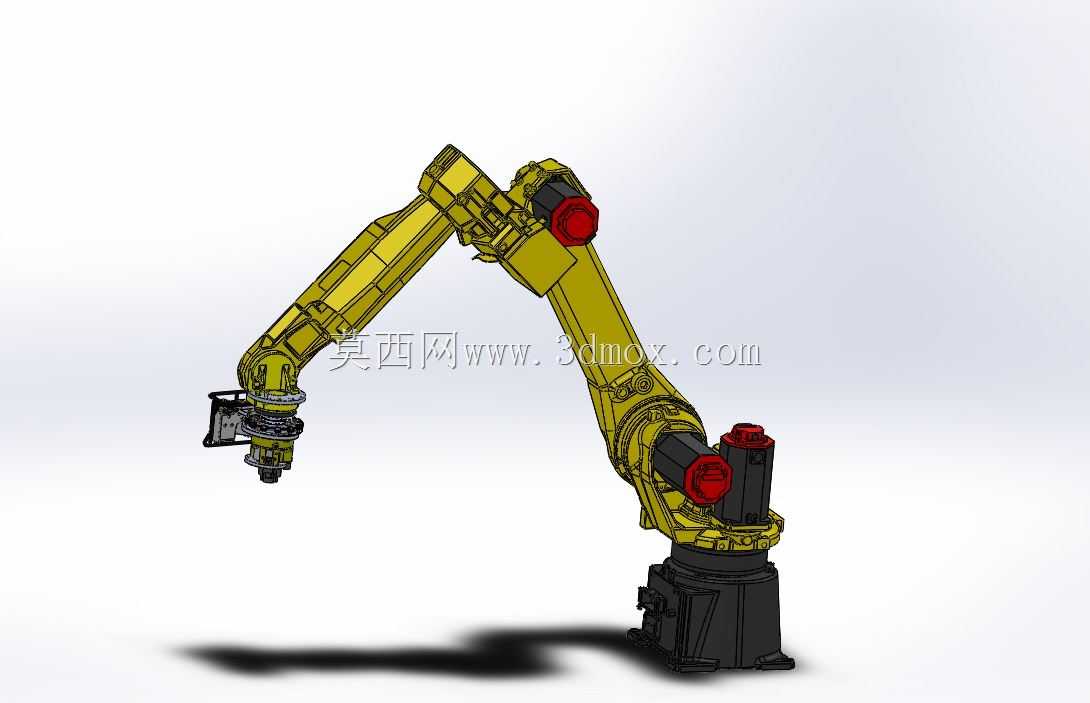

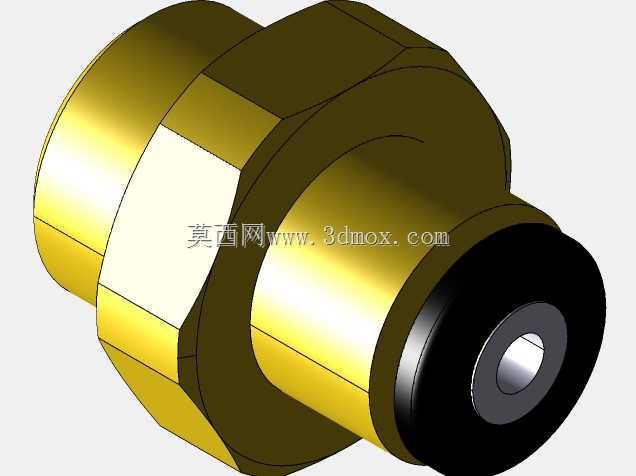

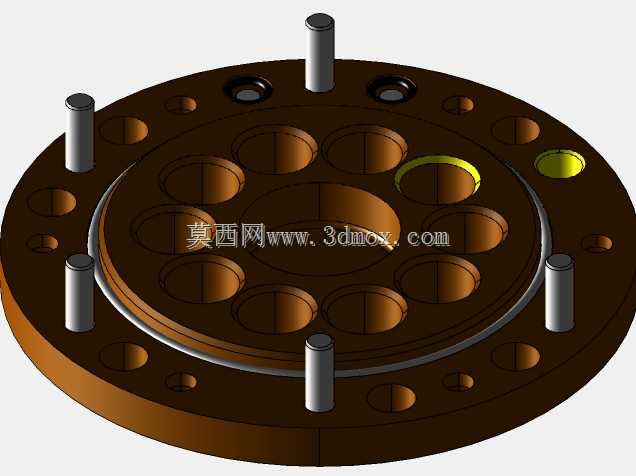

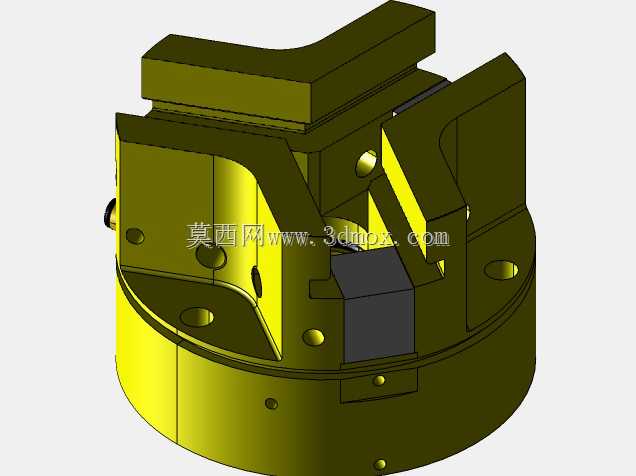

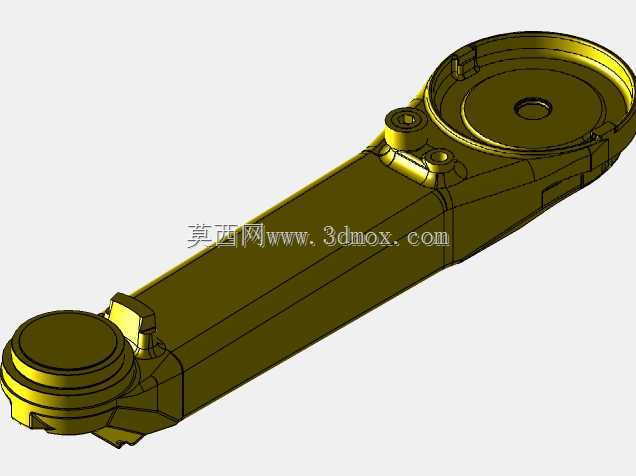

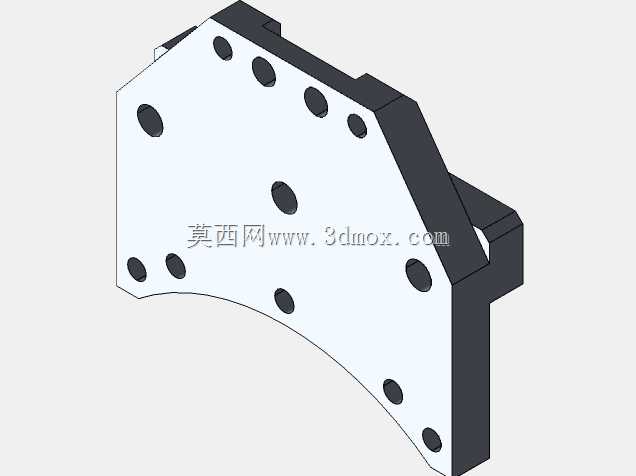

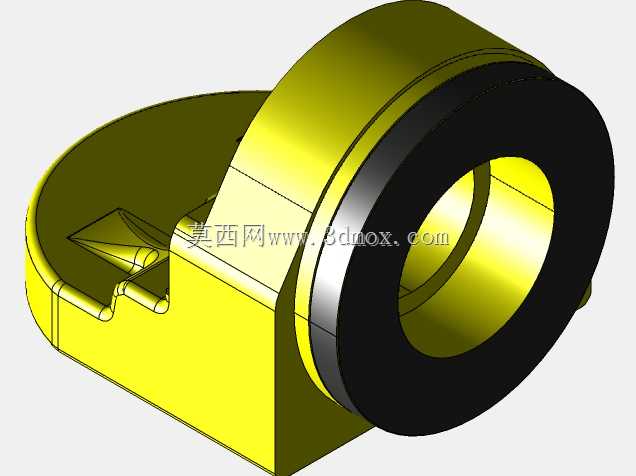

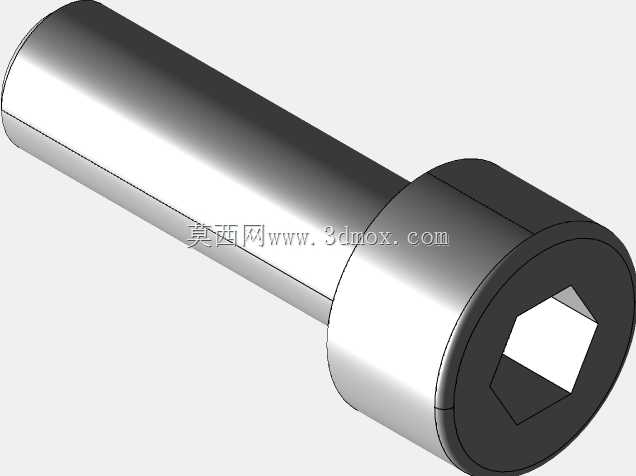

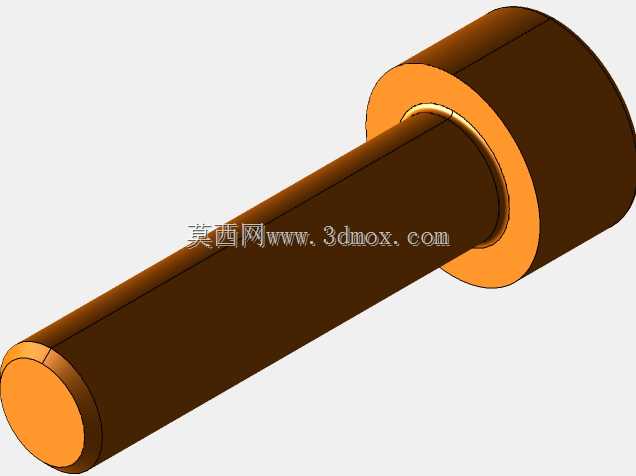

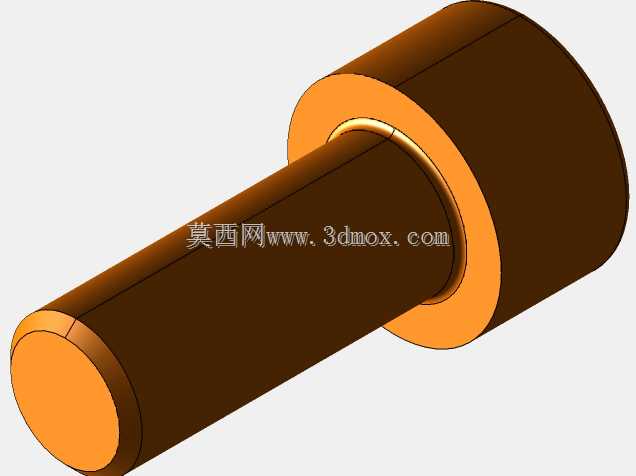

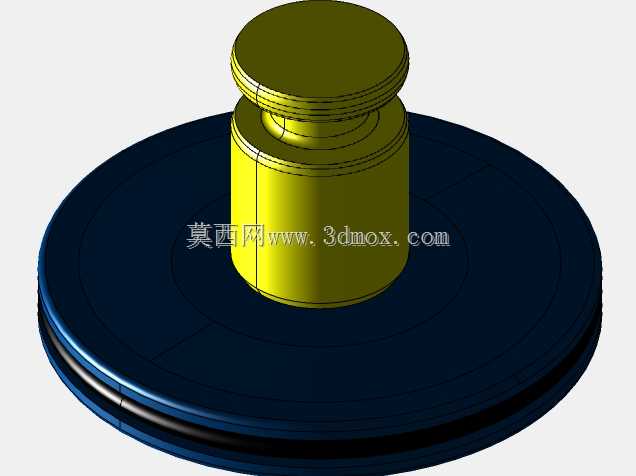

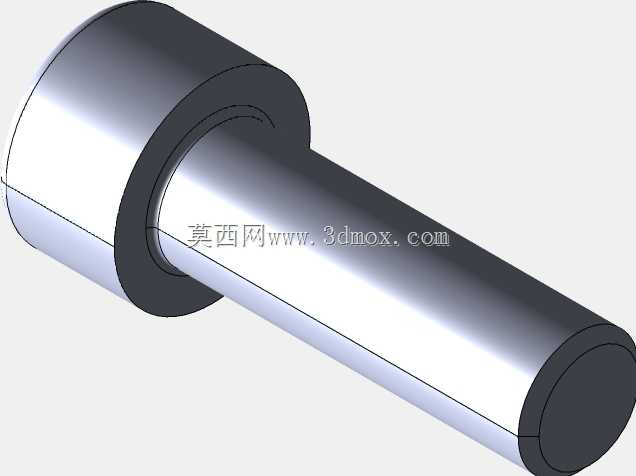

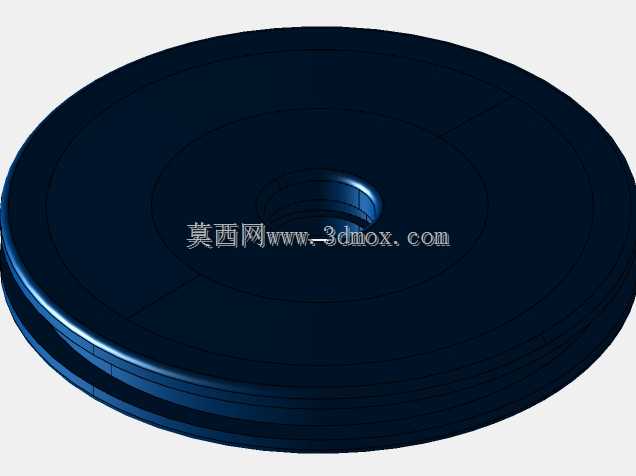

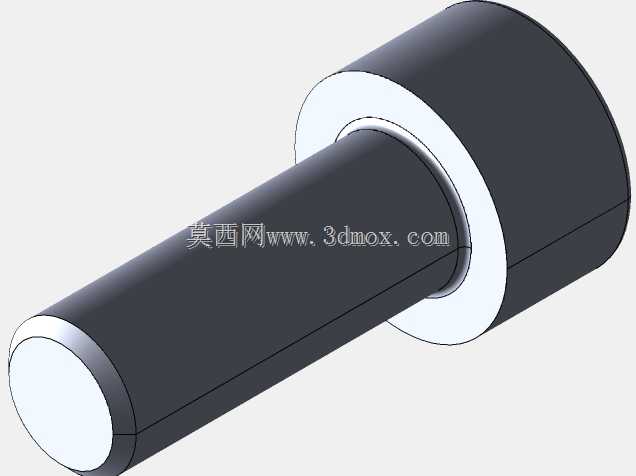

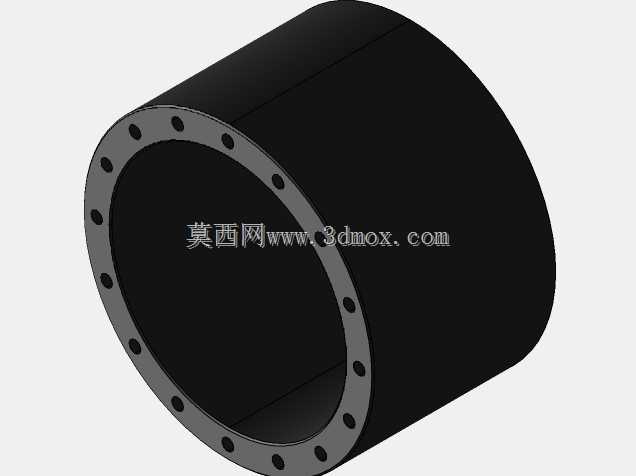

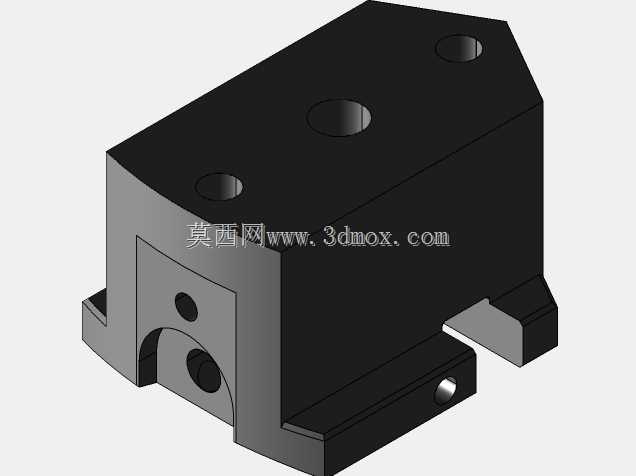

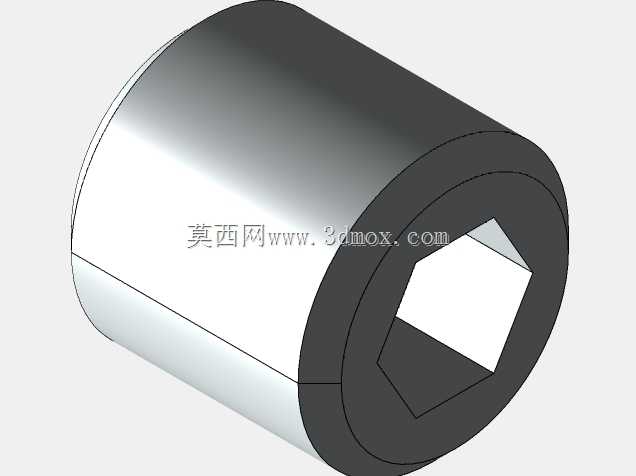

　　这款六轴关节式机械臂主要面向中负载搬运、上下料、弧焊、涂胶等工业场景，在汽车零部件焊装线、3C电子装配工位、机加工自动上下料单元中都能适配，可替代人工完成重复度高、定位精度要求严苛、存在职业健康风险的作业环节，单台即可覆盖半径1.8米左右的作业范围，额定负载20kg，末端重复定位精度可控制在±0.02mm级别，能满足多数精密装配与加工辅助的精度要求。从结构设计逻辑来看，整机采用串联关节布局，J1轴为底座回转关节，承载整机上部所有结构的回转载荷，底座安装面预留了标准的圆周分布螺栓孔，可直接固定在设备安装平台或者线性行走轴上，安装时需注意底座下方预留足够的线缆走线空间，避免回转过程中出现线缆拖拽磨损。J2、J3轴为大臂摆动关节，

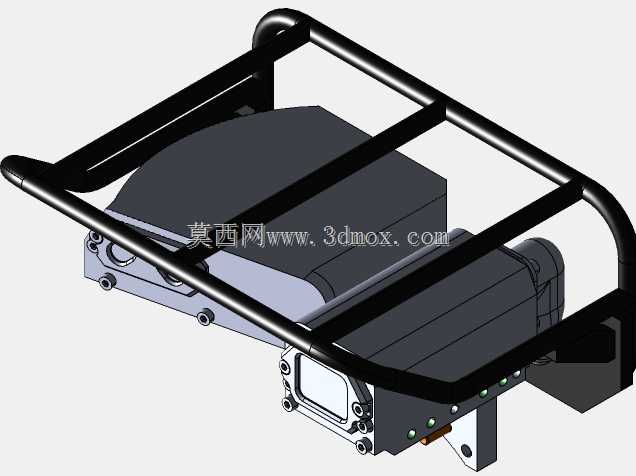

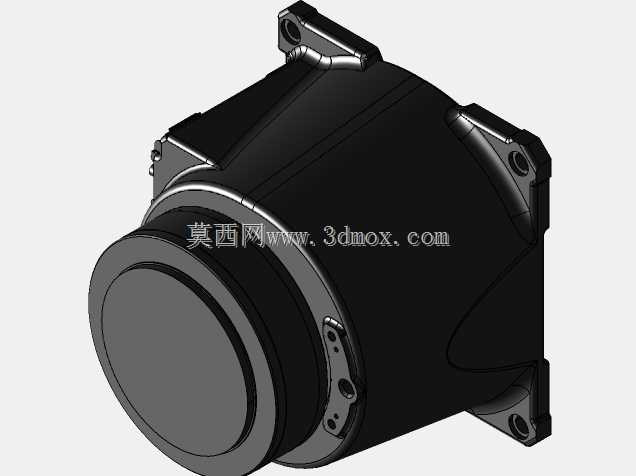

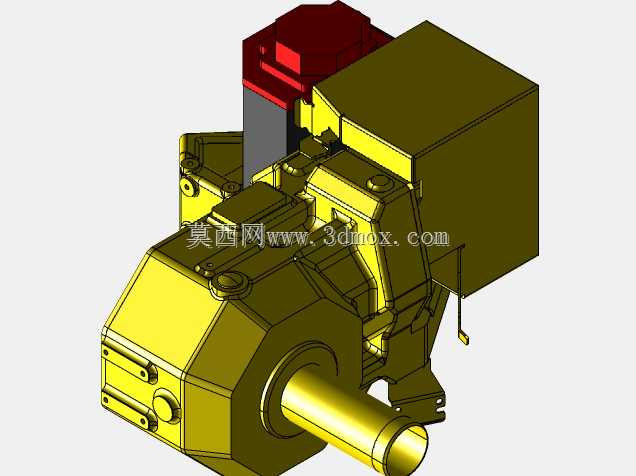

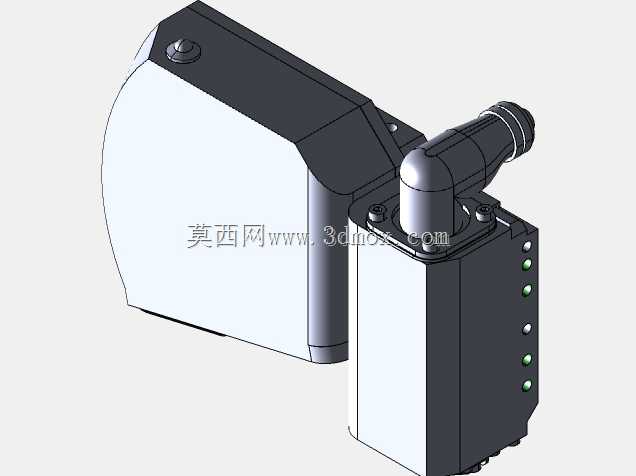

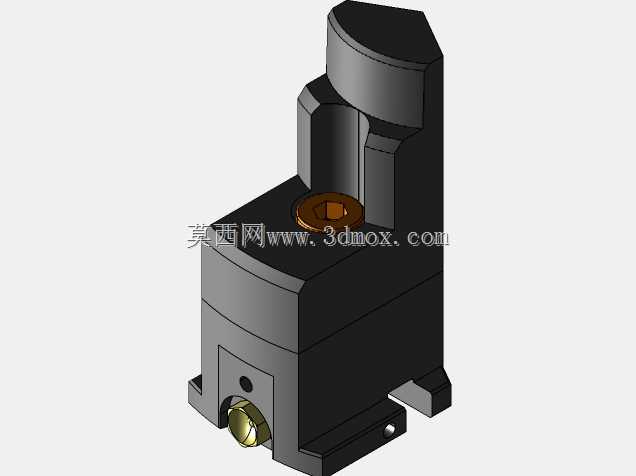

　　采用偏置式结构设计，平衡了臂展长度与负载能力的矛盾，大臂内部预留了走管空间，可将末端执行器的气管、信号线从关节内部穿至底座端，避免外部走线在高速运动时出现勾挂、干涉问题。J4、J5、J6轴为手腕部三个正交回转关节，可实现末端任意姿态调整，手腕部分做了紧凑化设计，能深入狭窄工装空间完成作业，避免臂体与周边工装发生碰撞。设计过程中对各关节的运动边界做了明确限位，硬限位与软限位结合，防止运动超程造成关节损坏，各关节的传动结构采用伺服电机搭配RV减速器与谐波减速器组合，大负载关节使用高刚性RV减速器保证承载能力与传动精度，手腕部小负载关节使用谐波减速器缩小结构体积。整机的重心经过优化，在全臂展极限负载工况下，

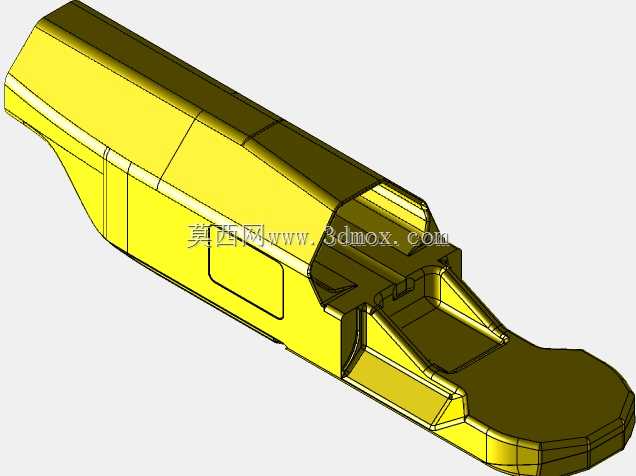

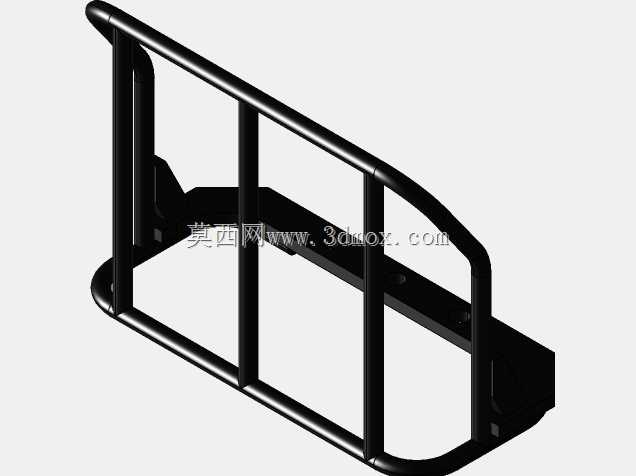

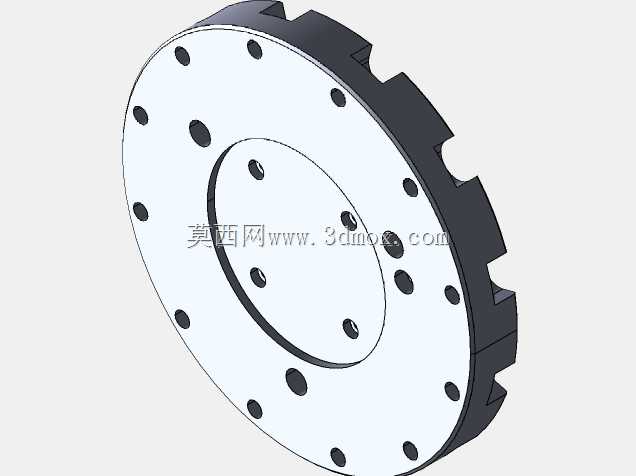

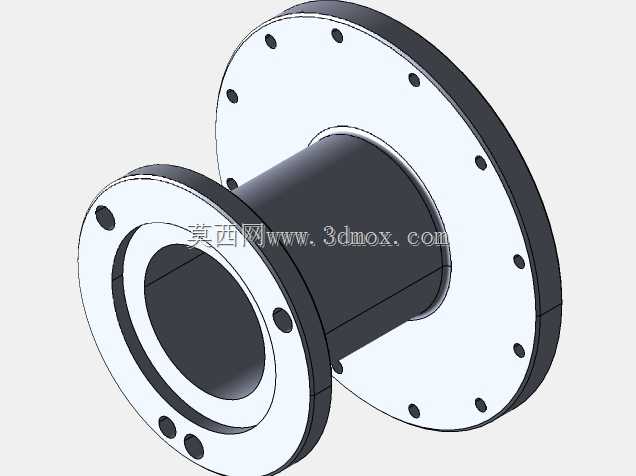

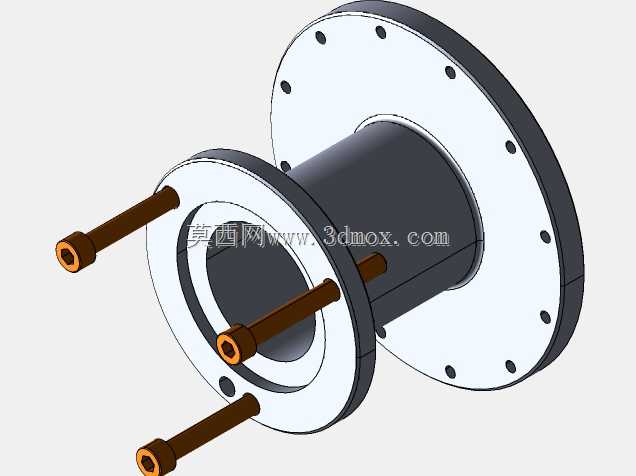

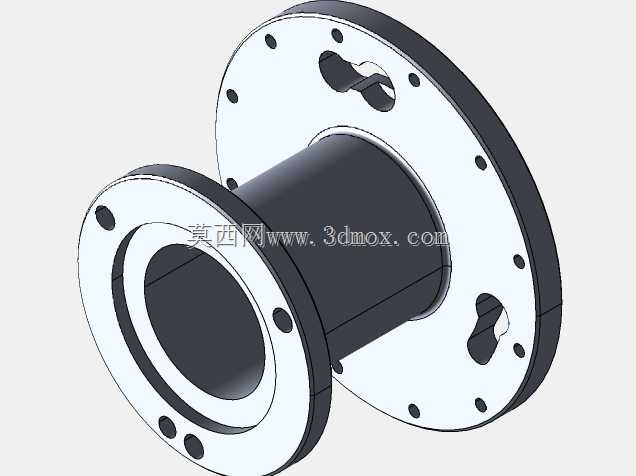

　　底座安装面的倾覆力矩控制在安全阈值内，无需额外做配重加固即可满足常规安装要求。臂体采用铸铝与高强度钢组合结构，在保证结构刚性的前提下尽可能降低自重，提升运动响应速度，各关节处都预留了润滑注油点，方便后期维护保养。末端法兰采用标准的工业机器人接口尺寸，可快速适配夹爪、焊枪、吸盘、涂胶枪等不同末端执行器，无需额外做转接法兰设计，能快速切换不同作业工况。在产线布局时，需注意机械臂的运动包络范围，周边安全护栏的设置要完全覆盖最大运动半径，同时预留足够的维护操作空间，方便后期对关节部件进行检修更换。
