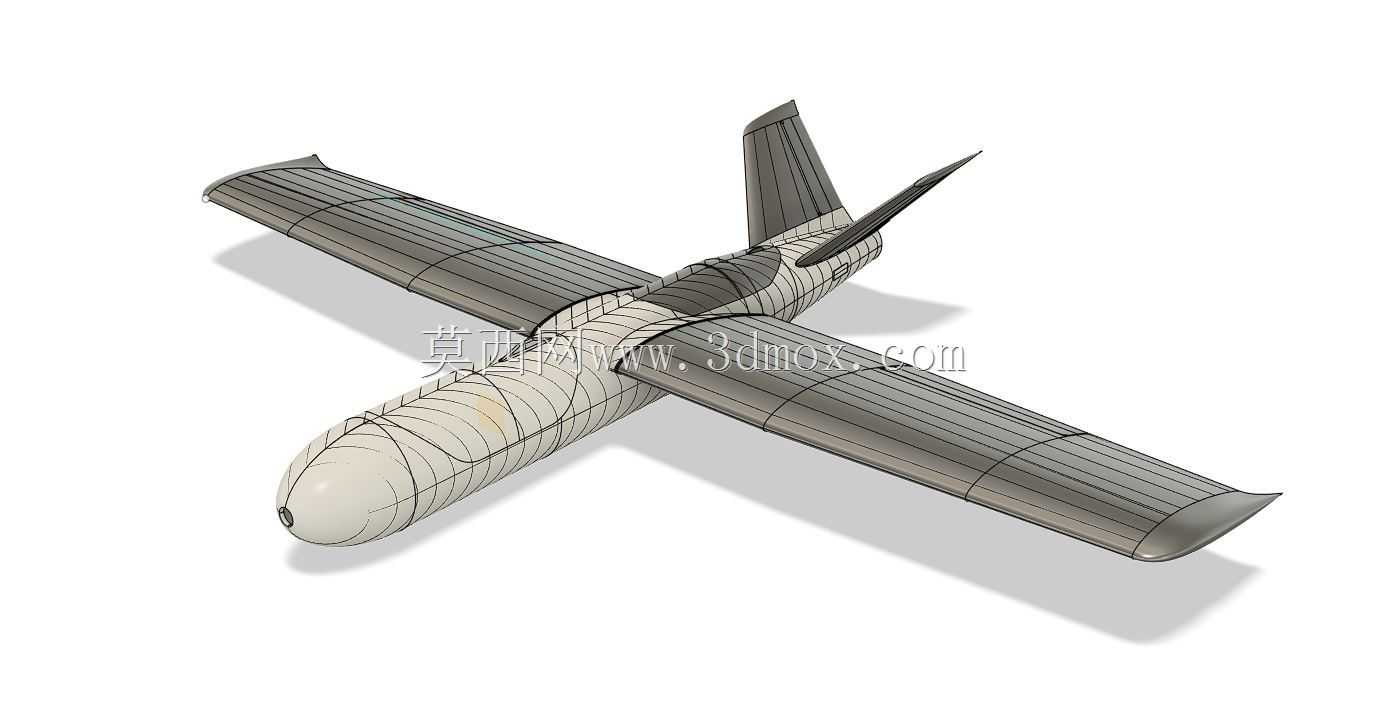

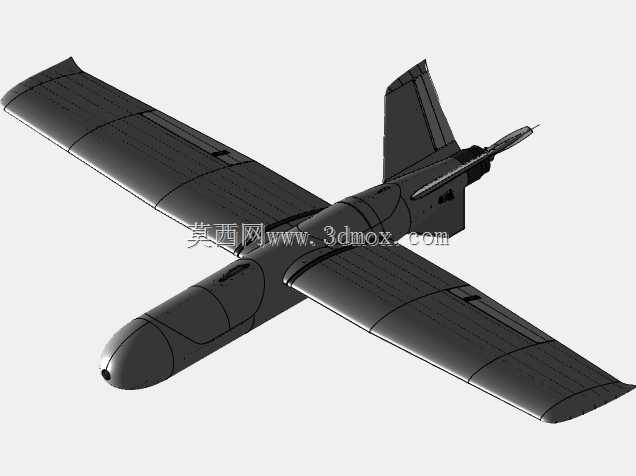

DIY远程FPV固定翼无人机结构设计

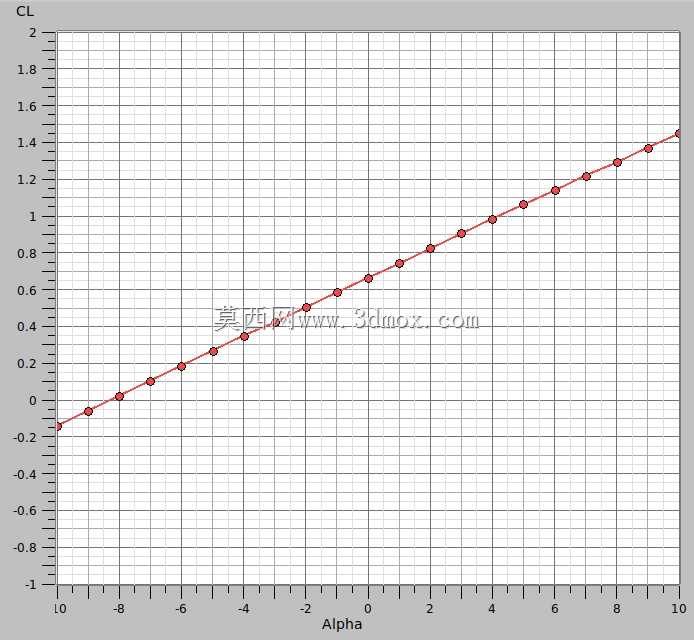

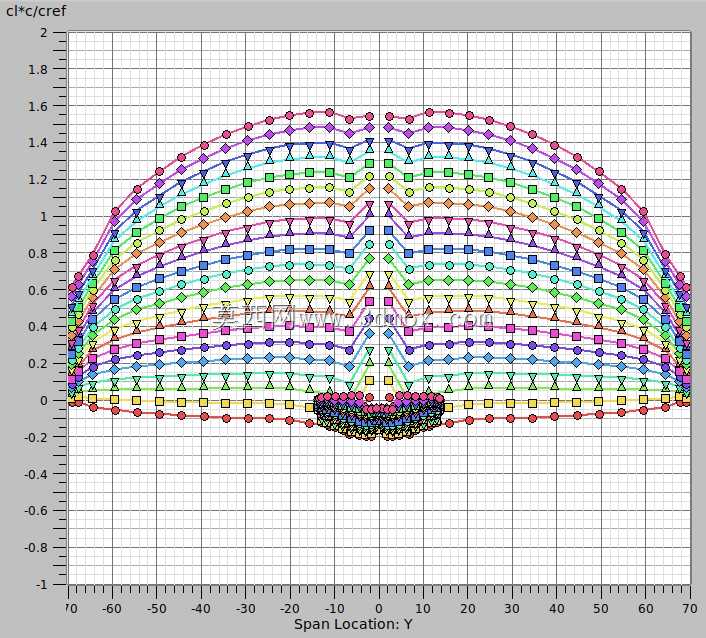

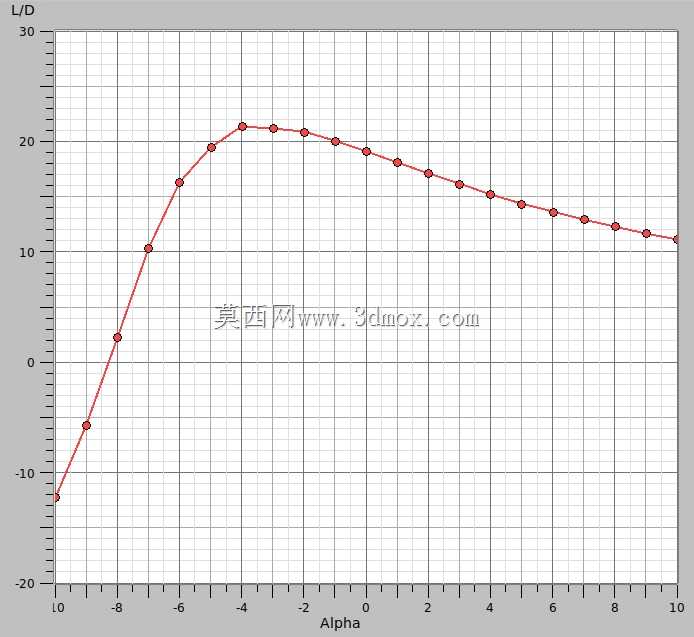

　　这款固定翼航模的设计核心围绕远程FPV飞行场景展开，针对爱好者DIY制作、户外长距离飞行的实际需求做了全链路结构优化，适配3D打印加玻纤层压的加工工艺，降低个人制作者的加工门槛，无需复杂开模或专业机加工设备即可完成整机制作。整机翼展控制在1430mm，根翼区弦长250mm，翼尖段弦长33mm，采用双段机翼布局，选用NACA4412翼型，该翼型在低速飞行状态下升阻比表现优异，失速迎角范围宽，适合FPV第一视角飞行时的低速操控、大角度机动需求，同时机翼与机身采用快拆式插接结构，方便外出携带时拆解收纳，插接位置设计有限位凸台，安装时无需额外校准即可保证机翼安装角精度，避免因装配误差导致飞行姿态偏移。机身总长度930mm，

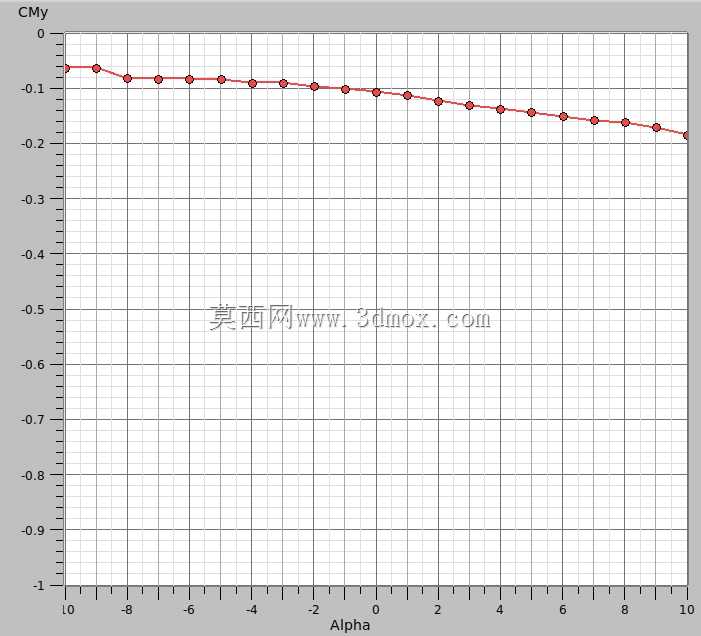

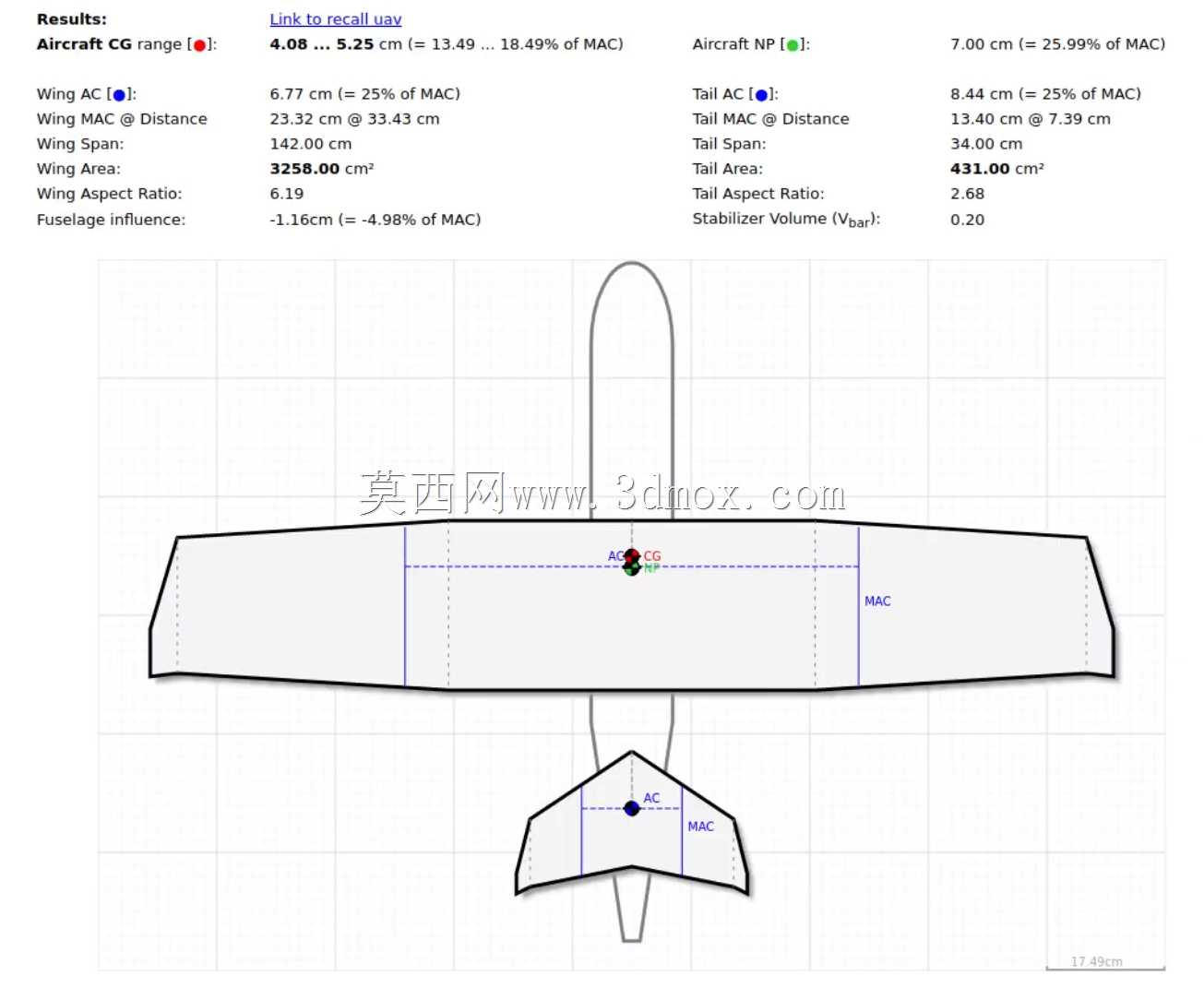

　　设计最大起飞重量约2.5kg，机身主体采用PLA材质3D打印成型，受力集中的机翼主梁、电机安装座、起落架固定位置预留玻纤层压嵌件安装槽，制作者可通过铺设玻璃纤维层压结构提升局部结构强度，既控制整机重量，又能应对飞行过程中的气动载荷、降落冲击载荷，避免普通PLA打印件受力脆断的问题。设备舱布局上，机身中段预留了飞控、图传、电池、接收机的安装位，各安装位设计有通用型安装孔位，适配市面上主流的FPV航电设备，电池舱设计有可调式绑带固定位，可根据不同重量的电池调整安装位置，方便调整整机重心位置，匹配不同飞行场景下的重心需求。尾翼部分采用常规平尾加垂尾布局，操纵面铰链设计为一体化打印的活页结构，无需额外安装金属合页，减少装配零件数量，

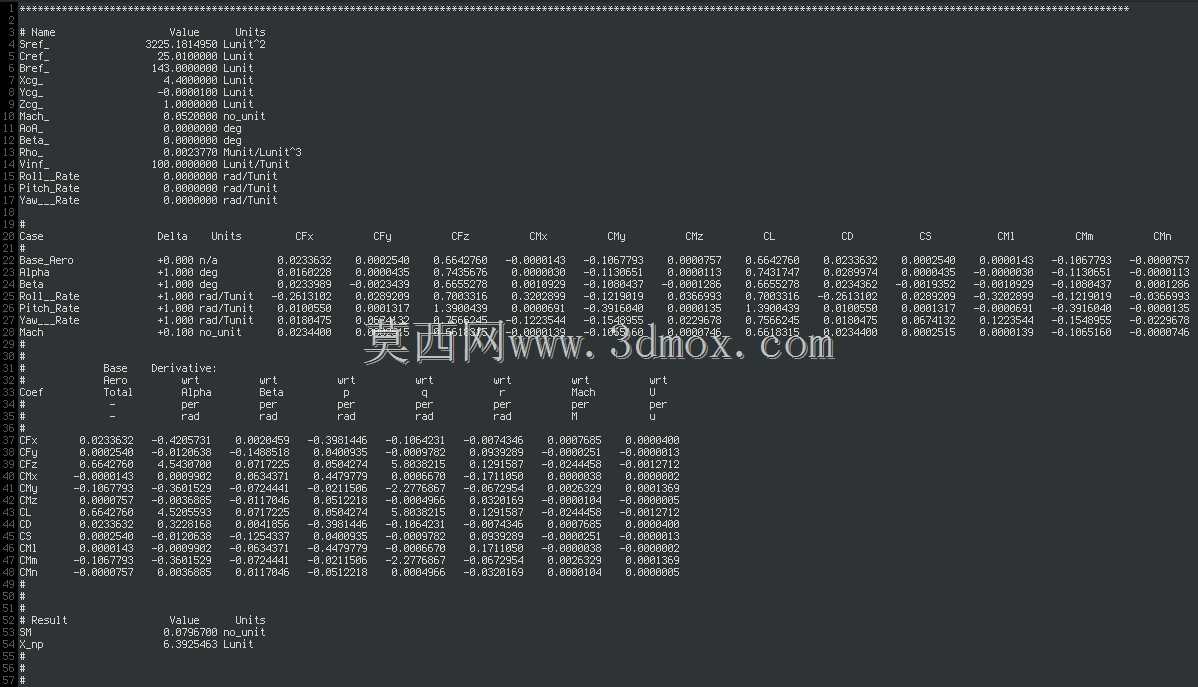

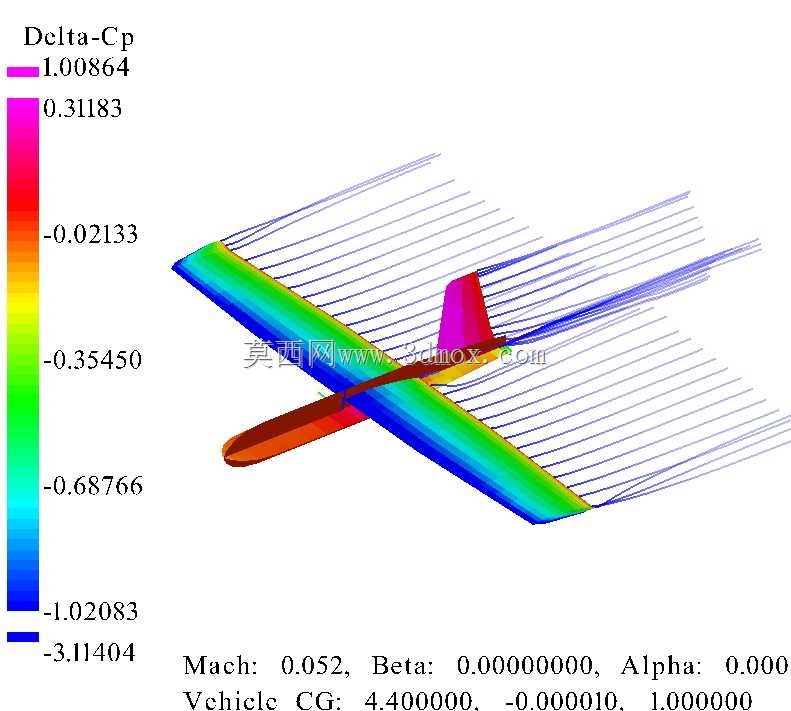

　　操纵摇臂安装位预留标准舵机安装槽，适配9g规格的微型航模舵机，传动间隙控制在合理范围内，保证操纵响应灵敏度。起落架采用后三点式布局，主起落架安装在机身重心靠前位置，采用弹性钢丝结构缓冲降落冲击，尾轮与方向舵联动，提升地面滑行时的转向操控性，适合在平整草地、硬化路面起降。整机设计过程中充分考虑DIY制作者的加工能力，所有打印零件均做了无支撑优化，大部分零件打印时无需添加支撑结构，减少打印后处理工作量，零件之间的配合公差预留0.2mm间隙，适配普通FDM3D打印机的打印精度，无需二次打磨修配即可完成装配。气动布局上经过多次调整，平尾与机翼的位置避开机翼下洗流的主要影响区域，保证大迎角飞行时平尾操纵效率，避免出现失速后尾翼失效的问题，机身截面做了流线型修型，减少飞行过程中的寄生阻力，提升续航时间与飞行速度。
