五寸六寸兼容FPV穿越机碳纤维机架结构

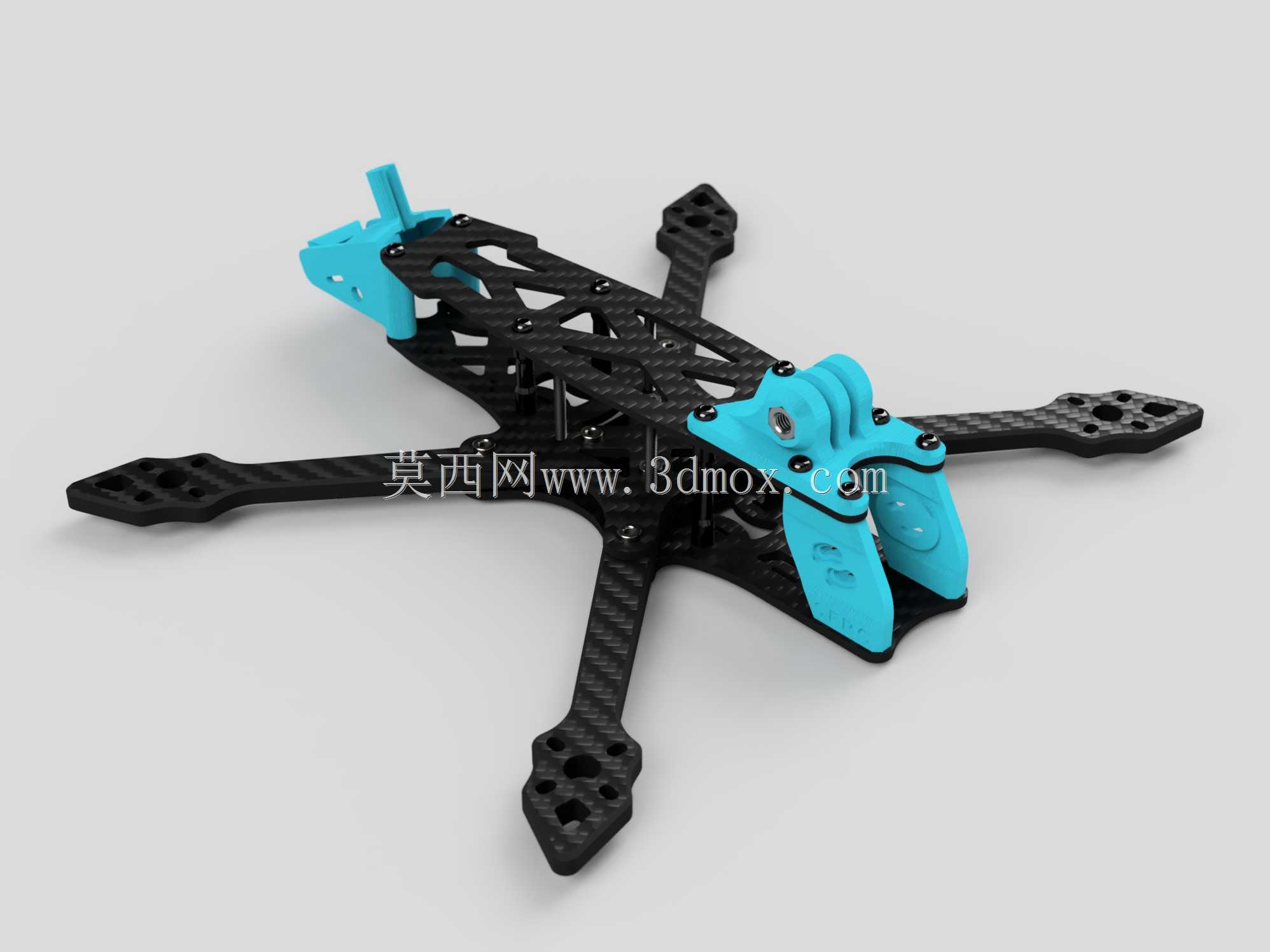

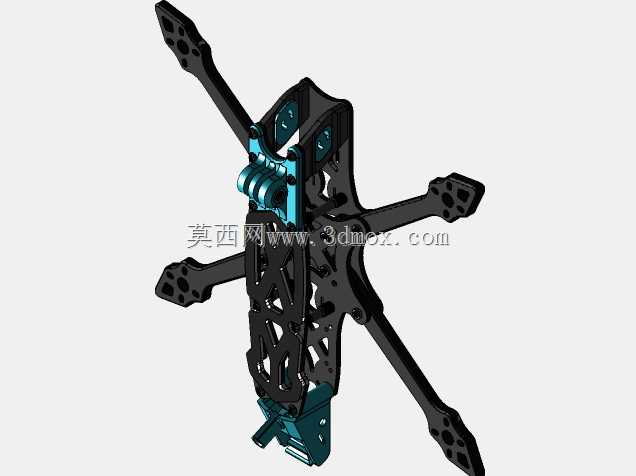

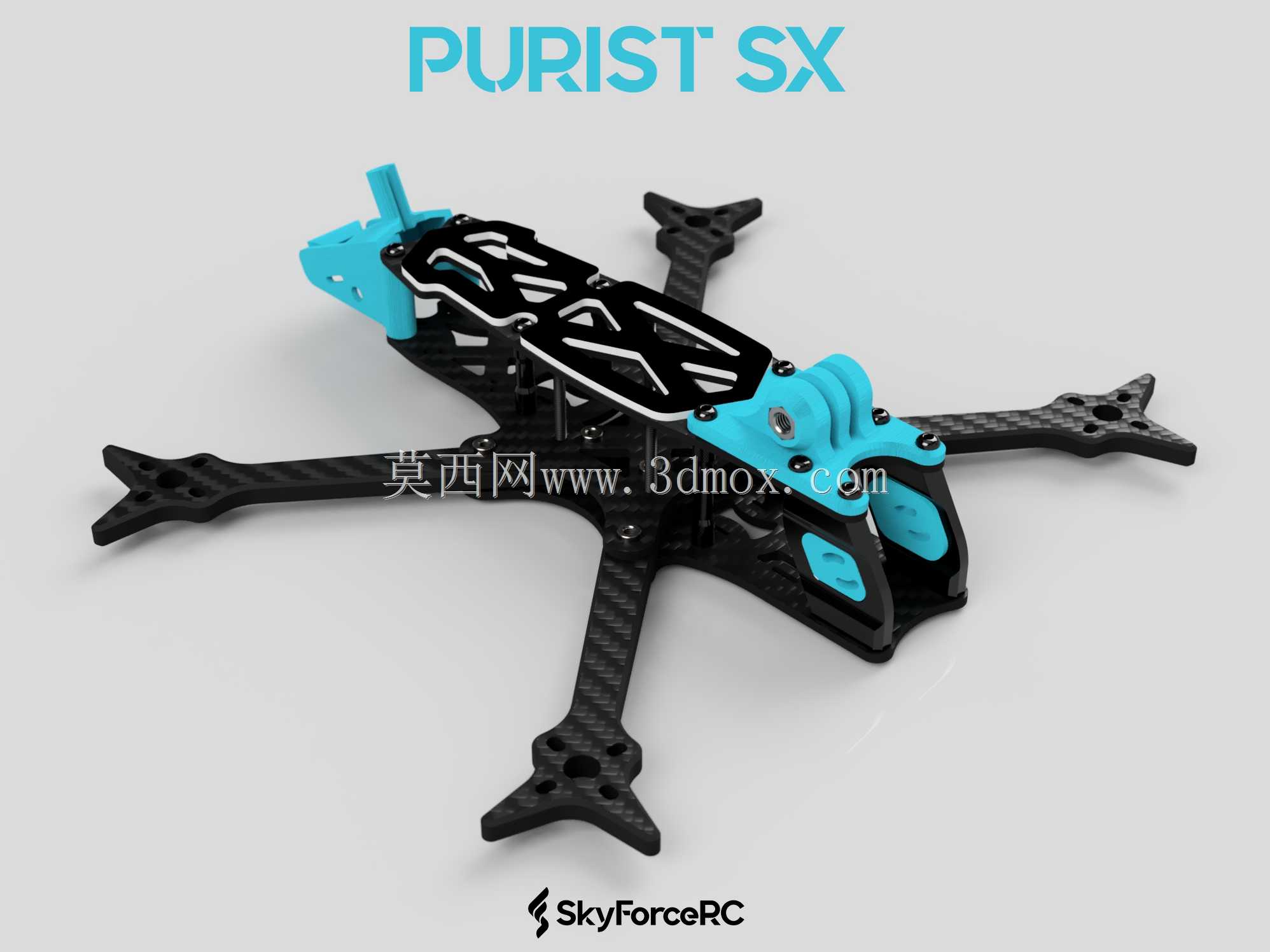

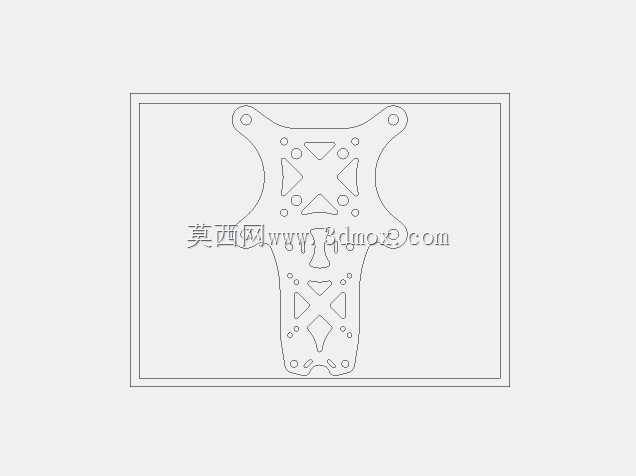

　　这套FPV机架结构面向竞速与花飞类穿越机应用场景，适配5英寸、6英寸两种主流桨叶规格的堆叠安装需求，核心设计围绕抗冲击性、维护便捷性与装机适配性展开。机架主体采用碳纤维板材作为主结构材料，臂厚、中板与底板厚度经过多轮炸机测试优化，在保证整体结构刚性的前提下控制整机自重，挤压X型的臂部结构布局，能在飞行发生碰撞时分散冲击力，减少单臂断裂的概率，日常飞行中可承受多次硬着陆与擦碰冲击，降低日常飞行的耗材更换成本。

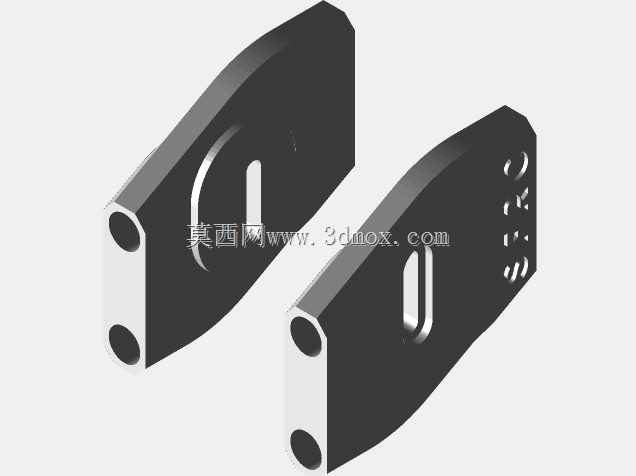

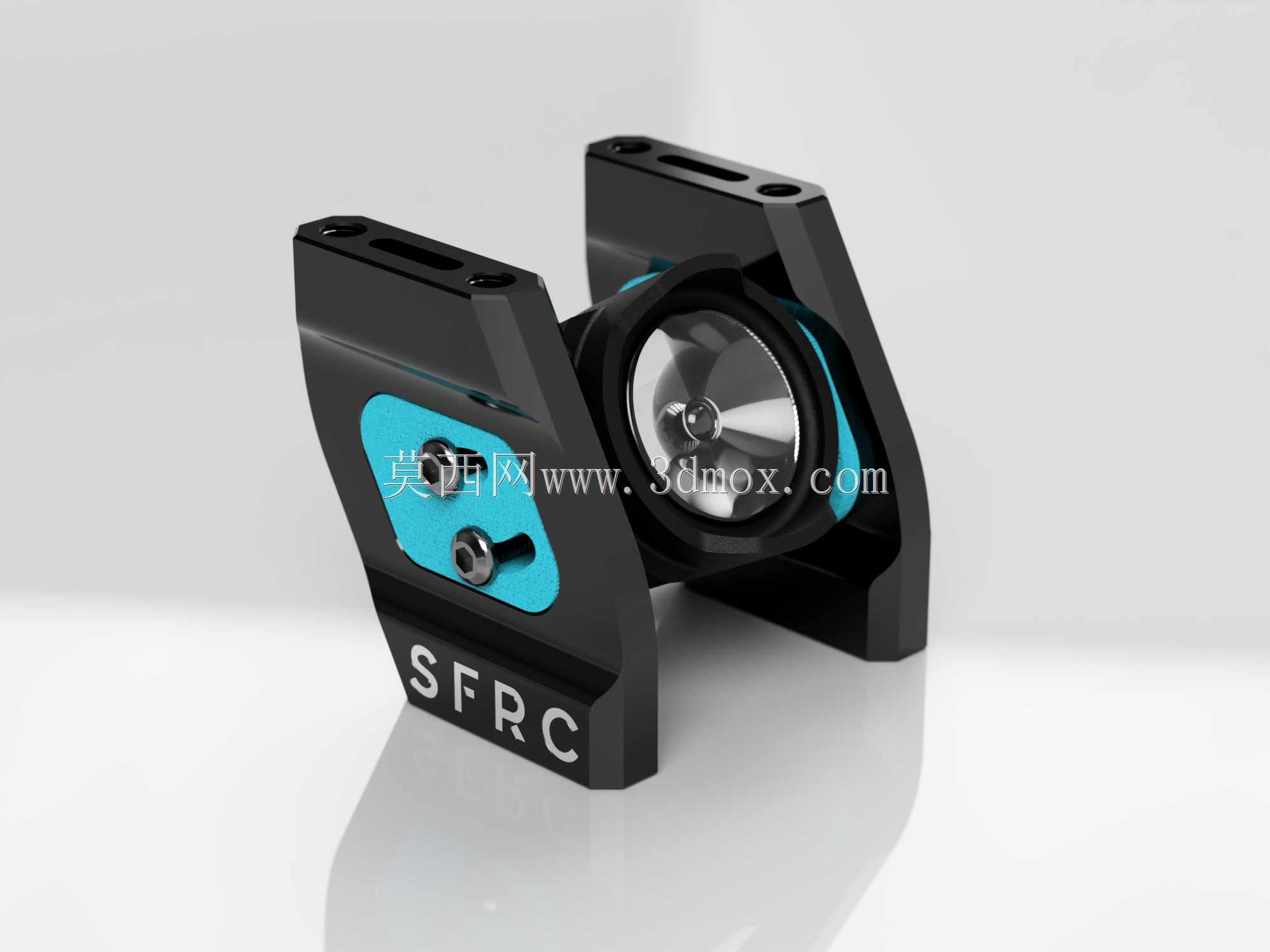

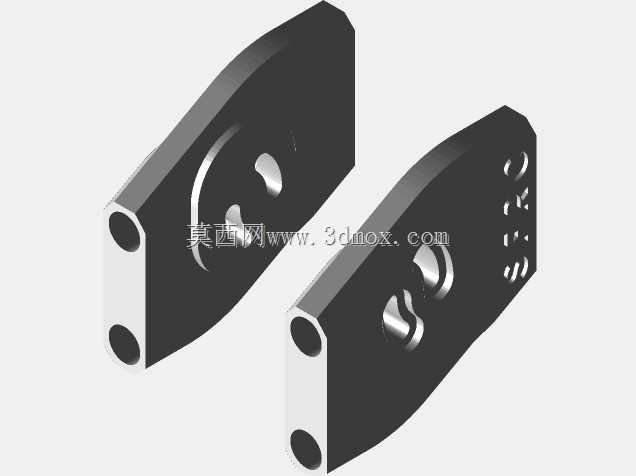

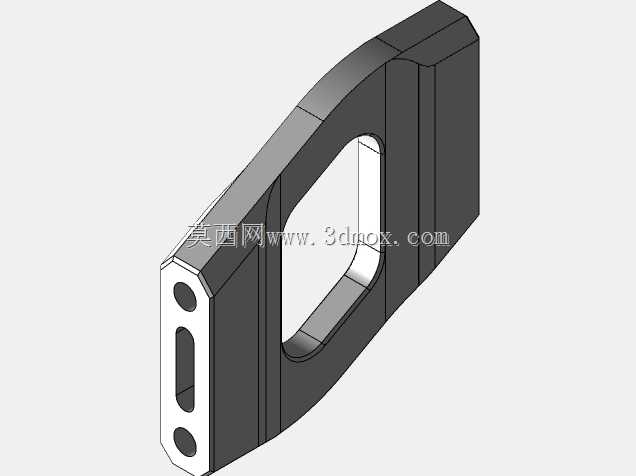

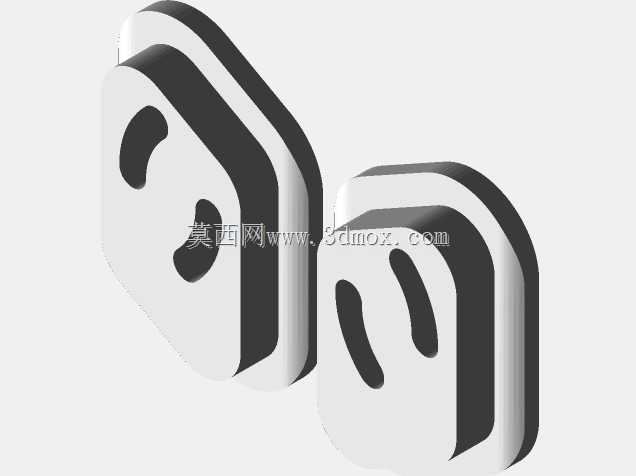

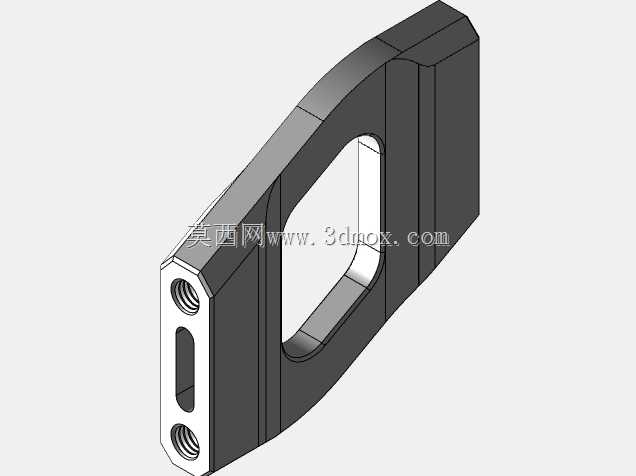

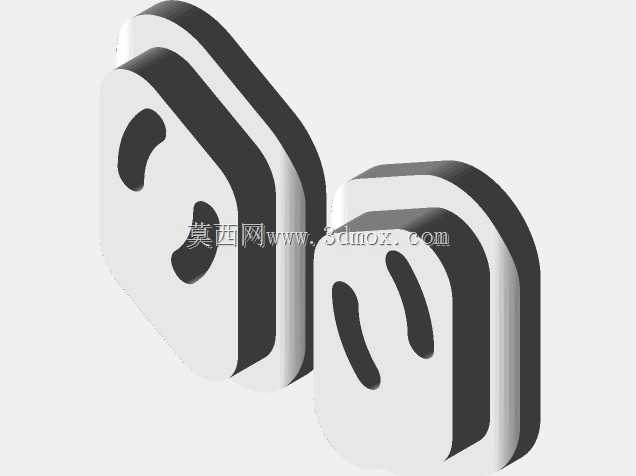

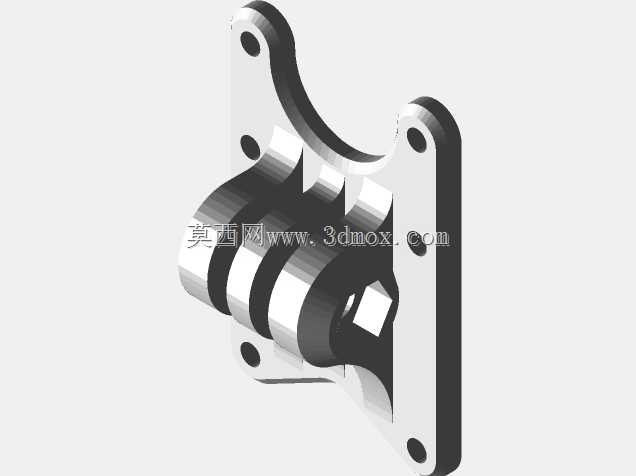

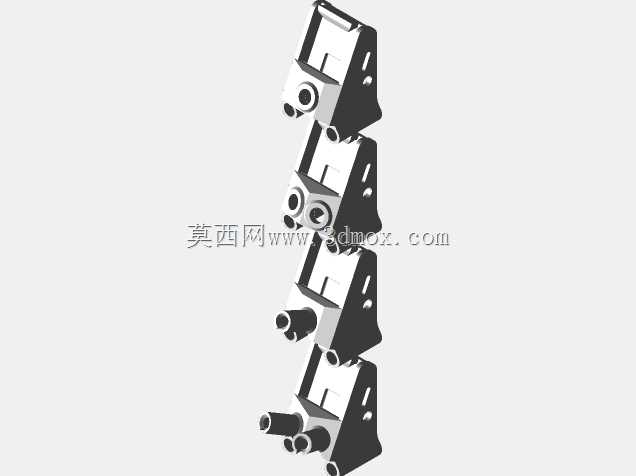

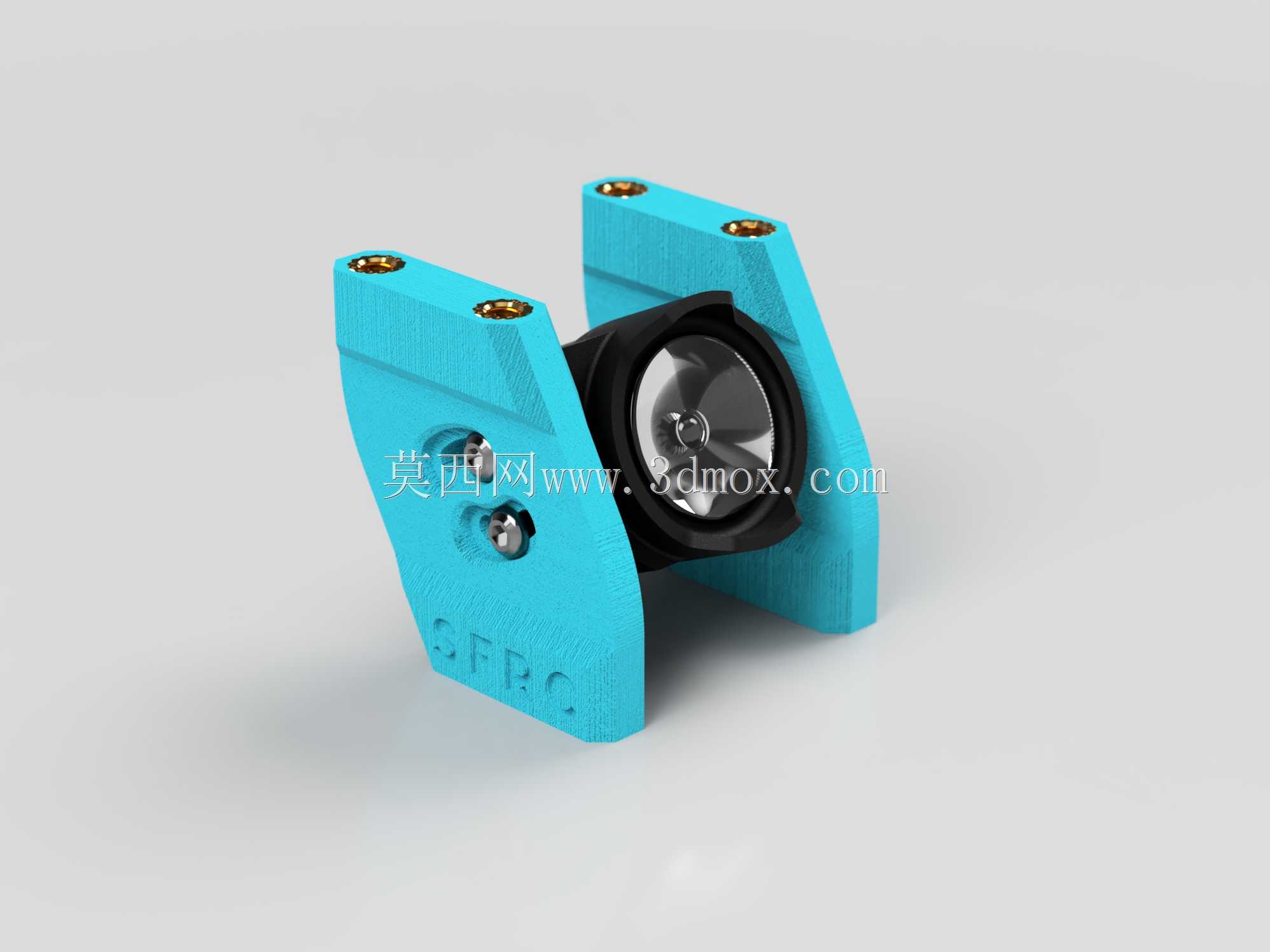

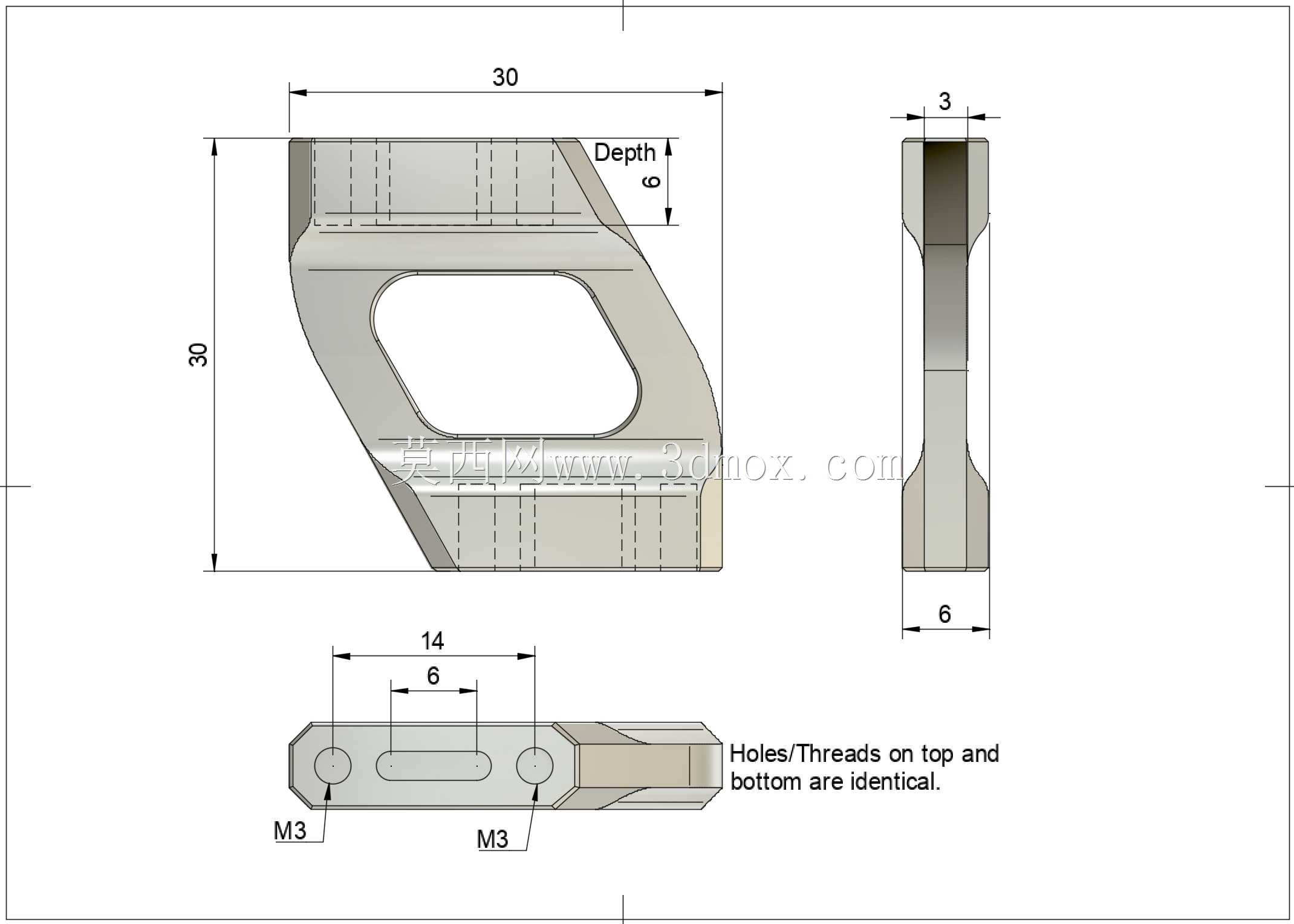

　　结构设计上预留了多类主流飞控、电调的堆叠安装孔位，适配市面上绝大多数标准尺寸的飞塔组件，相机安装位同时兼容DJI、Walksnail等主流数字图传与模拟图传相机的安装尺寸，可根据装机需求选择不同的安装角度与固定位置。TPU3D打印的相机固定座、天线座等附件，在碰撞时可通过自身形变吸收冲击能量，保护核心电子元件不受硬冲击损坏；铝合金加工的结构连接件用于臂部与主体的连接定位，保证连接精度的同时提升连接强度，避免多次拆装后出现孔位松旷的问题。

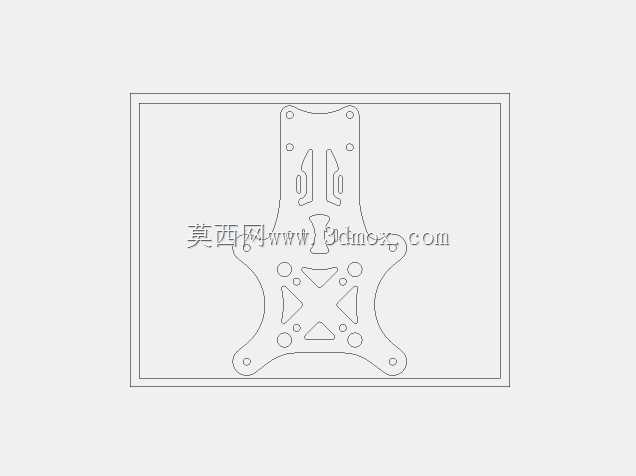

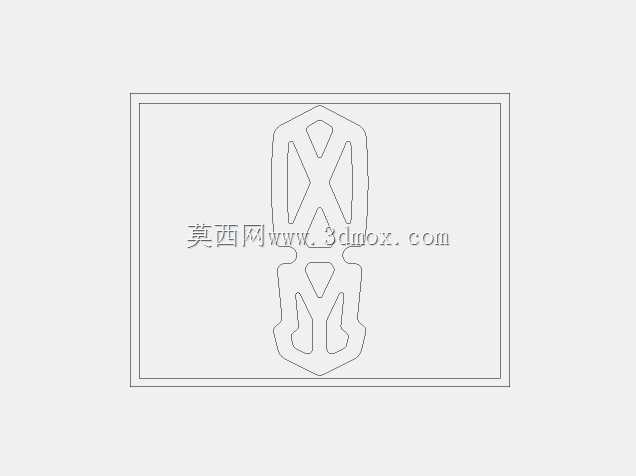

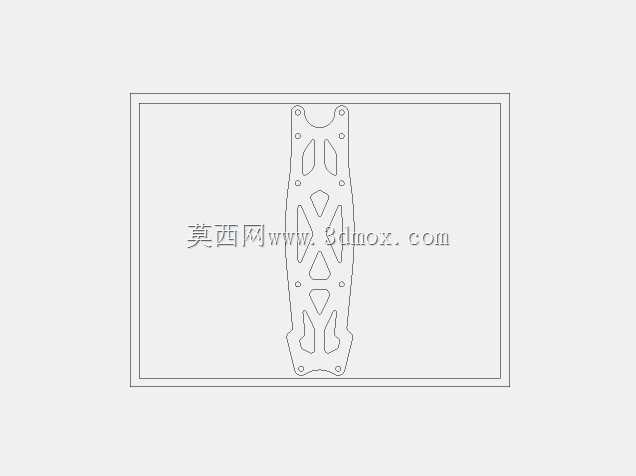

　　安装边界方面，机架预留的电机安装孔位适配16x16、19x19等主流无刷电机的安装尺寸，图传安装位可兼容20x20、25.5x25规格的VTX模块，电池绑带槽的位置经过重心优化，安装4S-6S动力电池后整机重心落在机架几何中心附近，减少飞行时的重心偏移带来的操控负担。臂部与中板的连接位置做了曲线过渡优化，相比直臂结构可减少飞行时的机臂共振，提升飞行操控的跟手性；堆叠螺栓孔做了沉头倒角处理，安装时螺栓头可完全埋入板材内，避免突出的螺栓头剐蹭电池或其他走线。

　　日常维护场景下，无需拆卸全部堆叠螺栓即可单独更换受损机臂，仅需拧下对应臂部的固定螺丝即可完成臂件更换，大幅缩短外场炸机后的维修时间。所有螺纹孔位均匹配对应规格的自锁螺母安装尺寸，黄铜嵌入件预置在频繁拆装的螺纹位置，避免多次拆装后碳纤维板的螺纹孔滑牙，提升机架整体的使用寿命。走线槽位在中板与底板之间预留了充足空间，可将电调线、图传线、接收机线全部收纳在板层之间，减少外露线材带来的风阻与炸机断线风险。
