四驱ROS漫游者移动机器人结构设计

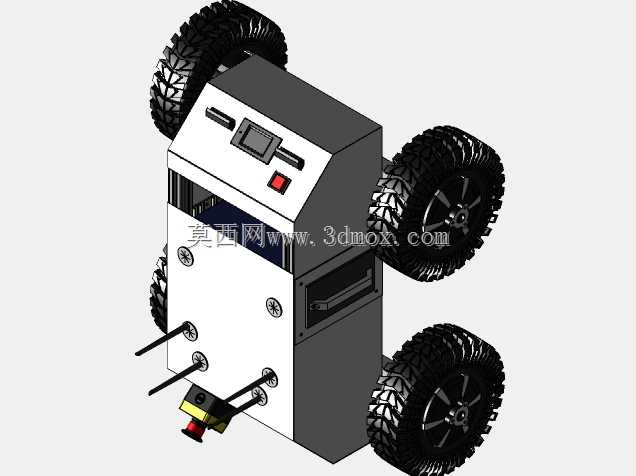

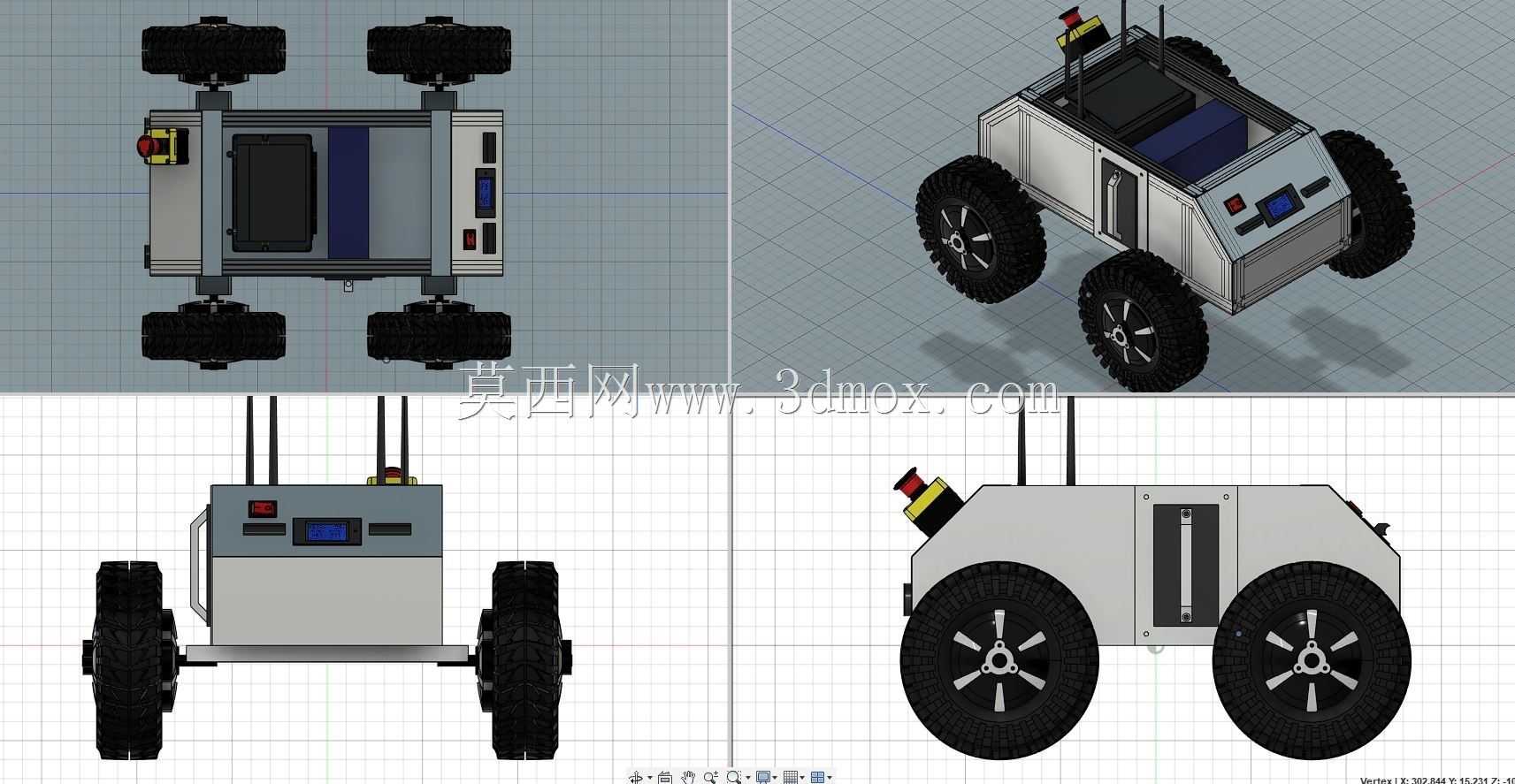

　　这款轮式移动平台采用4x4四驱驱动布局，核心适配ROS机器人操作系统开发需求，整体外形尺寸控制在长640毫米、宽640毫米、高340毫米的紧凑区间，既能够满足室内实验室、厂房通道的穿行需求，也可适配户外非硬化铺装路面的低速漫游作业场景。从结构设计逻辑来看，底盘主体采用金属板材折弯拼接的框架式结构，没有采用冗余的外壳包覆设计，一方面能够降低整机自重，提升有效载荷占比，另一方面也方便后期传感器、算力单元的加装与线路排布，所有电控模块、供电单元均内嵌在底盘框架的预留安装位内，避免户外行进过程中树枝、碎石剐蹭造成部件损坏。行走系统选用大颗粒深花纹越野橡胶轮，搭配独立的轮组安装支架，四个车轮均具备足够的接地比压，在草地、土路、

　　轻微起伏的碎石路面行进时能够保持足够抓地力，不会出现单侧打滑空转的问题；轮组连接位置预留了减震部件的安装接口，可根据实际作业场景的路面平整度选装弹簧减震结构，进一步提升颠簸路面的行进稳定性。上层感知区域的安装位做了通用化设计，前端预留了双目视觉传感器、激光雷达的标准安装孔位，可根据导航、避障的实际需求选配不同量程的感知硬件；前部面板集成了状态显示模块与照明单元，在光线不足的地下管廊、夜间户外作业场景下，既能够通过显示模块实时反馈设备运行状态，也可通过前置照明单元补足视觉传感器的采集光线，避免环境光不足导致的感知失效。从实际应用场景出发，这款移动平台可适配多类作业需求：在农业场景下可搭载土壤监测、作物长势采集模块，

　　完成小块试验田的常态化巡检作业；在工业厂区场景下可搭载气体检测、热成像模块，完成厂区管线、设备的日常巡护工作；在教学研发场景下可作为ROS开发的基础载体，支持二次开发导航算法、自主避障逻辑、多机协同调度等功能，不需要开发者从零搭建底盘结构，能够大幅缩短研发验证周期。设计过程中充分考虑了安装边界的适配性，整机重心控制在底盘几何中心偏下的位置，即使在20度以内的坡面行进也不会出现侧翻风险；上层安装平面预留了纵横排布的标准安装孔距，可兼容市面主流的算力单元、传感器支架的安装尺寸，不需要额外做转接板定制；底盘下部预留了足够的离地间隙，能够越过高度不超过80毫米的垂直障碍，跨过宽度不超过100毫米的沟槽，满足常规非结构化路面的通行需求。

　　供电模块的安装仓做了独立分隔设计，与电控单元、算力单元之间设置了金属隔离板，避免供电线路的电磁干扰影响感知传感器的数据传输稳定性；仓体预留了快拆结构，可快速更换备用电池，延长连续作业时长。整机结构没有采用复杂的一体化铸造部件，所有结构件均为常规钣金加工件与标准紧固件，后期维护更换部件的成本更低，单个轮组、面板部件损坏时不需要整体拆解底盘即可完成更换，适配长时间户外作业的维护需求。
