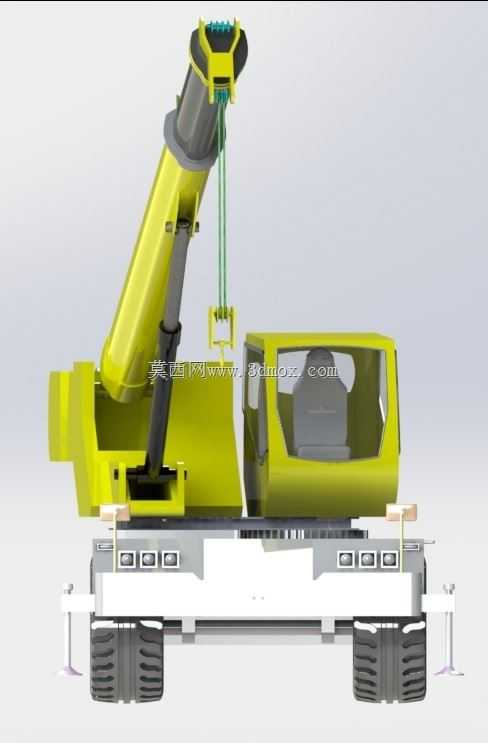

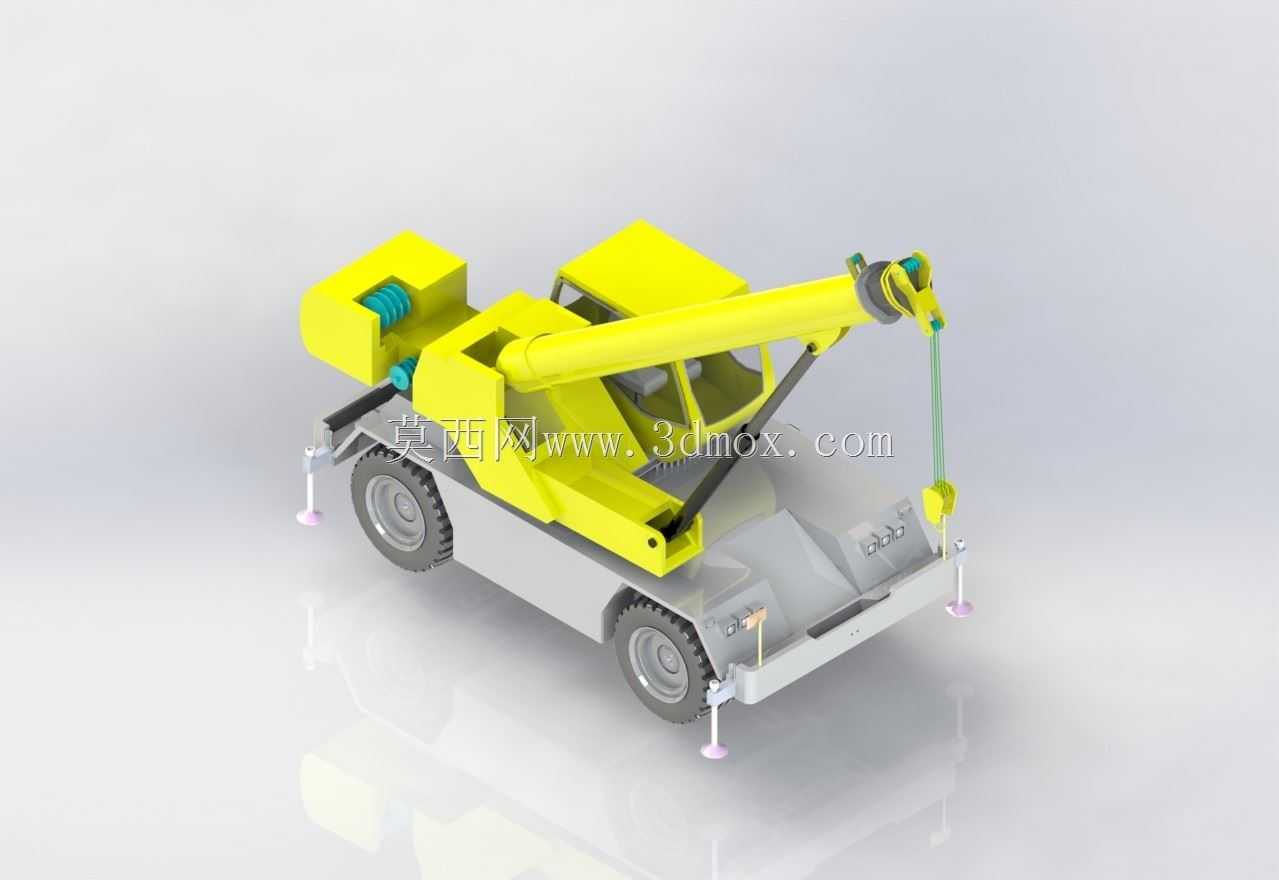

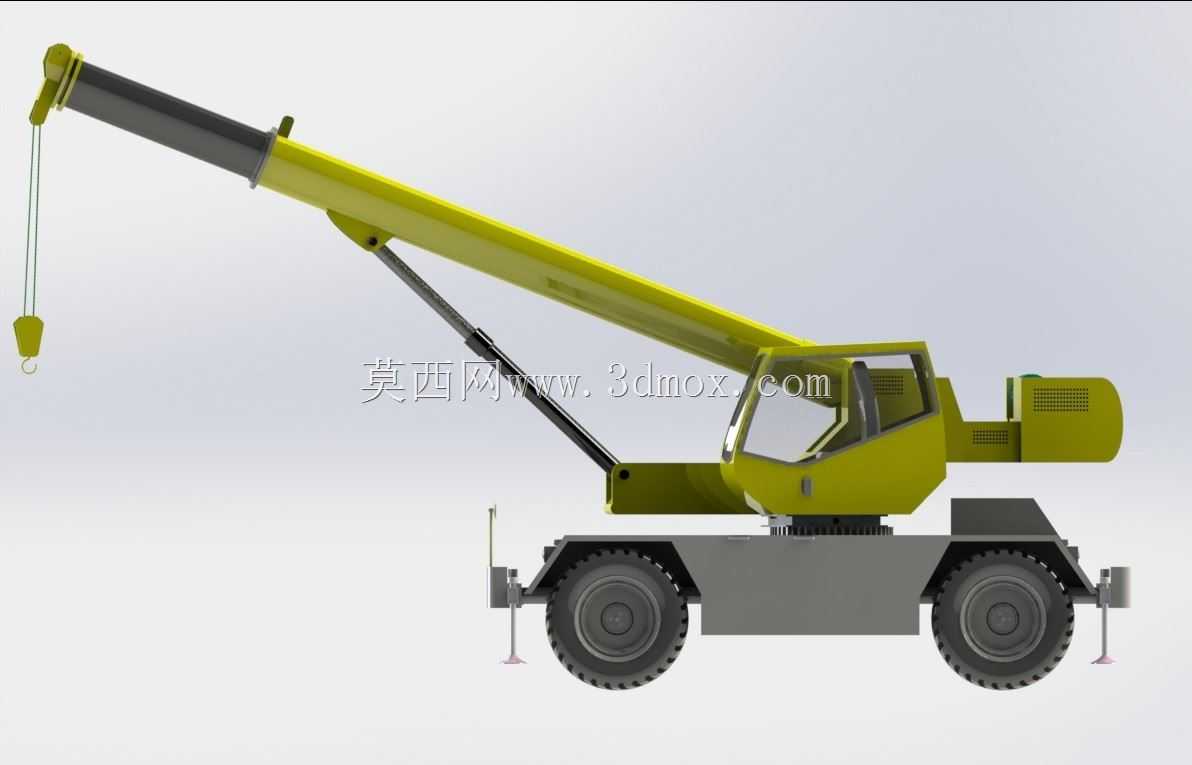

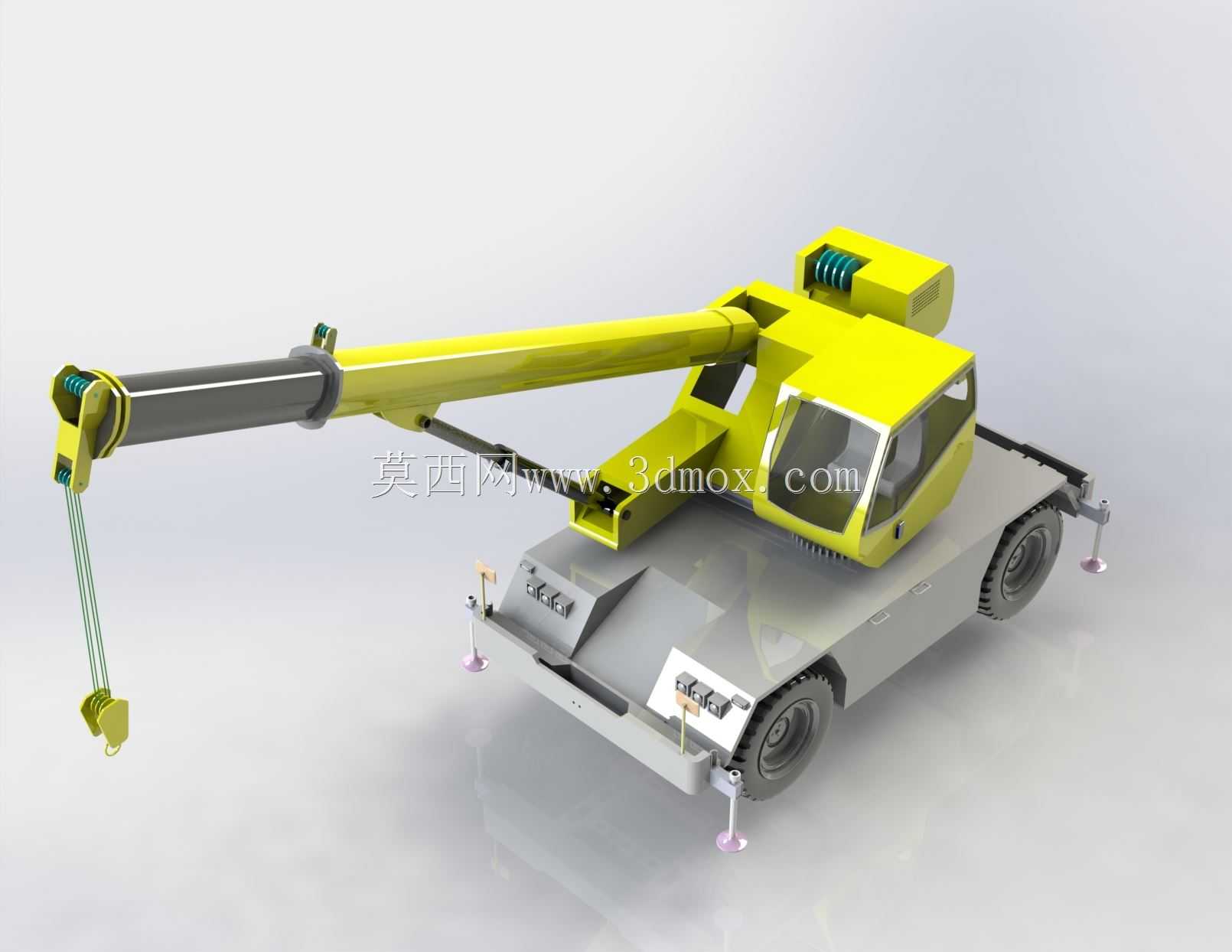

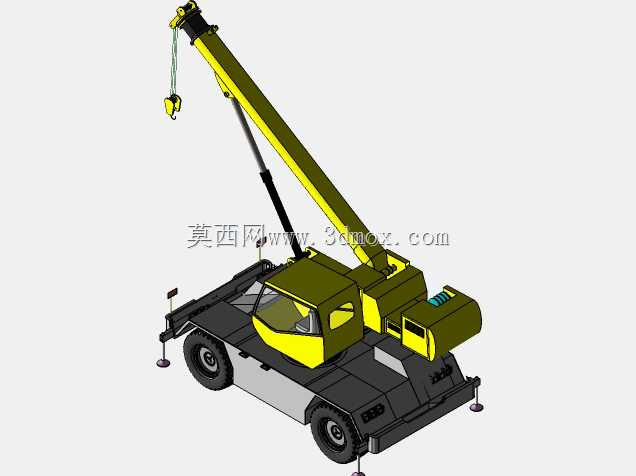

轮式伸缩臂起重作业设备三维结构

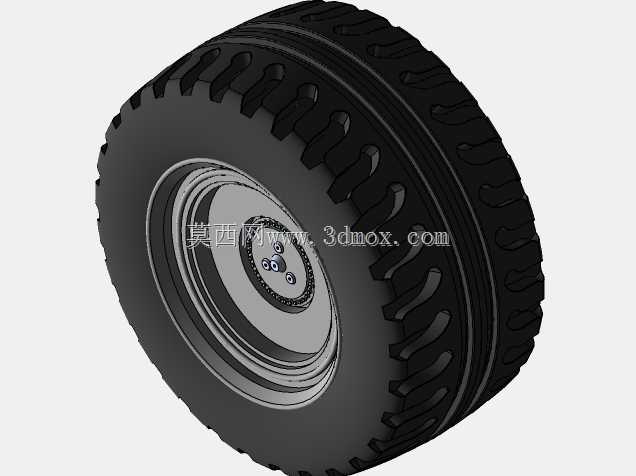

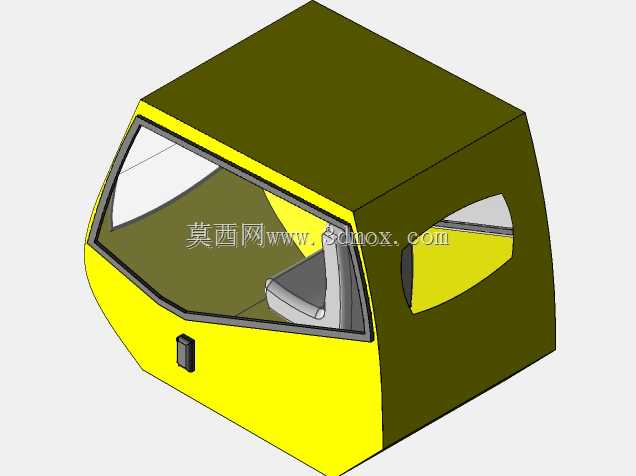

　　这款轮式起重设备的三维结构完整还原了小型移动式起重机的核心作业机构，可覆盖厂区内重型工件转运、设备安装就位、户外零散吊装作业等多类场景，尤其适配作业空间狭窄、需要频繁转场的短距离起重工况，相比大型履带吊或汽车吊，其紧凑的车身结构能在车间通道、厂区支路等受限空间内灵活通行，完成常规起重设备无法覆盖的点位吊装任务。从结构设计逻辑来看，该设备采用车载式集成布局，将起重作业单元与轮式行走底盘整合为一体，底盘部分预留了动力舱、驾驶操作区的安装空间，前后桥均配置了符合承载要求的行走轮组，可满足短距离低速转场的行驶需求。车身四周设置了四组可独立调节的液压支腿，作业时支腿向下伸出撑住地面，将整机载荷均匀传递至支撑面，抵消吊装作业时产生的倾覆力矩，

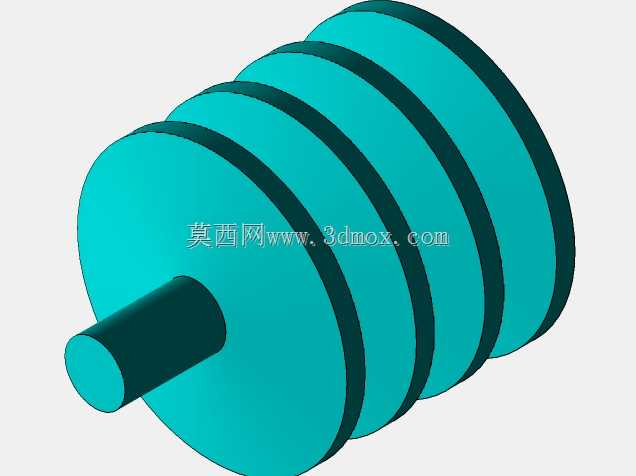

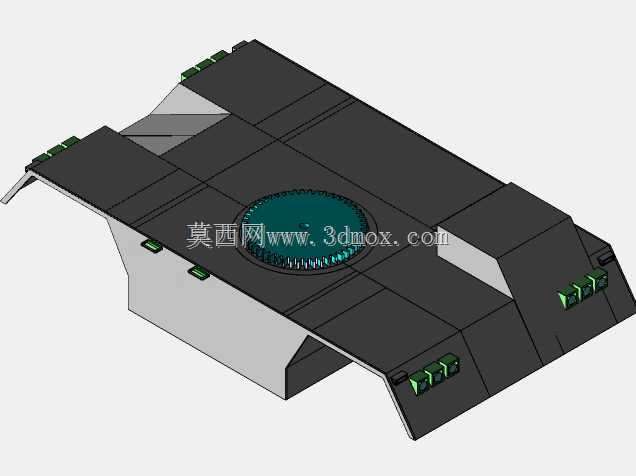

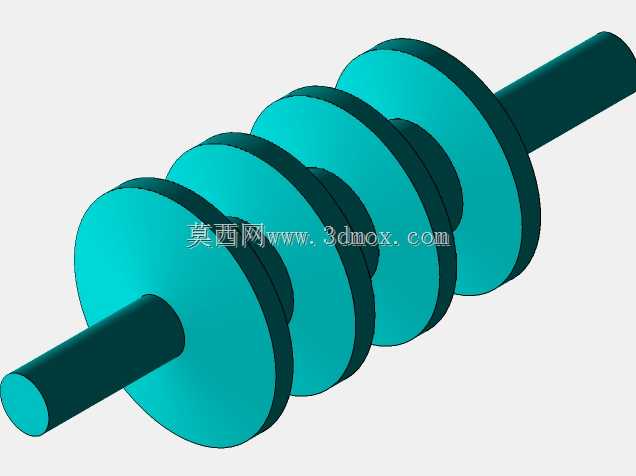

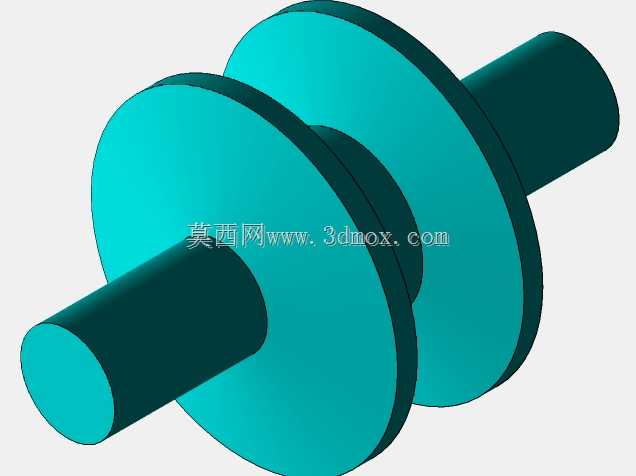

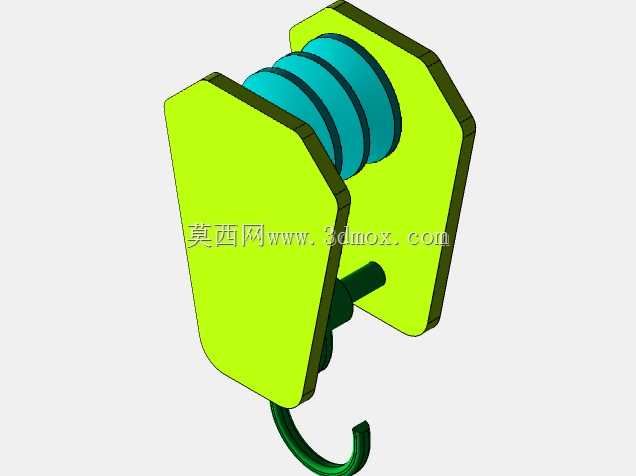

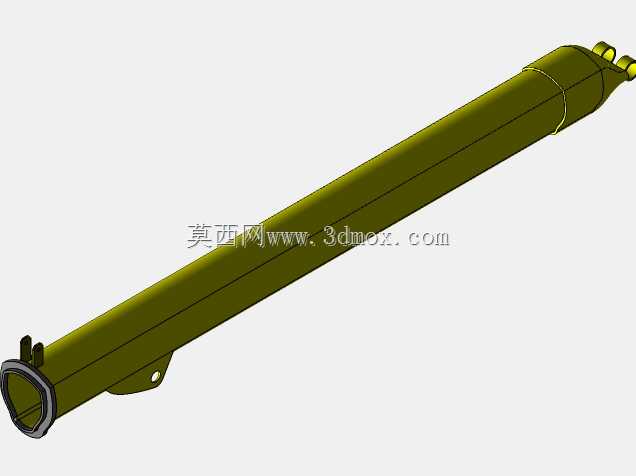

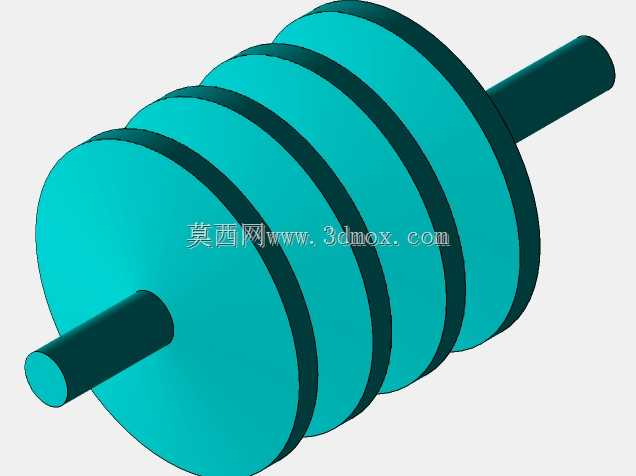

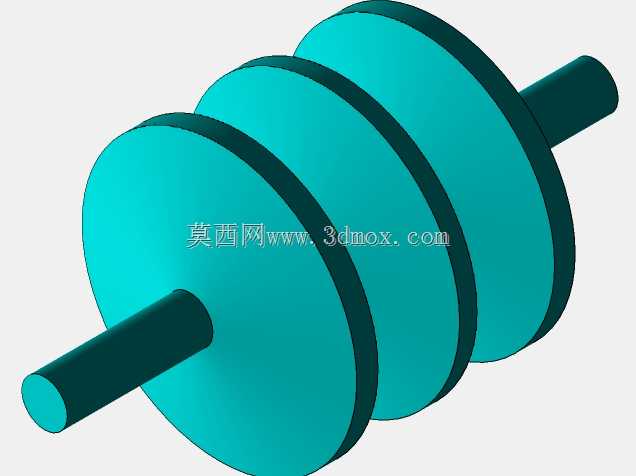

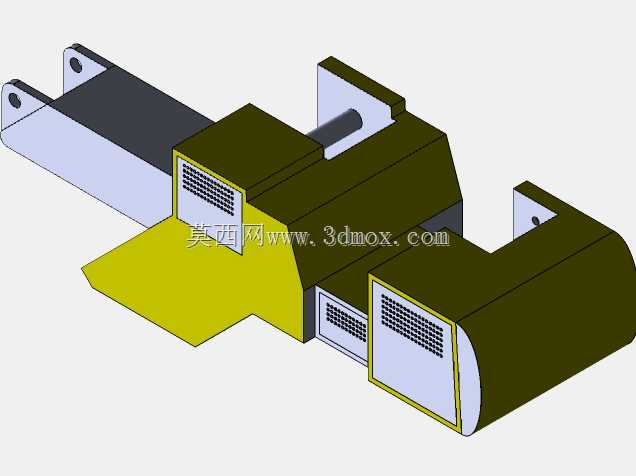

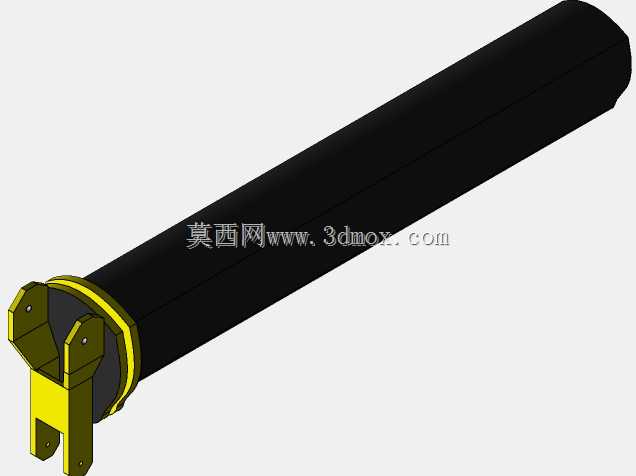

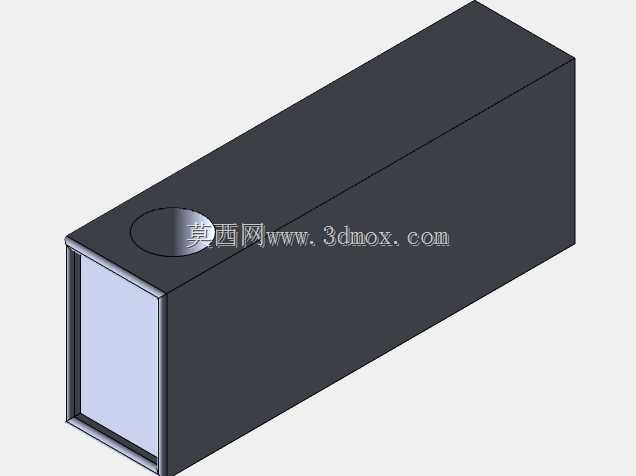

　　支腿的支撑跨度经过匹配计算，可在额定起重量范围内保障整机稳定性，避免侧翻风险，支腿的伸缩行程也预留了足够余量，可适配不平整地面的调平需求。上部的起重作业单元采用伸缩式吊臂结构，吊臂内部预留了伸缩油缸的安装空间，可根据作业半径需求调整吊臂伸出长度，吊臂根部与回转支承连接，可实现360度全回转作业，覆盖车身周围的作业范围，吊臂前端设置了吊钩滑轮组与起升钢丝绳导向结构，配套的起升绞车布置在转台内部，可实现重物的垂直起升与下降动作，转台与吊臂之间还设置了变幅油缸，可调整吊臂的仰角，匹配不同的起升高度与作业半径需求。建模过程中对各部件的运动边界做了完整约束，可直观模拟吊臂伸缩、变幅、回转、支腿收放、吊钩起升的全流程动作，各部件的安装间隙、

　　配合公差均参考实际工程标准设置，比如回转支承的安装法兰尺寸、支腿与底盘的铰接点位置、吊臂各节段的搭接长度都符合小型起重机的常规设计参数，整机的外形尺寸控制在小型厂区作业车辆的通行边界内，宽度可满足常规车间2米宽通道的通行要求，转场时支腿完全收回后不会超出车身外廓，吊臂收回后落在车身前部的支撑托架上，可降低行驶状态下的整机高度，满足厂区限高路段的通行需求。
