车载折叠伸缩臂起重作业装置结构设计

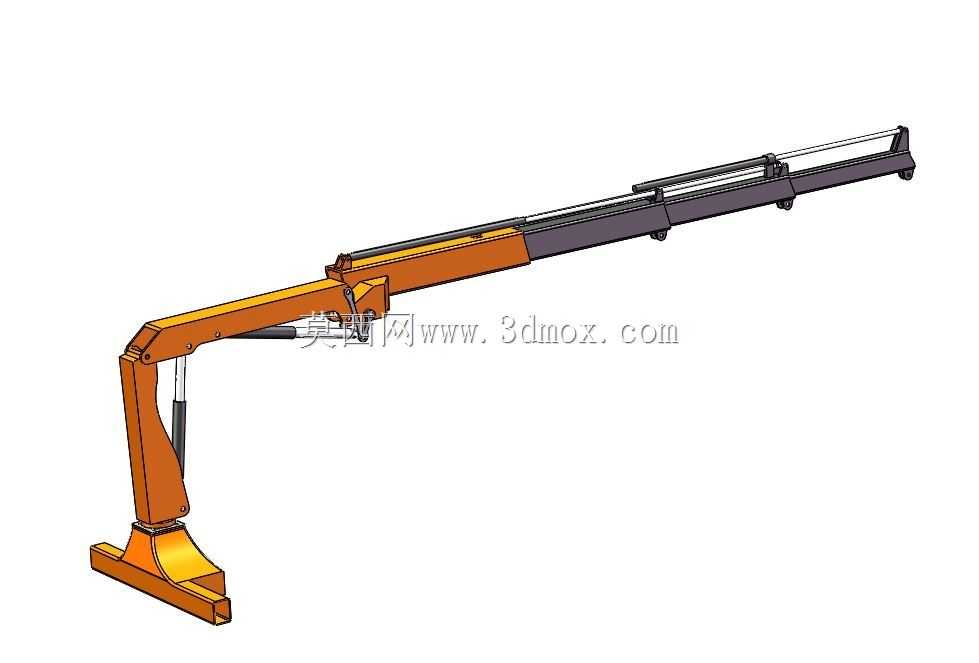

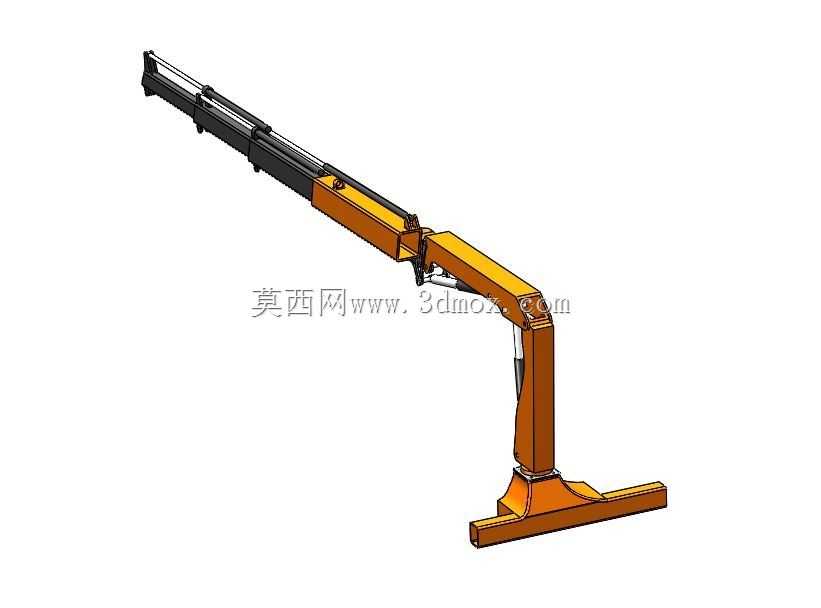

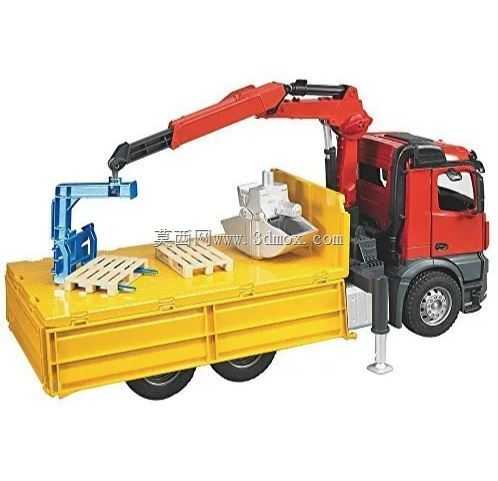

　　这款伸缩式起重臂的结构设计，核心围绕流动作业场景的吊装需求展开，区别于固定工位的重型起重设备，它的安装边界适配多数轻中型载货卡车的底盘大梁位置，底座采用横向跨接式支撑结构，安装时无需对货箱主体结构做大规模切割改造，仅需在大梁对应位置预留螺栓固定点位与液压管路走线空间即可，整体收拢状态下臂架沿驾驶室后方至货箱前端的空间折叠收纳，不会超出车辆原有外廓尺寸，满足道路通行的尺寸规范要求。从功能实现逻辑来看，臂架的伸缩动作完全依靠内置的多级液压缸驱动，每一节臂的截面都采用变厚度箱型结构设计，受力较大的根部臂段采用加厚合金钢板焊接，往臂端方向逐步减薄板材厚度，在保证额定起重量下结构刚度的同时，尽可能降低臂架自身重量，减少对车辆载重配额的占用。

　　折叠关节处的铰点位置经过受力优化，配合液压缸的支撑角度设计，在臂架全伸状态下能将铰点处的剪切应力控制在材料许用应力范围内，避免长期重载作业出现铰点变形、臂架下沉的问题。实际作业场景中，这类伸缩臂起重机多用于零散工地的设备转运、建材吊装、市政管线抢修的重物移位作业，相比大型汽车吊它的进场灵活性更强，狭窄的乡村道路、小区内部巷道都能顺利通行，作业时无需额外铺设大面积支腿垫板，仅靠底座的横向支撑梁配合车辆自身的驻车制动就能完成1吨以内重物的吊装作业，臂架的伸缩行程覆盖3到8米的作业半径，能满足从地面到三层楼高度的物料递送需求。设计过程中特意规避了复杂的电控系统，全部动作通过液压阀组手动控制，降低野外作业时的设备故障概率，液压管路沿臂架内侧的走线槽布置，接头处采用防震密封结构，适应工地颠簸路况下的管路防渗漏要求，臂架末端预留了标准吊具安装接口，可快速更换吊钩、夹具、吊篮等不同作业属具，拓展设备的使用场景。
