弯头类塑料零件精密注塑成型模具结构

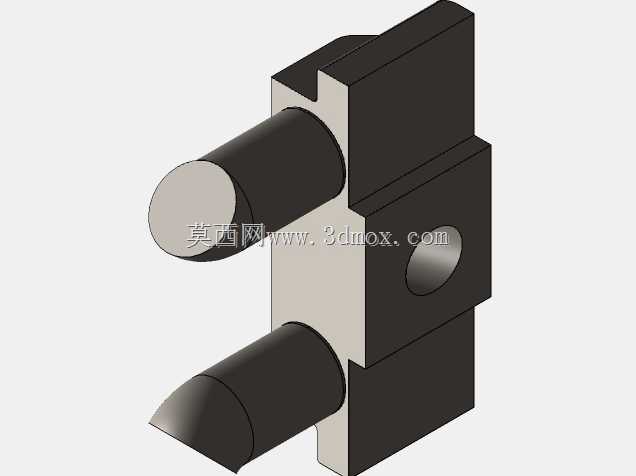

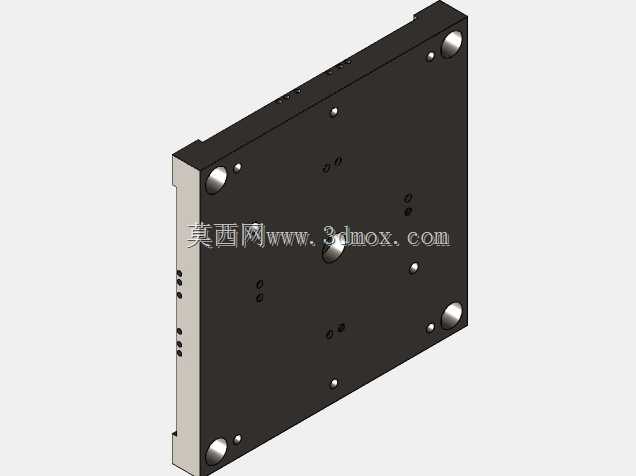

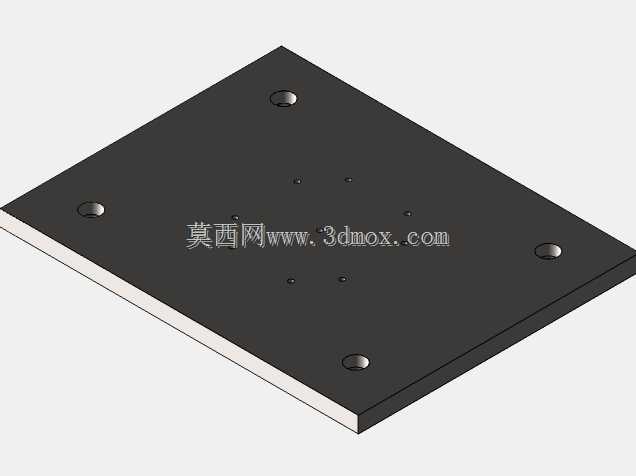

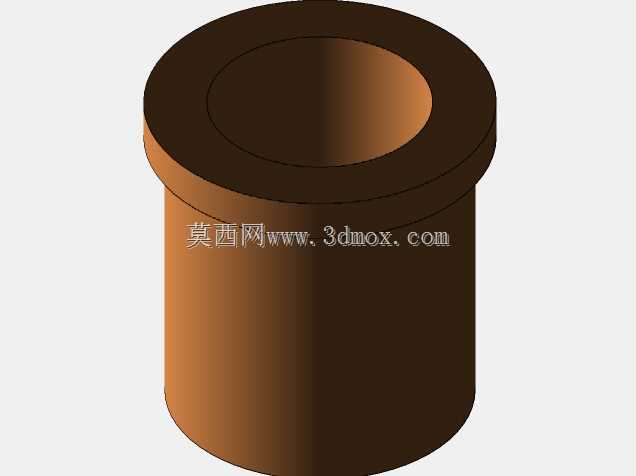

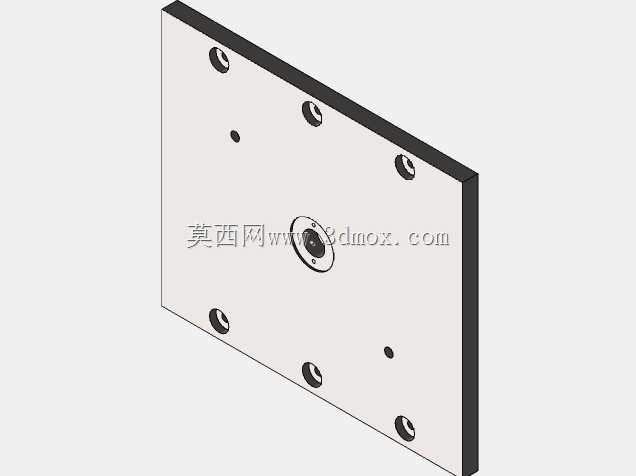

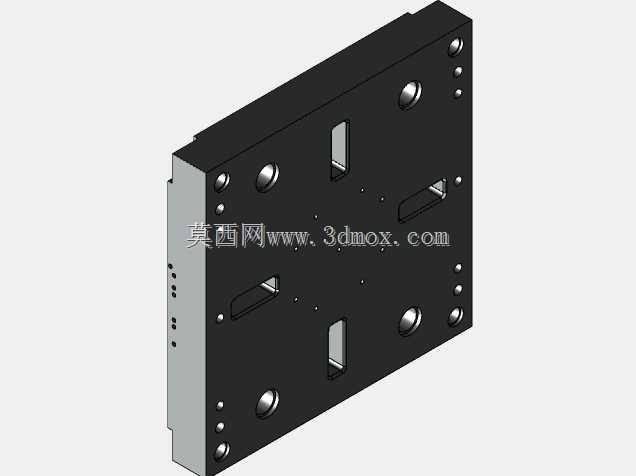

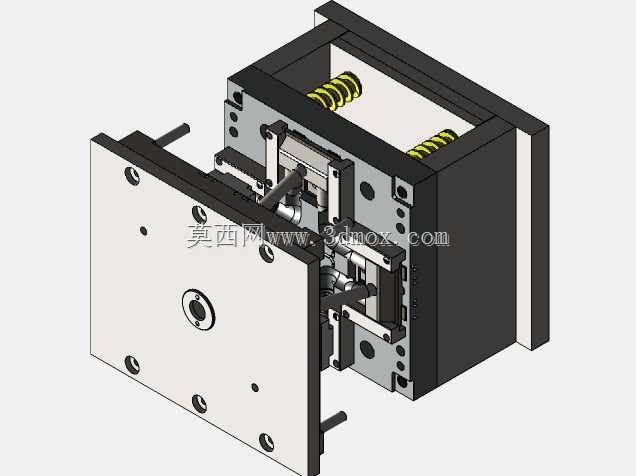

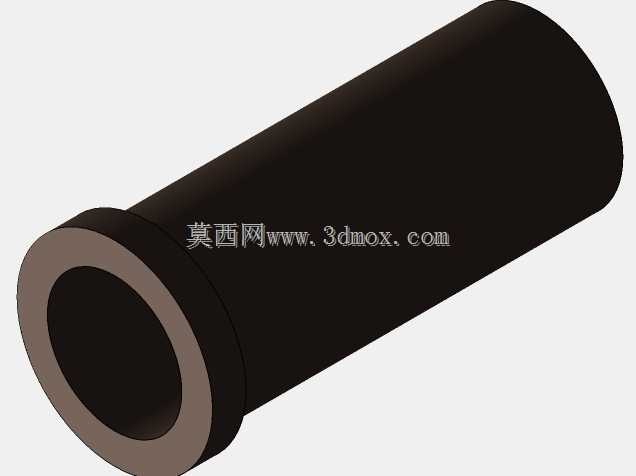

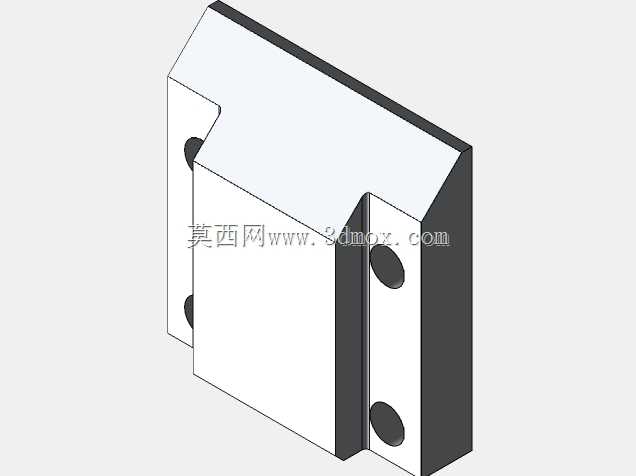

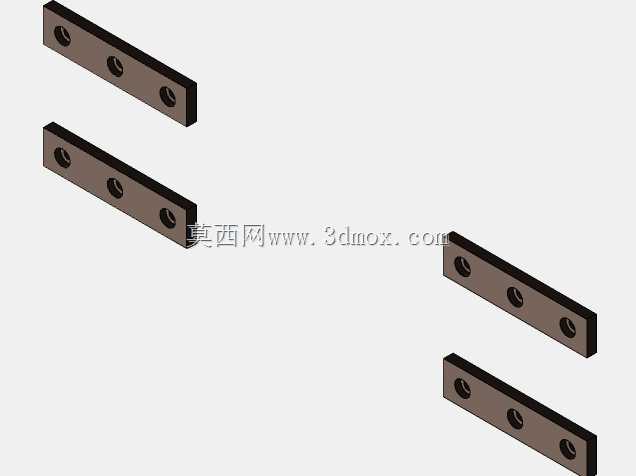

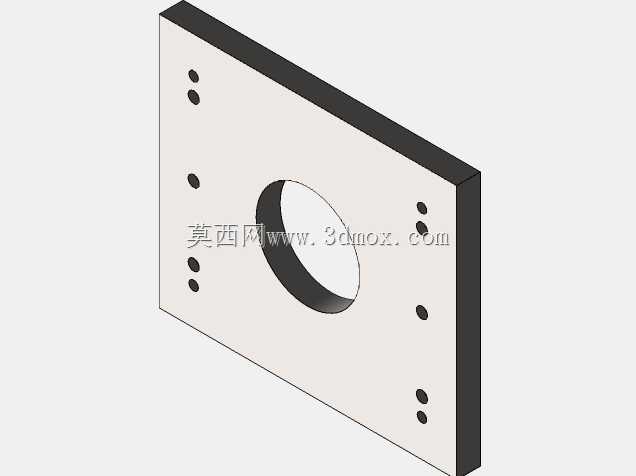

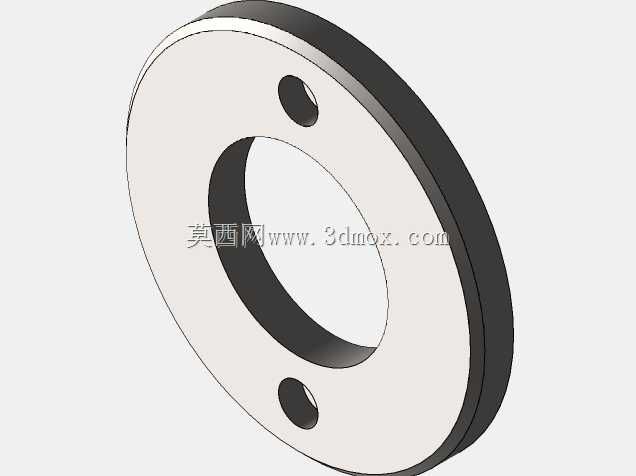

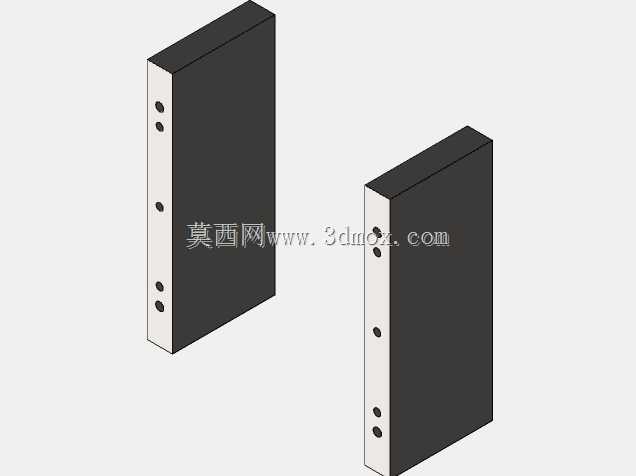

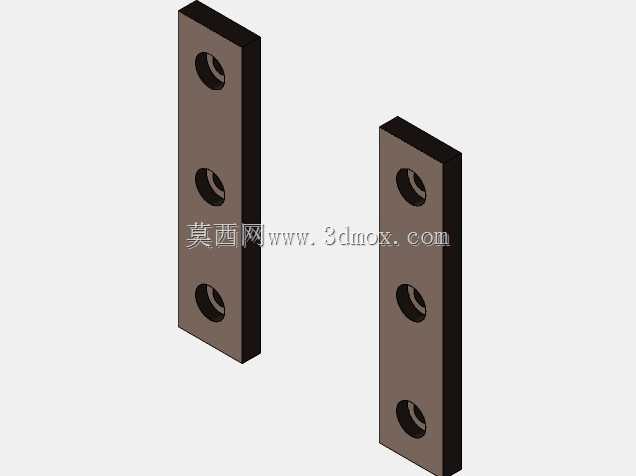

　　这套模具主要面向带弯头结构的热塑性塑料零件批量注塑生产场景，适配日常民用管件、小型家电流体通路组件、工业设备气动接头类塑料件的成型需求，可在常规卧式注塑机上完成装夹生产，适配主流注塑设备的拉杆间距、射嘴定位尺寸，安装时无需额外定制非标转接板，模架采用标准龙记模架规格，上下模合模导向依靠四角精密导柱导套配合，合模过程中导套先进入导柱完成初定位，避免型腔错位导致的零件飞边、尺寸超差问题。内部脱模结构采用斜顶加直顶的组合设计，针对弯头零件的侧向倒扣结构，斜顶在顶出过程中同步完成侧向抽芯动作，无需额外加装液压抽芯油缸，能有效缩减模具整体外形尺寸，降低模架采购成本，同时减少液压管路带来的漏油故障点，适配批量连续生产的稳定性要求。

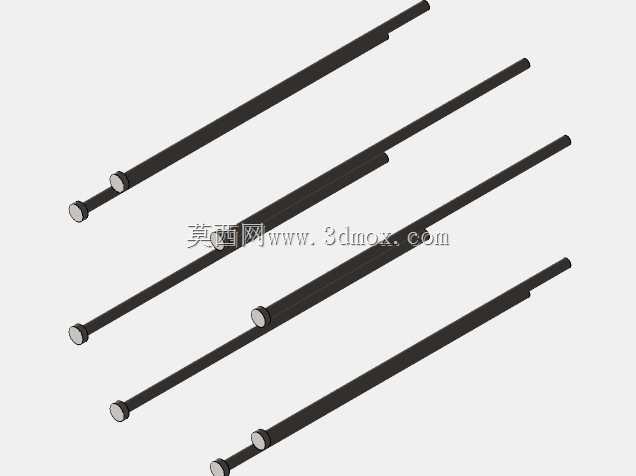

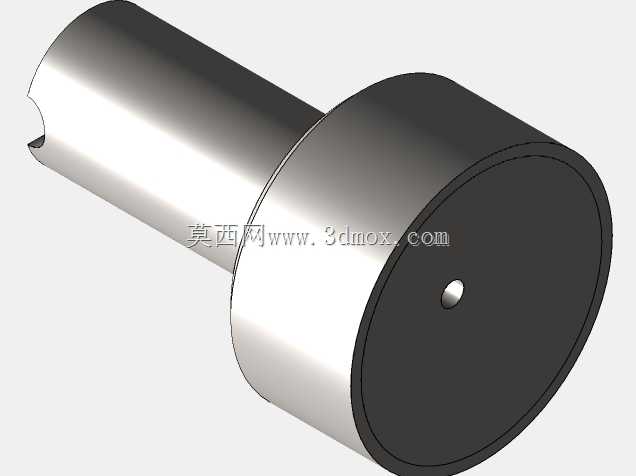

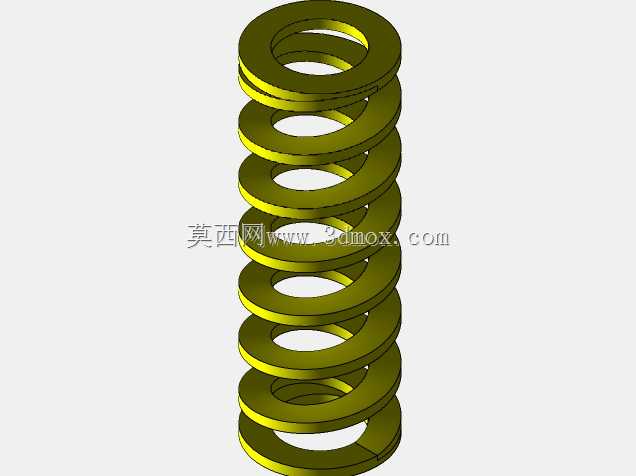

　　浇注系统采用侧浇口进料，浇口位置设置在弯头零件的非外观面，成型后浇口残留痕迹小，后续去除浇口的工序工作量少，流道采用圆形截面设计，熔体在流道内流动阻力小，压力损失控制在合理区间，能保证弯头两端的薄壁结构同时充满，避免出现短射、熔接痕强度不足的问题。冷却回路采用随形布局，围绕型腔、型芯的成型面均匀布置水道，水道距离成型面的距离保持在1.5倍水道直径区间，既保证冷却效率，又避免距离过近导致型腔壁强度不足，生产过程中可通过调节冷却水流量控制模温，将成型周期稳定在合理范围，减少零件翘曲变形量。模具内部的弹簧采用标准矩形截面模具弹簧，安装在复位杆位置，合模过程中可保证顶出板先完成复位，避免顶针与型腔发生碰撞损坏，所有顶针、

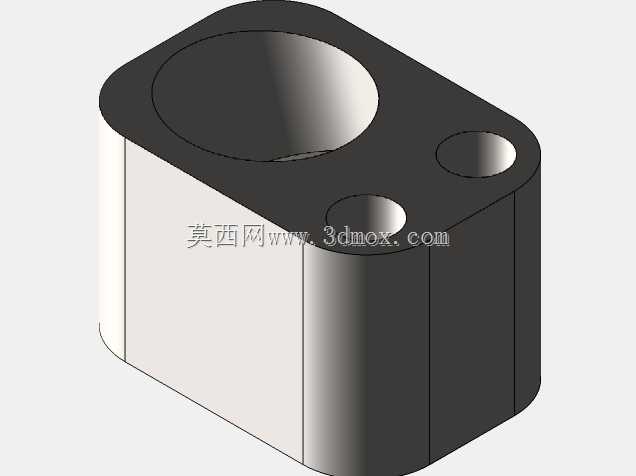

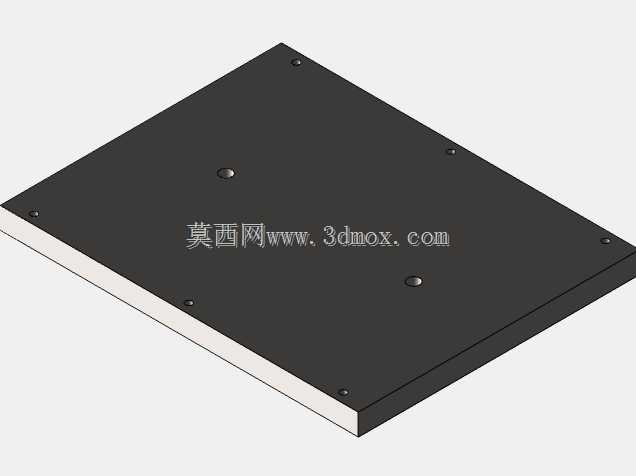

　　镶件均采用标准件规格，易损件更换时无需二次加工，可直接采购标准配件替换，减少设备停机维护时间。设计过程中所有成型尺寸均按照塑料原料的收缩率完成补偿计算，针对弯头零件的内孔尺寸、端面密封槽位置做了重点尺寸公差校核，成型后的零件可直接满足装配要求，无需二次机加工修正，整套模具的闭合高度、开模行程均适配120吨到180吨区间的常规注塑机参数，安装时可直接匹配设备的T型槽固定位置，无需额外加工模座压板槽。
