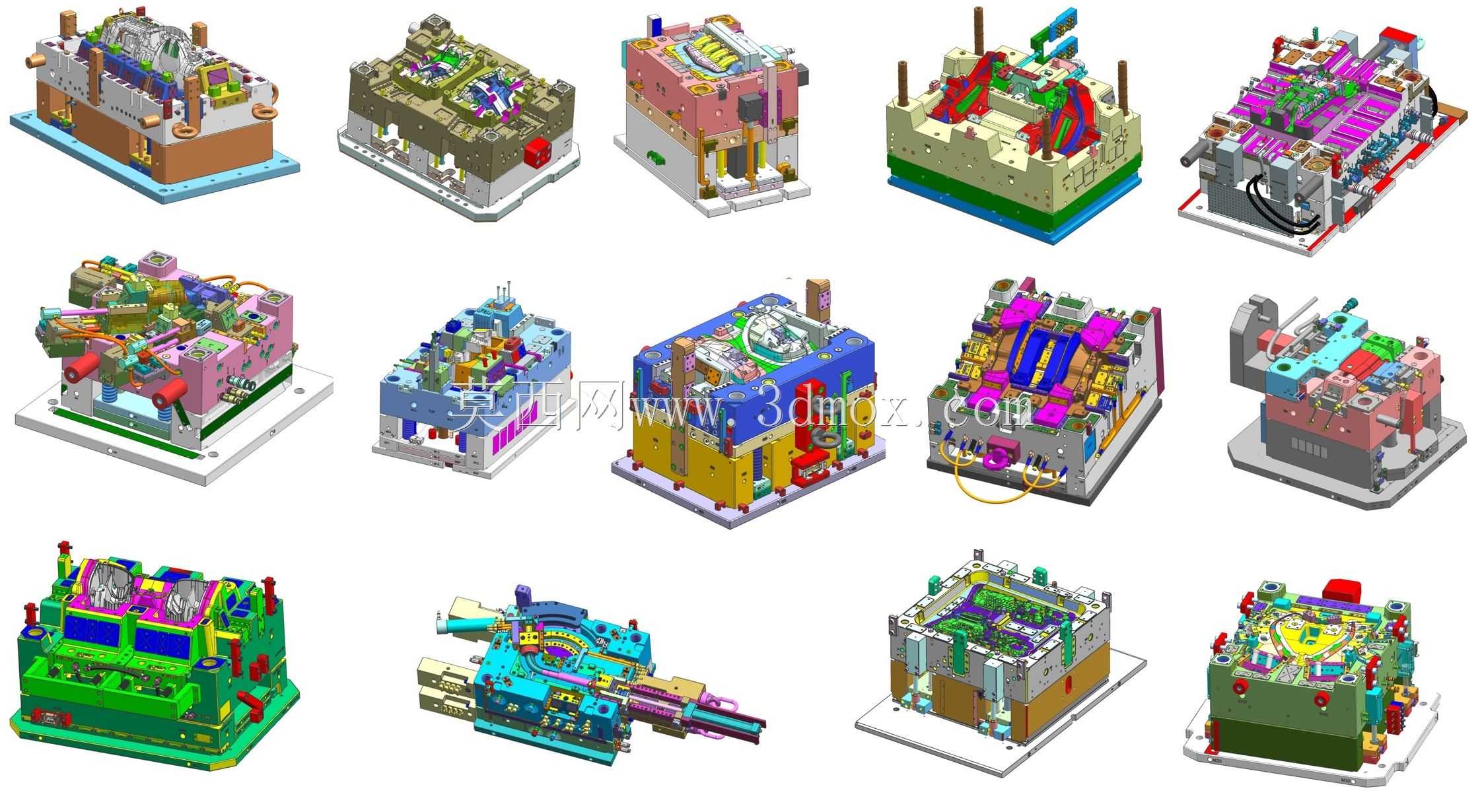

八十套实用注塑模具结构参考合集

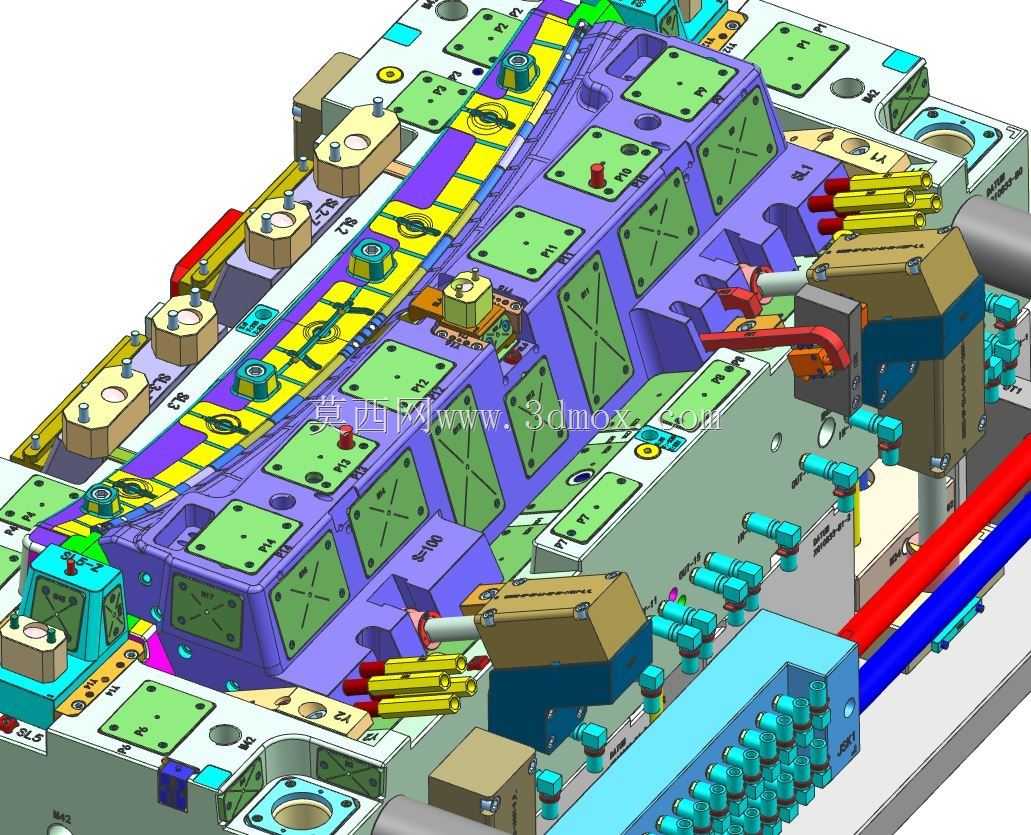

　　这套合集覆盖了多行业注塑生产场景下的成熟模具结构，从日常消费类塑胶件、工业设备配套塑料构件到精密电子类薄壁塑件的成型方案均有涉及，每一套结构都经过实际生产验证，可直接作为结构设计阶段的参考蓝本。不同模具的分型面选择逻辑各有侧重：针对外观要求高的壳体类塑件，分型线设置在塑件非外观棱边位置，避免合模痕影响成品表面质量；针对带有深腔筋位的结构件，分型面贴合塑件最大轮廓线设置，降低开模时的塑件抱紧力，减少顶出变形风险。合模导向结构全部采用导柱导套配合精密定位块的组合形式，大尺寸模具额外增加了边锁结构，抵消长期生产中反复合模带来的侧向偏移，保证型腔同轴度稳定在生产公差范围内。浇注系统设计匹配不同塑件的进料需求：小型精密件采用针点式浇口，

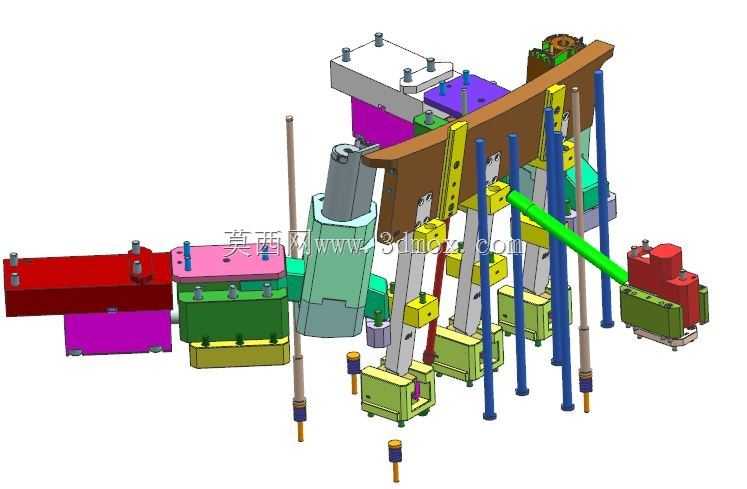

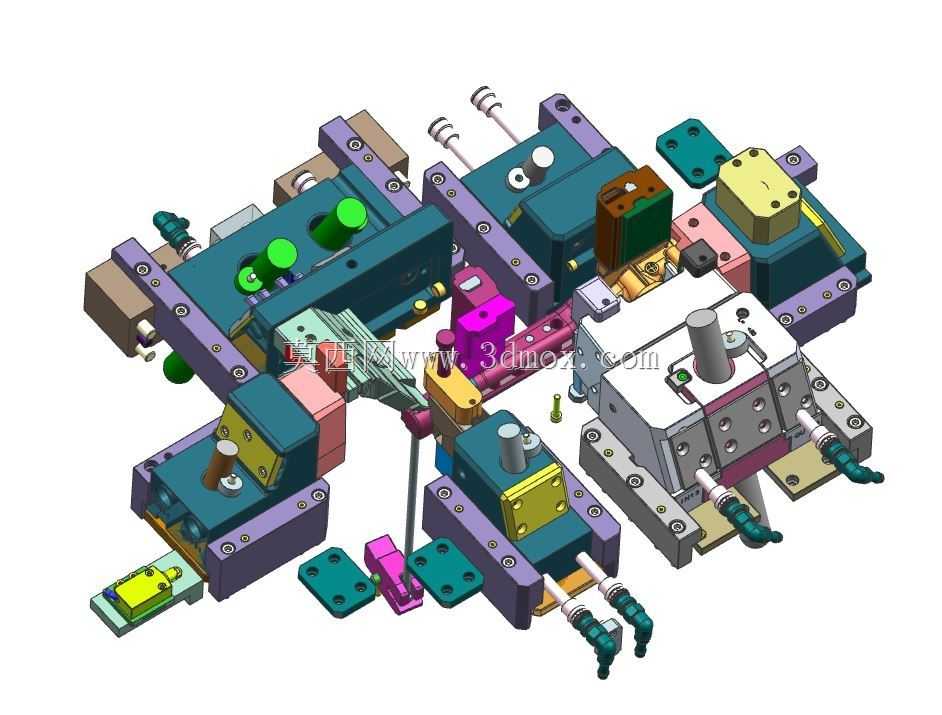

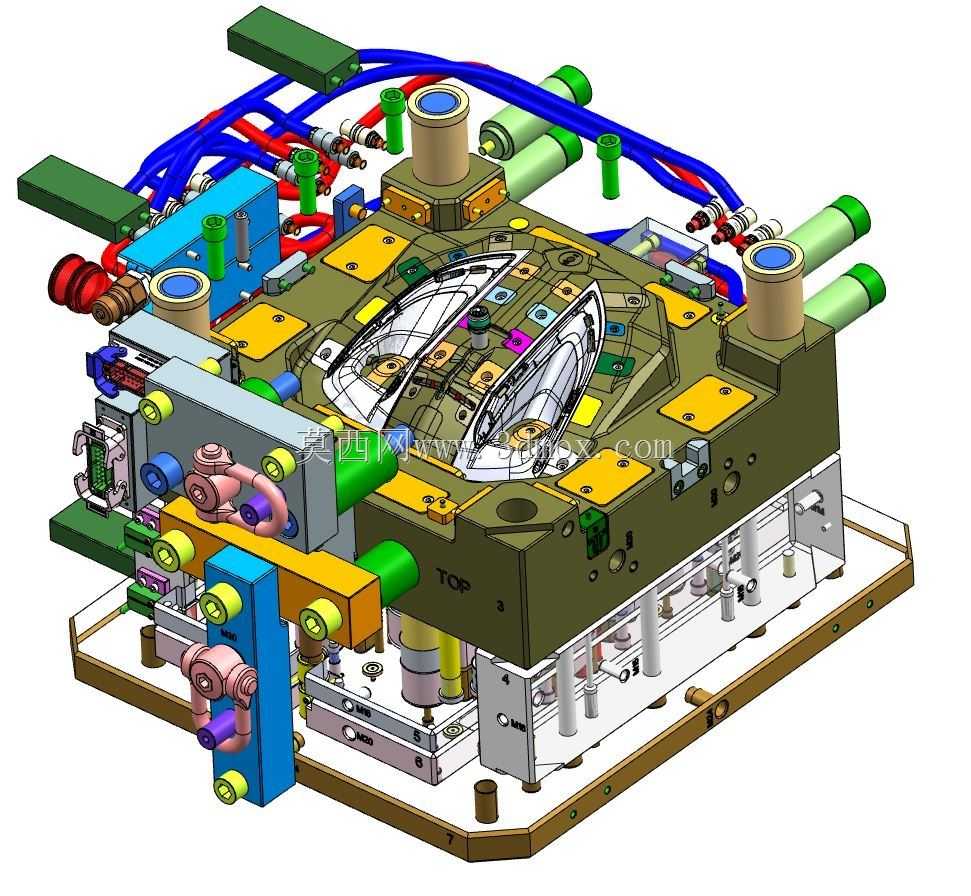

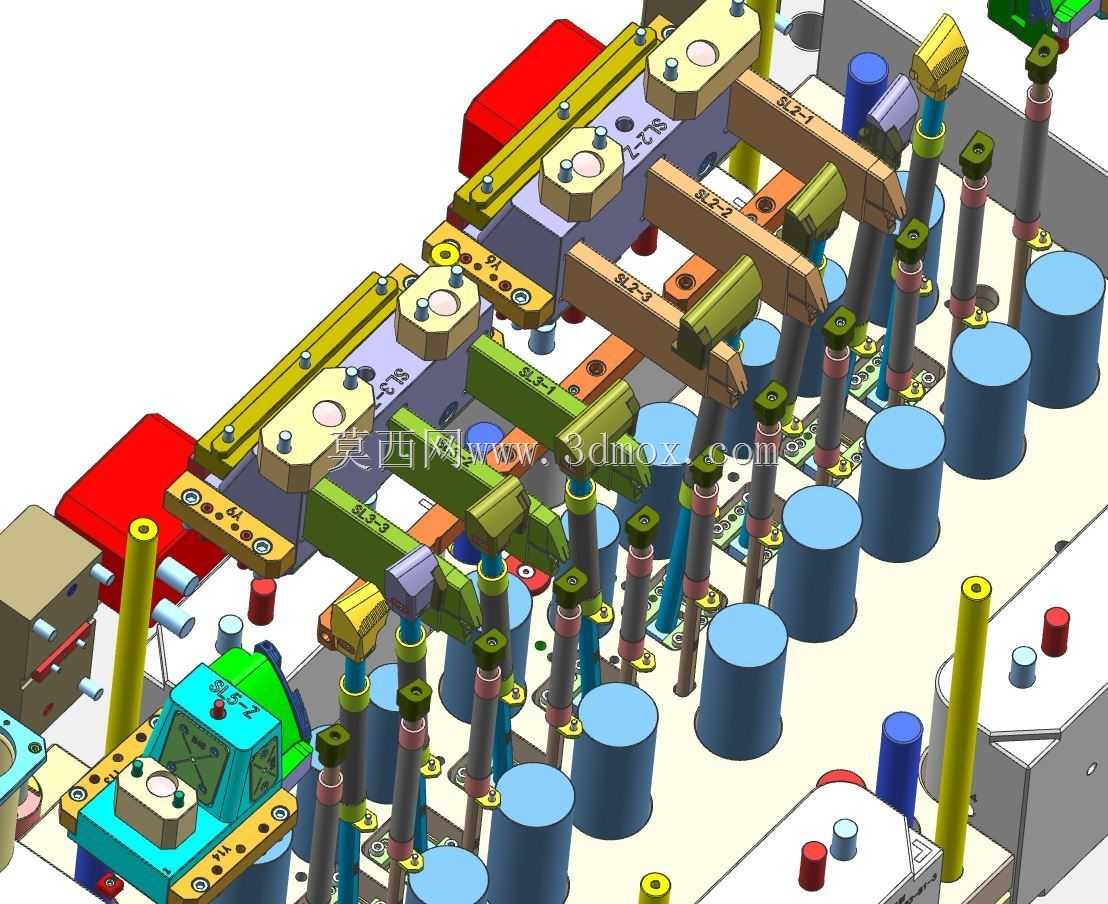

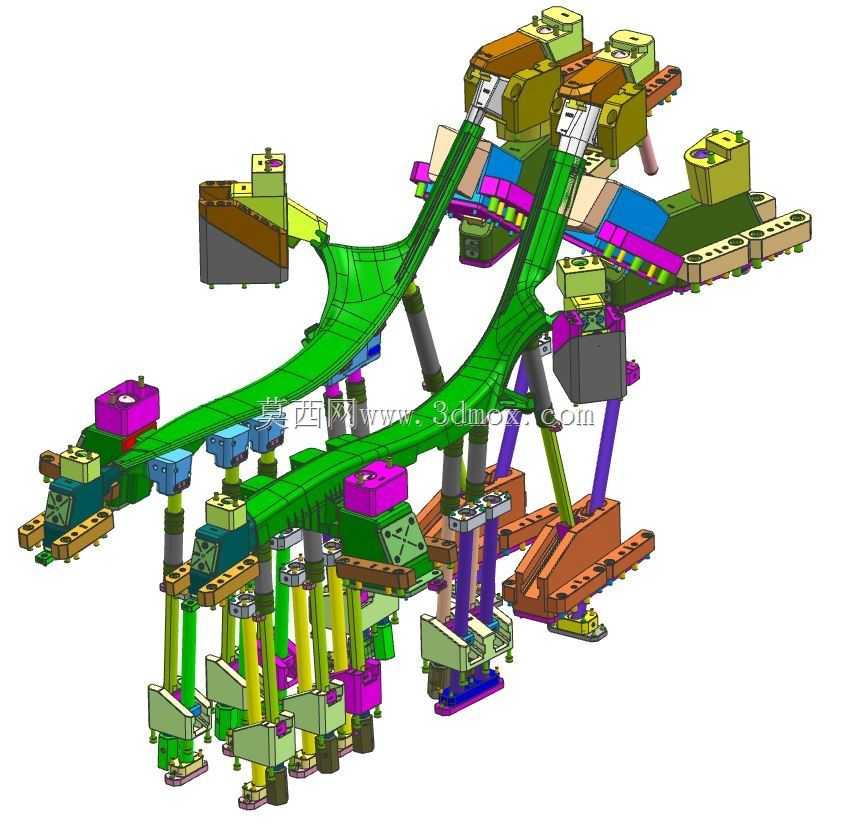

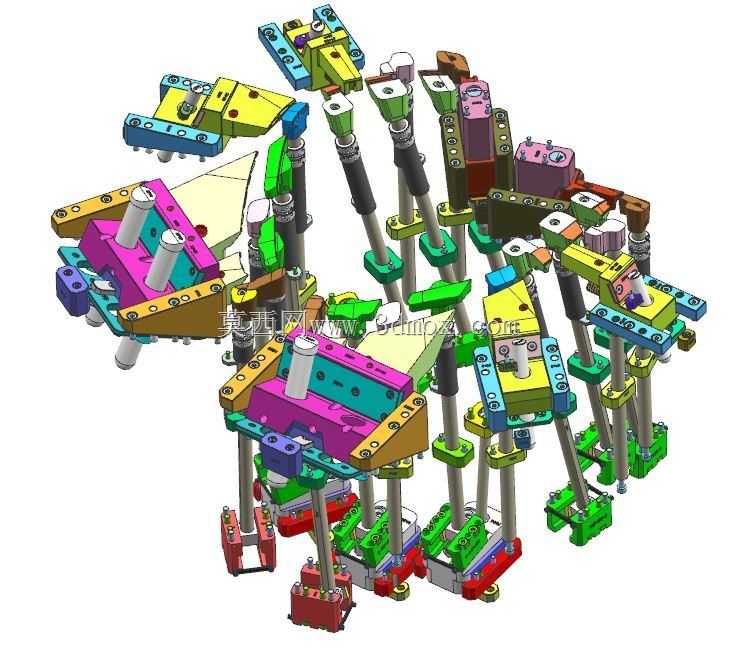

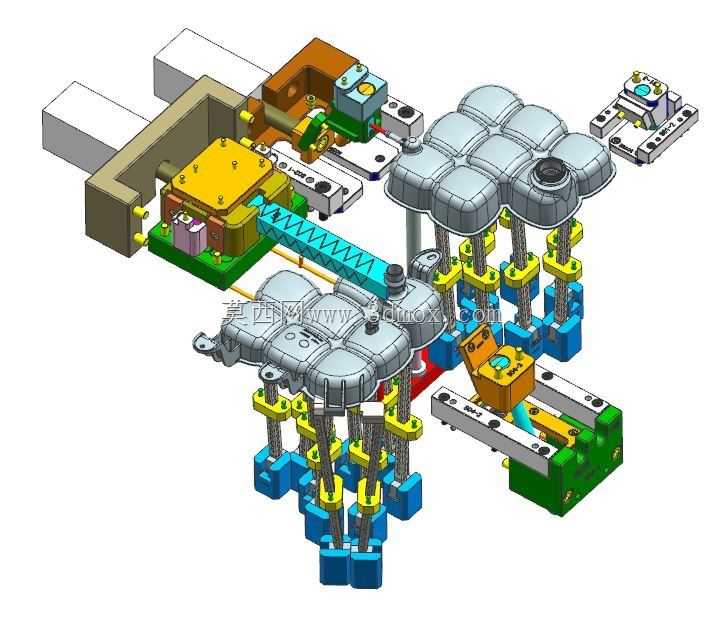

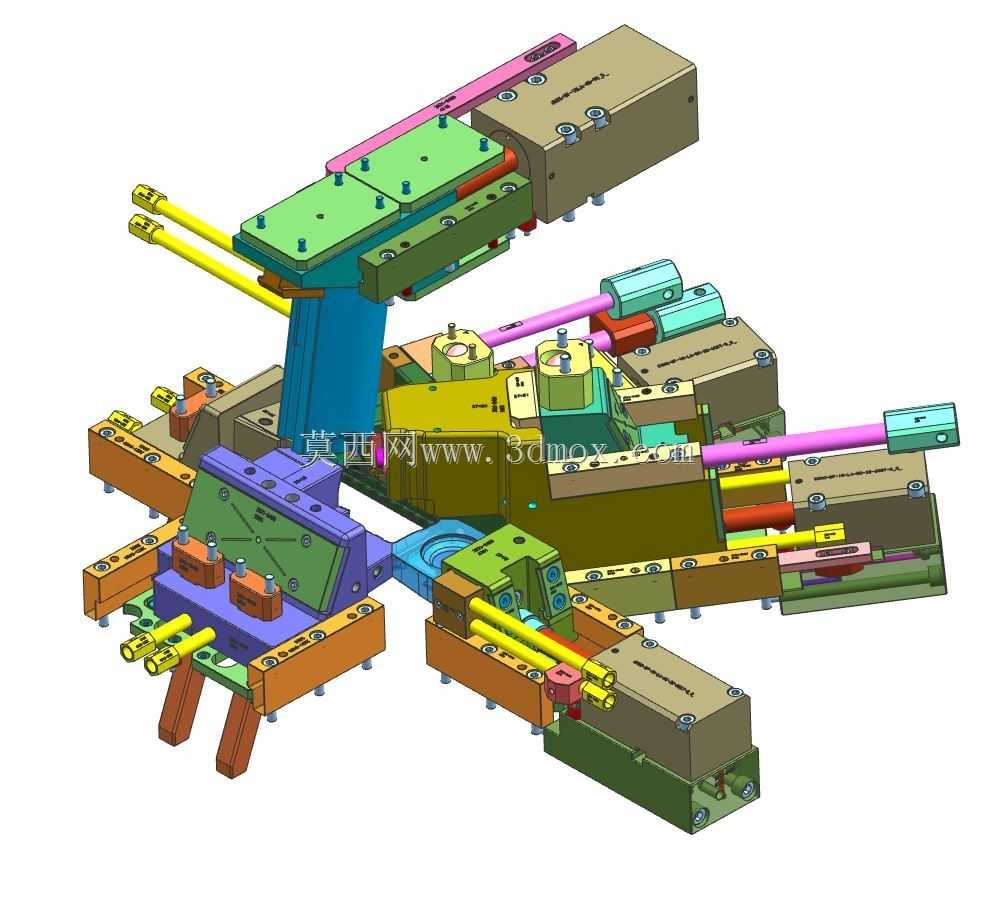

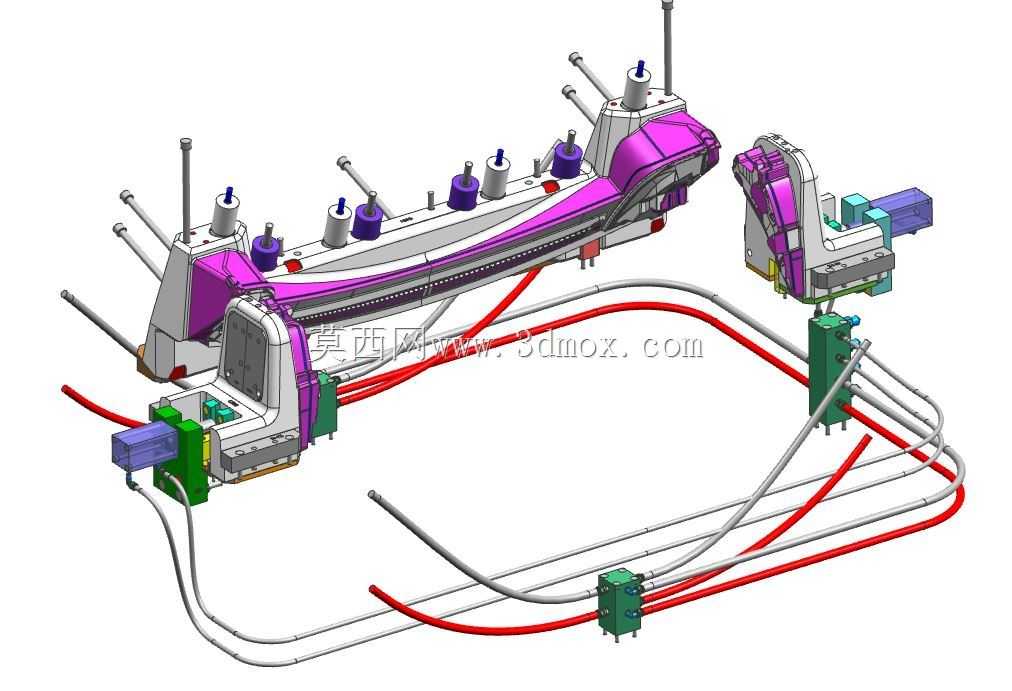

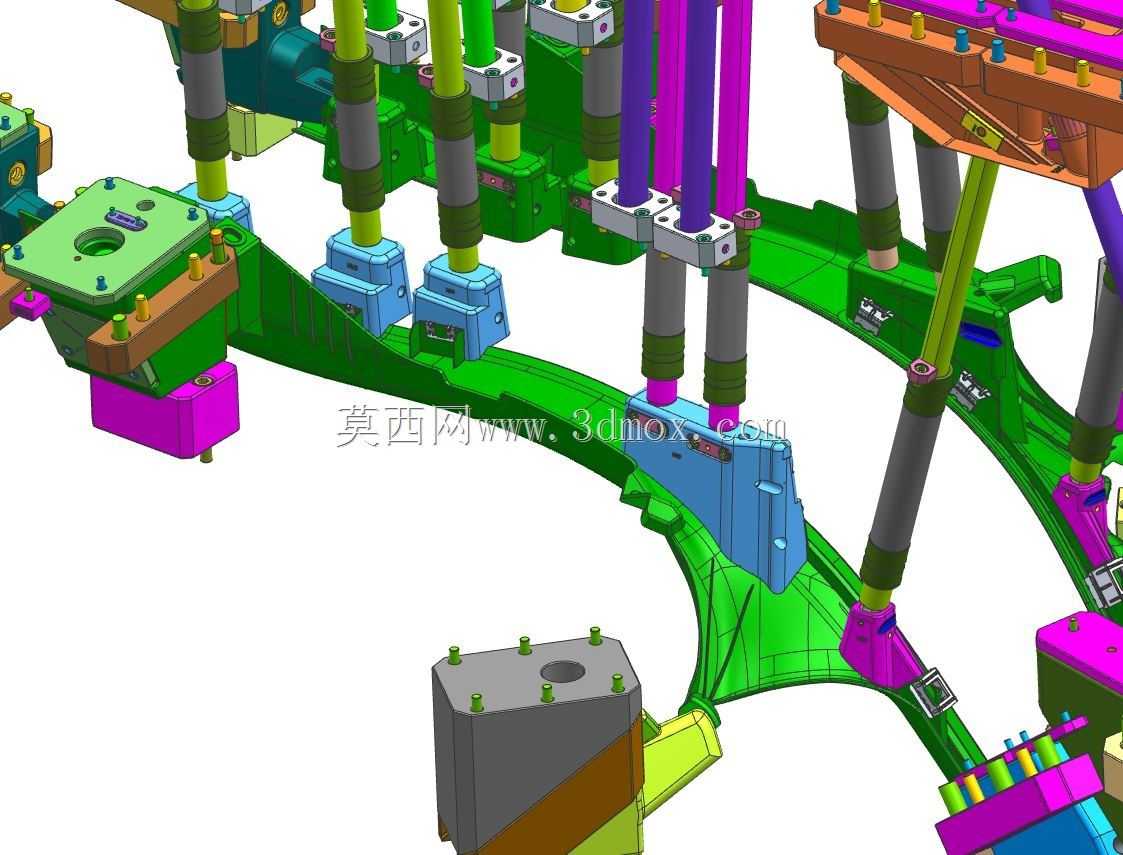

　　开模时可自动切断浇口凝料，减少后续人工修剪工序；大型壳体件采用扇形侧浇口，保证熔料填充时的流动前沿平稳，避免填充末端出现缺胶、熔接痕强度不足的问题；带有深腔结构的塑件在熔料末端设置了排气镶件，填充时型腔内的空气可通过镶件配合间隙排出，避免烧焦、缺料缺陷。顶出结构根据塑件形态做了差异化配置：薄壁透明件采用顶板顶出，顶出力均匀分布在塑件边缘，避免顶杆痕迹影响外观；带有倒扣结构的塑件搭配斜顶、滑块抽芯机构，抽芯行程精准匹配倒扣深度，开模时抽芯动作与开模行程通过机械结构联动，无需额外配置动力源，降低模具制造成本与后期维护难度。冷却回路的排布贴合型腔轮廓，距离型腔壁的距离保持均匀，保证成型周期内模温均匀分布，减少塑件因冷却不均产生的翘曲变形，

　　部分针对工程塑料的模具还在进料口位置设置了局部温控回路，调整进料区域模温，改善熔接痕位置的结合强度。所有模具的安装尺寸匹配常规注塑机的拉杆间距、定位圈直径与浇口套尺寸，设计时预留了标准的码模槽、吊环孔位置，上机安装时无需额外做适配加工，模具的整体闭合高度、开模行程都在常规吨位注塑机的参数范围内，可直接适配对应规格的生产设备。每套结构的顶出行程、抽芯行程都做了机械限位设计，避免生产中动作超程损坏模具构件，易磨损的导套、滑块压条等位置都设计了润滑油槽，方便日常生产中的定期维护，延长模具整体使用寿命。
