CA6140车床配套带挂钩拉伸弹簧结构

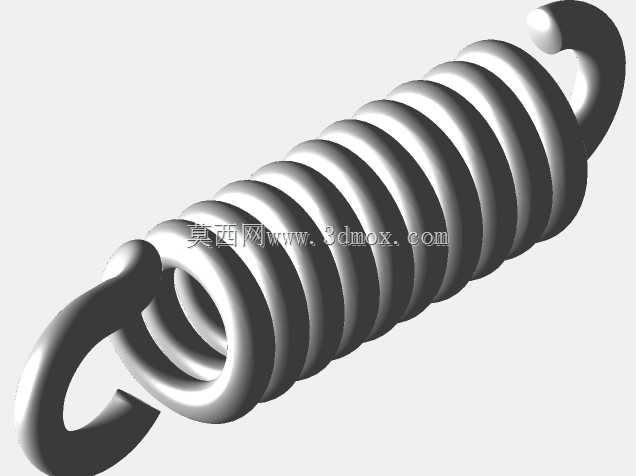

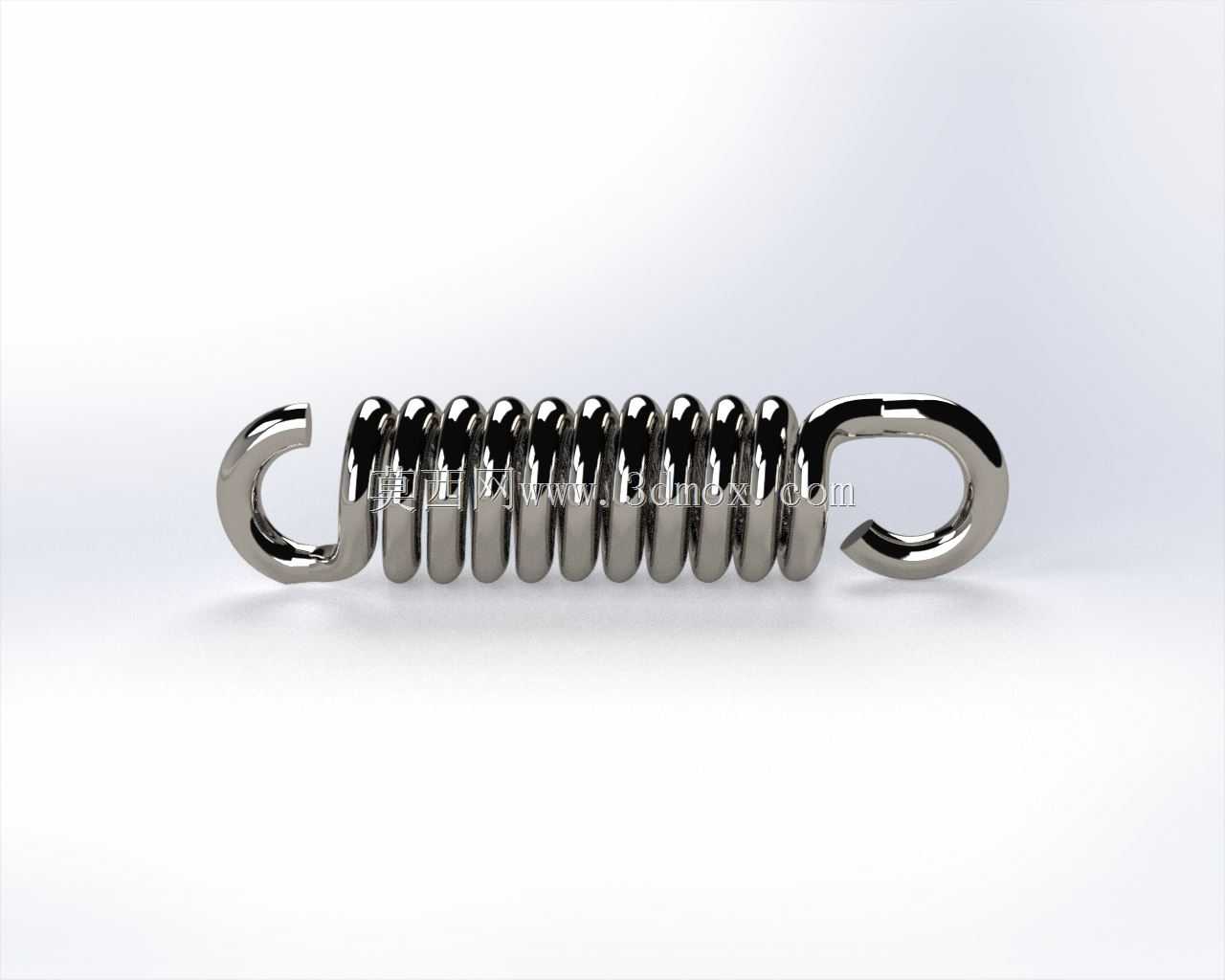

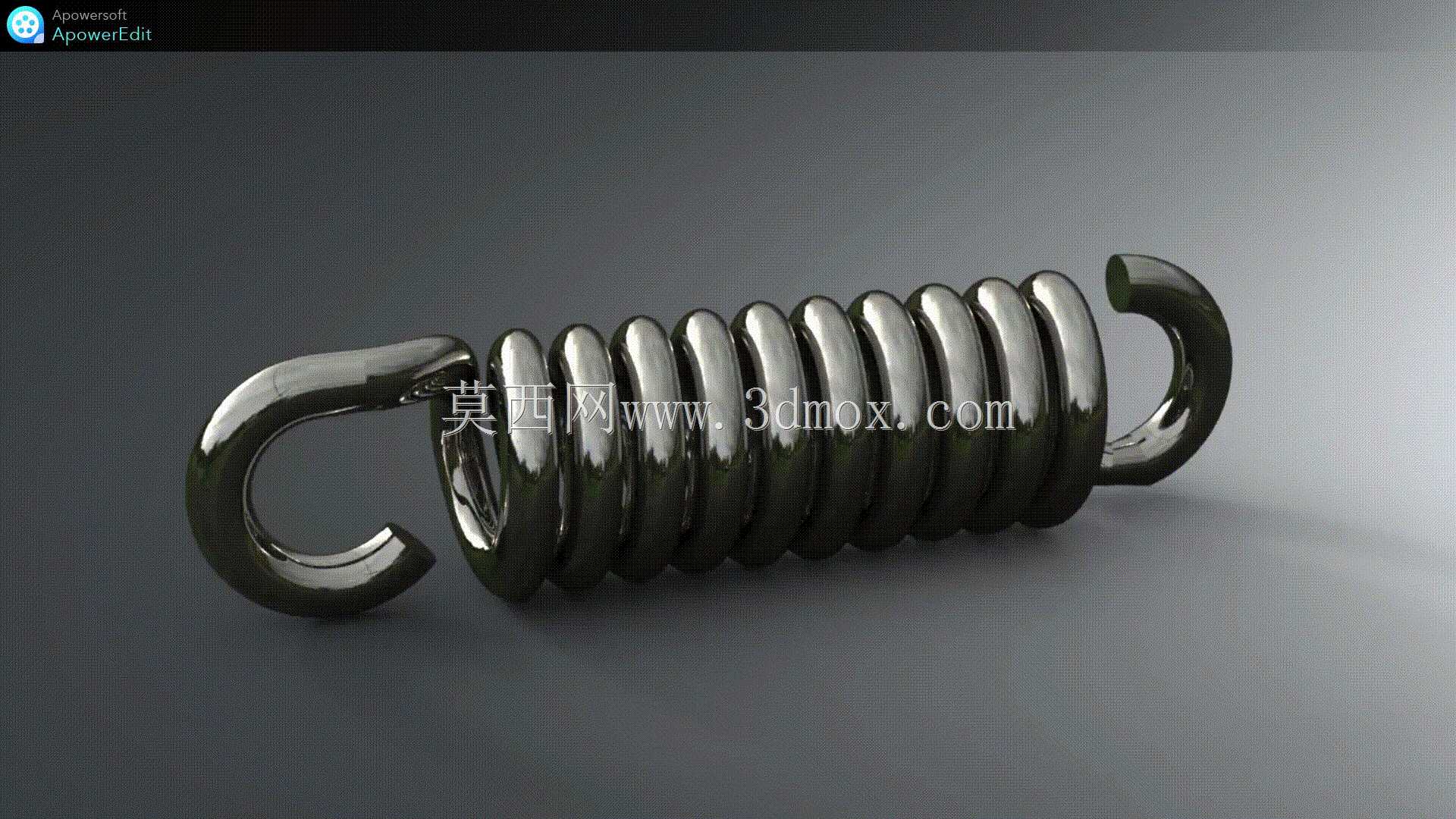

　　这款带挂钩的拉伸弹簧，主要适配CA6140普通车床的操作机构复位、张紧场景，在车床溜板箱操作杆复位、挂轮架张紧、防护门回弹等工位都能见到同结构弹性件的应用，属于机床设备里消耗量较大的易损通用配件。从结构设计来看，弹簧本体采用等节距圆柱螺旋结构，两端一体弯折成型的圆钩环直接与弹簧末端簧圈贴合收口，没有额外的焊接挂钩结构，避免了焊接位置应力集中导致的挂钩断裂问题，在频繁拉伸、往复负载的工况下，整体疲劳寿命比焊接挂钩的弹簧高出近四成。设计时首先要匹配安装空间的边界尺寸，弹簧本体的外径要适配安装位的导向套内径，避免伸缩过程中出现卡滞、偏磨问题，自由长度要满足安装时的初始预拉量要求，通常预拉行程控制在弹簧极限拉伸量的15%-20%，

　　既能保证初始张紧力足够，又不会让簧圈长期处于高应力状态过早出现塑性变形。两端挂钩的开口尺寸、弯折半径要严格匹配安装位的挂轴直径，挂钩弯折处的圆角不能过小，否则弯折位置会出现应力集中，在反复拉伸过程中容易从挂钩根部断裂。从实际使用场景来说，这类带钩拉伸弹簧除了车床配套，在各类通用机械设备的复位机构、张紧机构、储能机构里都有广泛应用，比如输送机的张紧轮复位、工装夹具的快速回弹、小型设备的舱门拉紧等场景，都可以通过调整簧丝直径、弹簧中径、有效圈数、挂钩形式来匹配不同的拉力需求和安装尺寸。建模过程中要注意簧丝与挂钩衔接位置的顺滑过渡，不能出现建模棱角，否则后续做有限元应力分析时，棱角位置会出现应力异常集中的误判，

　　同时要还原螺旋簧圈的节距均匀度，保证弹簧受力时每一圈的变形量一致，避免出现偏载导致的弹簧侧弯。安装时要保证两端挂钩的受力方向与弹簧轴线重合，不能出现斜向拉扯的情况，否则会让簧圈受到额外的弯曲应力，大幅缩短弹簧的使用寿命，日常维护时可以定期检查挂钩根部是否出现裂纹、簧圈是否出现永久变形，及时更换失效的弹性件，避免设备出现操作卡滞、复位失效的故障。
