卧式三相异步电动机结构三维设计

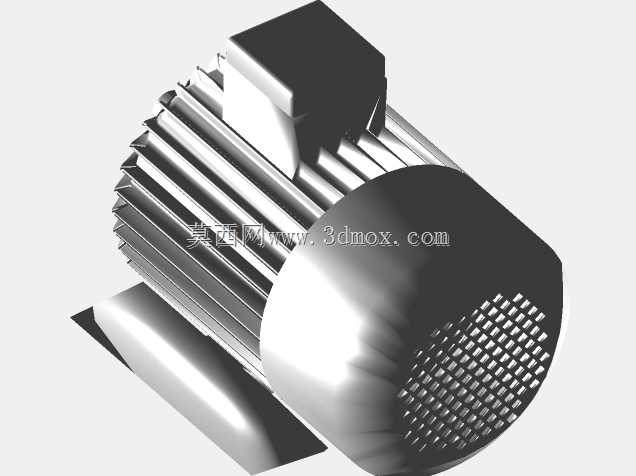

　　这款卧式电动机的三维结构设计，完全围绕工业现场的实际安装与运行需求展开，建模过程中优先还原了量产机型的核心装配逻辑，没有做多余的艺术化修饰。从应用场景来看，这类电机是通用工业传动的核心动力源，可直接配套机床进给系统、皮带输送线、小型水泵、风机、轻工包装设备等多种负载，覆盖机械加工、物料输送、流体输送等多个常规工业工况，适配绝大多数需要恒定转速动力输出的固定安装场景。

　　设计过程中首先敲定的是安装边界：底部采用标准的铸铁卧式底脚安装结构，两个安装脚的开孔间距、孔径完全匹配常规Y系列同功率机型的安装尺寸，可直接替换现有设备上的同规格旧电机，不需要重新加工设备安装面，降低现场改造的适配成本。轴伸端采用标准圆柱轴伸，配套普通平键连接结构，键槽的尺寸公差、轴伸的长度都按照通用传动配合要求设计，可直接匹配联轴器、皮带轮、链轮等常规传动连接件，不需要额外加工转接结构。

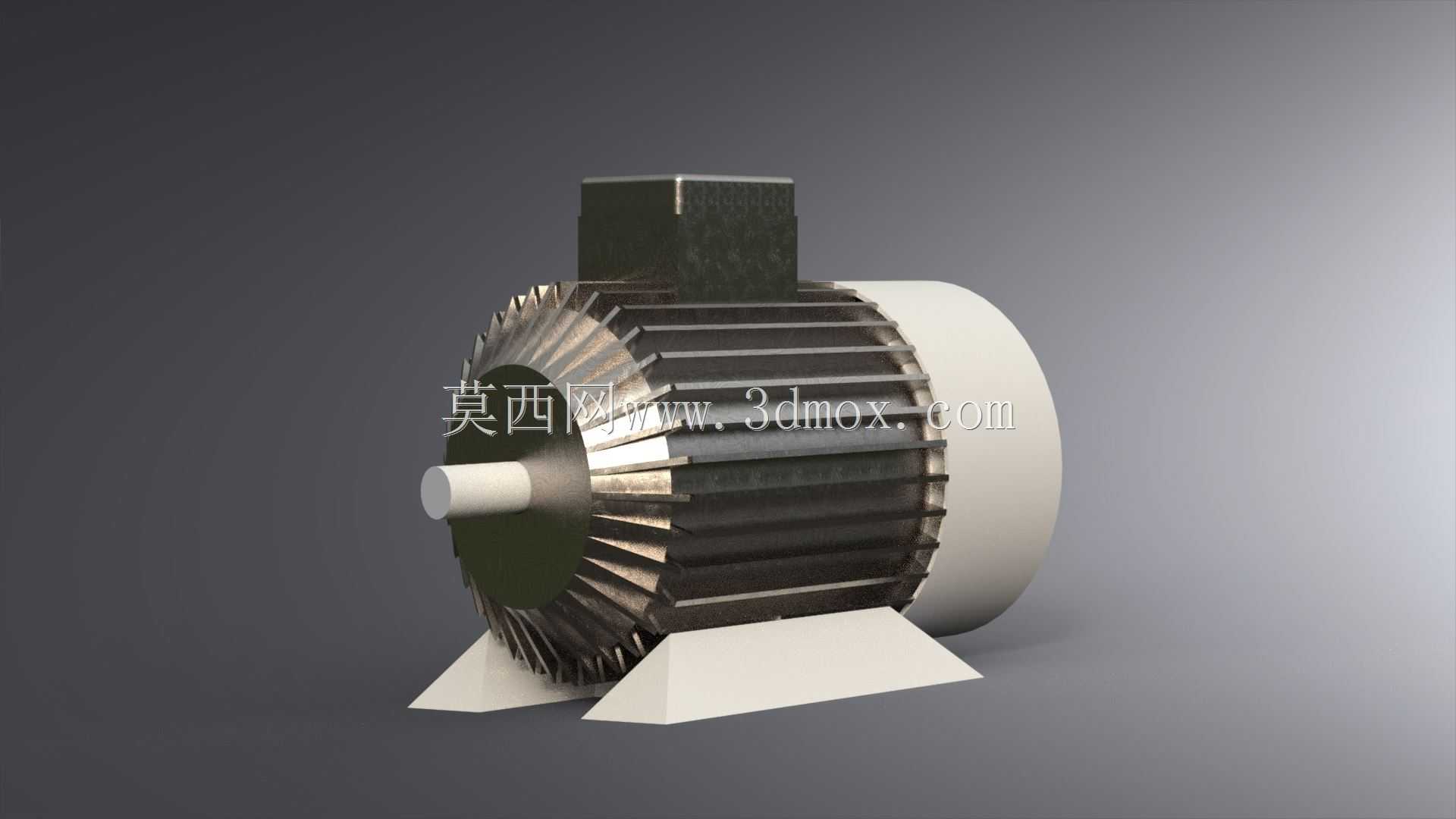

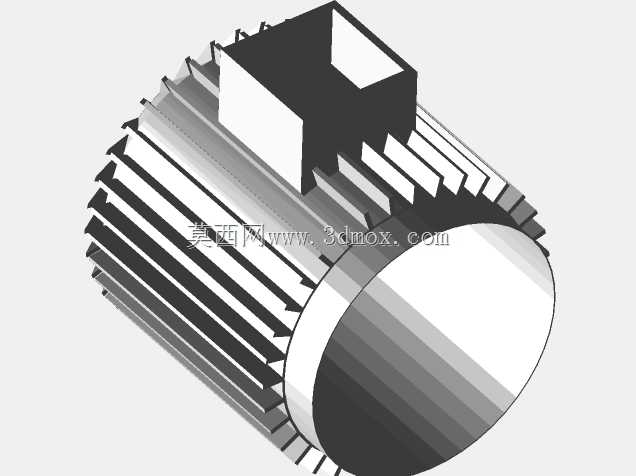

　　机身的散热结构是设计的重点之一，外壳采用轴向分布的环形散热筋结构，筋条的高度、间距都经过散热效率校核，既保证电机运行时定子产生的热量能通过机壳快速散出，又不会因为筋条过密导致加工、清砂难度提升，同时筋条的走向顺着电机运行时的冷却风流向，能配合尾部的风罩形成顺畅的散热风道，避免局部热量堆积。接线盒设置在机身上方的居中位置，接线腔的预留空间足够容纳三相电源线的接线端子，同时预留了接地端子的安装位，符合电气安装的安全规范，接线盒的出线方向可根据现场布线需求调整，适配不同方向的走线需求。

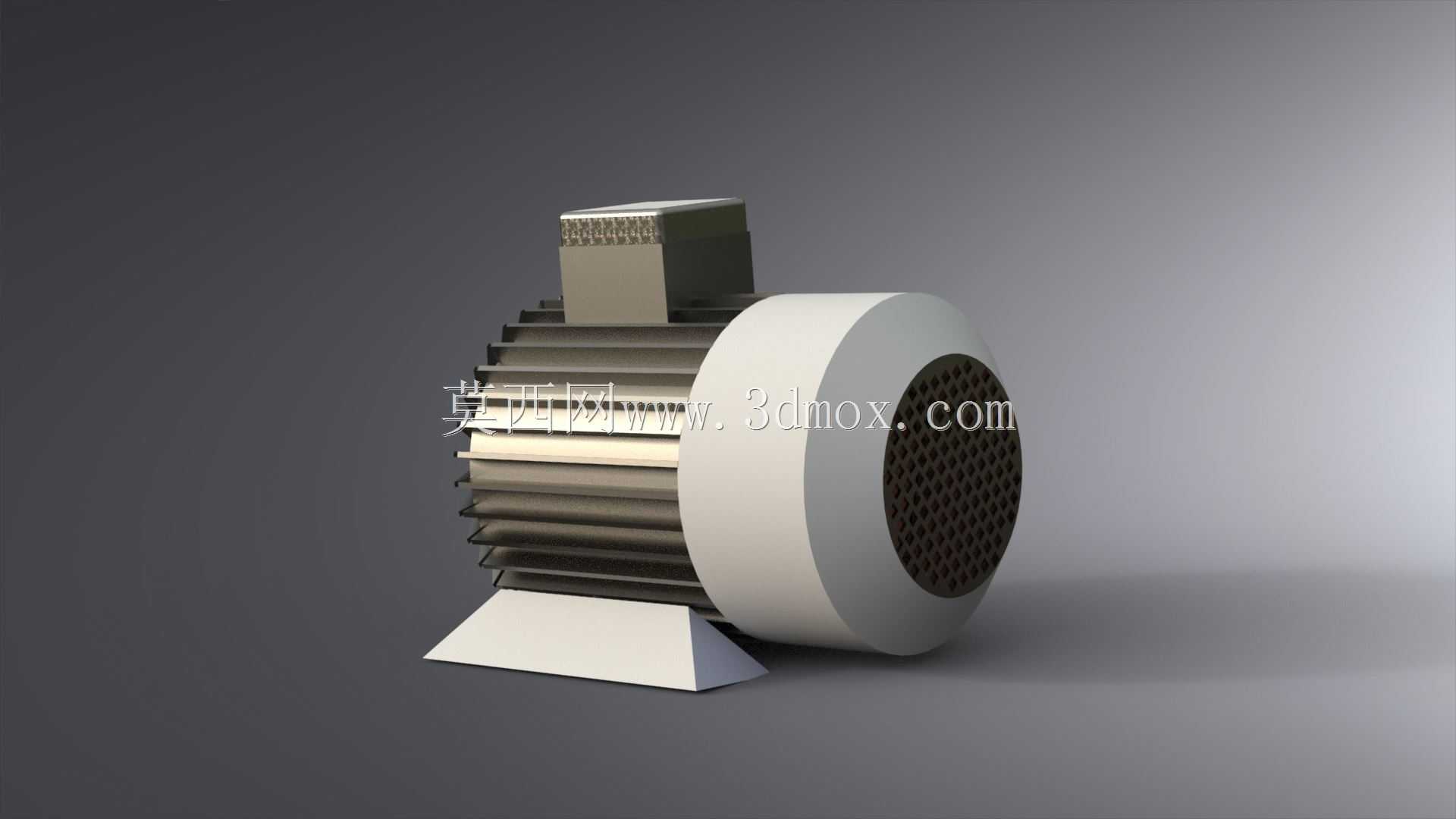

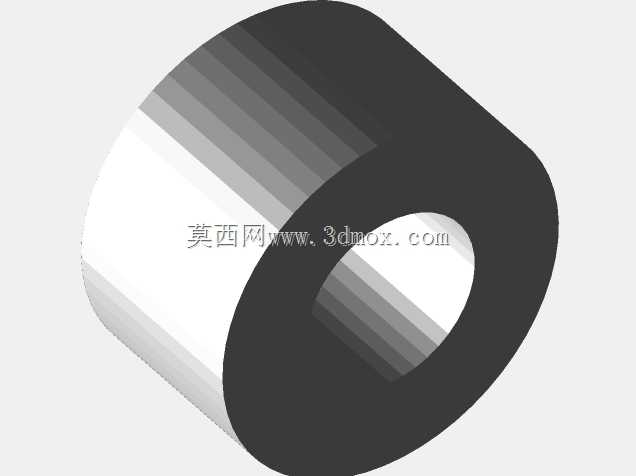

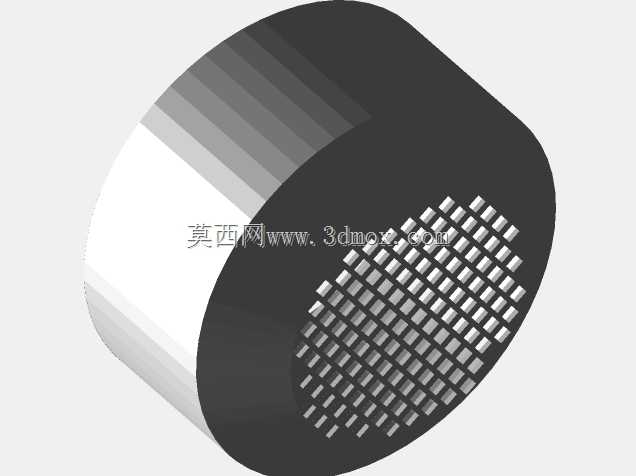

　　端盖部分采用凸缘式止口配合结构，止口的配合公差按照H7/k6的过渡配合选取，保证端盖与机壳的同轴度，避免因为装配偏心导致转子运行时出现扫膛问题。前后端盖都预留了轴承室的安装位，适配标准深沟球轴承，轴承室的两侧都设计了油封安装槽，可防止润滑脂泄漏，同时阻挡外部粉尘、水汽进入轴承内部，延长轴承的维护周期。尾部的风罩采用镂空结构，既保证冷却风可以顺畅进入，又能防止外部杂物触碰旋转的风叶造成安全事故，风罩的固定方式采用侧面螺钉锁紧，拆卸维护时不需要挪动电机本体，方便日常的风叶清理、轴承补脂等维护操作。

　　建模过程中所有的装配关系都按照实际生产的装配顺序设置，定子与机壳的过盈配合、转子与轴的压装配合、轴承与端盖及轴的配合都做了对应的装配约束，可直接用于生成装配爆炸图、指导生产装配流程，也可用于后续的有限元仿真分析、运动干涉检查，为后续的结构优化、性能验证提供准确的三维模型基础。
