多规格圆柱锂离子电芯结构数模

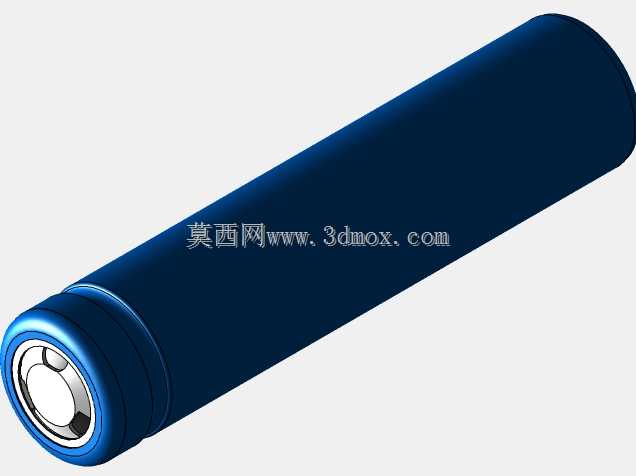

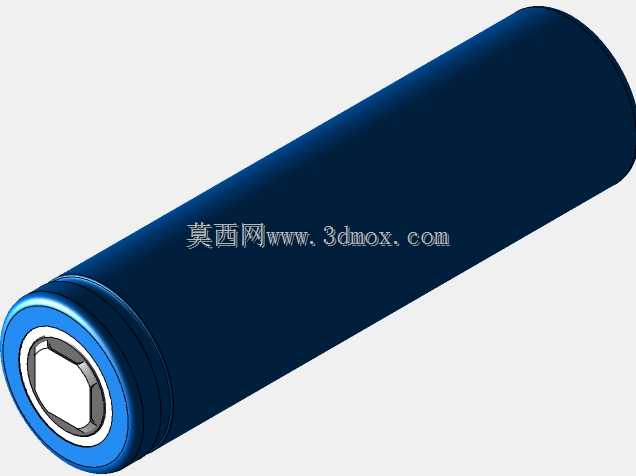

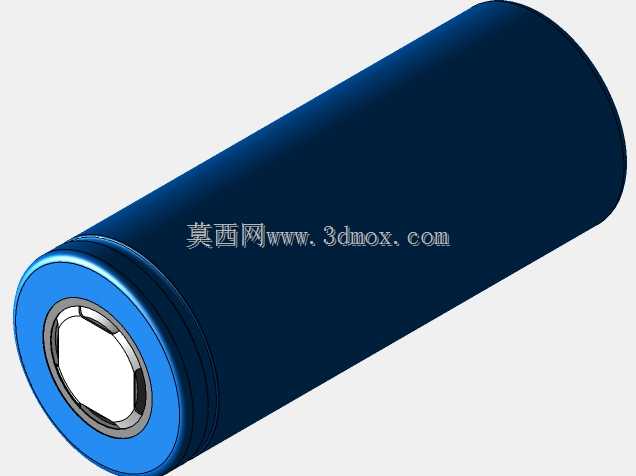

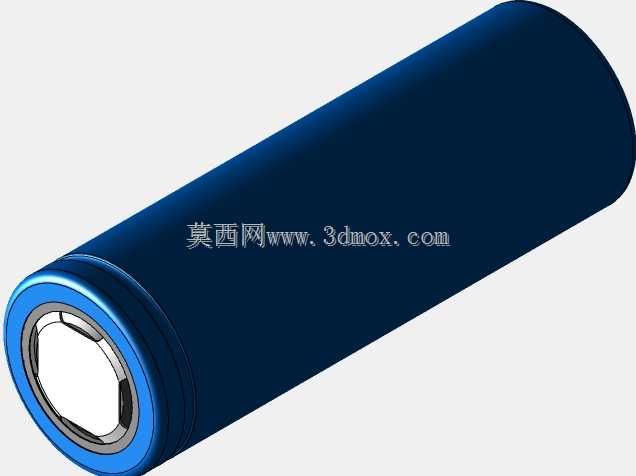

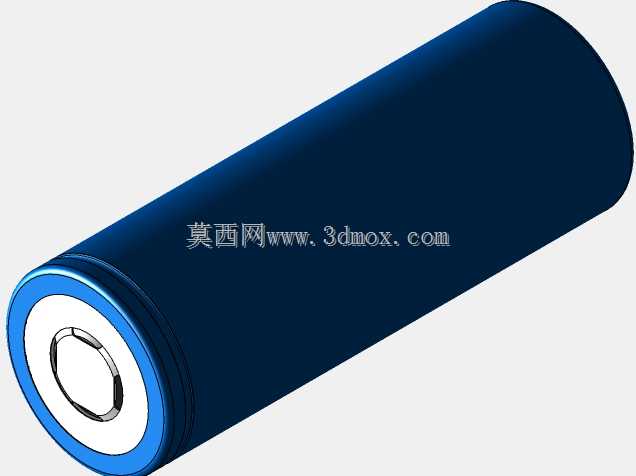

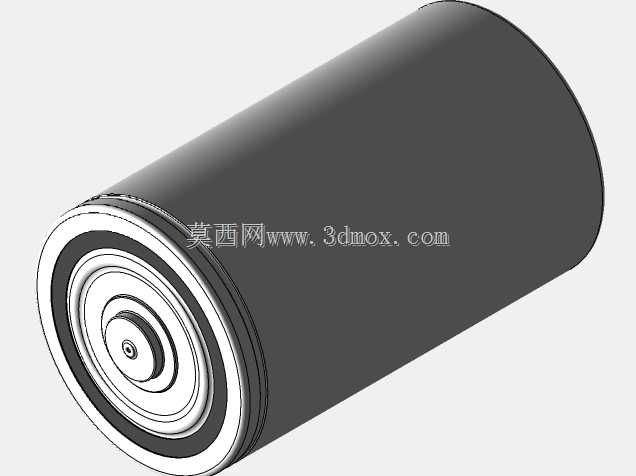

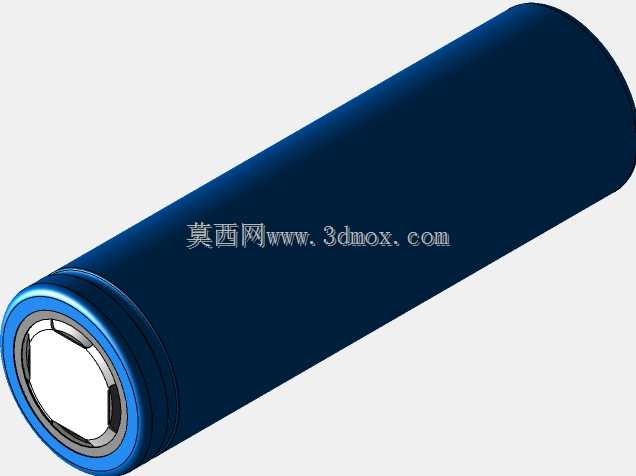

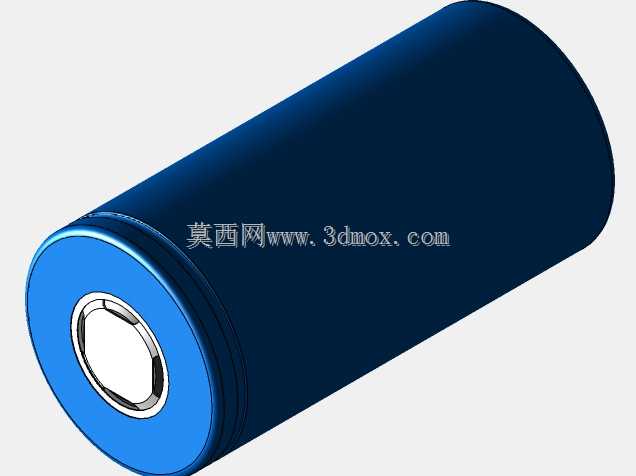

　　圆柱锂离子电芯是便携式电子设备、电动工具、储能模组与轻型动力系统中十分常见的能量载体。该组三维结构围绕10440、14500、18650、21700、22650、26650、32650、32900、4680等典型圆柱规格展开，外形保持统一的卷绕式圆柱特征，便于在不同容量、体积和散热需求之间进行选型对比。实际工程中，电芯并非孤立存在，它通常需要装入电池支架、镍片连接位、绝缘片、温度采样区域和外壳约束空间内，因此模型在端部正负极结构、壳体过渡圆角以及轴向长度关系上都保留了明确边界，方便后续进行PACK布置。

　　从使用场景看，小直径规格多用于手电筒、小型仪器、手持检测设备等空间紧凑的产品；18650与21700在电动工具、移动电源、低速车辆和储能模块中应用广泛；更大直径或加长型电芯则关注单体容量提升与成组数量减少。建模时将不同规格按直径与长度系列化处理，能够直接服务于电池仓校核、支架间距设计、串联并联排布以及维护拆装空间评估。端部结构是设计重点之一，正极凸起、负极平面与封口卷边需要在接触可靠性和防反接之间取得平衡，金属外壳与绝缘套区域也应在装配时保留安全间隙。

　　结构设计思路上，圆柱形态天然具备较好的受力一致性和自动化产线适配性，卷绕电芯放入金属壳体后，通过封口结构形成封闭单元。数模将主体筒体、端部盖帽和极柱区域分层表达，既保留外观识别特征，也便于工程师在整机布局中判断导电件避让、焊点位置和热传导路径。进行电池包设计时，不能只关注单体外形，还需结合相邻电芯中心距、膨胀余量、灌胶或支架固定方式、采样线走向以及泄压方向。若多颗电芯密集排列，筒体之间的通风通道和温度扩散空间会直接影响充放电稳定性；若采用焊接母排，端部高度差和极帽尺寸则决定工装定位精度。

　　安装边界方面，圆柱电芯的径向包络面规则，适合圆孔支架、塑料卡座或捆扎固定；轴向端部则需要预留焊接、压接或弹簧触点空间。不同型号虽然外形相似，但长度和直径变化会影响仓体深度、固定筋位以及串连片跨度。通过系列化三维结构，设计人员可以在同一套PACK逻辑下快速切换容量方案，检查相邻零件干涉，评估极柱连接可达性，并为热管理、绝缘防护和维修更换提供直观依据。
