工业短距物料输送平皮带机结构设计

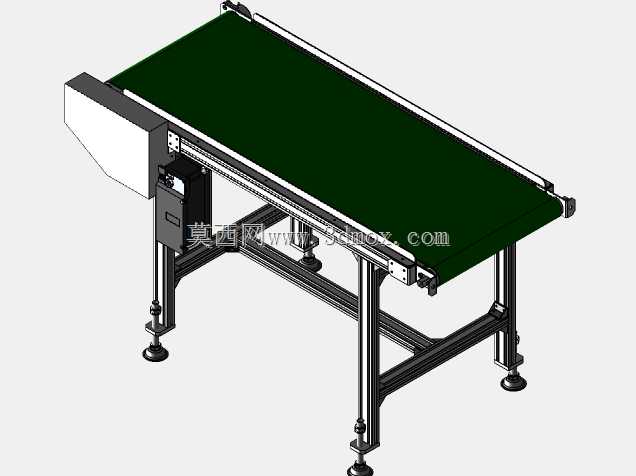

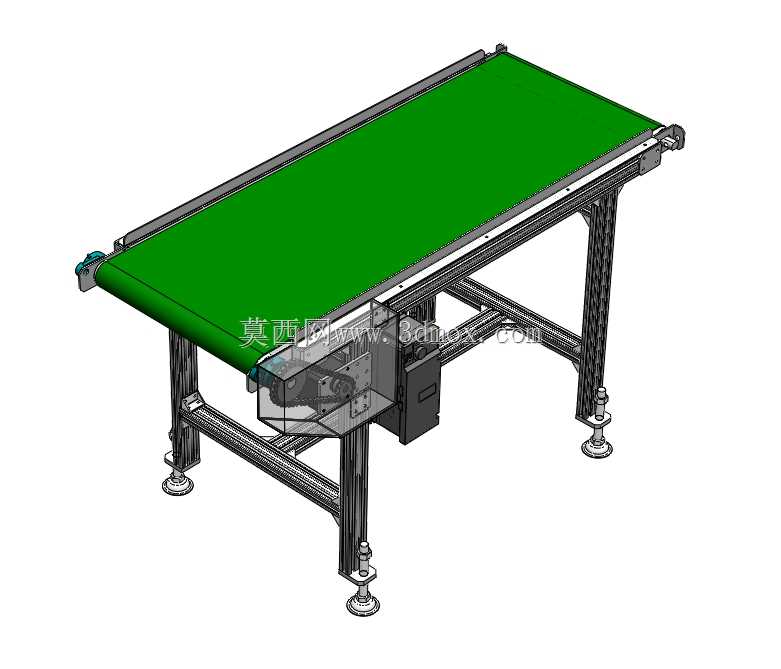

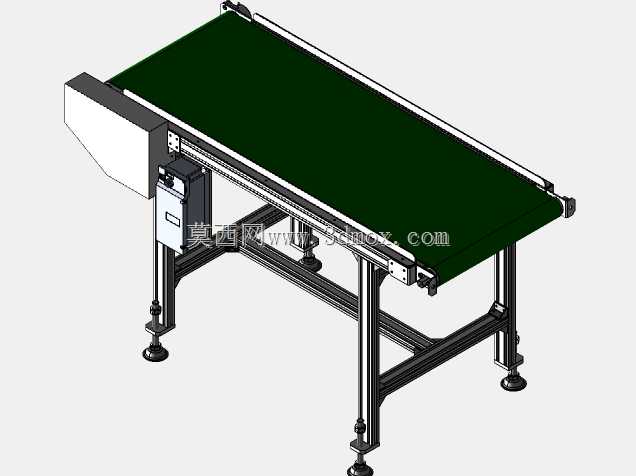

　　这款平皮带输送设备主要面向车间内短距物料转运场景设计，可适配机加工工序间工件流转、包装线前段供料、成品分拣段物料传输等多种生产环节，能对接不同高度的生产设备，完成水平方向的连续物料输送作业。设备采用单侧端部驱动的布局形式，驱动单元集成在机架进料端侧方，电机与减速组件直接和主动辊筒连接，省去了额外的链传动或带传动中间结构，既压缩了设备端部的占用空间，也减少了传动环节的功率损耗，日常维护时只需检查端部驱动组件的固定状态即可，无需拆解多段传动结构。皮带选用绿色PVC平皮带，表面平整摩擦力适中，既可以输送硬质的机加工零件，也能承载软质包装件，不会对工件表面造成刮擦损伤，皮带张紧结构集成在从动辊筒两端，通过调节螺栓即可调整皮带张紧度，

　　纠正皮带跑偏问题，操作时无需拆卸机架侧护板。机架采用工业铝型材拼接组装而成，型材槽道可方便加装光电传感器、导向挡条、工件定位块等附属配件，适配不同的生产工艺需求，无需在型材上额外打孔焊接，调整布局时拆装重组也十分便捷。支撑支脚采用带脚杯的可调结构，每个支脚都可独立调节高度，调节范围可适配车间地面15mm以内的高度差，保证皮带工作面始终处于水平状态，避免物料在输送过程中出现侧滑偏移，脚杯底部的橡胶垫可增大与地面的摩擦力，设备运行时不会出现移位晃动。设备整体宽度适配常规400mm幅宽的输送需求，长度可根据实际产线布局拼接延长，端部辊筒直径经过计算匹配，保证皮带运行时的弯折半径在合理区间，延长皮带使用寿命，

　　侧方护板完全覆盖辊筒与皮带的衔接缝隙，避免操作人员衣物或细小工件卷入传动部位，满足车间生产的安全防护要求。设计时充分考虑了不同工况的适配性，若需输送较重工件，可在皮带下方加装承托托板，避免皮带受压下垂；若需对接爬坡段，也可在现有机架基础上更换带防滑纹的皮带，调整端部驱动的安装角度即可完成改造，整体结构的模块化程度较高，能快速适配不同的生产场景改造需求。
