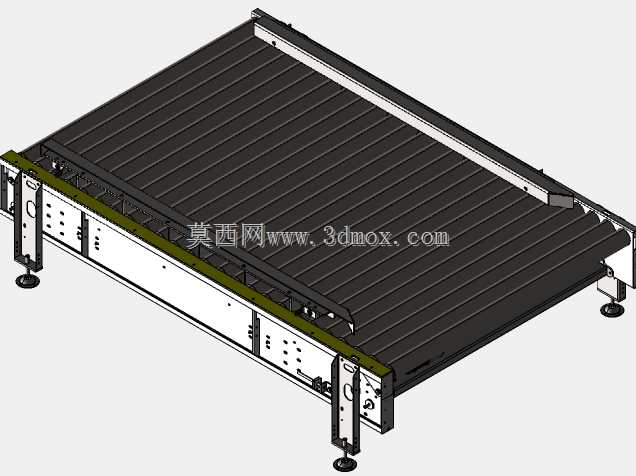

带定心结构平板运输滚筒输送设备

　　在平板类工件的车间转运、工序衔接场景里，普通滚筒输送机常出现板材偏移、侧边剐蹭导轨的问题，尤其是加工后表面平整度较高的金属平板、复合板材，偏移后不仅会打乱后续上料定位节奏，还可能造成工件表面划伤，影响成品交付质量。这款带定心功能的滚筒输送设备，正是针对这类平板运输痛点做的结构优化，核心是在输送路径上集成了自适应定心机构，不需要额外加装视觉定位或气动推正组件，就能在板材输送过程中自动修正位置偏差，让工件始终保持在输送线中心位置行进。

　　从结构设计逻辑来看，设备主体采用分段式模块化框架，主支撑框架用标准矩形钢管焊接成型，辊筒排布间距根据常见平板的最小支撑跨度设置，避免薄板在输送过程中出现下垂变形，定心机构分布在输送段的进料端与中段位置，采用对称布置的导向限位结构，导向轮边缘做了圆弧包胶处理，接触工件时不会刮伤板材表面，同时导向组件带有自适应浮动余量，可兼容一定厚度范围内的平板工件通过，不需要频繁调整限位宽度。

　　设备的安装边界需要结合车间现有产线布局预留空间，进料端要对接上一工序的出料工位，预留至少1.2倍工件长度的进料缓冲段，出料端对接下一加工或码垛工位时，要保证定心后的出料位置与后续设备的进料中心同轴，偏差控制在2mm以内才能保证衔接顺畅。辊筒的驱动采用集中式链传动结构，传动侧布置在设备框架的单侧，外侧加装可拆卸的防护盖板，既方便日常维护时检查链条张紧度，也能避免车间杂物卷入传动结构造成卡滞。

　　实际应用中，这款设备可适配金属板材、木质平板、复合装饰板等多种平板类物料的水平输送，尤其适合机床上下料连线、板材裁切后转运、成品板材码垛前的对位输送场景，相比普通无定心功能的滚筒线，能减少至少七成的人工对位调整工作量，也能避免因工件偏移导致的设备卡停故障。设计时还考虑了不同工况的适配性，框架底部预留了可调脚杯安装位，可根据车间地面平整度调整设备整体水平度，辊筒表面可根据输送物料的摩擦系数需求，选择镀锌光面、包胶面等不同处理方式，保证输送过程中不出现打滑、跑偏的问题。定心机构的导向力度做了阻尼适配，不会因为导向力过大造成板材边缘磕碰变形，也不会因为力度不足无法修正偏移，在常规输送速度下，板材经过两段定心结构后，位置偏差可控制在1.5mm以内，完全满足后续自动化设备的上料定位精度要求，不需要额外增加二次定位工位，能有效缩短产线整体长度，节省车间布局空间。
