阶梯式滚筒输送线结构设计

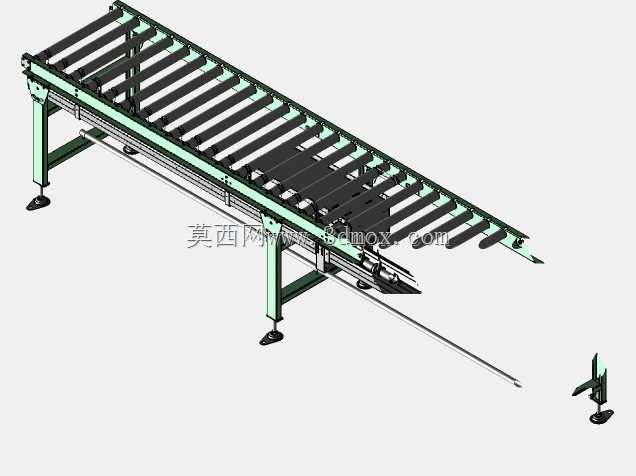

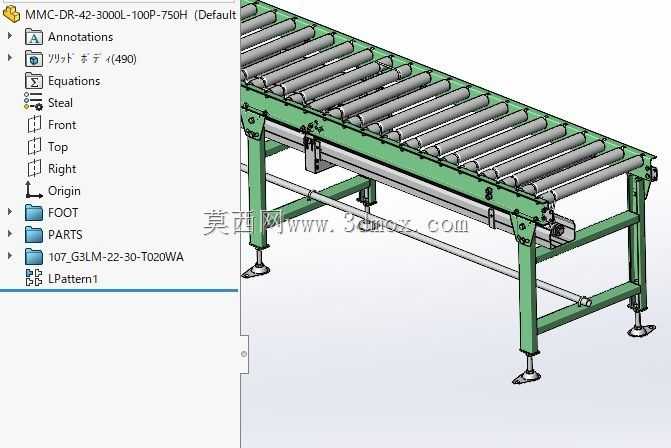

　　这款阶梯式滚筒输送结构，主要面向车间内不同高度工位间的物料转运场景，常见于机加工工序间工件流转、包装线前段物料供给、仓储分拣段的货品过渡输送环节，可适配规则箱体、盘类零件、成件包装货的水平带高差输送需求，避免物料在高低工位转接时出现卡滞、滑落问题。从结构设计逻辑来看，整体采用分段式机架布局，支撑腿搭配可调脚杯，可根据现场地面平整度调整整体水平度，单段机架采用型材焊接框架，保证长距离布置下的结构刚性，避免满载运行时出现机架挠曲变形影响滚筒转动精度。滚筒采用等间距排布设计，辊面直径适配常规载具的底面支撑跨度，单根滚筒的承载能力匹配常规车间周转箱、中小型机加工件的重量范围，滚筒两端采用轴承座内嵌安装方式，降低运行过程中的转动阻力，

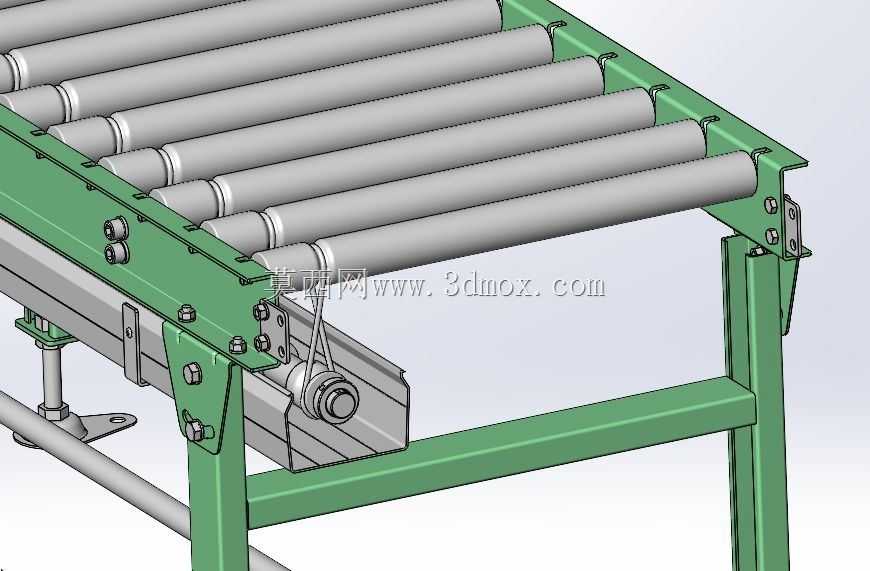

　　减少长期运行后的磨损维护量。侧边的传动结构采用隐藏式布置，避免外露传动部件剐蹭操作人员或输送物料，同时在机架侧方预留了传感器安装位、挡停机构安装接口，可直接对接自动化产线的工位阻挡、到位检测需求，无需二次对机架进行打孔改制。安装边界方面，整体宽度适配750mm高度的操作工位，输送面长度可根据现场产线布局进行多段拼接，支撑腿的横向跨距经过校核，在满载工况下不会出现侧倾风险，机架底部的横撑结构既提升了整体框架的抗扭性能，也可作为线缆、气路管线的布放支撑，减少现场布线的额外支架投入。在实际选型适配时，可根据输送物料的单重调整滚筒壁厚、轴径参数，也可根据输送速度需求匹配对应的驱动单元，该结构的模块化设计可快速拓展为转弯段、

　　顶升移栽段等功能单元，适配不同产线的布局调整需求，减少非标设计的重复工作量。滚筒的安装高度差经过反复校核，保证物料在阶梯过渡段能够平稳滑移，不会出现磕碰工件表面的情况，对于表面质量要求较高的加工件，也可在辊面套装非金属防护套，避免输送过程中产生表面划伤。
