汪克尔转子引擎动力装置结构设计

　　这款转子引擎采用偏心旋转的核心做功结构，区别于传统往复式活塞发动机的直线-旋转转换路径，直接将燃烧室内的燃气压力转化为输出轴的旋转扭矩，在小排量轻量化动力场景中具备独特的应用优势。从实际应用场景来看，这类动力单元最初被搭载于对动力体积重量比要求严苛的轻型运动载具、小型航空试验飞行器以及部分特种作业便携动力设备上，其无往复运动部件的特性让整机运行时的振动水平远低于同功率等级的活塞式内燃机，高转速区间的动力输出平顺性表现突出。

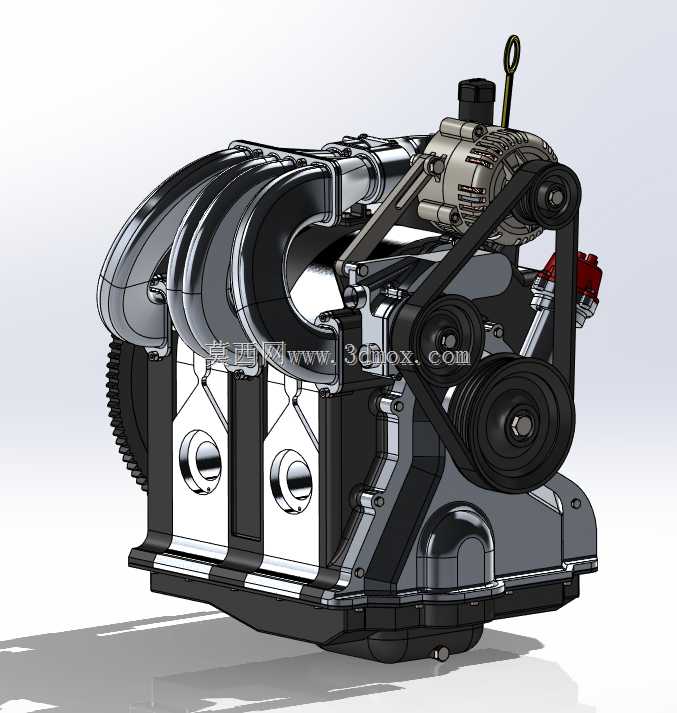

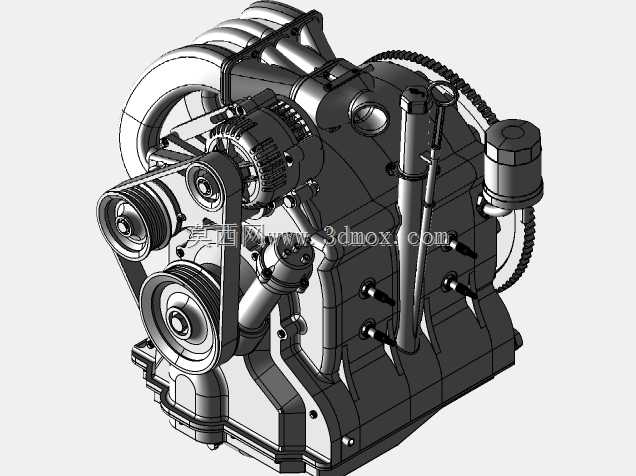

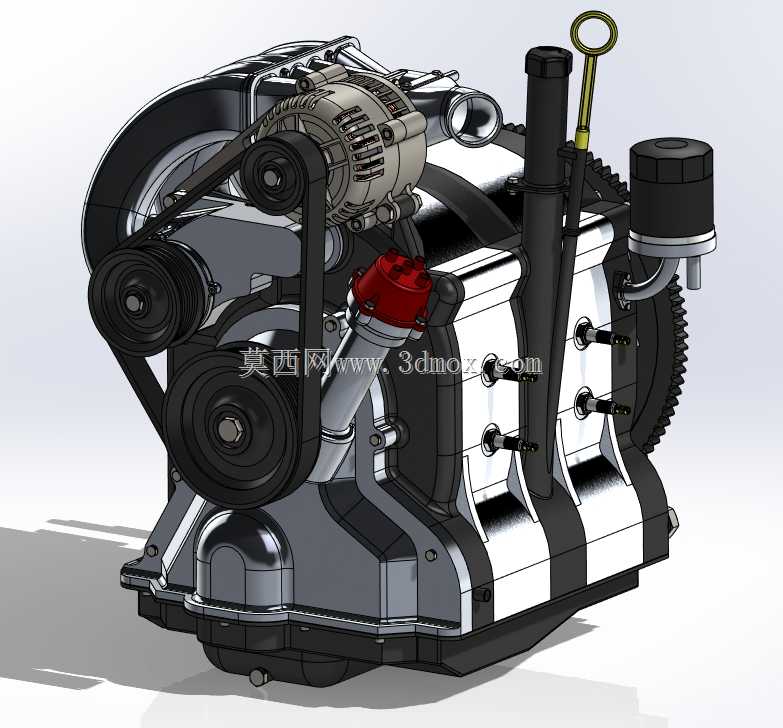

　　从功能特性来看，该结构取消了传统内燃机的连杆、气门组、曲轴往复配重等复杂部件，核心运动构件仅为三角转子与偏心输出轴，整机零件总数比同功率活塞机减少近40%，整体轴向尺寸紧凑，可适配横向空间局促的动力舱布局。设计过程中，首先围绕三角转子的型线密封逻辑做了结构适配，转子三个顶角的密封片与缸体型面的配合间隙做了公差预留，兼顾热膨胀余量与密封性能，避免工作过程中出现燃气窜漏导致的功率损失。附属系统的布局完全围绕核心转子腔做集成设计，发电机通过皮带轮直接从前端输出轴取电，点火模块布置在缸体侧方的燃烧室对应位置，进气道与排气道分别设置在缸体的冷热侧区域，减少进排气之间的热干扰，外置的机油储液罐通过管路连通转子内部的冷却油道，为高速运转的转子提供润滑与散热支持。

　　从安装边界来看，整机的安装支点分布在缸体下部的油底壳周边，四个固定凸台的孔位间距适配常规轻型动力舱的安装横梁间距，输出轴端的皮带轮预留了水泵、空调压缩机等附属部件的安装位，可根据不同的搭载需求拓展附属功能。进气接口位于缸体上部后侧，可直接对接通用规格的进气歧管与节气门组件，排气接口位于缸体侧下方，法兰尺寸匹配小排量动力的通用排气头段规格，无需额外做转接结构即可完成配套安装。这类转子结构的动力单元在做三维建模时，需要重点关注三角转子与缸体型面的运动包络间隙，避免运转过程中出现运动干涉，同时密封槽的尺寸公差需要匹配对应规格的密封件参数，才能保证实际装配后的做功密封性。
