弗朗西斯混流式水轮机结构三维建模

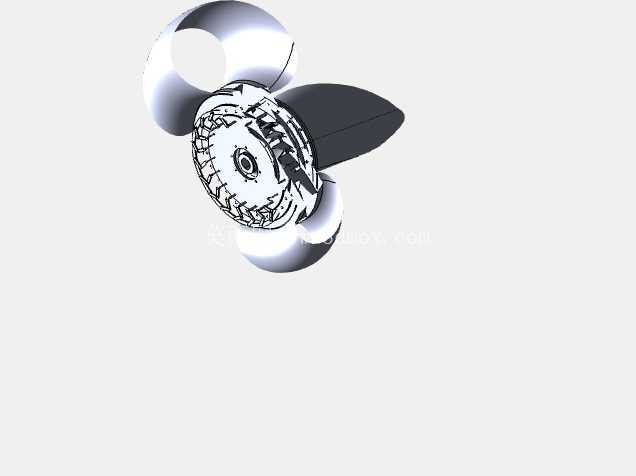

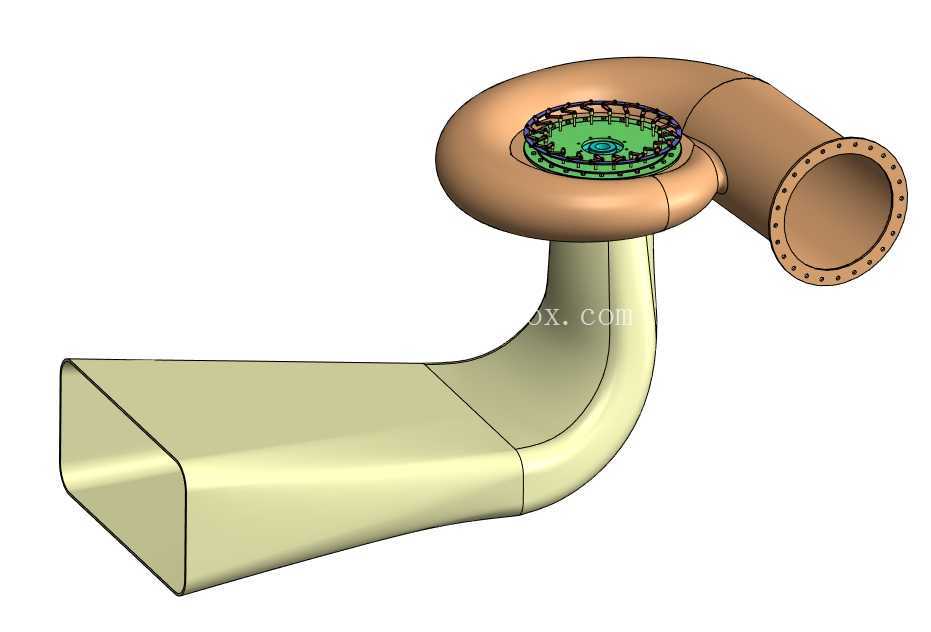

　　在水力发电站的核心动力转换环节，弗朗西斯式混流涡轮机是中水头段应用占比最高的机型，这套三维结构完整还原了机组从进水到出水的全过流部件装配关系，可直接用于结构校核、流道匹配验证以及安装工序模拟。整个流道的设计围绕144米工作水头、108立方米每秒额定流量的工况参数展开，蜗壳采用金属焊接式的变断面结构，从进水法兰端开始，过流断面沿着圆周方向均匀收缩，能够保证进入导水机构的水流环量均匀分布，避免局部流速突变带来的水力损失，进水端的带螺栓孔法兰结构，直接匹配压力钢管的对接安装边界，法兰端面的密封槽、螺栓孔节圆尺寸都按照常规压力钢管的安装公差预留，现场对接时不需要额外加工过渡段。

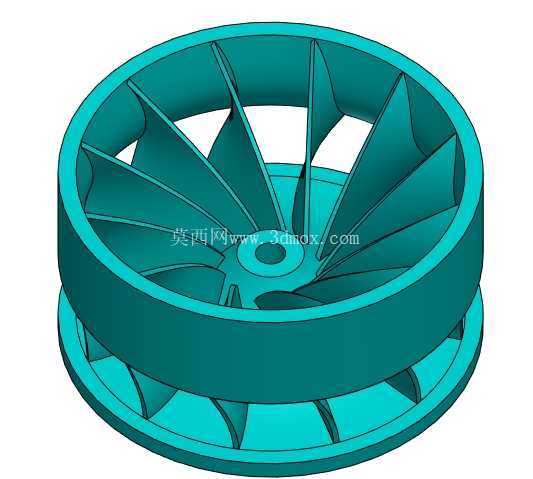

　　导水机构部分的活动导叶采用对称翼型设计，导叶端面与顶盖、底环的配合间隙按照0.3-0.5mm的安装间隙预留，导叶的转动轴位置、连杆传动的避让空间都在模型中做了完整还原，能够模拟不同开度下的过流面积变化，方便做导叶调节机构的运动干涉检查。转轮部分采用上冠、下环加13片长短叶片组合的结构，叶片的型线完全按照水力设计的流线拟合，进水边的安放角匹配导叶出口的水流方向，出水边的角度保证水流轴向进入尾水管，减少出口环量带来的能量损耗，转轮上冠处的减压孔结构也做了还原，能够平衡转轮上下腔的水压力，降低机组运行时的轴向推力，减少推力轴承的负载。

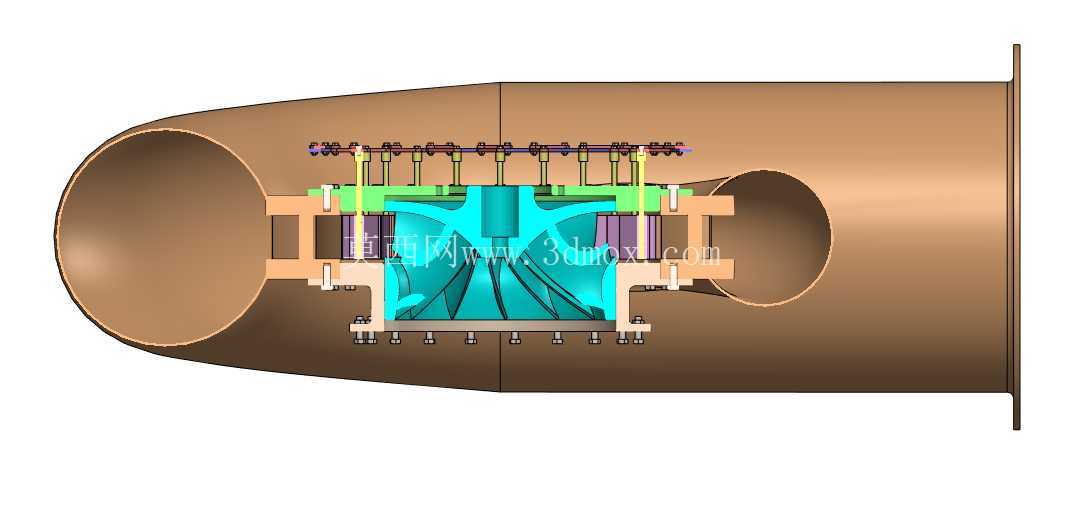

　　尾水管采用弯肘型的扩散结构，从转轮出口的圆形断面逐步过渡到出口的矩形断面，扩散段的锥角控制在8度以内，避免水流扩散过程中产生脱流，肘管段的转弯半径按照水力设计规范取值，能够高效回收转轮出口的水流动能，提升机组整体的运行效率，尾水管出口的矩形断面尺寸匹配水电站尾水渠的衔接边界，安装时直接与尾水墩的预埋边墙对接即可。整个模型的装配关系完全按照实际机组的安装顺序搭建，蜗壳与座环的焊接坡口位置、座环与顶盖底环的螺栓连接位置、转轮与主轴的配合止口都做了清晰的结构表达，在做电站安装方案设计时，可以直接基于这个模型拆解安装工序，模拟大件吊装的路径，核对各个部件的安装空间是否与厂房结构冲突。

　　对于水力机械的设计人员来说，这套模型可以作为同水头段机组设计的参考模板，直接提取过流部件的型线做CFD流场仿真验证，也可以基于现有结构做参数化修改，适配不同的水头、流量工况；对于职业院校的水电专业教学来说，这个完整的装配模型能够直观展示混流式水轮机的内部结构，帮助学员理解各个部件的功能与配合关系，不需要到电站现场就能完成结构认知的教学。模型中所有部件的壁厚都按照对应水头下的强度要求取值，蜗壳的钢板厚度从进水端到蜗壳末端逐步减薄，既满足承压要求，又控制整体的设备重量，尾水管的钢板厚度按照负压工况下的刚度要求设计，避免运行过程中出现结构振动。
