BT40刀架固定用机床主轴结构设计

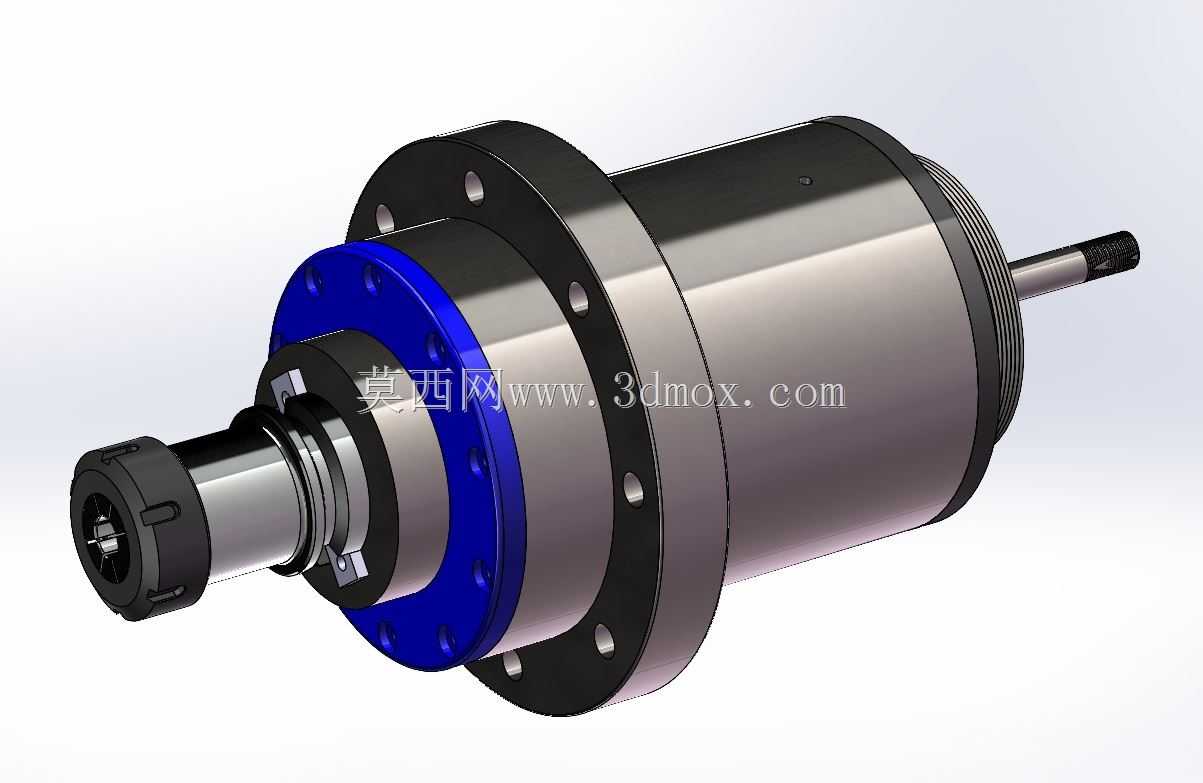

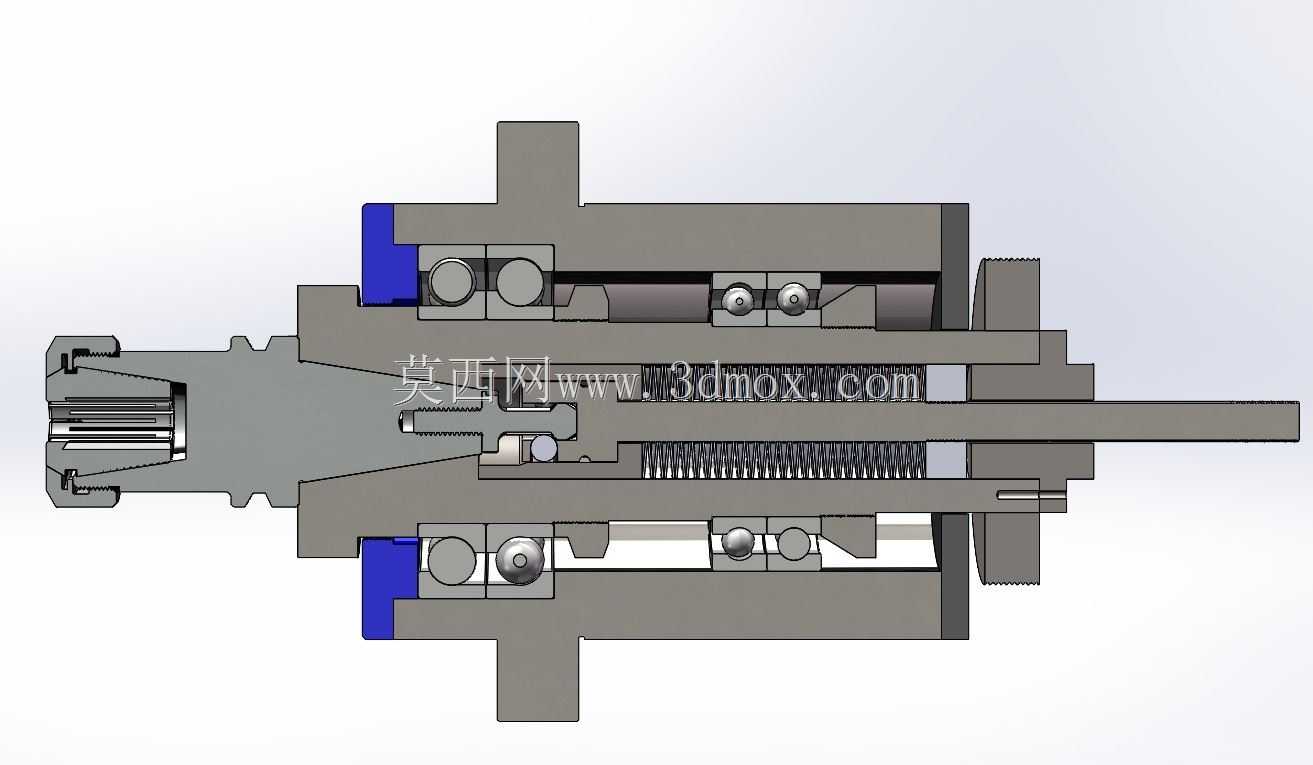

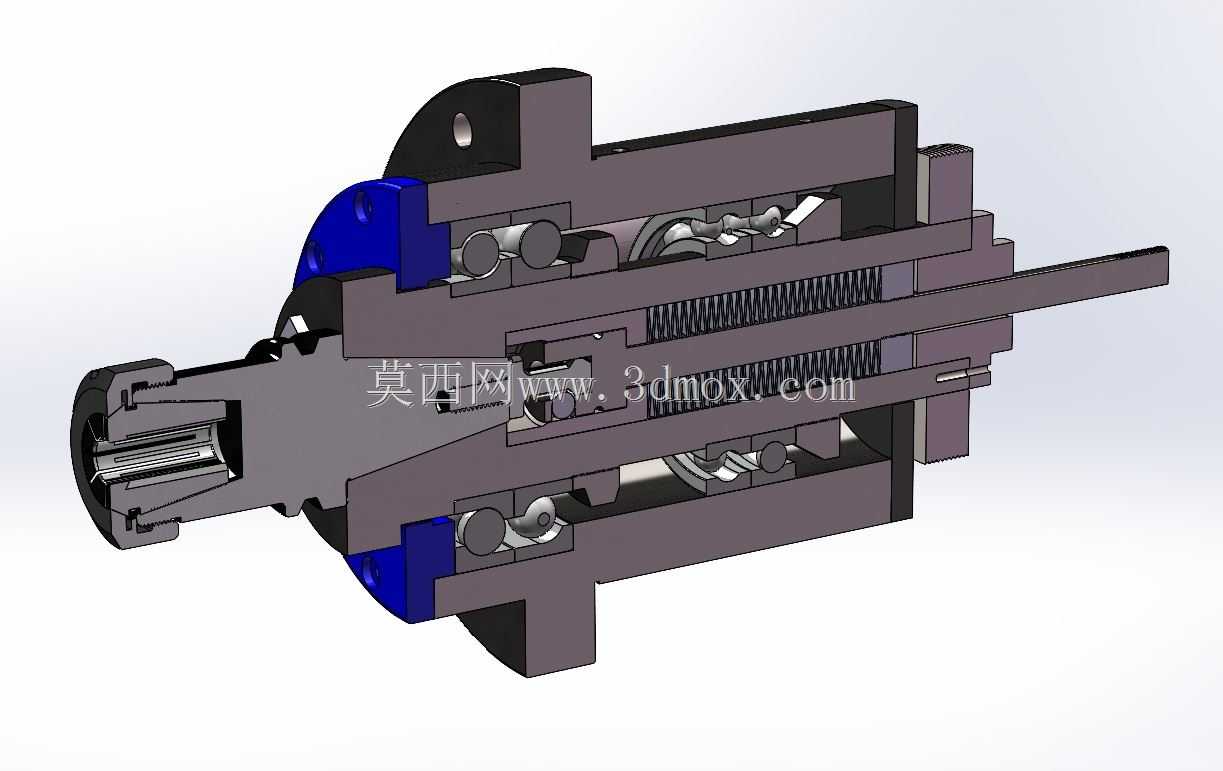

　　这款主轴结构专门适配BT40规格刀架的装夹固定需求，在立式加工中心、数控铣床的切削作业场景中，承担装夹刀具、传递切削扭矩、保障回转精度的核心作用，是机床主传动系统末端直接参与加工的关键执行部件。从实际安装边界来看，该主轴采用法兰式安装结构，前端法兰设置多组均匀分布的螺栓过孔，可直接与机床主轴箱的安装端面贴合锁紧，安装法兰的定位止口与主轴箱配合面采用过渡配合设计，能有效抵消主轴高速回转时产生的径向窜动，保障安装后的同轴度精度。主轴本体采用阶梯轴结构设计，靠近前端的位置设置有多重密封结构，可阻挡切削液、金属切屑进入主轴内部轴承腔，避免轴承磨损导致精度下降；后端预留有传动连接位，可与皮带轮或者联轴器直接对接，

　　适配不同传动形式的机床主传动布局。在功能特性上，该主轴的内锥孔严格遵循BT40刀柄的配合标准，锥面接触率不低于85%，刀柄拉紧机构内置在主轴中心通孔内，可实现刀具的自动拉紧与松脱，配合机床的换刀机构能完成快速换刀动作，满足批量零件加工的节拍要求。设计过程中重点考量了主轴的刚性平衡，前端轴承组采用角接触球轴承配对安装的形式，可同时承受径向切削力与轴向进给力，适配钢件、铸铁、铝合金等常见金属材料的铣削、钻削、镗削加工工况；主轴外圆的各段轴肩均做了圆角过渡处理，避免应力集中导致的主轴断裂风险，外壳体设置有环形冷却槽接口，可接入冷却循环系统带走主轴高速运转产生的热量，控制主轴热伸长量在合理范围内，保障长时间加工的尺寸稳定性。

　　从实际选型适配角度，该主轴的轴向尺寸经过优化，不会与机床的Z轴防护罩、打刀机构产生运动干涉，前端的ER夹头结构可适配不同直径的刀具装夹，无需额外加装转换套即可满足常规加工的刀具装夹需求，整体结构紧凑，维护时只需拆开前端密封端盖即可完成轴承的更换与预紧调整，降低了设备后期的运维难度。
