SVIND落地式移动起重吊机三维设计

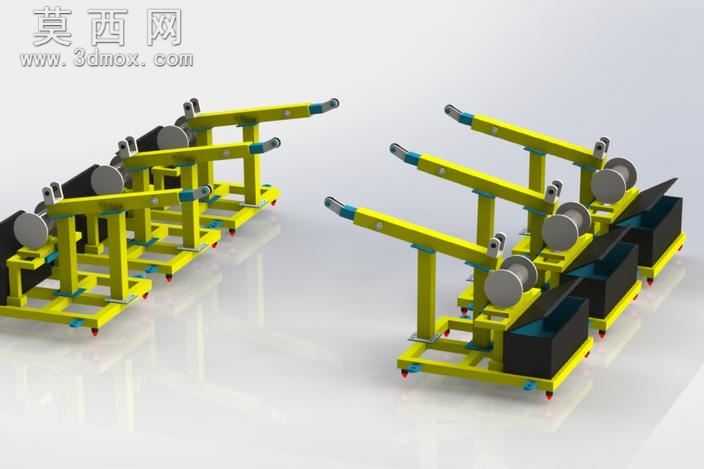

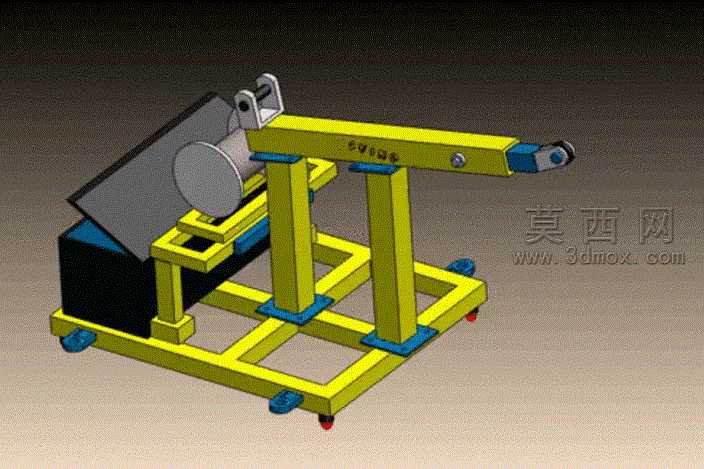

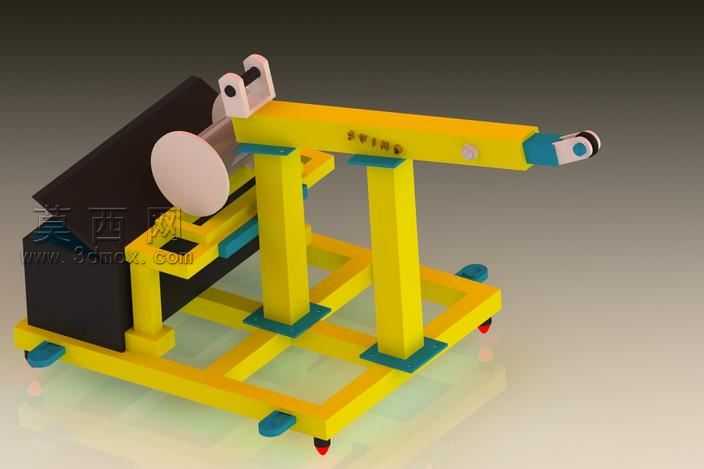

本作品为SVIND落地式轻型起重机的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循1吨额定起重载荷的设计指标，兼顾结构强度与移动灵活性。模型首先从底部承载框架开始搭建，采用矩形钢管焊接式框架结构，底部四角配置带刹车的万向脚轮，可实现车间内的灵活转场移动，脚轮安装位置做了局部加厚的加强筋设计，避免重载时框架变形。主体支撑结构采用双立柱垂直布置，立柱与底部框架之间通过方形法兰垫板配合螺栓连接的结构实现固定，既保证连接强度，也可在后期维护时快速拆解。起重臂采用变截面箱型梁结构，从根部到臂头逐步收窄，在保证抗弯强度的同时减轻臂身自重，臂身侧面预留有载荷标识刻印位置，臂头配置吊重滑轮组安装座，可适配不同规格的起重吊钩与吊具。驱动部分集成在臂架根部后侧，配置卷筒与减速机构安装位，卷筒旁设置有计数器安装座，可实现起吊高度的计数统计，整体配重集成在设备尾部，与底部框架融为一体，无需额外加装配重块即可保证1吨载荷下的整机稳定性。渲染阶段采用工业黄作为主体结构的主色调，匹配车间起重设备的通用视觉标识，电机与卷筒部分采用深灰与黑色哑光材质，脚轮采用橡胶深黑材质，金属连接件采用镀锌亮银质感，整体渲染效果还原了真实设备的材质质感，各部件之间的装配间隙、螺栓孔位、连接结构均按照实际加工装配要求设计，无干涉错位问题，可直接用于生产参考、方案演示以及起重课程的教学案例使用，整体结构紧凑，占地面积小，适合小型车间、仓库的零散重物吊运作业场景。
