桥式双梁起重小车卷扬运行成套结构

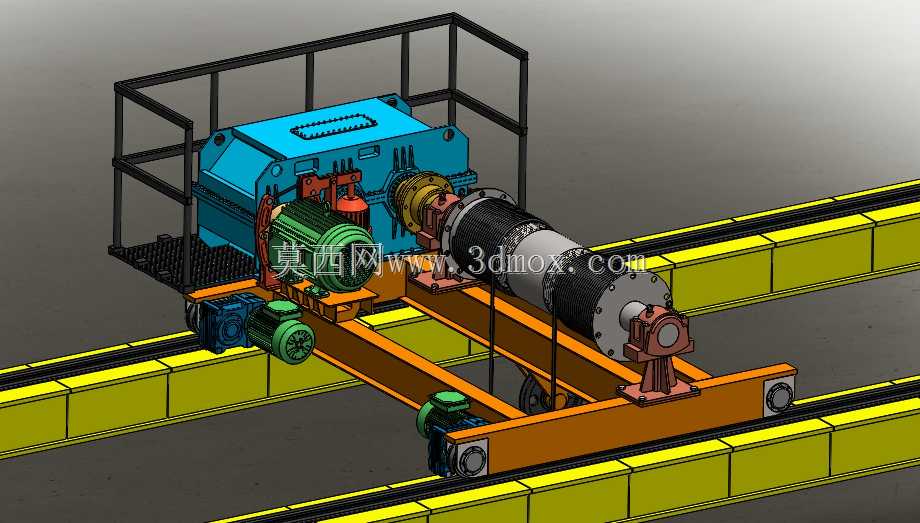

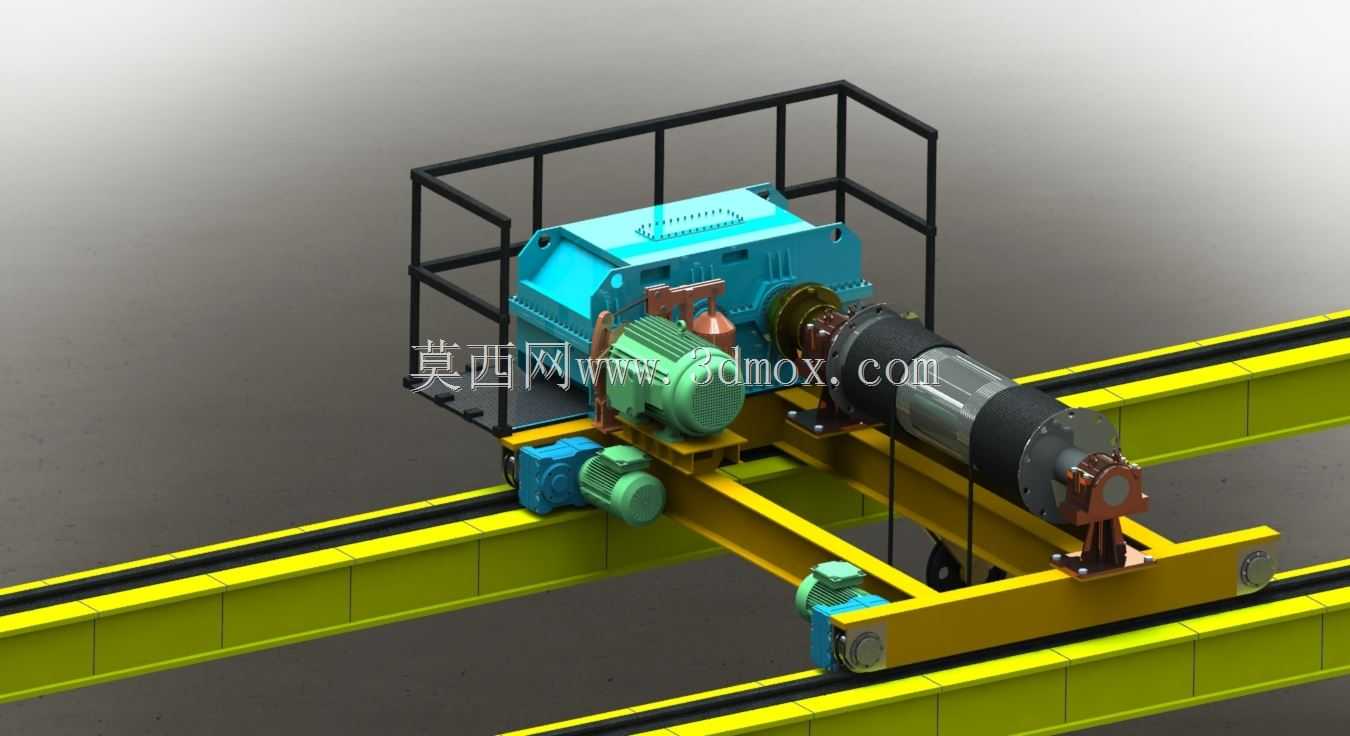

　　该套结构面向厂房桥式起重机的小车工作单元，覆盖吊重卷扬、横向走行、动力传递与安全防护几个核心部分，可作为双梁桥机小车总成设计、载荷校核和布置优化的参考。模型中两根黄色主梁承担轨道支承功能，小车架跨置于轨道上方，四角布置车轮组，使整套起升机构能够沿主梁方向往复运行；轨道中心线、车轮踏面和端梁连接位置在建模时保持明确约束，便于后续检查轮压分布、运行间隙和检修空间。

　　卷扬部分采用电动机、联轴器、减速器、卷筒和钢丝绳缠绕系统串联布置。驱动电机通过弹性联轴器将扭矩传入减速箱，减速箱输出端再与卷筒连接，卷筒外周预留绳槽区域，用于引导钢丝绳有序缠绕，避免乱绳和叠绳。卷筒端部设置轴承支承座，支座与小车架通过螺栓连接，既保证回转轴线稳定，也方便在维护时单独拆检。减速器箱体外形、加强筋、观察盖和安装脚位均有体现，能够用于干涉检查和维修可达性分析。

　　小车运行机构采用分散驱动思路，在车架侧部配置电机与减速组件，通过车轮将动力传递到轨道。车轮组包含踏面、轮缘、轴承座和连接支架，轮缘与轨道侧面保留侧向间隙，可在正常运行偏差下限制脱轨风险。小车架主体采用焊接梁式结构，上表面承载起升机构，下侧与运行车轮连接，各设备底座之间留出管线敷设和紧固件操作空间。外围黑色防护栏杆围绕检修平台布置，栏杆立柱与车架平台连接，形成人员检查、润滑和更换易损件时的防护边界。

　　从实际应用看，这类小车多用于车间重型工件转运、装配工位上下料、仓储库区吊运以及设备检修场合。设计时需要同时考虑额定起升载荷、卷扬高度、运行速度、制动距离和车轮轮压，模型将电机、减速器、卷筒、制动器、车架和护栏集中在同一装配环境中，能够直观呈现各部件的相对位置。外形边界方面，卷筒轴向长度决定小车宽度方向的主要占用，减速器和电机高度影响上部净空，护栏外轮廓则构成检修平台的安全范围；安装时需核对小车架与主梁轨道的跨距、车轮轴距、卷筒中心线与吊点位置，以及起升机构最高点与厂房屋架或上方管线的距离。

　　结构建模遵循装配层级清晰的原则，固定连接、回转支承、联轴器对中和轨道接触关系分别表达，便于在三维环境中进行剖切、测量和运动模拟。对于从事起重设备设计的人员，该结构可进一步扩展钢丝绳绕绳、吊钩组、限位开关、缓冲器和电气走线等细节，也可在此基础上校核车架刚度、螺栓连接强度、减速器选型匹配以及车轮寿命。
