可换滚轮多型材适配手动弯管设备结构

　　在小型五金加工、户外护栏搭建、非标管路预制的现场作业场景里，这类手动弯管设备的使用频率远高于大型数控弯管设备——它不需要外接动力源，单人即可操作，尤其适合小批量、多规格型材的弯制作业，能避免大型设备换型调试的时间损耗，在施工现场零散弯管需求、维修改制作业中优势明显。这款设备的核心设计围绕滚轮可互换的特性展开，整套滚轮组预留了多组安装位，不同槽型的滚轮可以快速拆装更换，不需要拆解设备主体结构，就能适配圆形管材、方形型材的弯曲作业，滚轮型面和型材外轮廓完全贴合，弯曲过程中不会出现型材表面压痕、截面变形的问题，能满足常规45度角弯弧的加工需求，若有特殊弯弧半径要求，也可以通过更换不同直径的成型滚轮来拓展加工范围。从结构布局来看，

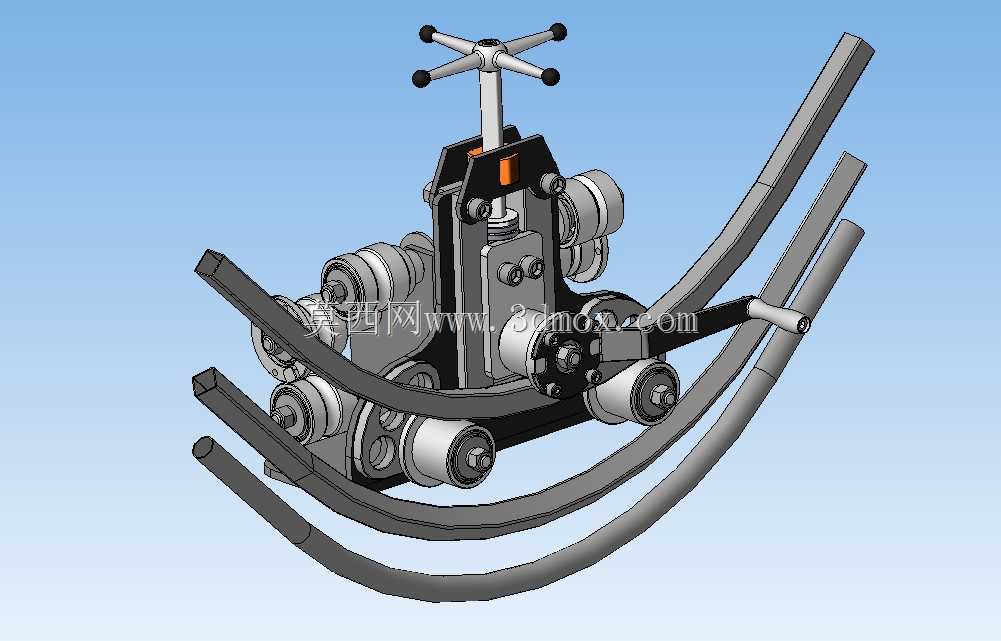

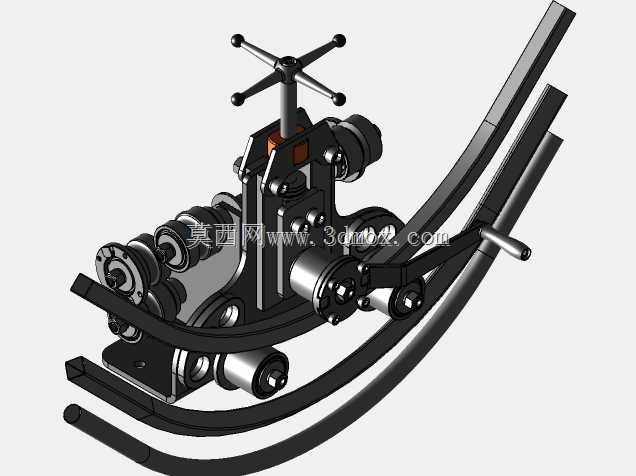

　　设备采用多辊夹持的送进弯曲结构，顶部的十字操作手轮连接下压调节机构，转动手轮即可调整成型滚轮的下压量，精准控制弯弧的曲率半径，侧方的操作手柄用来驱动型材沿滚轮组进给，整个弯曲过程受力均匀，不会出现局部应力集中导致的型材开裂问题。设备的整体安装边界紧凑，底部不需要额外做大型地基固定，放置在常规钳工工作台面上即可固定使用，整体重量控制在单人可搬运的范围内，适合流动作业场景使用。设计时充分考虑了手动操作的受力合理性，操作手轮的力臂长度经过反复校核，普通操作人员不需要施加过大的作用力就能完成常规壁厚型材的弯曲作业，各滚轮的转动副都预留了润滑注油位，长期使用也不会出现卡滞、磨损过快的问题。设备的主体框架采用厚钢板焊接后加工成型，

　　各滚轮安装轴的同轴度、平行度都控制在合理公差范围内，保证弯曲过程中型材不会跑偏，弯弧成型的角度一致性好，不需要二次校形。针对不同壁厚的型材，还可以通过调整下压滚轮的间隙来适配，避免薄壁型材弯曲时出现起皱、凹坑的缺陷，厚壁型材弯曲时也能提供足够的夹持力，不会出现打滑窜动的情况。整套结构没有复杂的电控、液压元件，日常维护只需要定期给转动部位加注润滑脂即可，故障率极低，非常适合小型加工门店、现场施工班组作为常规弯管作业的工装设备使用，能覆盖护栏加工、家具管材弯制、小型管路安装等多个场景的加工需求。
