龙门式数控石材大板切割加工设备

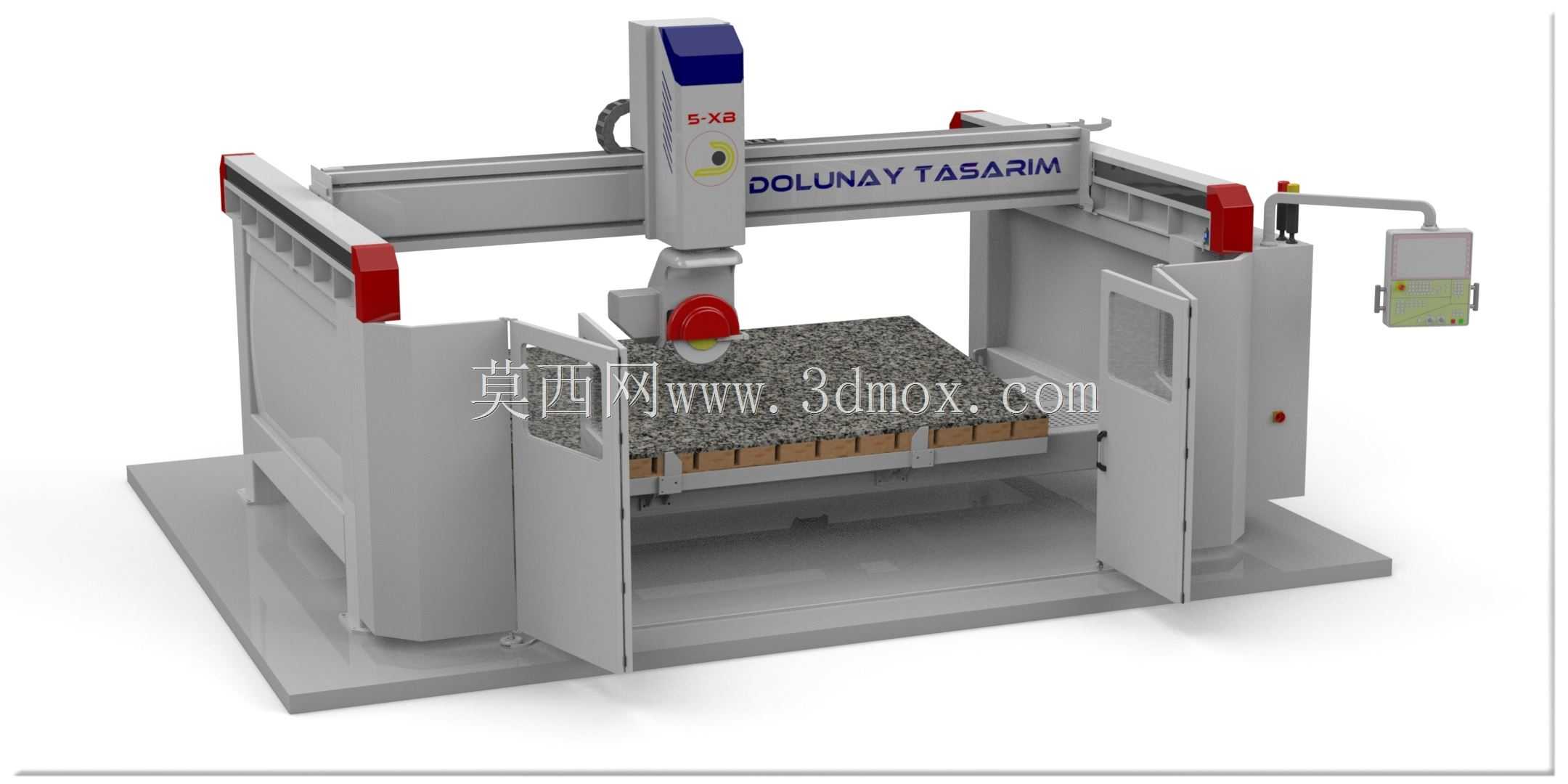

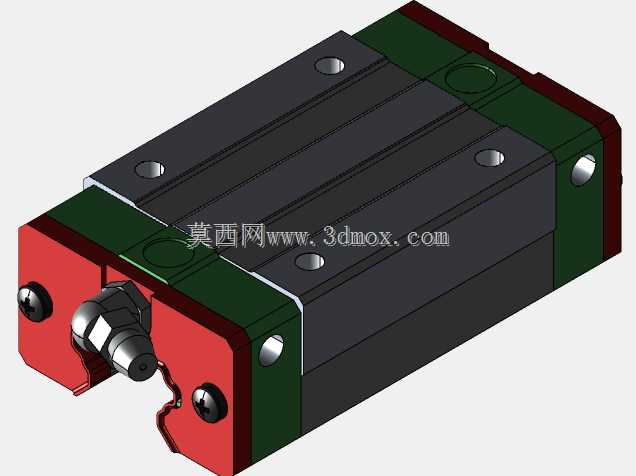

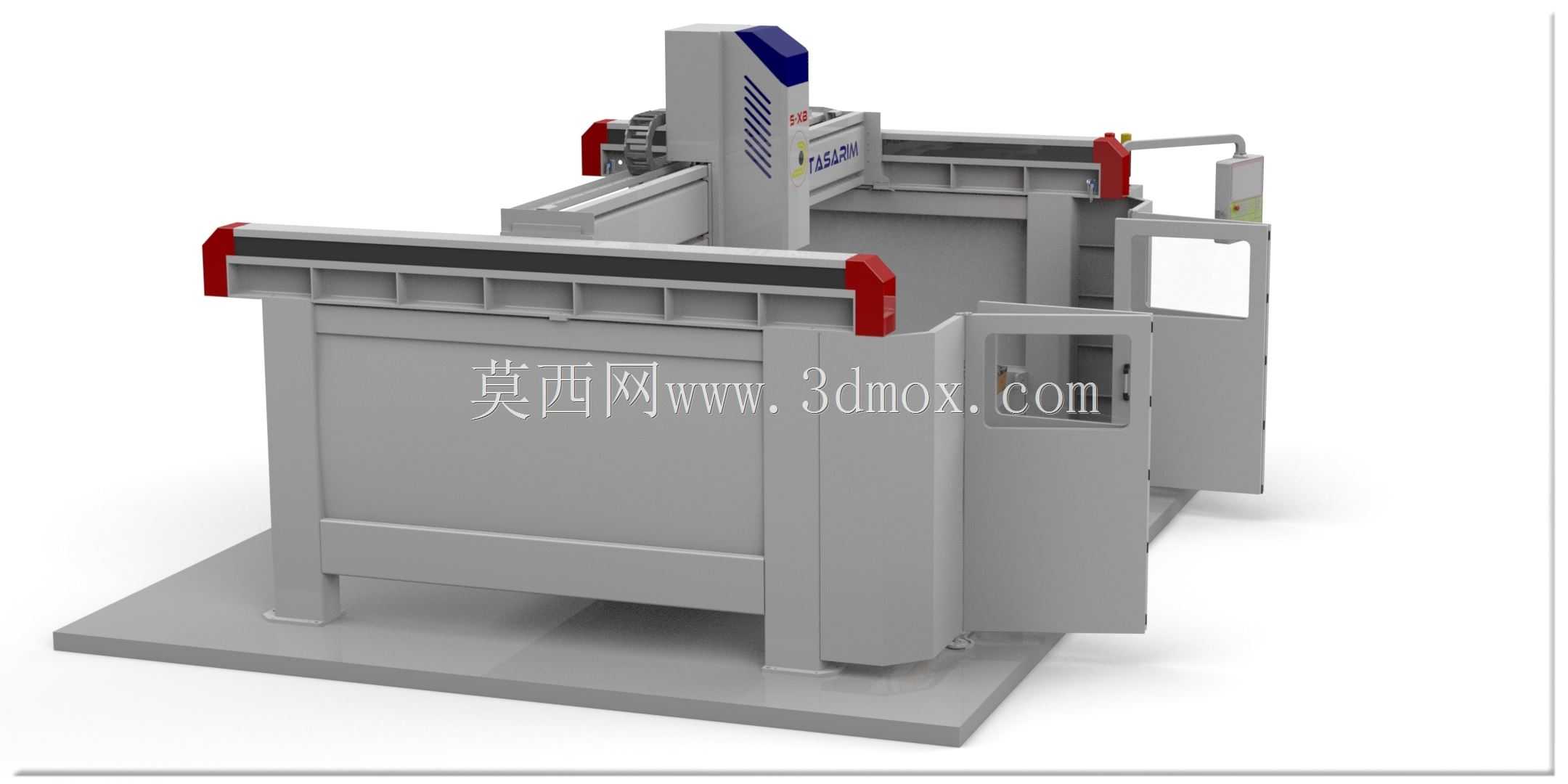

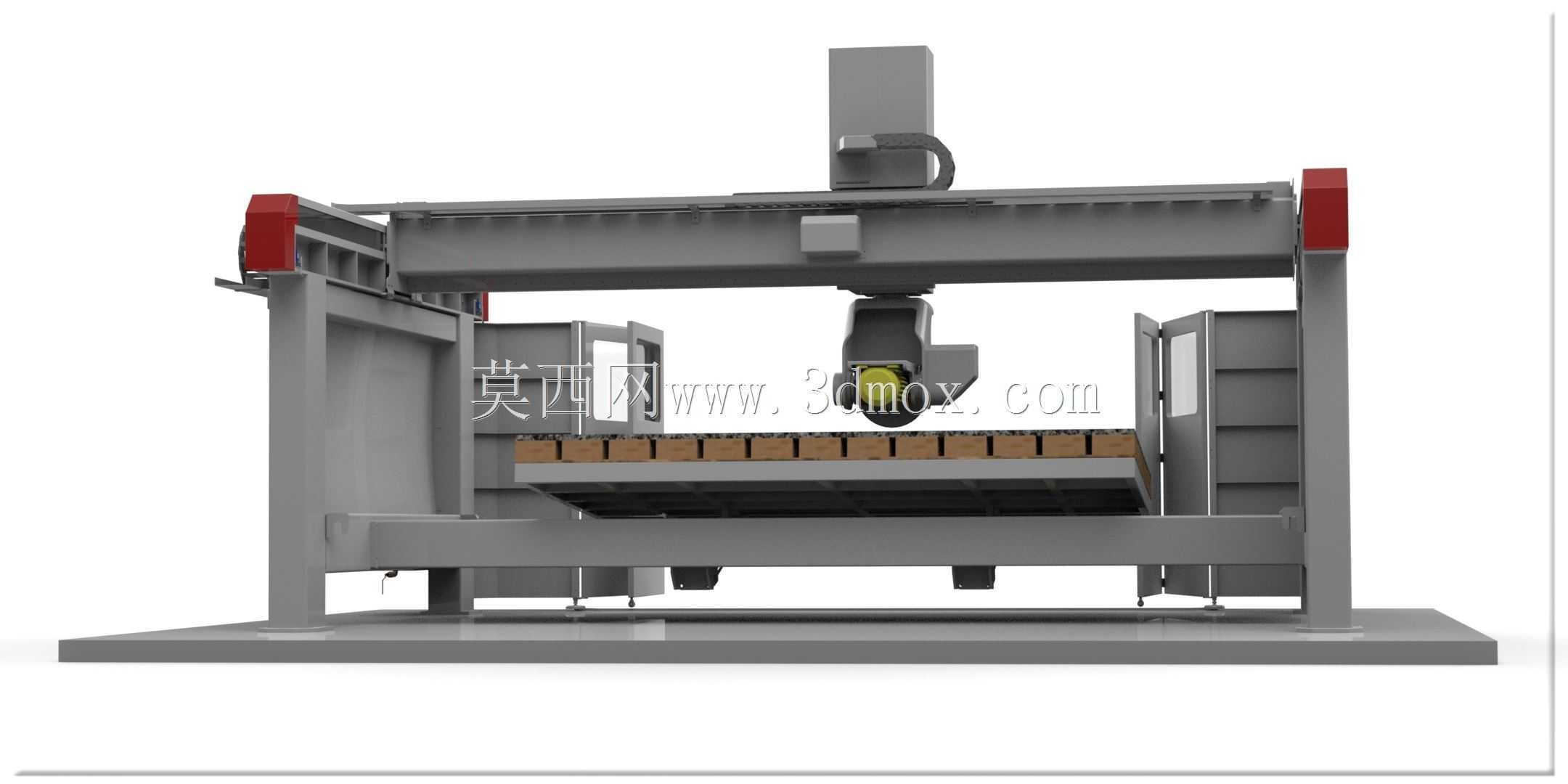

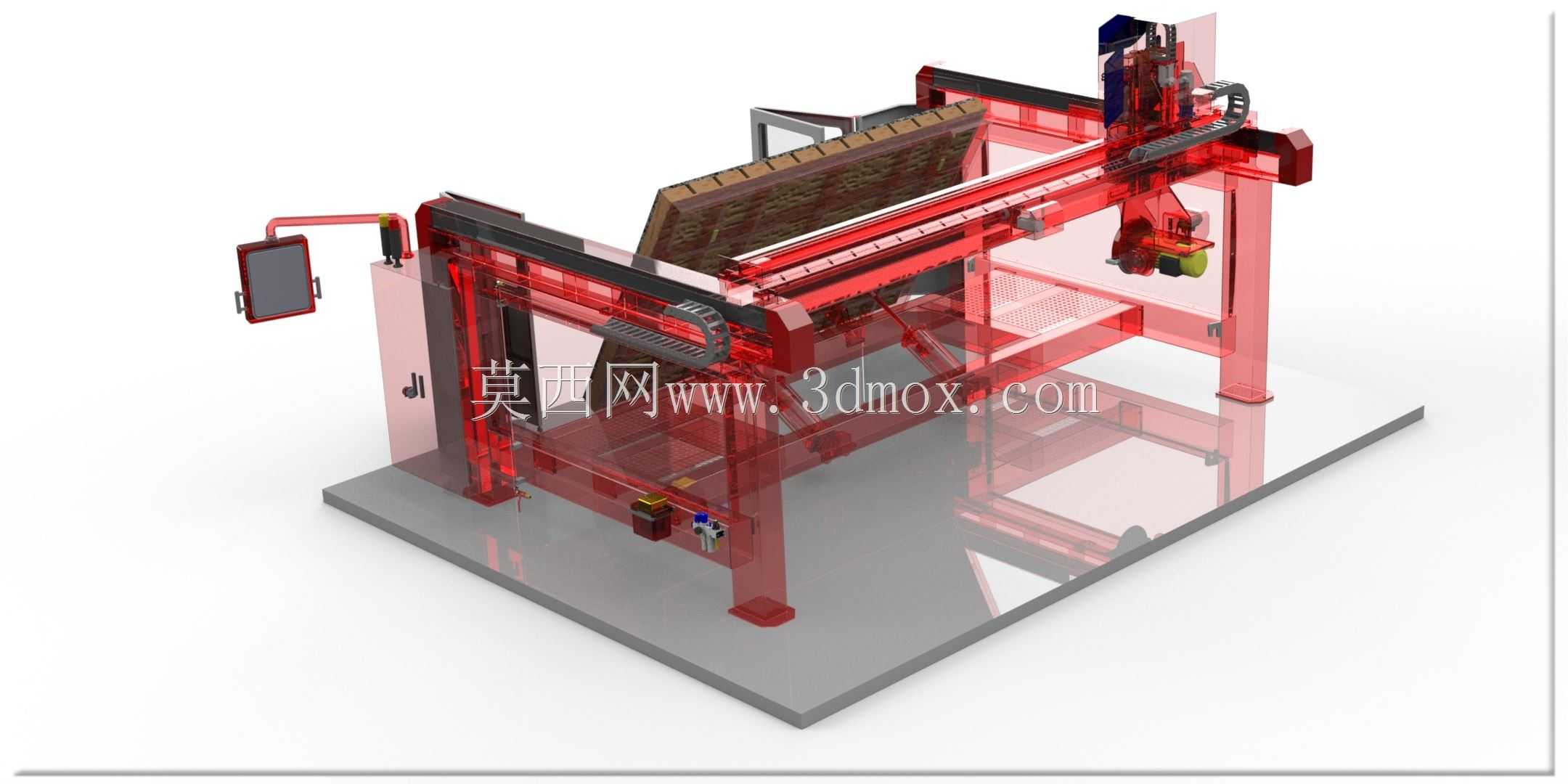

　　该设备为龙门桥式布局的石材加工专用切割装备，主要面向建筑装饰石材加工、人造石板材深加工、石材工艺品粗加工等生产场景，适配大理石、花岗岩、人造石英石等各类硬质脆性板材的定尺裁切、异型开料作业，可满足家装石材台面、工程装饰石板、石材工艺坯料等多类产品的加工需求。整机采用高架龙门跨式布局，横梁沿两侧床身纵向导轨做进给运动，切割头搭载于横梁横向滑座上，可实现横向移动与垂直方向的进给，搭配可旋转的锯切主轴，可完成直边裁切、斜角切割、简单异型轮廓开料等多类加工工序。从结构设计逻辑来看，床身采用整体厚壁方管焊接框架，经时效处理消除焊接内应力，底部设置可调式支撑脚，可适配车间硬化地面的安装调平需求，两侧纵向导轨采用重载线性导轨搭配齿轮齿条传动，

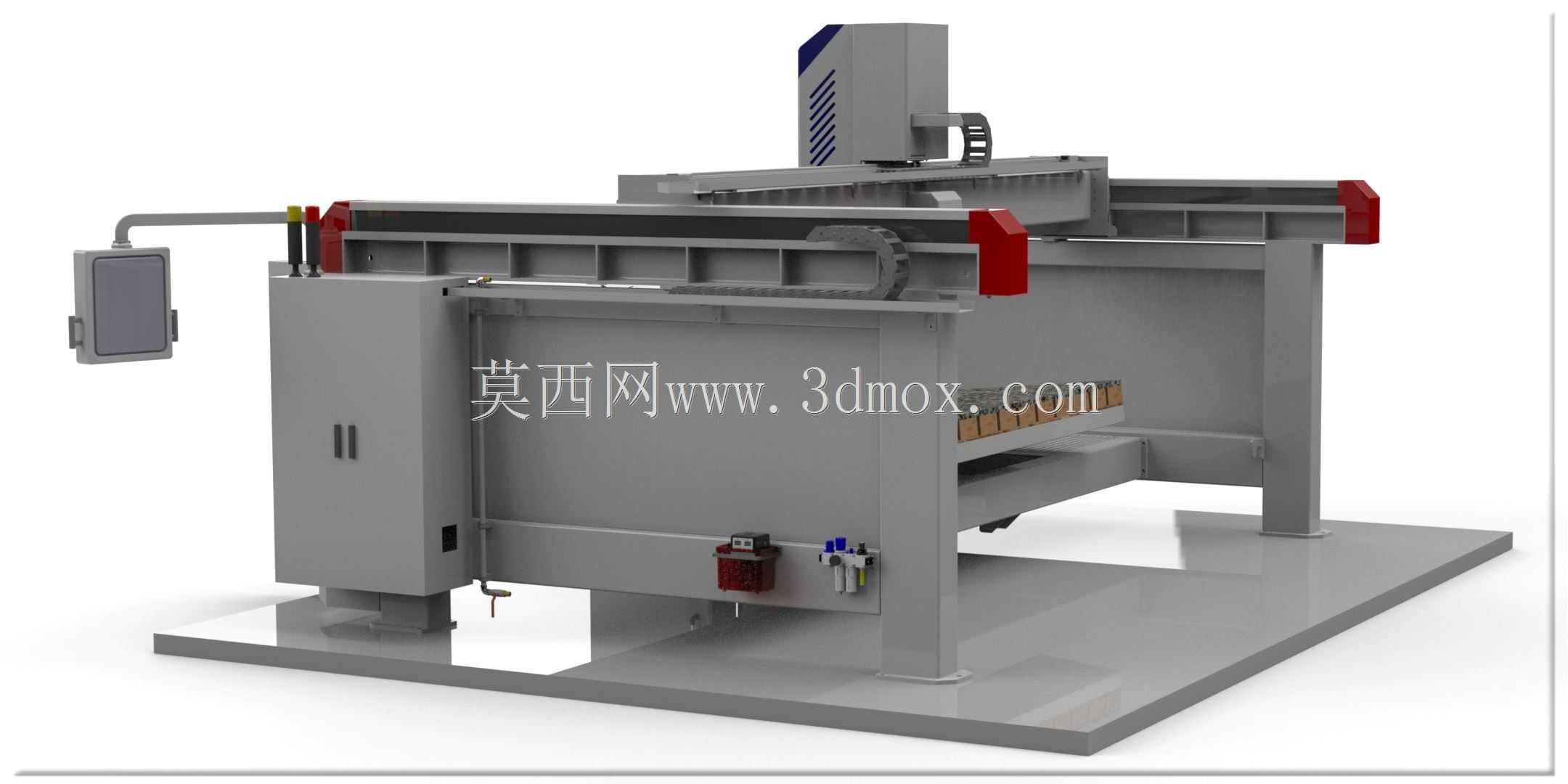

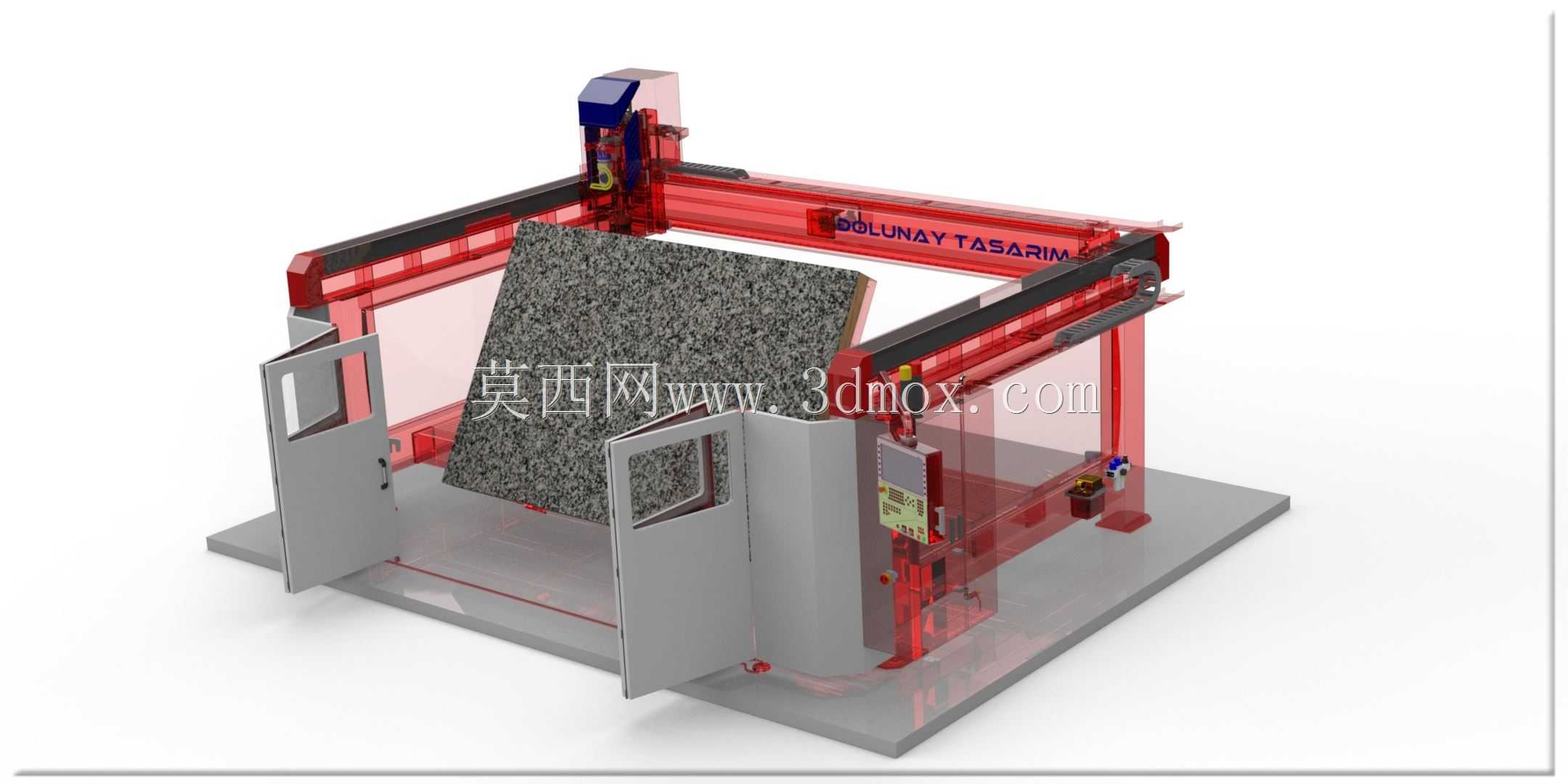

　　保障大跨度横梁移动的平稳性，避免长行程运行出现的爬行、偏移问题。横梁采用箱型焊接结构，在保证整体刚性的前提下控制自重，降低纵向驱动的负载，横向滑座通过压板结构与横梁导轨配合，垂直进给滑枕采用矩形导轨导向，搭配滚珠丝杠传动，可精准控制锯切深度，避免切割过程中出现崩边、深浅不均的问题。切割主轴采用专用石材切割电主轴，搭配大直径金刚石圆锯片，锯片外侧设置半封闭防护结构，可阻挡切割过程中飞溅的石屑与冷却水，设备两侧设置可开合的安全防护门，加工区域处于封闭状态，同时配备外置操作悬挂站，操作人员可在安全区域外完成参数设置与加工启停操作。工作台采用格栅式承托结构，表面铺设耐磨橡胶垫，可避免石材大板放置时出现划伤，下方设置冷却水回流槽，

　　可将切割冷却用水导流至循环水箱，适配湿法切割工艺，降低切割过程中的粉尘扩散。安装边界方面，设备整体占地需预留两侧维护通道与上下料空间，纵向长度适配常规2.4米以内的标准石材大板加工幅面，横向跨距可覆盖1.2米以内的板材宽度，安装时需保证地面平面度误差控制在合理范围，外接循环冷却水系统与三相工业电源即可投入使用，无需额外做特殊地基处理。设备的运动轴均设置硬限位与软限位双重保护，避免超程运行造成结构碰撞，锯片进给速度可根据石材材质硬度做对应调整，切割硬质花岗岩时降低进给速度保证锯片寿命与切割面平整度，切割质地偏软的大理石时可适当提升进给效率，整体结构设计充分考虑石材加工车间的高粉尘、高湿度工况，所有传动部件均设置防尘密封结构，电气元件选用防护等级适配工业环境的型号，降低日常维护频次。
