CA6140车床配套立式电气控制柜体

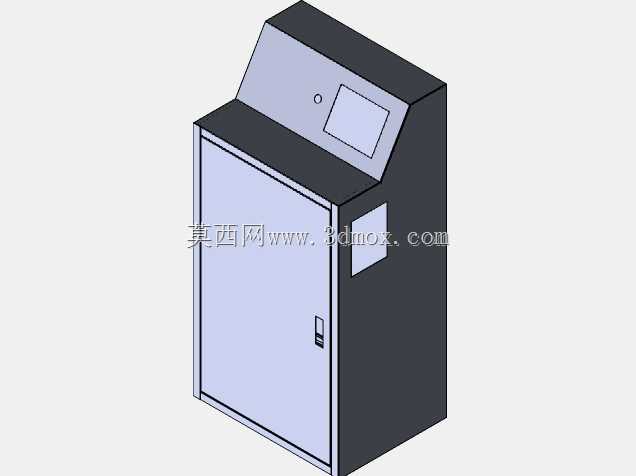

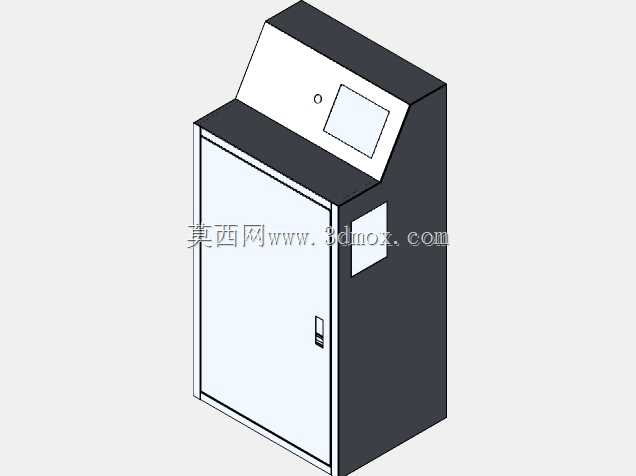

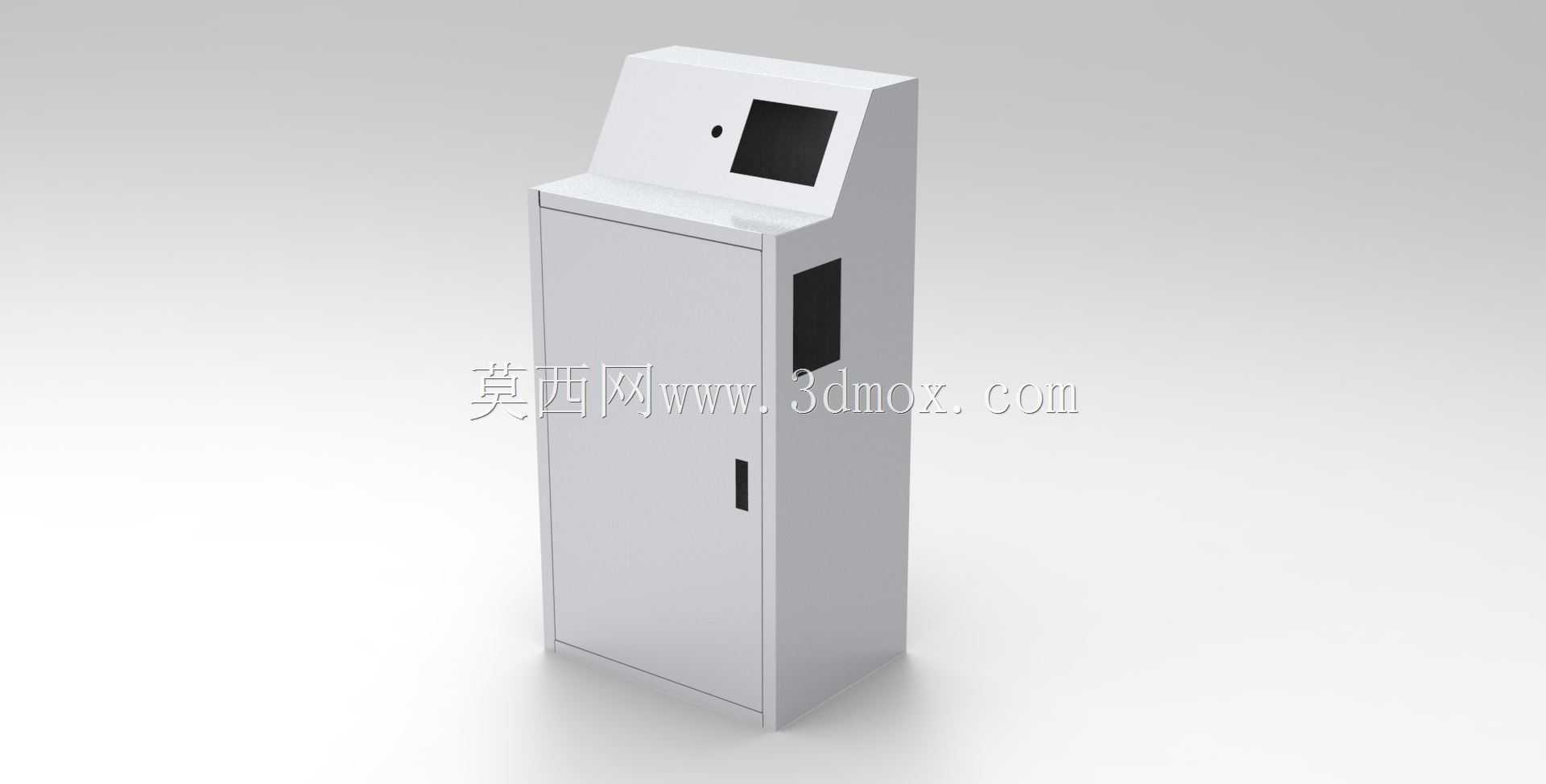

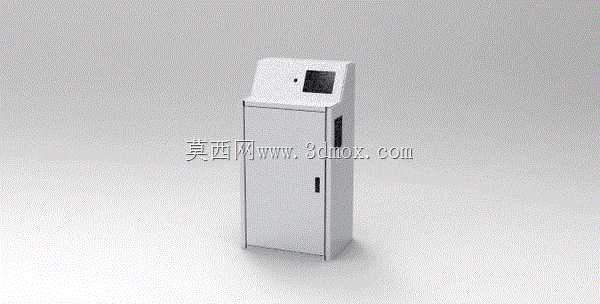

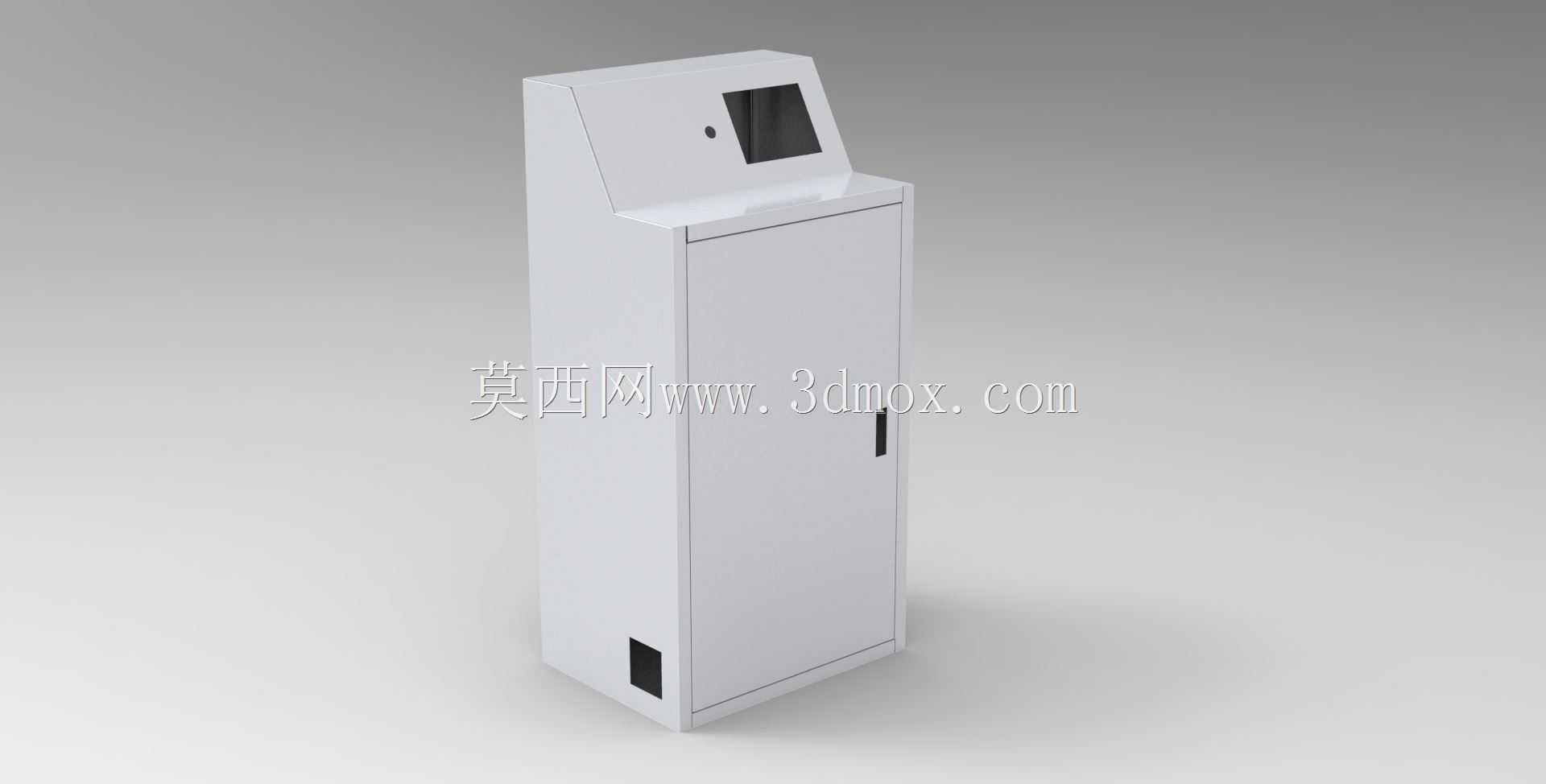

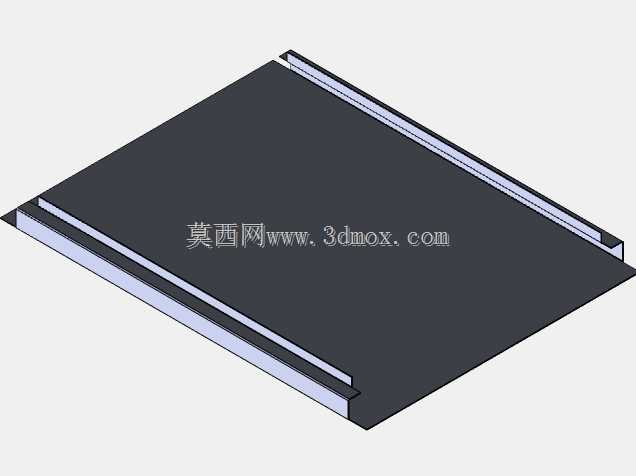

　　这款立式柜体是为CA6140普通车床配套设计的电气承载结构，日常安装在车床床身侧方的操作位旁，主要用来容纳车床的主电路断路器、接触器、热继电器、控制回路熔断器、PLC输入输出模块以及接线端子排等核心电气元件，同时在柜体上部的斜向操作面集成人机交互界面与操作按钮，方便机床操作人员在调整走刀参数、切换主轴转速、启停冷却系统时快速完成操作，不用弯腰探身到机床后侧操作元件。从结构设计来看，柜体采用立式落地式布局，整体为薄钢板折弯拼焊结构，底部预留了四个地脚安装孔，可直接通过膨胀螺栓固定在车间地面，也可根据现场布局加装调节脚杯适配不平整的地面，安装时需要预留柜体后侧至少300mm的检修空间，方便后期维护时打开后门排查接线故障、

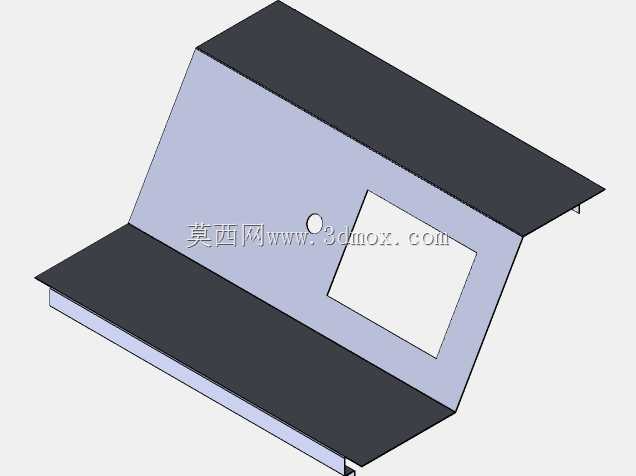

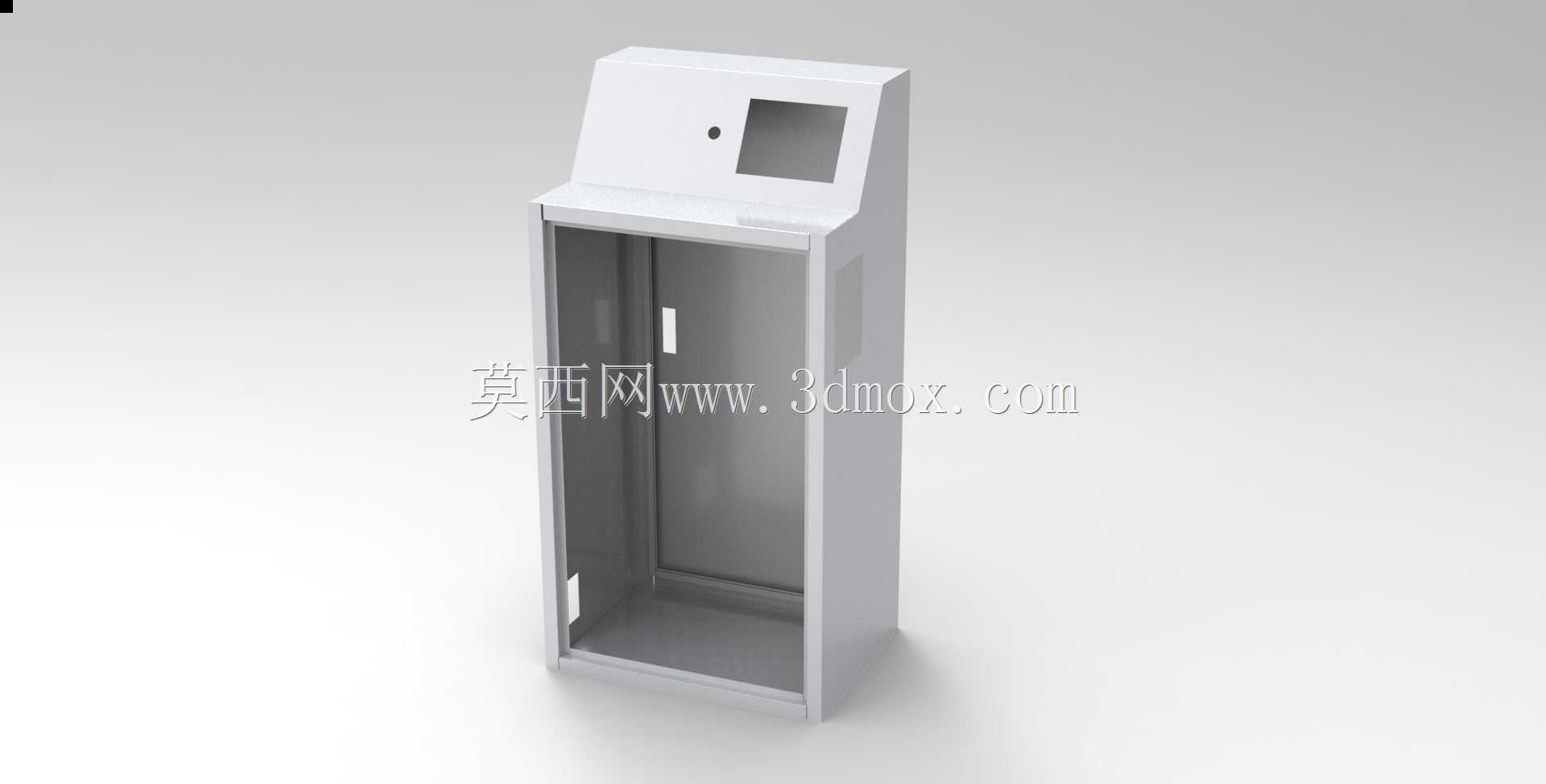

　　更换损坏的电气元件。上部操作面做了15度左右的斜切设计，符合站立操作时的人体工学视角，操作人员站在常规操作位时视线刚好可以平视操作面板上的显示屏与按钮标识，不用刻意低头或者仰头查看参数，长时间操作也不容易产生视觉疲劳。柜体正面设置了带锁的单开门结构，门体侧边加装了密封橡胶条，能够阻挡车间内的切削液飞溅、金属粉尘进入柜体内部，避免电气元件因为积尘、受潮出现短路或者接触不良的问题，门体与柜体之间还设置了接地跨接线，符合机床电气的安全规范要求，防止柜体因为线路漏电引发操作人员触电风险。设计时特意将强电回路的安装区域与弱电控制模块的安装区域做了物理分隔，强电元件布置在柜体下部的安装板上，弱电模块布置在靠近操作面板的上部区域，

　　减少强电线路对弱电信号的电磁干扰，保证车床运行时控制信号传输稳定，不会出现信号误触发导致的机床动作异常。柜体侧面预留了标准化的电缆进线孔，搭配电缆防水接头使用，车床的主电源进线、电机动力出线、传感器信号线都可以通过对应位置的进线孔排布，走线时可以沿着柜体内部的走线槽规整布置，既方便后期检修时梳理线路，也能避免线路杂乱缠绕引发的安全隐患。
