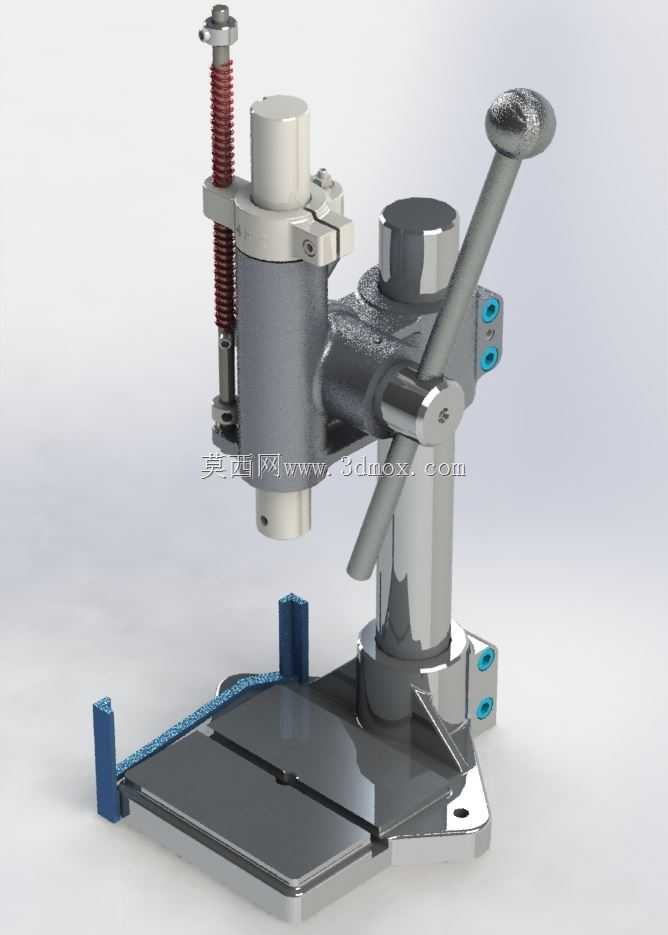

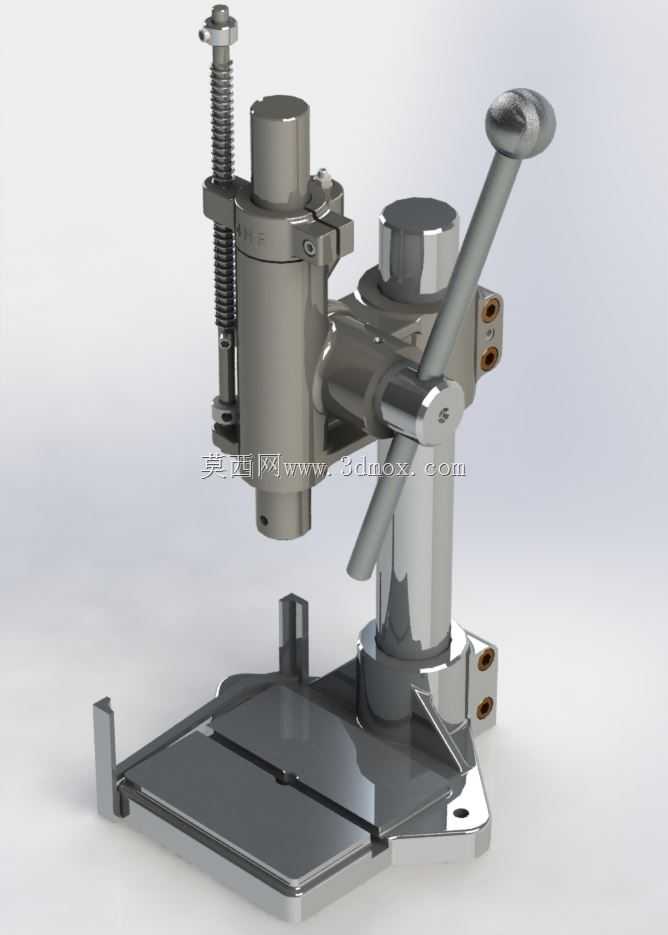

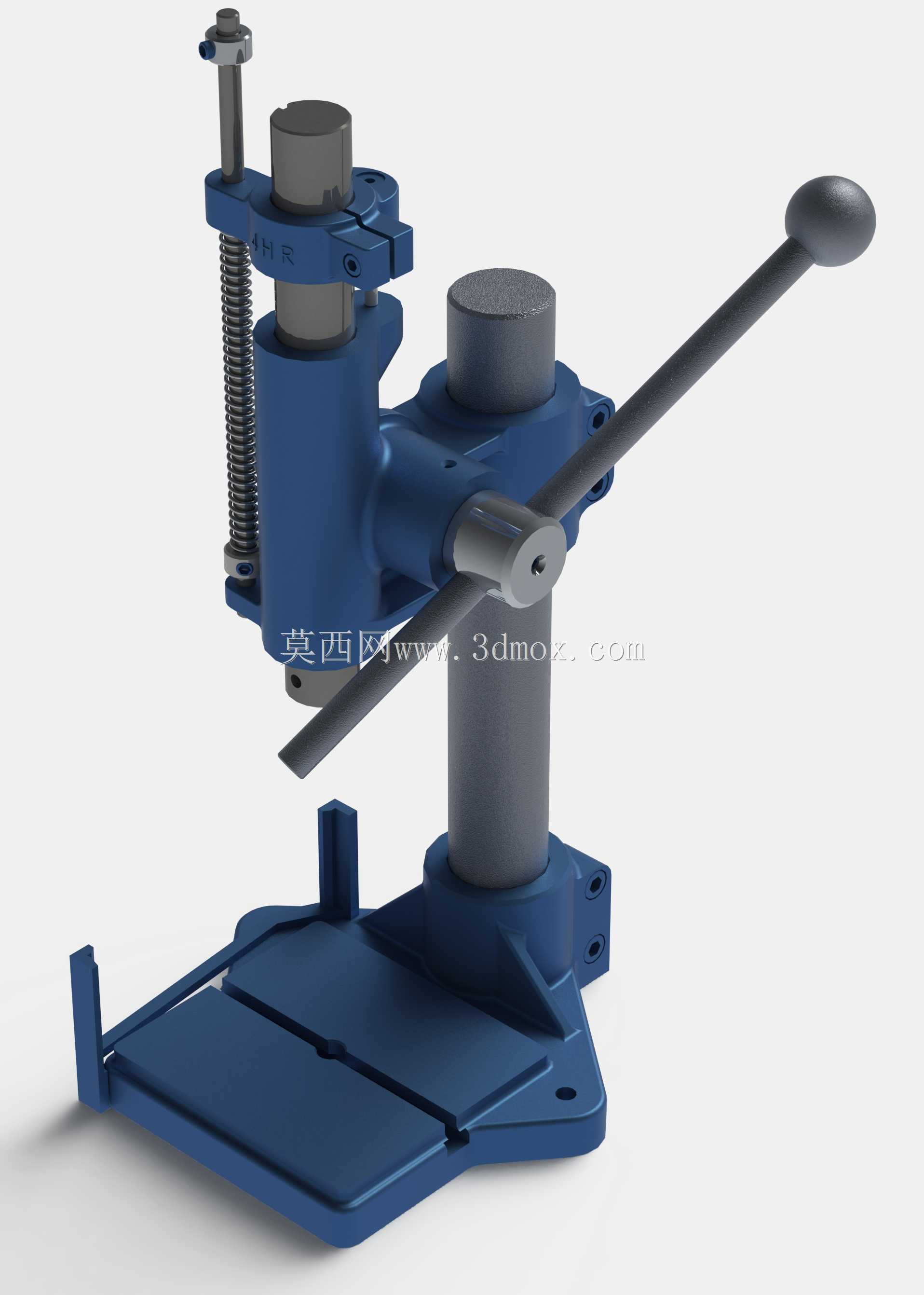

手动台式压力机精密工装结构

　　这款手动台式压力机采用C型开式框架结构，在小型加工、维修、装配场景中适配性极强，常见于五金加工小作坊、电子组装工位、教学实训车间、设备维修班组等场景，可完成薄钢板冲孔、小尺寸板材折弯、轴承与轴套压装、销钉压入、线束端子压接、小型零件铆接、塑料件冲切等多类工序，无需外接气源电源，可灵活布置在流水线旁、维修工作台、临时加工点位，适配多品种小批量的柔性加工需求。

　　设备核心受力框架采用铸铁材质打造，C型开口结构兼顾了操作视野与结构刚性，开口垂直行程范围覆盖46毫米到280毫米，可适配不同高度的工件装夹需求，压头最大行程可达100毫米，能满足多数小型零件的压装、冲裁行程要求。底座采用加宽平板式设计，整体安装占地尺寸为宽145毫米、长160毫米，底座预留标准安装孔位，可直接通过螺栓固定在标准工作台上，无需额外制作复杂安装基座，设备整体重心偏低，手动操作时无明显晃动，可保证压装过程的稳定性。

　　操作端采用加长杠杆手柄设计，通过杠杆放大操作力，操作人员施加常规握力即可在压头端获得200公斤到600公斤的稳定输出压力，压力输出全程线性可控，操作人员可根据加工需求实时调整下压力度，避免压伤精密工件。压头滑块配备可锁紧旋转结构，可根据工件形状调整压头角度，同时滑块自带弹簧自动复位结构，压装完成后压头可自动回升至初始位置，减少操作人员的重复动作。设备配备机械式行程硬限位，可通过调整限位块位置精准控制压头下止点，重复定位精度可满足精密压装需求，避免过压损坏工件。

　　压头与底座支撑面均经过精磨处理，平行度公差控制在小范围内，压装过程中不会出现偏载问题，可有效保护轴承、密封件等易损零件。设备日常维护成本极低，仅需定期在滑块导轨处涂抹润滑脂即可保证长期顺畅运行，无需复杂的油路、电路维护。设备还预留了力行程监测的安装位，有高精度压装需求的用户可自行加装力传感器，实现压装过程的质量追溯，满足小批量精密零件的装配质控要求。整体结构符合人体工程学设计，操作手柄的高度与握持角度经过优化，长时间操作不易产生疲劳，适合小批量连续作业场景使用。
